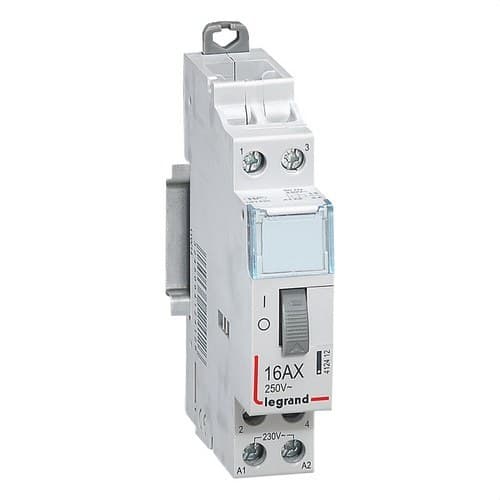

16A 2Z váltókapcsoló, 230V

A Legrand CX³ 412412 impulzusrelé egy moduláris eszköz, amelyet elektromos áramkörök impulzusokkal történő vezérlésére terveztek. Névleges árama 16 amper, bipoláris kialakítású, 2 normálisan nyitott érintkezővel rendelkezik, és a vezérlőtekercse 230 volt váltóáramú.

Működése lehetővé teszi az érintkezők állapotának megváltoztatását minden egyes elektromos impulzus hatására, ezért különösen praktikus ugyanazon áramkör több nyomógombról történő vezérlésére. Gyakori megoldás a világítási áramkörök központi vezérlésére lakásokban, középületekben és egyéb elektromos berendezésekben.

Legrand CX³ bipoláris, 16 amperes impulzusrelé

A 412412 cikkszám a Legrand CX³ moduláris termékcsaládhoz tartozik. Kialakítása 2 normálisan nyitott érintkezőt tartalmaz, így a tekercs működtetésével egyszerre két érintkező kapcsolható.

Az érintkezők névleges árama 16 amper, a teljesítménykör névleges feszültsége pedig eléri a 250 volt váltóáramot, így alkalmas a villamos berendezésekben megszokott vezérlési és automatizálási alkalmazásokhoz.

Vezérlés elektromos impulzusokkal

Ellentétben a hagyományos kontaktorral, amelynek tekercsét folyamatosan feszültség alatt kell tartani egy adott állapot megőrzéséhez, az impulzusrelé vezérlőimpulzusokkal változtatja meg mechanikusan az érintkezők helyzetét.

Minden, a tekercsre érkező impulzus módosítja a készülék állapotát. Ez lehetővé teszi egy áramkör vezérlését több, ugyanarra a rendszerre csatlakoztatott nyomógombbal, elkerülve a váltó- és keresztkapcsolók telepítésének szükségességét olyan létesítményekben, ahol sok vezérlési pont van.

230 voltos vezérlőtekercs

A Legrand 412412 egy váltóáramú tekercset tartalmaz, amelynek névleges vezérlőfeszültsége 230 volt. A gyártó műszaki adatai szerint a vezérlőfeszültség-tartomány 210 és 250 volt között van.

Az elfogadott működési frekvencia 50 és 60 hertz között található, ami megkönnyíti a 230 voltos hagyományos villamos hálózatokba való integrálását.

2 normálisan nyitott érintkező

Ez az impulzusrelé 2 normálisan nyitott érintkezővel, más néven 2 NA vagy 2 NO érintkezővel rendelkezik. Nem tartalmaz normálisan zárt vagy váltóérintkezőket.

Amikor a megfelelő vezérlőimpulzus megérkezik, a mechanizmus megváltoztatja az érintkezők helyzetét, és mechanikusan megtartja az új állapotot a következő impulzusig.

Ideális több pontból vezérelt világítási áramkörökhöz

Az impulzusrelék egyik leggyakoribb alkalmazása a világítás vezérlése több nyomógombról. Ahelyett, hogy váltó- és keresztkapcsoló-kombinációkat használnánk, a nyomógombok impulzusokat küldenek az elektromos elosztószekrénybe szerelt impulzusrelének.

Ez a rendszer különösen hasznos folyosókon, lépcsőházakban, közös helyiségekben, nagy terekben, középületekben és más olyan helyeken, ahol ugyanazon áramkörhöz több működtetési pontra van szükség.

Moduláris szerelés DIN sínre

A Legrand CX³ 412412 DIN sínre történő szerelésre készült elektromos elosztószekrényekben. Mindössze 1 modult foglal el, így hatékonyan kihasználható a rendelkezésre álló hely a kismegszakítók, áram-védőkapcsolók és más moduláris eszközök mellett.

Szélessége 17,8 milliméter, magassága 95 milliméter, teljes mélysége pedig körülbelül 70,2 milliméter. A Legrand által megadott beépítési mélység 44 milliméter.

Központi vezérlés mechanikus működéssel

A Legrand ezt az eszközt központi vezérlésre szolgáló mechanizmusként sorolja be. A mechanikus reteszelés minden impulzus után megtartja az érintkezők állapotát, lehetővé téve az áramkör vezérlését anélkül, hogy a vezérlőjelet folyamatosan fenn kellene tartani.

Ez a tulajdonság az impulzusrelét különösen alkalmassá teszi olyan létesítményekhez, ahol az elektromos vezérlést különböző pontokról, nyomógombok segítségével kívánják központosítani.

Kompatibilis a termékcsalád segédkiegészítőivel

A szabványos CX³ impulzusrelék úgy vannak kialakítva, hogy bizonyos Legrand kompatibilis segéd- és kiegészítő elemekkel társíthatók legyenek, így bővíthetők a vezérlési lehetőségek vagy a rendszer az adott telepítés igényeihez igazítható.

Bármely segédkiegészítő kiválasztásakor előzetesen ellenőrizni kell annak kompatibilitását a 412412 cikkszámmal és a tervezett villamos kapcsolási rajzzal.

A Legrand 412412 műszaki jellemzői

• Márka: Legrand.
• Termékcsalád: CX³.
• Cikkszám: 412412.
• EAN: 3245064124126.
• Terméktípus: moduláris impulzusrelé.
• Funkció: központi vezérlés impulzusokkal.
• Működés: mechanikus.
• Pólusok száma: 2.
• Normálisan nyitott érintkezők száma: 2.
• Normálisan zárt érintkezők száma: 0.
• Váltóérintkezők száma: 0.
• Névleges áram: 16 amper.
• Teljesítménykör feszültsége: legfeljebb 250 volt váltóáram.
• Tekercs névleges feszültsége: 230 volt váltóáram.
• Vezérlőfeszültség-tartomány: 210 és 250 volt között.
• Vezérlési frekvencia: 50 és 60 hertz között.
• Szerelés: DIN sín.
• Modulok száma: 1.
• Szélesség: 17,8 milliméter.
• Magasság: 95 milliméter.
• Mélység: 70,2 milliméter.
• Beépítési mélység: 44 milliméter.
• Vonatkozó szabvány: EN 60669-2-2.

Kompatta megoldás egy áramkör több nyomógombról történő vezérlésére

A Legrand CX³ 412412 impulzusrelé a 16 amperes kapcsolási képességet, a két normálisan nyitott érintkezőt és a 230 voltos tekercset mindössze 1 modul széles, kompakt kivitelben egyesíti.

Impulzusvezérléses működése különösen leegyszerűsíti azoknak a rendszereknek a tervezését, ahol egy áramkört több pontról kell működtetni. A DIN sínre szerelhető kivitelnek és a Legrand CX³ moduláris rendszerbe való integrálhatóságának köszönhetően praktikus megoldást jelent világítási és egyéb kompatibilis áramkörök elosztószekrényből történő vezérlésére.
