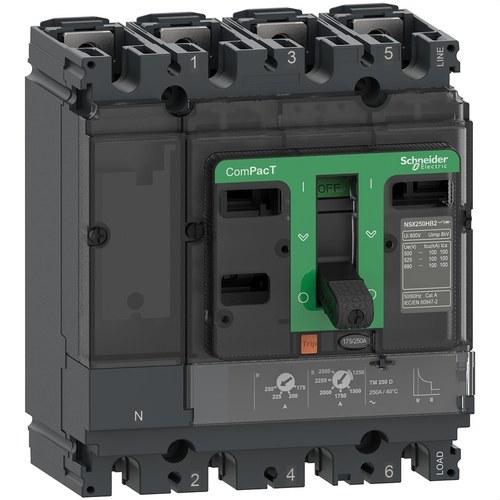

ComPacT NSX250F 36kA AC 4P3R 250A TMD automata megszakító

A Schneider Electric ComPacT NSX250F 36kA AC 4P3R 250A automata megszakító egy robusztus és hatékony megoldás ipari és kereskedelmi elektromos rendszerek védelmére. A legújabb technológiával tervezve, helytakarékos kialakítással, ez a 4 pólusú, 3 relés megszakító magas teljesítményt és egyszerű telepítést kínál, így ideális választás minden olyan általános vagy speciális alkalmazáshoz, ahol megbízható védelemre van szükség.

Ez a modell 36kA megszakítóképességgel (Icu) rendelkezik 415V AC 50/60 Hz-en, így alkalmas nagy intenzitású elektromos hibák kezelésére, megvédve a berendezéseket és az elektromos rendszert a károsodástól. A névleges áramerőssége 250A 40°C-on, amely erős védelmet nyújt olyan telepítésekhez, ahol jelentős folyamatos terhelés szükséges. Emellett a névleges üzemi feszültségtartománya eléri a 690V AC-t, így nagyfokú sokoldalúságot biztosít váltakozó áramú (AC) hálózatokban, 50 vagy 60 Hz frekvencián.

A ComPacT NSX250F beépített termikus-mágneses vezérlőegységgel (TMD) rendelkezik, amely állítható túlterhelés elleni termikus védelmet és fix mágneses rövidzárlatvédelmet kombinál. Ez a technológia folyamatos védelmet biztosít a rendszer számára, gyorsan reagálva bármilyen áramellátási rendellenességre. A TMD egység különösen hatékony olyan alkalmazásokban, ahol a terhelési feltételek változóak, mivel lehetővé teszi a termikus védelem finomhangolását.

A megszakító egyik kiemelkedő tulajdonsága az ergonomikus kialakítás. A Schneider Electric új előlappal látta el a készüléket, amely megkönnyíti a hozzáférést és a telepítést, akár 40%-kal csökkentve a vezetékezési időt – ideális választás azoknak a kapcsolószekrény-gyártóknak, akik gyors és hatékony megoldásokat keresnek. Az ergonomikus kar egyszerűbbé és biztonságosabbá teszi a megszakító kézi működtetését, javítva a felhasználói élményt üzemeltetési vagy karbantartási feladatok során.

Fő műszaki jellemzők:

• Névleges áramerősség (In): 250A 40°C-on, alkalmas folyamatos terhelésű ipari rendszerek védelmére.
• Megszakítóképesség (Icu): 36kA 380-415V AC-n, további 85kA 220/240V AC-n és akár 8kA 660/690V AC-n, teljes körű védelmet biztosítva különböző hálózati feltételek mellett.
• Névleges üzemi feszültség (Ue): 690V AC, akár 690V-os hálózatokhoz is alkalmas, magas feszültségigényű alkalmazásokhoz.
• Vezérlőegység: TMD (termikus-mágneses), amely állítható túlterhelés elleni védelmet (L), azonnali rövidzárlatvédelmet (I) és földzárlatvédelmet (G) kínál, garantálva a rendszer biztonságát minden körülmények között.
• Kompakt méretek: 140 mm széles, 161 mm magas és 86 mm mély, így a megszakító helytakarékosan integrálható meglévő elosztószekrényekbe.
• Szerelés: Fix, stabil és biztonságos telepítést biztosít kapcsolószekrényekben.

A ComPacT NSX250F nemcsak a legszigorúbb nemzetközi szabványoknak felel meg, mint az IEC 60947, CCC és EAC, hanem a Schneider Electric EcoStruxure Power architektúrájának is része. Ez ideális választássá teszi azon vállalatok számára, amelyek energiaelosztási megoldásaikat digitális menedzsment rendszerekbe kívánják integrálni, lehetővé téve a valós idejű felügyeletet és vezérlést az elektromos műveletek során.

További előnyök:

• EcoStruxure Power technológia: A Schneider Electric digitális platformjának része, amely hatékonyabb energiagazdálkodást, valamint az elektromos rendszerek valós idejű monitorozását és optimalizálását teszi lehetővé.
• Telepítési idő csökkentése: Ergonomikus kialakításának és optimalizált előlapi paneljének köszönhetően a ComPacT NSX250F gyorsabb és egyszerűbb telepítést biztosít, csökkentve a költségeket és a bevezetési időt.

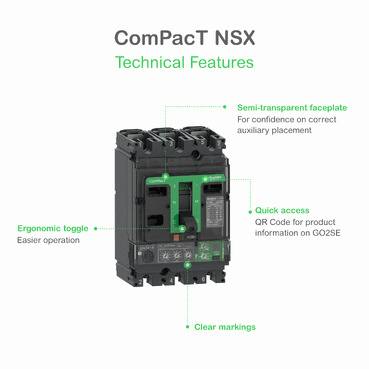

• Fejlett ergonómia: Az új ergonomikus kar és a kívülről látható segédérintkezők megkönnyítik a megszakító kézi működtetését, javítva a hozzáférhetőséget és a felhasználó biztonságát.

További jellemzők:

• Környezeti védelem: Tengeri specifikációknak is megfelel, így megbízható teljesítményt nyújt igényes környezetben vagy kedvezőtlen ipari körülmények között is.
• Sokoldalú konfiguráció: 4 pólusának és 3 reléjének köszönhetően a megszakító rendkívül rugalmasan konfigurálható különböző telepítésekhez és alkalmazásokhoz.
