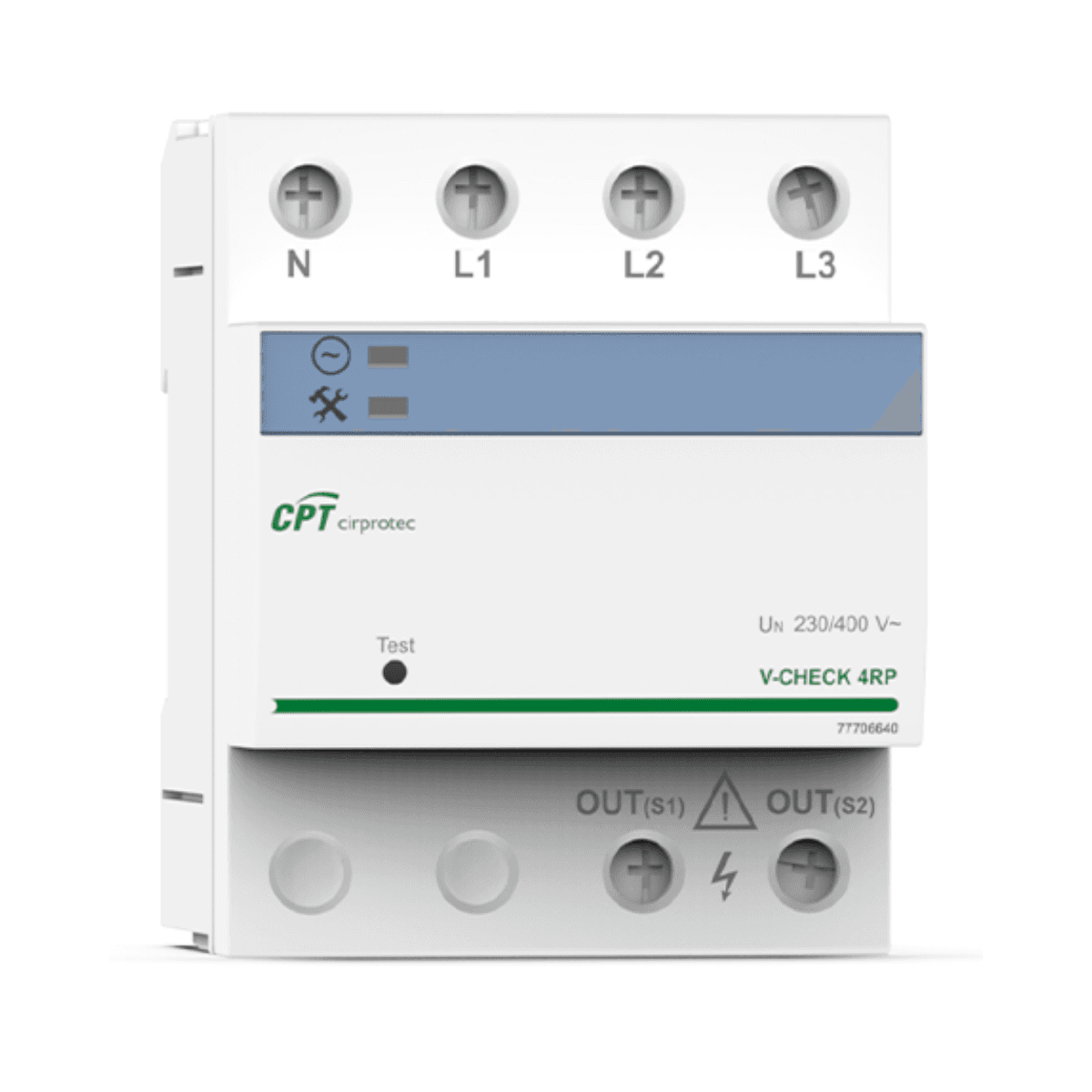

V-CHECK 4RP 4P állandó túlfeszültség-védő

A Cirprotec V-CHECK 4RP, 77706640 cikkszámú készülék egy tartós túlfeszültség-védelmi eszköz (POP), amelyet 230/400 V-os, háromfázisú 3P+N villamos berendezésekhez terveztek. Feladata a rendellenes és tartós feszültségnövekedések érzékelése, amelyek általában olyan problémákhoz kapcsolódnak, mint a hibás bekötés vagy a nulla vezető szakadás, majd a megszakító kioldótekercsére vagy maximumtekercsére hatva az installáció lekapcsolása.

Ez a Cirprotec tartós túlfeszültség-védő különösen ipari és tercier létesítményekhez ajánlott, ahol a berendezéseket és elektromos fogyasztókat a megengedett értékek feletti, tartós feszültség ellen kell védeni. Négy pólusú 3P+N kialakítással rendelkezik, a névleges feszültség 230 V fázis és nulla között, illetve 400 V fázisok között, és mindössze 4 modult foglal el DIN-sínen.

A Cirprotec V-CHECK 4RP fő jellemzői

• Védelem tartós túlfeszültség ellen (POP).
• Gyártói cikkszám: 77706640.
• Modell: V-CHECK 4RP.
• 4 pólusú, háromfázisú kialakítás, 3P+N.
• Belső 3+1 konfiguráció.
• Névleges feszültség: 230/400 V AC.
• Névleges feszültség fázisok között: 400 V AC.
• Névleges feszültség fázis és nulla között: 230 V AC.
• Hálózati frekvencia: 50-60 Hz.
• Működtetés kioldó- vagy maximumtekercsen keresztül.
• Beépített tesztgomb a POP védelem működésének ellenőrzéséhez.
• LED-es állapotjelzés.
• Kompatibilis TT és TN-S hálózati konfigurációkkal.
• L-N / N-PE védelmi módok.
• DIN-sínes szerelés.
• 4 DIN-modul szélesség.
• IP20 védettségi fokozat.

Védelem tartós túlfeszültség ellen

A tartós túlfeszültségek olyan feszültségnövekedések, amelyek hosszabb ideig fennmaradhatnak, és károsíthatják az elektromos és elektronikus berendezéseket. Gyakori okuk a nulla vezető elvesztése vagy szakadás egy háromfázisú rendszerben, ami a csatlakoztatott fogyasztókon rendellenesen magas feszültséget idézhet elő.

A V-CHECK 4RP felügyeli a hálózati feszültséget, és amikor eléri a beállított működési értékeket, a hozzá kapcsolt megszakító tekercsén keresztül lekapcsolást rendel el. Így segít megelőzni, hogy a hálózat káros túlfeszültség alatt maradjon.

Működési idők túlfeszültség esetén

A Cirprotec műszaki adatlapja az alábbi működési határértékeket és nem reagálási időket adja meg különböző feszültségszintekre, a tartós túlfeszültség elleni védelemre vonatkozó értékek szerint:

Feszültség Maximális működési idő Maximális nem reagálási idő 255 V Nem old le - 275 V 15 s 3 s 300 V 5 s 1 s 350 V 0,75 s 0,25 s 400 V 0,20 s 0,07 s

Műszaki adatok

Jellemző Érték Márka Cirprotec Modell V-CHECK 4RP Cikkszám 77706640 Védelem típusa Tartós túlfeszültség (POP) Pólusok száma 4 pólus, 3P+N Belső konfiguráció 3+1 Névleges feszültség 230/400 V AC L-L feszültség 400 V AC L-N feszültség 230 V AC Frekvencia 50-60 Hz Működtetési mód Kioldó- vagy maximumtekercs Tesztgomb Igen Kijelzés típusa LED Hálózati konfiguráció TT, TN-S Védelmi módok L-N / N-PE DIN-modulok száma 4 Védettségi fokozat IP20 Működési hőmérséklet -5 és 40 °C között Működési páratartalom 5 és 95 % között Rugalmas vezető keresztmetszete 6-35 mm² Hajlékony vezető keresztmetszete 6-25 mm² Méretek 62 x 90 x 69 mm Nettó tömeg 0,205 kg EAN 8435297817772

Ajánlott alkalmazások

A Cirprotec V-CHECK 4RP különösen alkalmas ipari és tercier létesítmények háromfázisú elosztótábláihoz, ahol fennáll a tartós túlfeszültség kockázata. A gyártó épületekben, iparban, távközlésben és víztisztító telepeken történő alkalmazást is megjelöl.

DIN-sínes szerelésének és 4 modul szélességének köszönhetően kompakt módon integrálható az elosztószekrényekbe. A tesztgomb megkönnyíti a POP védelem működésének ellenőrzését az üzembe helyezési és karbantartási munkák során.

Telepítési megfontolások

A V-CHECK 4RP a megszakító tekercséhez kapcsolódva működik, ezért telepítés előtt ellenőrizni kell a két eszköz kompatibilitását, és a szerelést a Cirprotec által megadott kapcsolási rajz és utasítások szerint kell elvégezni. IP20 védettségi fokozata miatt olyan villamos szekrénybe való beépítésre készült, amely megfelelően védett.

Fontos: ez a modell tartós túlfeszültség elleni védelemre szolgál. Amennyiben a berendezésnek tranziens túlfeszültségek ellen is védelemre van szüksége, azt a telepítés jellemzőinek és követelményeinek megfelelő tranziens túlfeszültség-védelmi eszközzel kell kiegészíteni.
