Túlfeszültségvédő 2-es típus 2P 15kA

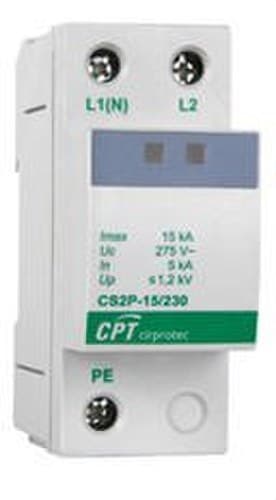

A Cirprotec CS2P-15/230 túlfeszültség-levezető, 77705228 cikkszámmal, egy 2-es típusú / II. osztályú tranziens túlfeszültség-védelmi eszköz, amelyet kisfeszültségű villamos berendezések rövid idejű feszültségcsúcsok elleni védelmére terveztek. 2 pólussal, 15 kA maximális kisülési árammal (Imax) és 5 kA névleges kisülési árammal (In) rendelkezik, kompakt, 2 modul széles monoblokk kivitelben, DIN-sínre szerelve.

A Cirprotec CS sorozatának ez a túlfeszültség-védelme olyan elosztótáblákhoz készült, ahol korlátozni kell a hálózati kapcsolások vagy közvetett villámhatások által okozott tranziens túlfeszültségeket. Névleges feszültsége 230 V AC, megengedett maximális folyamatos üzemi feszültsége Uc 275 V, és a védelmi szintje Up ≤1,2 kV.

2-es típusú tranziens túlfeszültség-védő

A Cirprotec 77705228 az EN 61643-11 szerint 2-es típusú, az IEC 61643-11 szerint pedig II. osztályú eszköz. Az ilyen típusú védelmet jellemzően elosztótáblákban alkalmazzák a tranziens túlfeszültségek korlátozására, és az energia föld felé vezetésére, mielőtt az elérné a downstream csatlakoztatott berendezéseket.

A CS termékcsalád a tranziens, indukált túlfeszültségek elleni védelemre készült, és DIN-sínre szerelhető moduláris kivitelben érhető el.

15 kA Imax és 5 kA In

A CS2P-15/230 cikkszám 15 kA maximális kisülési áramot (Imax) biztosít 8/20 µs hullámformával. A névleges kisülési áram (In) 5 kA, szintén 8/20 µs hullámformával.

• Maximális kisülési áram Imax: 15 kA.
• Névleges kisülési áram In: 5 kA.
• Hullámforma: 8/20 µs.

Ezek az értékek jellemzik az eszköz képességét a tranziens áramok vezetésére az alkalmazandó szabványok által meghatározott vizsgálati feltételek mellett.

Up ≤1,2 kV védelmi szint

A Cirprotec által megadott feszültségvédelmi szint Up a névleges kisülési áramnál ≤1,2 kV. Ez a paraméter azt a maradékfeszültség-szintet jelzi, amelyet a védőeszköz működés közben, a meghatározott vizsgálati feltételek mellett mutat.

Az alacsony Up érték hozzájárul ahhoz, hogy korlátozza a védőeszköz utáni villamos és elektronikus berendezésekre jutó feszültséget.

275 V maximális folyamatos üzemi feszültség

A Cirprotec CS2P-15/230 230 V AC, 50-60 Hz névleges feszültségre készült, és 275 V AC maximális folyamatos üzemi feszültséget (Uc) fogad el.

A megfelelő Uc értékű védőeszköz kiválasztása alapvető fontosságú a hálózat normál feszültségingadozásai során fellépő téves működés elkerüléséhez.

2 pólusú konfiguráció

A 77705228 cikkszám 2 pólusú belső konfigurációval rendelkezik, és a Cirprotec katalógusa szerint TT és TNS hálózatokkal kompatibilis alkalmazásokhoz készült. A gyártó a modellt CS2P-15/230 néven azonosítja.

A telepítést a Cirprotec által előírt kapcsolási séma és a villamos hálózat konkrét konfigurációja szerint kell elvégezni.

2 modul széles monoblokk kivitel DIN-sínre

A védőeszköz monoblokk kialakítású, így a védelmi elemek egyetlen egységet alkotnak. 2 modult foglal el a 35 mm-es DIN-sínen, megkönnyítve a beépítést korlátozott helyű elosztótáblákba.

Ez a kivitel lehetővé teszi a kétpólusú 2-es típusú védelem kialakítását további különálló modulok használata nélkül.

10 kA Isccr rövidzárlati állóképesség

A Cirprotec ehhez a cikkszámhoz 10 kA Isccr rövidzárlati állóképességet ad meg a gyártó által meghatározott feltételek mellett.

Az eszköz nem tartalmaz beépített túláramvédelmet, ezért a megfelelő installációs védelmekkel kell összehangolni.

Maximális előtétbiztosíték: 63 A gG

A műszaki dokumentáció 63 A típusú gG maximális előtétbiztosítékot ír elő. A túláramvédelem végleges összehangolását a villamos kapcsolási rajz, a várható áram és a Cirprotec utasításai szerint kell elvégezni.

≤25 ns válaszidő

A gyártó által megadott válaszidő ≤25 ns. Ez a gyors működés lehetővé teszi, hogy a védőeszköz korlátozza a nagyon rövid idejű tranziens impulzusokat, amelyek egy villamos berendezésben megjelenhetnek.

IP20 védelem

A CS2P-15/230 IP20 védettségi fokozattal rendelkezik, és elosztótáblákba vagy megfelelő burkolatokba történő beépítésre készült.

A végleges elosztóburkolatnak biztosítania kell a szükséges védelmi szintet a környezeti feltételek és a telepítés helye szerint.

Széles hőmérsékleti tartomány

A hivatalos műszaki adatlap -40 és +85 °C közötti üzemi hőmérséklet-tartományt, valamint 5 és 95% közötti relatív páratartalom-tartományt ad meg.

Ezek a jellemzők lehetővé teszik a széles körű elosztótáblákba történő integrálást, amennyiben a Cirprotec által előírt beépítési feltételeket betartják.

Ellenálló, önkioltó ház

A szigetelő burkolat PC+FV anyagból, üvegszállal erősített polikarbonátból készül, és RAL 7035 szürke színű. Az anyag UL94 V-0 éghetőségi besorolásnak felel meg.

Ez a kialakítás professzionális felhasználásra készült elosztó- és villamosvédelmi táblákban.

Akár 35 mm²-es vezetékekhez való sorkapcsok

A védőeszköz különböző vezeték-keresztmetszeteket fogad el a kábel típusától függően:

• Rugalmas vezető: 6–35 mm².
• Hajlékony vezető: 6–25 mm².
• Meghúzási nyomaték: 4 Nm.

A kábelezés tényleges keresztmetszetét a telepítés kialakítása, a várható áramok és az alkalmazandó előírások szerint kell megválasztani.

Nincs távjelző érintkező

A 77705228 cikkszám a standard CS2P-15/230 változatnak felel meg. A Cirprotec külön forgalmazza a 77705229 cikkszámot, mint távjelzős változatot.

Ezért a 77705228 cikkszámhoz nem rendelhető távjelző érintkező, kivéve ha azt egy másik, kompatibilis megoldással egészítik ki.

A Cirprotec CS2P-15/230 alkalmazási területei

• Elosztó villamos táblák.
• Kompatibilis lakossági létesítmények.
• Kereskedelmi és tercier épületek.
• Ipari létesítmények.
• Távközlés.
• Vízkezelő létesítmények.
• Villamos és elektronikus berendezések védelme tranziens túlfeszültségek ellen.
• TT és TNS hálózatokban történő telepítés, az eszköz konfigurációjával kompatibilisen.

A Cirprotec 77705228 műszaki jellemzői

• Márka: Cirprotec.
• Cikkszám: 77705228.
• Modell: CS2P-15/230.
• Sorozat: CS.
• Típus: tranziens túlfeszültség-védő.
• EN besorolás: 2-es típus.
• IEC besorolás: II. osztály.
• Pólusok száma: 2.
• Belső konfiguráció: 2 pólus.
• Kivitel: monoblokk.
• DIN modulok száma: 2.
• Szerelés: 35 mm-es DIN-sín.
• Katalógus szerinti hálózati konfigurációk: TT / TNS.
• Névleges feszültség Un: 230 V AC.
• Frekvencia: 50-60 Hz.
• Maximális folyamatos üzemi feszültség Uc: 275 V AC.
• Névleges kisülési áram In: 5 kA, 8/20 µs hullámforma.
• Maximális kisülési áram Imax: 15 kA, 8/20 µs hullámforma.
• Védelmi szint Up: ≤1,2 kV.
• Válaszidő: ≤25 ns.
• Rövidzárlati állóképesség Isccr: 10 kA.
• Maximális előtétbiztosíték: 63 A gG.
• Beépített rövidzárlatvédelem: nem.
• Beépített tartalék biztosíték: nem.
• Távjelző érintkező: nem.
• Rugalmas vezető keresztmetszete: 6-35 mm².
• Hajlékony vezető keresztmetszete: 6-25 mm².
• Meghúzási nyomaték: 4 Nm.
• Védettségi fokozat: IP20.
• Szigetelő anyag: PC+FV.
• Éghetőségi besorolás: UL94 V-0.
• Ház színe: szürke RAL 7035.
• Üzemi hőmérséklet: -40 és +85 °C között.
• Relatív páratartalom: 5-95%.
• Szabványok: IEC 61643-11 és EN 61643-11.
• EAN: 8435297811244.

Kompakt 2-es típusú védelem elosztótáblákhoz

A Cirprotec CS2P-15/230 15 kA maximális kisülési áramot, 5 kA névleges kisülési áramot és Up ≤1,2 kV védelmi szintet kínál mindössze 2 DIN modulban. Monoblokk kivitele megkönnyíti a beépítést olyan elosztótáblákba, ahol kompakt tranziens túlfeszültség-védelemre van szükség.

A 275 V Uc, a ≤25 ns válaszidő, a 10 kA Isccr és a széles hőmérsékleti tartomány együttesen olyan megoldást alkotnak, amely lakossági, tercier és kompatibilis ipari létesítmények védelmére szolgál.

Fontos: ez az eszköz tranziens túlfeszültségek ellen véd, és nem helyettesíti a túlterhelés, rövidzárlat vagy tartós túlfeszültség elleni védelmeket, amelyekre a telepítésben szükség lehet. A megfelelő védelmekkel össze kell hangolni, és a Cirprotec utasításai, valamint az alkalmazandó szabványok szerint kell telepíteni.
