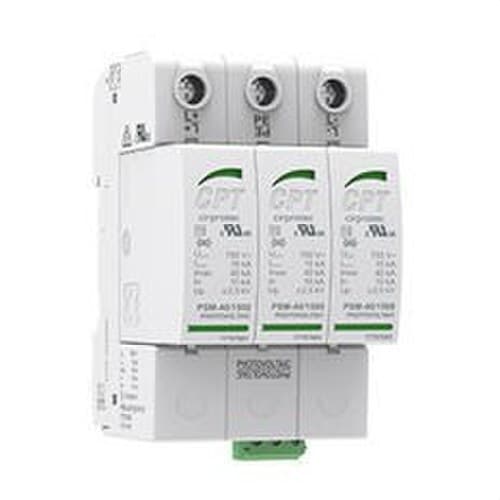

PSM3-40/600 PV 3 moduláris leválasztható túlfeszültség-védő

A Cirprotec PSM3-40/600 PV túlfeszültség-levezető, 77707850 cikkszámmal, egy 2-es típusú túlfeszültség-védelmi eszköz, amelyet kifejezetten egyenáramú fotovoltaikus rendszerekhez fejlesztettek. YPV konfigurációval rendelkezik L+, L- és PE csatlakozással, 660 V DC maximális folyamatos üzemi feszültséggel (Ucpv) és akár 40 kA kisütési kapacitással, így védelmet nyújt a napelemes rendszer DC oldalán csatlakozó berendezések számára.

3 modulból álló, DIN-sínre szerelhető, kihúzható kialakítása lehetővé teszi a védőbetétek egyenkénti cseréjét élettartamuk végén, anélkül hogy a teljes alapot ki kellene cserélni. Vizuális állapotjelzővel, dinamikus termikus leválasztással és megfordítható házzal rendelkezik, amely megkönnyíti a kábelezés bevezetését a szekrény felső vagy alsó részéről.

2-es típusú túlfeszültség-védő fotovoltaikus rendszerekhez

A Cirprotec PSM3-40/600 PV PV 2-es típusú túlfeszültség-levezetőként van besorolva az EN szerint, és II. osztályú az IEC szerint. Kifejezetten egyenáramú fotovoltaikus áramkörökhöz készült, és megfelel az IEC/EN 61643-31 szabványnak.

Feladata a DC vezetőkben megjelenő tranziens feszültségcsúcsok korlátozása, amelyek közvetett villámhatások vagy kapcsolási műveletek és elektromos zavarok következtében alakulhatnak ki, ezáltal csökkentve az inverterekre és más csatlakoztatott berendezésekre jutó feszültséget.

660 V DC Ucpv

Bár a modell kereskedelmi megnevezése PSM3-40/600 PV, a Cirprotec által IEC szerint megadott maximális folyamatos üzemi feszültség (Ucpv) 660 V DC.

Ezt az értéket figyelembe kell venni a fotovoltaikus rendszer védelmének méretezésekor. A napelemes generátor maximális feszültségének minden előre látható üzemi körülmény között, beleértve az alacsony hőmérsékleten mért üresjárási feszültséget is, kompatibilisnek kell lennie a védőeszköz Ucpv értékével.

40 kA Imax és 20 kA In

A védőeszköz maximális kisütőárama (Imax) 40 kA 8/20 µs hullámformával, névleges kisütőárama (In) pedig 20 kA, szintén 8/20 µs hullámformával.

• Maximális kisütőáram Imax: 40 kA, 8/20 µs hullám.
• Névleges kisütőáram In: 20 kA, 8/20 µs hullám.
• Védelmi típus: PV 2-es típus / II. osztály.

Ezek a jellemzők lehetővé teszik, hogy a PSM3-40/600 PV a szabvány és a Cirprotec által meghatározott feltételek mellett egymást követő tranziens impulzusokat is elviseljen és levezessen.

Up ≤2,6 kV védelmi szint

A Cirprotec által megadott feszültségvédelmi szint (Up) a névleges kisütőáramnál ≤2,6 kV, mind L+ és L- között, mind a vezeték és a föld között.

Az Up érték a védőeszköz működése során, a vizsgálati körülmények között fennmaradó maradékfeszültséget jelenti. Az inverterek és egyéb berendezések feszültségtűrésével való megfelelő összehangolása alapvető a hatékony védelemhez.

3 pólusú YPV konfiguráció

A PSM3-40/600 PV belső +, -, PE konfigurációval rendelkezik, és három védőelemet használ. A védett módok:

• L+ / PE.
• L- / PE.
• L+ / L-.

Ez az YPV konfiguráció kifejezetten egyenáramú fotovoltaikus vezetékek védelmére készült.

10 kA Iscpv rövidzárlati ellenállás

A Cirprotec 10 kA Iscpv rövidzárlati ellenállást ad meg. A PSM YPV termékcsalád esetében a gyártó szerint a megadott feltételek mellett nincs szükség további előtétbiztosítékra a fotovoltaikus áramkörben.

A végleges összehangolást a rendelkezésre álló rövidzárlati áram, a string vagy generátor védelmei, az inverter és a telepítés sajátos körülményei figyelembevételével kell elvégezni.

Dinamikus termikus leválasztás

A védőeszköz DC feszültségekre optimalizált dinamikus termikus leválasztó rendszert tartalmaz. Amikor a védőelem élettartama végéhez ér vagy rendellenes működési állapotba kerül, a rendszer leválasztja azt, és a védelmi áramkört nyitott állapotba helyezi.

Ez a funkció a védőeszköz üzembiztonságának növelésére és a védőbetét cseréjének szükségességét jelző állapot könnyebb felismerésére szolgál.

Vizuális állapotjelző

A 77707850 cikkszámú változat vizuális jelzéssel rendelkezik a betétek állapotának gyors ellenőrzéséhez:

• Zöld: a védőeszköz működőképes.
• Nem zöld: a betét élettartama végéhez ért, cserére szorul.

Ez az alapváltozat nem tartalmaz távjelző érintkezőt. Ehhez a funkcióhoz a Cirprotec a PSM3-40/600 PV IR változatot kínálja, 77707851 cikkszámmal.

Kihúzható kialakítás cserélhető betétekkel

A kihúzható kialakítás lehetővé teszi a védőbetétek eltávolítását és cseréjét anélkül, hogy a DIN-sínen felszerelt teljes alapot ki kellene cserélni. Ez megkönnyíti a karbantartást és csökkenti a beavatkozási időt a fotovoltaikus szekrényekben.

A betétek mechanikusan kódoltak, hogy segítsenek elkerülni a nem megfelelő cserebetét beépítését. A 600 V-os változathoz a Cirprotec a PSM-40/600 PV vonali betétet a 77707656 cikkszámmal azonosítja.

Megfordítható ház

A védőeszköz alapja megfordítható házzal rendelkezik, amely lehetővé teszi a kábelezés bevezetését felülről vagy alulról. Ez a tulajdonság rugalmasabb szerelést biztosít, és megkönnyíti a kábelezés rendezését az elosztószekrényben.

≤25 ns válaszidő

A Cirprotec által megadott válaszidő ≤25 ns, így az eszköz rendkívül gyors túlfeszültség-impulzusokra is képes reagálni, amelyek a tranziens zavarokra jellemzőek.

3 modul DIN-sínre

A PSM3-40/600 PV DIN-sínre szerelhető, és 3 modult foglal el. Kb. 54 mm széles, 90 mm magas és 70 mm mély.

A moduláris kialakítás megkönnyíti a telepítését a fotovoltaikus rendszerek DC védelmi szekrényeiben, leválasztókkal, biztosítékokkal és egyéb védelmi elemekkel együtt.

Akár 35 mm²-es sorkapcsok

A védőeszköz csatlakozói az alábbi vezetékkeresztmetszeteket fogadják:

• Rugalmas vezető: 6-35 mm².
• Hajlékony vezető: 6-25 mm².
• Meghúzási nyomaték: 3 Nm.

A vezetők tényleges keresztmetszetét a telepítés kialakítása és a gyártó szerelési utasításai szerint kell meghatározni.

IP20 védelem

Az eszköz IP20 védettségű, és elektromos szekrények vagy megfelelő burkolatok belső szerelésére szolgál, amelyek biztosítják a helyszínhez szükséges védelmi fokozatot.

Széles hőmérséklet-tartomány

A PSM3-40/600 PV -40 és +85 °C közötti hőmérséklet-tartományban, valamint 5 és 95% közötti relatív páratartalom mellett használható.

Az alkalmazott szigetelőanyag PA66 CT1, és UL94 V-0 éghetőségi besorolással rendelkezik.

Kompakt tömeg

A PSM3-40/600 PV változat nettó tömege körülbelül 0,291 kg, ami megkönnyíti a szerelését elosztó- és fotovoltaikus védelmi szekrényekben.

A Cirprotec PSM3-40/600 PV alkalmazásai

• Fotovoltaikus napelemes rendszerek.
• DC védelmi szekrények.
• Fotovoltaikus inverterek egyenáramú oldalának védelme.
• Önfogyasztó rendszerek.
• Kereskedelmi és ipari napelemes tetők.
• Az Ucpv értékével kompatibilis fotovoltaikus erőművek.
• Olyan rendszerek, ahol 40 kA-s PV 2-es típusú védőeszköz szükséges.

A Cirprotec 77707850 műszaki jellemzői

• Márka: Cirprotec.
• Cikkszám: 77707850.
• Modell: PSM3-40/600 PV.
• Termékcsalád: PSM YPV.
• Alkalmazás: DC fotovoltaikus rendszerek.
• Típus: túlfeszültség-védő.
• IEC besorolás: II. osztály.
• EN besorolás: PV 2-es típus.
• Hálózati konfiguráció: YPV.
• Belső konfiguráció: +, -, PE.
• Védelmi módok: L+/PE, L-/PE és L+/L-.
• Maximális folyamatos üzemi feszültség Ucpv: 660 V DC.
• Névleges kisütőáram In: 20 kA, 8/20 µs hullám.
• Maximális kisütőáram Imax: 40 kA, 8/20 µs hullám.
• Védelmi szint Up L+/L-: ≤2,6 kV.
• Védelmi szint Up vezeték/PE: ≤2,6 kV.
• Rövidzárlati ellenállás Iscpv: 10 kA.
• Válaszidő: ≤25 ns.
• Dinamikus termikus leválasztás: igen.
• Termikus leválasztás módja: nyitott áramkör.
• Kivitel: kihúzható.
• Cserélhető betétek: igen.
• Állapotjelző: vizuális.
• Jelzés: zöld OK / nem zöld csere szükséges.
• Távjelzés: ennél a cikkszámnál nincs.
• Megfordítható ház: igen.
• DIN modulok száma: 3.
• Szerelés: DIN-sín.
• Szélesség: kb. 54 mm.
• Magasság: kb. 90 mm.
• Mélység: kb. 70 mm.
• Védettségi fokozat: IP20.
• Szigetelőanyag: PA66 CT1.
• Éghetőség: UL94 V-0.
• Rugalmas vezető: 6-35 mm².
• Hajlékony vezető: 6-25 mm².
• Meghúzási nyomaték: 3 Nm.
• Üzemi hőmérséklet: -40 és +85 °C között.
• Relatív páratartalom: 5-95%.
• Nettó tömeg: 0,291 kg.
• Cserebetét a 600-as változathoz: PSM-40/600 PV, 77707656 cikkszám.
• Szabvány: IEC/EN 61643-31.
• További tanúsítás: UL 1449 5. kiadás.

Nagy teljesítményű 2-es típusú védelem fotovoltaikához

A Cirprotec PSM3-40/600 PV a 660 V DC Ucpv értéket, a 40 kA maximális kisütési kapacitást, a 20 kA In értéket és a ≤2,6 kV Up védelmi szintet ötvözi. Ezek a jellemzők kifejezetten a fotovoltaikus rendszerek DC oldalának tranziens túlfeszültségek elleni védelmére szolgálnak.

Kihúzható kialakítása, a cserélhető és kódolt betétek, a vizuális állapotjelző és a megfordítható ház egyszerűbbé teszik mind az első telepítést, mind a későbbi karbantartást. Mindez egy kompakt, 3 modul széles DIN-formátumban valósul meg.

Fontos: a 77707850 cikkszám vizuális jelzéssel rendelkezik, de nem tartalmaz távjelző érintkezőt. A távjelzéssel rendelkező megfelelő változat a 77707851. Az Ucpv kiválasztásakor a fotovoltaikus generátor maximális üresjárási feszültségét a legkedvezőtlenebb üzemi körülmények között kell figyelembe venni.
