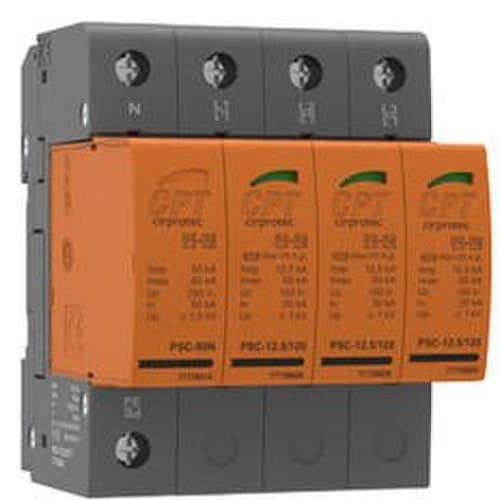

PSC4-12,5/400TT 3P+N 12,5kA 4 moduláris leválasztható túlfeszültség-védő

A Cirprotec PSC4-12,5/400 TT, 77738405 hivatkozási szám, egy 1+2 típusú tranziens túlfeszültség-védelmi eszköz, amelyet 230/400 V-os, háromfázisú 3P+N villamos berendezésekhez terveztek. 3+1 konfigurációja lehetővé teszi a fázisok nullához viszonyított, valamint a nulla földhöz viszonyított védelmét, így hatékony védelmet nyújt a villámcsapások és a hálózati kapcsolási műveletek által okozott túlfeszültségek ellen.

A Cirprotec PSC 12,5 sorozat ezen túlfeszültség-védelmi készüléke egyetlen egységben egyesíti az 1. és 2. típusú eszközök funkcióit. A készülék 10/350 µs hullámformájú, 12,5 kA/pólus L-N lökőáramot és N-PE között 50 kA-t képes elviselni, valamint 20 kA névleges kisülési áramot biztosít L-N között. A kihúzható kivitel megkönnyíti a karbantartást és a betétek cseréjét anélkül, hogy a telepített alapot ki kellene cserélni.

A Cirprotec PSC4-12,5/400 TT fő jellemzői

• 1+2 típusú tranziens túlfeszültség-védelmi eszköz az EN 61643-11 szerint.
• I+II osztály az IEC 61643-11 szerint.
• Gyártói hivatkozás: 77738405.
• Modell: PSC4-12,5/400 TT.
• Belső konfiguráció: 3+1.
• 4 pólus háromfázisú 3P+N rendszerekhez.
• Névleges feszültség: 230/400 V AC, 50-60 Hz.
• Maximális folyamatos üzemi feszültség Uc L-N: 275 V AC.
• Maximális folyamatos üzemi feszültség Uc N-PE: 255 V AC.
• Lökőáram Iimp L-N, 10/350 µs hullámforma: 12,5 kA.
• Lökőáram Iimp N-PE, 10/350 µs hullámforma: 50 kA.
• Névleges kisülési áram In L-N, 8/20 µs hullámforma: 20 kA.
• Névleges kisülési áram In N-PE, 8/20 µs hullámforma: 50 kA.
• Maximális kisülési áram Imax: 65 kA.
• Védelmi szint Up L-N: ≤1,3 kV.
• Védelmi szint Up N-PE: ≤1,5 kV.
• Kihúzható kivitel cserélhető betétekkel.
• DIN sínre szerelhető.
• Szélesség: 4 DIN modul.
• TT és TNS hálózati konfigurációkkal kompatibilis.
• Védelmi módok: L-N / N-PE.
• Vizuális állapotjelző.
• IP20 védettség.

1+2 típusú védelem tranziens túlfeszültségek ellen

A PSC4-12,5/400 TT nagy energiájú tranziens túlfeszültségek korlátozására készült, amelyek egy villamos hálózaton keresztül terjedhetnek. Az 1+2 típusú védelem integrálásával képes kezelni a villámimpulzusokhoz kapcsolódó áramokat, valamint a hálózati kapcsolási műveletek által kiváltott vagy indukált túlfeszültségeket is.

Lökőáram-tűrő képessége eléri a 12,5 kA-t fázis és nulla között 10/350 µs hullámformával, míg nulla és föld között 50 kA-t. 8/20 µs hullámformájú impulzusok esetén 20 kA névleges kisülési áramot biztosít fázis és nulla között, valamint 65 kA maximális kisülési áramot.

3+1 konfiguráció háromfázisú rendszerekhez

A készülék belső 3+1 konfigurációval rendelkezik, három védelmi elemmel a fázisok és a nulla között, valamint egy további elemmel a nulla és a föld között. Ez az architektúra különösen alkalmas nullavezetős háromfázisú rendszerekhez, és TT valamint TNS hálózati konfigurációkban is alkalmazható.

A 77738405 modell névleges üzemi feszültsége 230 V fázis és nulla között, illetve 400 V fázisok között, 50-60 Hz hálózati frekvenciával.

Védelmi szint és kisülési kapacitás

Paraméter Érték EN besorolás 1+2 típus IEC besorolás I+II osztály Névleges feszültség Un 230/400 V AC Frekvencia 50-60 Hz Maximális folyamatos feszültség Uc L-N 275 V AC Maximális folyamatos feszültség Uc N-PE 255 V AC Lökőáram Iimp L-N (10/350 µs) 12,5 kA Lökőáram Iimp N-PE (10/350 µs) 50 kA Névleges kisülési áram In L-N (8/20 µs) 20 kA Névleges kisülési áram In N-PE (8/20 µs) 50 kA Maximális kisülési áram Imax L-N 65 kA Maximális kisülési áram Imax N-PE 65 kA Védelmi szint Up L-N ≤1,3 kV Védelmi szint Up N-PE ≤1,5 kV

Biztonság és villamos viselkedés

A túlfeszültség-védelmi eszköz dinamikus termikus leválasztással rendelkezik, és a termikus védelem működése esetén nyitott áramkörű üzemmódban működik. Rövidzárlati állóképessége Isccr 25 kA, és a Cirprotec által megadott specifikációk szerint legfeljebb 200 A gG tartalék biztosítékot fogad.

A válaszidő fázis és nulla között legfeljebb 25 ns, nulla és föld között pedig legfeljebb 100 ns. Ez a gyors működés segít korlátozni a downstream berendezésekre jutó túlfeszültségek értékét.

Kihúzható kivitel és karbantartás

A PSC4-12,5/400 TT kihúzható betétekkel rendelkezik, ami leegyszerűsíti a karbantartási feladatokat. Ha valamelyik modul eléri élettartama végét, a megfelelő betét cserélhető anélkül, hogy a teljes védelmi eszközt le kellene szerelni vagy az alap bekötését módosítani kellene.

A vizuális jelzőrendszer lehetővé teszi a készülék állapotának gyors ellenőrzését: a zöld jelzés a megfelelő működést mutatja, míg a zöld jelzés eltűnése a megfelelő betét cseréjének szükségességére figyelmeztet.

Műszaki adatok

Jellemző Érték Pólusok száma 4 Belső konfiguráció 3+1 DIN modulok száma 4 Kivitel Kihúzható Hálózati konfiguráció TT, TNS Védelmi módok L-N / N-PE Védettségi fokozat IP20 Szigetelőanyag PA66 CT1 Éghetőségi osztály UL94 V-0 Merev vezető keresztmetszete 6 a 35 mm² Rugalmas vezető keresztmetszete 6 a 25 mm² Meghúzási nyomaték 3 Nm Hőmérséklet-tartomány -40 a 85 °C Páratartalom-tartomány 5 a 95 % Közelítő méretek 90 x 72 x 76 mm Nettó tömeg 0,618 kg

Telepítés és alkalmazások

A védelmi eszköz DIN sínre történő szerelésre készült, és négy modult foglal el az elosztószekrényben. A PSC sorozat Biconnect csatlakozása lehetővé teszi a kábel és kapocs, illetve a csatlakozósín segítségével történő bekötést, megkönnyítve az integrációt különböző elosztószekrény-kialakításokba.

Teljesítménye alapján a Cirprotec PSC4-12,5/400 TT alkalmas háromfázisú villamos berendezések védelmére épületekben, ipari létesítményekben, távközlésben, vízkezelésben, elektromos járműtöltő infrastruktúrában és más olyan alkalmazásokban, ahol nagy energiájú tranziens túlfeszültségek korlátozása szükséges.

Szabványok

A Cirprotec PSC4-12,5/400 TT megfelel az alacsony feszültségű villamos hálózatokra csatlakoztatott túlfeszültség-védelmi eszközökre vonatkozó IEC 61643-11 és EN 61643-11 szabványoknak.

Nagy kisülési kapacitásának, kombinált 1+2 típusú védelmének, 3P+N háromfázisú konfigurációjának és kihúzható betétes kialakításának köszönhetően a Cirprotec PSC4-12,5/400 TT robusztus és praktikus megoldást kínál a villamos berendezések és eszközök tranziens túlfeszültségek elleni védelmére.
