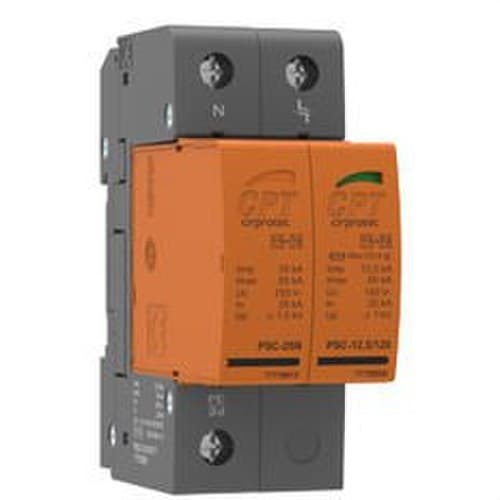

PSC2-230-TT 1P+N 12,5kA 2 moduláris leválasztható túlfeszültség-védő

A Cirprotec PSC2-12,5/230 TT túlfeszültség-levezető, 77738205 cikkszámmal, egy kombinált 1+2 típusú eszköz, amelyet egyfázisú villamos berendezések védelmére terveztek a villámcsapások és a hálózati kapcsolási műveletek által okozott tranziens túlfeszültségek ellen. Belső 1+1 konfigurációval rendelkezik fázis, nulla és föld számára, 12,5 kA Iimp impulzusárammal L-N között, valamint mindössze 2 modul széles, kihúzható kivitelben DIN-sínre.

Kifejezetten a Cirprotec által 230 V-os TT hálózatokhoz azonosított készülék, és egyetlen egységben egyesíti az 1. és 2. típusú túlfeszültség-védelem funkcióit. L-N között 20 kA névleges kisülési áramot (In), 65 kA maximális kisülési áramot (Imax), valamint ≤1,3 kV védelmi szintet (Up) biztosít fázis és nulla között, így nagy teljesítményű megoldást nyújt lakossági, kereskedelmi és ipari elosztószekrényekhez.

Kombinált 1+2 típusú túlfeszültség-levezető

A Cirprotec PSC2-12,5/230 TT IEC szerint I+II osztályú, EN szerint pedig 1+2 típusú besorolású. Ez a kettős besorolás lehetővé teszi, hogy egyszerre kezelje a villámhatásokhoz kapcsolódó impulzusáramokat és a hálózati kapcsolások által keltett, kisebb energiájú tranziens túlfeszültségeket.

A két funkció egyetlen eszközbe integrálásával egyszerűbbé válik a túlfeszültség-védelem koordinálása az elosztószekrényben.

12,5 kA impulzusáram (Iimp)

A kereskedelmi elnevezésben szereplő 12,5 kA érték az L-N közötti Iimp impulzus-kisülési áramra vonatkozik, amelyet a 10/350 µs hullámformával vizsgálnak, és amely az 1. típusú túlfeszültség-levezetőkre jellemző.

• Iimp L-N, 10/350 µs hullám: 12,5 kA.
• Iimp N-PE, 10/350 µs hullám: 25 kA.

Ezért a 12,5 kA értéket nem szabad összekeverni a levezető maximális kisülési áramával (Imax).

65 kA Imax és akár 25 kA In

2. típusú túlfeszültség-levezetőként a PSC2-12,5/230 TT nagy kisülési képességgel rendelkezik 8/20 µs hullámformán:

• Névleges kisülési áram In L-N: 20 kA.
• Névleges kisülési áram In N-PE: 25 kA.
• Maximális kisülési áram Imax L-N: 65 kA.
• Maximális kisülési áram Imax N-PE: 65 kA.

Ezek a paraméterek lehetővé teszik, hogy az eszköz egymást követő tranziens impulzusokat is kezeljen az IEC/EN 61643-11 szabványok által meghatározott feltételek mellett.

1+1 konfiguráció egyfázisú rendszerekhez

Bár kereskedelmi szempontból 1P+N levezetőként is leírható, a Cirprotec műszakilag 1+1 belső, 2 pólusú architektúraként határozza meg.

A védelmi módok:

• L-N: védelem a fázis és a nulla között.
• N-PE: védelem a nulla és a védővezető között.

Ez a konfiguráció különösen alkalmas TT rendszerekhez, ahogyan azt a PSC2-12,5/230 TT elnevezés is jelzi.

230 V névleges feszültség

A levezető 230 V AC, 50-60 Hz névleges feszültségre készült. A folyamatos üzemi feszültség (Uc) a védelmi módtól függően változik:

• Uc L-N: 275 V AC.
• Uc N-PE: 255 V AC.

Ezek az értékek határozzák meg azt a feszültséget, amelyet az eszköz folyamatosan elvisel anélkül, hogy megkezdené a védelmi működést.

Csökkentett Up védelmi szint

A Cirprotec a névleges kisülési áramnál az alábbi feszültségvédelmi szinteket adja meg:

• Up L-N: ≤1,3 kV.
• Up N-PE: ≤1,5 kV.

Az Up szint a levezető működése közben megjelenő maradékfeszültséget jelenti, és alapvető fontosságú az eszköz és a downstream berendezések feszültségtűrésének összehangolásához.

25 kA Isccr rövidzárlati állóképesség

A PSC2-12,5/230 TT 25 kA Isccr rövidzárlati állóképességgel rendelkezik. A Cirprotec emellett legfeljebb 200 A típusú gG előtétbiztosítékot határoz meg.

A tartalékvédelem és annak koordinálása a tényleges elosztószekrény jellemzői és a gyártó utasításai szerint válasszandó ki.

100 A követőáram (Ifi)

A Cirprotec által megadott követőáram (Ifi) 100 A. Ez a paraméter azzal a képességgel függ össze, hogy a levezető képes megszakítani azt a hálózati áramot, amely a védőelem működése után tovább folyna.

Gyors reakció túlfeszültségek ellen

A levezető nagyon rövid reakcióidővel rendelkezik:

• Reakcióidő L-N: ≤25 ns.
• Reakcióidő N-PE: ≤100 ns.

Ez a gyors működés lehetővé teszi a rendkívül rövid idejű impulzusok korlátozását, mielőtt azok eljutnának a berendezés elektromos és elektronikus fogyasztóihoz.

Dinamikus hőkioldás

A PSC2 dinamikus hőkioldással rendelkezik. Amikor egy védőelem élettartama végére ér vagy rendellenes állapotba kerül, a belső mechanizmus nyitott áramkörű leválasztást hajt végre.

Ez a rendszer hozzájárul az eszköz biztonságának fenntartásához teljes élettartama során.

Kihúzható kivitel cserélhető patronokkal

A PSC2-12,5/230 TT egyik előnye a kihúzható kialakítás. A védőpatronok az alapról eltávolíthatók és élettartamuk végén cserélhetők anélkül, hogy a teljes eszközt le kellene szerelni vagy ki kellene cserélni.

A Cirprotec emellett mechanikusan polarizált patronokat használ a hálózati feszültség szerint, ezzel segítve a hibás referencia beépítésének elkerülését karbantartás során.

Vizuális állapotjelzés

Az eszköz vizuális jelzéssel rendelkezik a patronok állapotának ellenőrzéséhez:

• Zöld: a levezető működőképes.
• Nem zöld: a patron kimerült és cserére szorul.

A 77738205 cikkszám a szabványos, távoli jelzőkontaktus nélküli változatot jelöli. A távoli jelzéssel ellátott megfelelő változat a 77738206 cikkszám.

Pótpatronok

A Cirprotec speciális cserélhető patronokat kínál a levezető karbantartásának megkönnyítésére:

• 230 V-os vonali patron: PSC-12,5/230, 77738601 cikkszám.
• Nulla patron: PSC-25N, 77738613 cikkszám.

Az egyedi csere lehetővé teszi az alap és a meglévő vezetékezés megtartását, ha csak az egyik védőelem érte el élettartama végét.

Fordítható ház és Biconnect csatlakozás

A PSC 12,5 sorozat fordítható házzal rendelkezik, amely nagyobb rugalmasságot biztosít az elosztószekrény vezetékezésében. A Cirprotec Biconnect csatlakozórendszere a kábel és sorkapocs vagy csatlakozófésű használatát is megkönnyíti.

2 modul DIN-sínre

A PSC2-12,5/230 TT mindössze 2 modult foglal el, és DIN-sínre történő szerelésre készült. Méretei megközelítőleg 36 mm szélesek, 90 mm magasak és 76 mm mélyek.

Kompakt formátuma megkönnyíti az 1+2 típusú védelem beépítését olyan elosztókba, ahol korlátozott a rendelkezésre álló hely.

35 mm²-ig terjedő vezetékekhez való sorkapcsok

A Cirprotec az alábbi csatlakozási lehetőségeket adja meg:

• Rugalmas vezető: 6–35 mm².
• Hajlékony vezető: 6–25 mm².
• Meghúzási nyomaték: 3 Nm.

A végleges keresztmetszetet a telepítés jellemzői és a szerelési utasítások alapján kell kiválasztani.

IP20 védelem

Az eszköz IP20 védettségű, és olyan elosztószekrényekbe vagy burkolatokba történő beépítésre készült, amelyek biztosítják a telepítési helyhez szükséges védelmet.

Széles hőmérsékleti tartomány

A levezető -40 és +85 °C között működik, és 5–95% relatív páratartalmat is elvisel, így széles környezeti tartományt biztosít professzionális villamos berendezésekhez.

Szigetelőanyaga PA66 CT1, és UL94 V-0 éghetőségi besorolással rendelkezik.

A Cirprotec PSC2-12,5/230 TT alkalmazásai

• Egyfázisú elosztószekrények.
• TT rendszerű létesítmények.
• Lakóházak és lakóépületek.
• Kereskedelmi és tercier épületek.
• Ipari létesítmények.
• Távközlési rendszerek.
• Elektromos jármű töltőinfrastruktúra.
• Fotovoltaikus rendszerek AC oldalán, ha a konfiguráció kompatibilis.
• Olyan létesítmények, ahol koordinált 1+2 típusú védelem szükséges.
• Elektromos és elektronikus berendezések védelme tranziens túlfeszültségek ellen.

A Cirprotec 77738205 műszaki jellemzői

• Márka: Cirprotec.
• Cikkszám: 77738205.
• Modell: PSC2-12,5/230 TT.
• Termékcsalád: PSC 12,5 1+1.
• Típus: túlfeszültség-levezető.
• IEC besorolás: I+II osztály.
• EN besorolás: 1+2 típus.
• Alkalmazás: AC villamos hálózat.
• Kereskedelmi konfiguráció: egyfázisú 1P+N.
• Belső konfiguráció: 1+1.
• Pólusok száma: 2.
• Hálózati rendszer: TT.
• Védelmi módok: L-N / N-PE.
• Névleges feszültség Un: 230 V AC.
• Frekvencia: 50-60 Hz.
• Uc L-N: 275 V AC.
• Uc N-PE: 255 V AC.
• Iimp L-N, 10/350 µs hullám: 12,5 kA.
• Iimp N-PE, 10/350 µs hullám: 25 kA.
• In L-N, 8/20 µs hullám: 20 kA.
• In N-PE, 8/20 µs hullám: 25 kA.
• Imax L-N, 8/20 µs hullám: 65 kA.
• Imax N-PE, 8/20 µs hullám: 65 kA.
• Up L-N: ≤1,3 kV.
• Up N-PE: ≤1,5 kV.
• Isccr rövidzárlati állóképesség: 25 kA.
• Maximális előtétbiztosíték: 200 A gG.
• Követőáram Ifi: 100 A.
• Reakcióidő L-N: ≤25 ns.
• Reakcióidő N-PE: ≤100 ns.
• Dinamikus hőkioldás: igen.
• Leválasztási mód: nyitott áramkör.
• Kivitel: kihúzható.
• Cserélhető patronok: igen.
• Vizuális jelzés: zöld OK / nem zöld csere szükséges.
• Távoli jelzés: nem.
• Távoli jelzéses változat: 77738206.
• Fordítható ház: igen.
• Biconnect csatlakozás: igen.
• DIN-modulok száma: 2.
• Szerelés: DIN-sín.
• Megközelítő méretek: 36 x 90 x 76 mm.
• Védettség: IP20.
• Szigetelőanyag: PA66 CT1.
• Éghetőség: UL94 V-0.
• Rugalmas vezető: 6-35 mm².
• Hajlékony vezető: 6-25 mm².
• Meghúzási nyomaték: 3 Nm.
• Üzemi hőmérséklet: -40 és +85 °C között.
• Relatív páratartalom: 5-95%.
• Vonali patron: PSC-12,5/230, 77738601 cikkszám.
• Nulla patron: PSC-25N, 77738613 cikkszám.
• Szabványok: IEC 61643-11 és EN 61643-11.

Nagy teljesítményű 1+2 típusú védelem mindössze 2 modulban

A Cirprotec PSC2-12,5/230 TT egyesíti az 1. és 2. típusú védelmet egy kompakt eszközben 230 V-os egyfázisú TT hálózatokhoz. Az L-N közötti 12,5 kA Iimp, a 65 kA Imax, a 20 kA In és a ≤1,3 kV Up magas szintű védelmet biztosít különböző tranziens túlfeszültségek ellen.

A kihúzható kialakítás, a cserélhető patronok, a vizuális jelzés, a fordítható ház és a Biconnect csatlakozás egyszerűbbé teszik a telepítést és a későbbi karbantartást, miközben a mindössze 2 modul szélesség optimalizálja a rendelkezésre álló helyet az elosztószekrényben.

Fontos: a kereskedelmi névben szereplő 12,5 kA érték a 10/350 µs hullámformájú Iimp impulzusáramra vonatkozik L-N között, amely az 1. típusú besorolás sajátja. A 8/20 µs hullámformájú maximális kisülési áram (Imax) 65 kA. Ez a referencia nem tartalmaz távoli kontaktust; ehhez a 77738206 változat tartozik.
