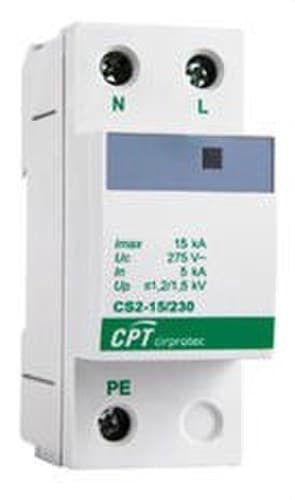

Egypólusú átmeneti túlfeszültség-védő 1P+N 15kA

A Cirprotec CS2-15/230 túlfeszültség-levezető, 77705211 cikkszámmal, egy 2-es típusú készülék, amelyet egyfázisú villamos berendezések rövid idejű feszültségcsúcsok elleni védelmére terveztek. Belső 1+1, 2 pólusú kialakítással rendelkezik, TT és TNS hálózatokra alkalmas, és az L-N valamint N-PE módokat védi, kompakt megoldást kínálva lakossági, kereskedelmi és tercier elosztószekrényekhez.

A CS2-15/230 maximális kisülési árama, az Imax, 15 kA, a névleges kisülési árama, az In, 5 kA, mindkettő 8/20 µs hullámformával. 230 V AC névleges feszültségen működik, 275 V folyamatos üzemi maximális feszültséget (Uc) fogad el, és mindössze 2 modult foglal el DIN-sínen.

2-es típusú túlfeszültség-védelem

A Cirprotec 77705211 az EN 61643-11 szerint 2-es típusú, az IEC 61643-11 szerint pedig II. osztályú túlfeszültség-levezető. Feladata a hálózati kapcsolások vagy a villámcsapások közvetett hatásai által indukált tranziens túlfeszültségek korlátozása.

A Cirprotec a CS 15 sorozatot második védelmi fokozatként ajánlja olyan elosztókban, ahol már van 1-es típusú védelem, vagy első fokozatként üzletekben, lakásokban és más olyan létesítményekben, amelyek nincsenek közvetlenül kitéve villámcsapásnak, és nincs külső villámvédelmi rendszerük.

1+1 konfiguráció egyfázisú hálózathoz

Bár kereskedelmi szempontból 1P+N egyfázisú védőként is leírható, a Cirprotec műszakilag ezt a cikkszámot 1+1, 2 pólusú belső konfigurációval azonosítja.

A védelmi módok:

• L-N: védelem a fázis és a nulla között.
• N-PE: védelem a nulla és a védővezető között.

Ez az architektúra különösen egyfázisú, TT és TNS kompatibilis rendszerekhez készült.

15 kA Imax és 5 kA In

A CS2-15/230 15 kA maximális kisülési áramot (Imax) és 5 kA névleges kisülési áramot (In) biztosít, mindkettőt 8/20 µs hullámformával vizsgálva.

• Imax: 15 kA.
• In: 5 kA.
• Hullámforma: 8/20 µs.

Ezek az értékek határozzák meg a védőeszköz képességét a tranziens impulzusok vezetésére az alkalmazandó szabványok által meghatározott feltételek mellett.

Védelmi szint Up

A Cirprotec a csatlakozási módtól függően eltérő védelmi szinteket ad meg:

• Up L-N között: ≤1,2 kV.
• Up N-PE között: ≤1,5 kV.

Az Up szint azt a maradék feszültséget jelzi, amely a védőeszköz kapcsain jelen van a szabványos vizsgálati körülmények közötti működés során.

275 V maximális folyamatos üzemi feszültség

A védőeszköz 230 V AC, 50-60 Hz névleges feszültségre készült, és 275 V maximális folyamatos üzemi feszültséget (Uc) fogad el mind L-N, mind N-PE között.

A megfelelő Uc kiválasztása lehetővé teszi, hogy a készülék a hálózat normál ingadozásai során is üzemben maradjon, miközben nem veszélyezteti a tranziens túlfeszültségek elleni funkcióját.

10 kA rövidzárlati kapacitás

A CS2-15/230 a Cirprotec által megadott feltételek szerint 10 kA Isccr rövidzárlati kapacitással rendelkezik.

A gyártó emellett legfeljebb 63 A típusú gG előtétbiztosítót ír elő. A túláramvédelmi eszközökkel való koordinációt a telepítés tényleges jellemzői szerint kell elvégezni.

Gyors válasz tranziens impulzusokra

A megadott válaszidők:

• L-N: ≤25 ns.
• N-PE: ≤100 ns.

Ez a gyors működés lehetővé teszi a nagyon rövid idejű túlfeszültségek korlátozását, mielőtt azok továbbterjednének az alsóbb körökben csatlakoztatott berendezések felé.

LED állapotjelző

A 77705211 cikkszám vizuális LED jelzést tartalmaz, amely megkönnyíti a védőeszköz állapotának ellenőrzését az ellenőrzési és karbantartási munkák során.

Ez a változat nem tévesztendő össze a 77705212 cikkszámmal, amely a távoli jelzéssel rendelkező megfelelő modell.

2 modulos DIN monoblokk kivitel

A Cirprotec CS2-15/230 monoblokk kialakítású, és 2 modult foglal el DIN-sínen. Méretei megközelítőleg 36 mm szélesek, 90 mm magasak és 58 mm mélyek.

Ez a kompakt formátum megkönnyíti az integrálását olyan elosztószekrényekbe, ahol a rendelkezésre álló hely korlátozott.

Legfeljebb 35 mm²-es vezetékekhez való sorkapcsok

A kapcsok az alábbi keresztmetszeteket fogadják:

• Rugalmas vezető: 6–25 mm².
• Rugalmas vezető: 6–25 mm².
• Meghúzási nyomaték: 4 Nm.

A vezetők végleges keresztmetszetét a telepítés kialakítása és az alkalmazandó előírások szerint kell meghatározni.

IP20 védelem és önkioltó ház

A készülék IP20 védettségű, és megfelelő szekrények vagy burkolatok belsejébe történő szerelésre szolgál.

A szigetelő ház üvegszállal erősített polikarbonátból, PC+FV-ből készül, szürke RAL 7035 színben, UL94 V-0 éghetőségi besorolással.

Széles hőmérsékleti tartomány

A Cirprotec -40 és +85 °C közötti üzemi hőmérséklet-tartományt és 5–95% megengedett relatív páratartalmat ad meg.

A Cirprotec CS2-15/230 alkalmazásai

• Egyfázisú elosztószekrények.
• Lakások és lakóépületek.
• Kereskedelmi helyiségek.
• Irodák.
• Tercier szektorbeli létesítmények.
• Kompatibilis ipari létesítmények.
• Elektromos és elektronikus berendezések védelme.
• TT és TNS hálózatok.
• Második védelmi fokozat 1-es típusú védőeszköz mögött.
• Első fokozat olyan létesítményekben, amelyek nincsenek közvetlenül kitéve villámcsapásnak, ha a kialakítás ezt lehetővé teszi.

A Cirprotec 77705211 műszaki jellemzői

• Márka: Cirprotec.
• Cikkszám: 77705211.
• Modell: CS2-15/230.
• Sorozat: CS 15.
• Típus: tranziens túlfeszültség-levezető.
• EN besorolás: 2-es típus.
• IEC besorolás: II. osztály.
• Belső konfiguráció: 1+1.
• Pólusok száma: 2.
• Alkalmazás: egyfázisú hálózat.
• Hálózati konfigurációk: TT és TNS.
• Védelmi módok: L-N / N-PE.
• Névleges feszültség Un: 230 V AC.
• Frekvencia: 50-60 Hz.
• Uc L-N: 275 V AC.
• Uc N-PE: 275 V AC.
• Névleges kisülési áram In: 5 kA, 8/20 µs hullám.
• Maximális kisülési áram Imax: 15 kA, 8/20 µs hullám.
• Up L-N: ≤1,2 kV.
• Up N-PE: ≤1,5 kV.
• Rövidzárlati kapacitás Isccr: 10 kA.
• Maximális előtétbiztosító: 63 A gG.
• L-N válaszidő: ≤25 ns.
• N-PE válaszidő: ≤100 ns.
• Állapotjelzés: LED.
• Távoli jelzés: nem ennél a cikkszámnál.
• Kivitel: monoblokk.
• Modulok száma: 2.
• Szerelés: DIN-sín.
• Szélesség: kb. 36 mm.
• Magasság: kb. 90 mm.
• Mélység: kb. 58 mm.
• Nettó tömeg: 0,118 kg.
• Védettség: IP20.
• Szigetelő anyag: PC+FV.
• Szín: szürke RAL 7035.
• Éghetőség: UL94 V-0.
• Rugalmas vezető: 6-25 mm².
• Rugalmas vezető: 6-25 mm².
• Meghúzási nyomaték: 4 Nm.
• Üzemi hőmérséklet: -40 és +85 °C között.
• Relatív páratartalom: 5-95%.
• Szabványok: IEC 61643-11 és EN 61643-11.

Kompakt 2-es típusú védelem egyfázisú hálózatokhoz

A Cirprotec CS2-15/230 1+1 konfigurációt, 15 kA Imax-ot, 5 kA In-t és akár ≤1,2 kV védelmi szintet kínál fázis és nulla között, mindezt mindössze 2 DIN-modulos monoblokk kivitelben. Kifejezetten alkalmas elosztószekrények védelmére tranziens túlfeszültségek ellen TT és TNS hálózatokban.

LED jelzése, 10 kA Isccr kapacitása, széles hőmérsékleti tartománya és a legfeljebb 35 mm²-es vezetékekhez való kapcsai megkönnyítik a lakossági, kereskedelmi és professzionális létesítményekbe való beépítését.

Fontos: ez a készülék kizárólag tranziens túlfeszültségek ellen véd. Nem nyújt védelmet tartós túlfeszültségek ellen, és nem helyettesíti a telepítéshez szükséges kismegszakítókat vagy áram-védőkapcsolókat.
