Állandó túlfeszültség-védő IGA 1P+N 40A

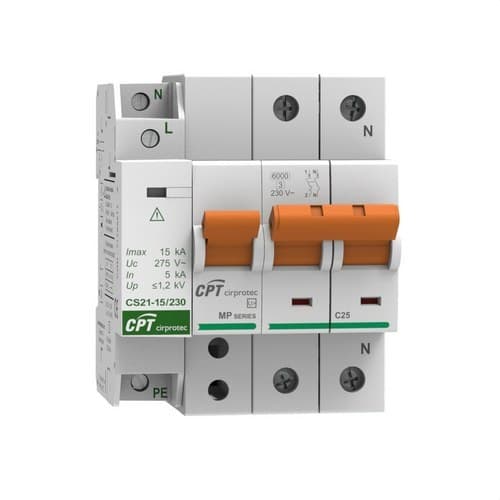

A Cirprotec V-CHECK 2MP-40-D + CS21 védelmi egység, 77706397C cikkszámmal, egy olyan védelmi készlet egyfázisú elektromos berendezésekhez, amely egyesíti a tartós túlfeszültség elleni védelmet, egy 40 A-es automatikus főkapcsolót (IGA) és a 2-es típusú tranziens túlfeszültség-védelmet. 1P+N konfigurációja lehetővé teszi a lakások és más 230 V-os egyfázisú létesítmények elosztótábláinak védelmét különböző feszültség-anomáliák ellen, kompakt és összehangolt megoldásként.

A készlet tartalmazza a V-CHECK 2MP-D-40 tartós túlfeszültség-védelmi modult 40 A-es C karakterisztikájú IGA-val, valamint egy 15 kA-es Cirprotec CS21 tranziens túlfeszültség-védőt. Ez a kombináció védelmet nyújt a hálózati feszültség tartós emelkedései és a rövid idejű tranziens csúcsok ellen, amelyeket kapcsolási műveletek vagy a villámcsapások közvetett hatásai okozhatnak.

Kombinált védelem tartós és tranziens túlfeszültségek ellen

A 77706397C cikkszám két egymást kiegészítő védelmi technológiát egyesít. A V-CHECK modul felügyeli a tartós túlfeszültségeket és működteti a beépített automatikus megszakítót, míg a CS21 modul korlátozza a tranziens túlfeszültségeket, és a gyártó által meghatározott feltételek között vezeti el azok energiáját.

• Tartós túlfeszültségek: POP védelem az UNE-EN 50550 szabvány szerint.
• Tranziens túlfeszültségek: 2-es típusú / II. osztályú védelem.
• Termikus-mágneses védelem: beépített 40 A-es, C karakterisztikájú IGA.
• Konfiguráció: egyfázisú 1P+N.

Beépített 40 A-es C karakterisztikájú IGA

A V-CHECK 2MP-D-40 egy 40 A-es, C karakterisztikájú automatikus főkapcsolót tartalmaz. Amellett, hogy részt vesz a berendezés lekapcsolásában, amikor a védelmi egység tartós túlfeszültséget érzékel, a kismegszakító túlterhelés és rövidzárlat elleni védelmet is biztosít a névleges jellemzőinek megfelelően.

A megadott megszakítóképesség ebben a termékcsaládban 6 kA az UNE-EN 60898-1 szerint.

POP tartós túlfeszültség-védő

A V-CHECK modul felügyeli a berendezés tápfeszültségét, és úgy lett kialakítva, hogy lekapcsolja azt, amikor a készülék által meghatározott határértéket meghaladó tartós túlfeszültség lép fel.

Ez a típusú rendellenesség jelentősen hosszabb ideig fennmaradhat, mint egy tranziens túlfeszültség, és károsíthatja a háztartási gépeket, elektronikus berendezéseket, tápegységeket és más csatlakoztatott fogyasztókat.

Védelem az UNE-EN 50550 szabványnak megfelelően

A V-CHECK MP-D sorozat POP tartós túlfeszültség-védőként készült az UNE-EN 50550 szabvány szerint, és előre bekábelezve, beépített automatikus megszakítóval kerül szállításra.

Ez az integráció megkönnyíti a szerelést az elosztótáblában, és csökkenti az egymástól független komponensek közötti összekötések szükségességét.

15 kA-es 2-es típusú tranziens védelem

A készlet egy Cirprotec CS21 tranziens túlfeszültség-védőt is tartalmaz, amely 2-es típusú az EN IEC 61643-11 szerint, és II. osztályú. Kifejezetten alkalmas elosztótáblák védelmére olyan létesítményekben, amelyek nincsenek közvetlenül kitéve villámcsapásnak, vagy második fokozatként, ha előtte 1-es típusú védelem található.

A CS21 maximális kisülési árama Imax 15 kA 8/20 µs hullámformával, névleges kisülési árama In pedig 5 kA.

Kompatk 2 pólusú CS21 egyetlen modulban

A CS21 tranziens védő belső 1+1, 2 pólusú kialakítású, és mindössze 1 DIN-sín modult foglal el. TT és TNS hálózatokhoz készült, és L-N, valamint N-PE módokban biztosít védelmet.

Monoblokk kialakítása lehetővé teszi a tranziens védelem hozzáadását minimális helyigénnyel az elosztótáblában.

230 V névleges feszültség

A készlet egyfázisú kisfeszültségű berendezésekhez készült. A CS21 230 V AC névleges feszültségen, 50-60 Hz frekvencián működik, míg a V-CHECK MP-D tartós túlfeszültség-védő 1F+N egyfázisú alkalmazásokhoz lett tervezve.

Tranziens védelem termikus lekapcsolással

A CS21 modul dinamikus termikus lekapcsolást tartalmaz. Ez a rendszer lehetővé teszi a védőelem belső lekapcsolását, amikor eléri élettartama végét, vagy olyan állapot lép fel, amely veszélyezteti a biztonságos működését.

Emellett LED-es vizuális állapotjelzéssel is rendelkezik, amely megkönnyíti a védő állapotának ellenőrzését.

A CS21 10 kA-es rövidzárlati képessége

A CS21 tranziens túlfeszültség-modul esetében a Cirprotec 10 kA Isccr rövidzárlati képességet és legfeljebb 63 A típusú gG előtétbiztosítót ad meg.

A túláramvédelmi eszközökkel való koordinációt a gyártó előírásainak és a tényleges telepítés jellemzőinek figyelembevételével kell elvégezni.

DIN-sínre szerelés

A készlet minden eleme moduláris DIN-sínre szerelésre készült. A tartós túlfeszültség-védő IGA-val 3 modult foglal el, a CS21 pedig 1 modult, így a teljes készlet körülbelül 4 DIN-modult igényel.

Ez a kialakítás lehetővé teszi a fő feszültségvédelmi elemek kis helyen történő integrálását az elosztótáblában.

A tranziens védő csatlakozásai

A CS21 6–35 mm² keresztmetszetű merev vezetékeket és 6–25 mm² keresztmetszetű hajlékony vezetékeket fogad. Házának anyaga polikarbonát, UL94 V-0 éghetőségi besorolással.

A vezetők végleges keresztmetszetét a telepítés jellemzői, a meglévő védelmek és az alkalmazandó villamos szabványok szerint kell kiválasztani.

A CS21 széles környezeti tartománya

A Cirprotec a CS21 számára -40 és +85 °C közötti üzemi hőmérséklet-tartományt és 5–95% közötti megengedett relatív páratartalmat ad meg.

A Cirprotec 77706397C alkalmazási területei

• Lakóépületek egyfázisú elosztótáblái.
• Lakások és hétvégi házak.
• Kereskedelmi helyiségek.
• Irodák és kisvállalkozások.
• Társasházak.
• Elosztótáblák felújítása.
• Olyan létesítmények, ahol 40 A-es IGA szükséges.
• Elektromos és elektronikus berendezések védelme tartós és tranziens túlfeszültségek ellen.

A Cirprotec 77706397C műszaki jellemzői

• Márka: Cirprotec.
• Cikkszám: 77706397C.
• Készlet: V-CHECK 2MP-40-D + CS21.
• Típus: kombinált védelem tartós és tranziens túlfeszültségek ellen IGA-val.
• Alkalmazás: egyfázisú telepítés.
• Konfiguráció: 1P+N.
• IGA névleges árama: 40 A.
• IGA karakterisztika: C.
• IGA megszakítóképessége: 6 kA az UNE-EN 60898-1 szerint.
• Tartós túlfeszültség elleni védelem: igen.
• POP szabvány: UNE-EN 50550.
• Tranziens túlfeszültség elleni védelem: igen.
• Tranziens védő: CS21.
• Tranziens besorolás: 2-es típus / II. osztály.
• CS21 konfiguráció: 1+1, 2 pólusú.
• CS21 névleges feszültsége: 230 V AC.
• Frekvencia: 50-60 Hz.
• Maximális kisülési áram Imax: 15 kA, 8/20 µs hullám.
• Névleges kisülési áram In: 5 kA, 8/20 µs hullám.
• CS21 rövidzárlati képessége Isccr: 10 kA.
• CS21 maximális előtétbiztosítója: 63 A gG.
• Dinamikus termikus lekapcsolás: igen.
• CS21 állapotjelzés: vizuális LED-del.
• CS21 hálózati konfigurációk: TT és TNS.
• Védelmi módok: L-N / N-PE.
• CS21 kivitel: monoblokk.
• A tartós védő + IGA modulok száma: 3.
• CS21 modulok száma: 1.
• A készlet hozzávetőleges helyigénye: 4 DIN-modul.
• Szerelés: DIN-sín.
• CS21 által fogadott merev vezeték: 6-35 mm².
• CS21 által fogadott hajlékony vezeték: 6-25 mm².
• CS21 szigetelőanyaga: polikarbonát.
• Éghetőség: UL94 V-0.
• CS21 üzemi hőmérséklete: -40 és +85 °C között.
• CS21 relatív páratartalma: 5-95%.
• A tranziens védő szabványai: IEC 61643-11 / EN IEC 61643-11.
• A készlet EAN-kódja: 8435297856047.

Átfogó védelem 40 A-es egyfázisú elosztótáblákhoz

A Cirprotec 77706397C lehetővé teszi, hogy egyetlen készletben egyesüljön egy C karakterisztikájú 40 A-es IGA, a tartós túlfeszültség elleni POP védelem és egy 15 kA-es 2-es típusú levezető a tranziens túlfeszültségek ellen. Ez a kombináció különösen alkalmas olyan egyfázisú elosztótáblákhoz, ahol a berendezés és a csatlakoztatott eszközök védelme egyaránt fontos a hálózati feszültség különböző zavarai ellen.

Előre bekábelezett kialakítása, moduláris formátuma és a kompakt CS21 beépítése megkönnyíti a szerelést, és csökkenti a szükséges helyet a teljesen különálló eszközökből álló megoldásokhoz képest.

Fontos: a 77706397C cikkszám a címben megadott tartós védelem és IGA mellett tranziens túlfeszültség elleni védelmet is tartalmaz. A készlet kiválasztását, összehangolását és telepítését a hálózati séma és a Cirprotec utasításai szerint kell elvégezni.
