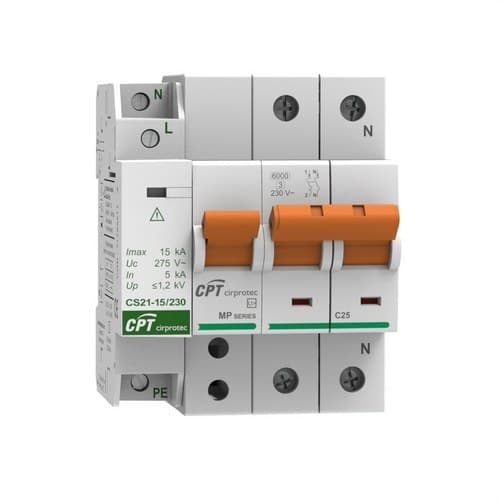

Állandó túlfeszültség-védő IGA 1P+N 25A

A Cirprotec V-CHECK 2MP-D-25 + CS21 túlfeszültség-védő, 77706395C cikkszámmal, egyfázisú villamos berendezésekhez készült védelmi egység, amely egyesíti a tartós túlfeszültség elleni védelmet, egy 25 A-es automatikus főkapcsolót (IGA) és a 2-es típusú tranziens túlfeszültség-védelmet. 1P+N kialakítása különösen alkalmas lakások, üzlethelyiségek és egyéb 230 V-os egyfázisú rendszerek elosztószekrényeihez.

A készlet a V-CHECK 2MP-D-25 tartós túlfeszültség-védőből, beépített 25 A-es C karakterisztikájú IGA-val, valamint a CS21-15/230 tranziens védőből áll. Így egyetlen megoldás képes kezelni a tartós feszültségnövekedéseket és korlátozni a nagyon rövid idejű tranziens feszültségcsúcsokat, amelyek kapcsolási műveletekhez vagy a villámcsapások közvetett hatásaihoz kapcsolódnak.

Kombinált védelem tartós és tranziens túlfeszültségek ellen

A 77706395C cikkszám két egymást kiegészítő védelmi típust egyesít:

• Tartós túlfeszültségek: a V-CHECK felügyeli a tápfeszültséget, és a beépített IGA-ra hat, amikor a készülék működési görbéjének megfelelő tartós rendellenesség lép fel.
• Tranziens túlfeszültségek: a CS21 korlátozza a rövid idejű feszültségimpulzusokat, és a zavar energiáját a föld felé vezeti el.
• Túlterhelések és rövidzárlatok: a 25 A-es IGA biztosítja az áramkör megfelelő mágneses-hőkioldós védelmét.

Ez a kombináció segít megvédeni mind a hálózat vezetékeit, mind a downstream oldalon csatlakoztatott elektromos és elektronikus berendezéseket.

Beépített 25 A-es C karakterisztikájú IGA

A V-CHECK 2MP-D-25 egy 25 A-es, C karakterisztikájú automatikus mágneses-hőkioldós megszakítót tartalmaz. A készülék gyárilag előkábelezett, ami leegyszerűsíti a szerelést és csökkenti a további bekötések számát az elosztószekrényben.

A C karakterisztika gyakori az olyan elosztó áramkörökben, ahol mérsékelt indítóáramok jelentkezhetnek. Az ehhez a családhoz tartozó megszakítók megszakítóképessége 6 kA az UNE-EN 60898 szerint.

POP tartós túlfeszültség elleni védelem

A V-CHECK modul a hálózati feszültség rendellenes és tartós emelkedésének érzékelésére szolgál. Az ilyen típusú túlfeszültség többek között a nullavezetővel kapcsolatos problémák miatt alakulhat ki, és a villamos fogyasztókat hosszabb ideig a tervezettnél magasabb feszültségnek teheti ki.

Amikor a készülék által meghatározott görbének megfelelő tartós túlfeszültségi állapotot érzékel, a rendszer a beépített automatikus megszakító nyitását idézi elő, és leválasztja a védett berendezést.

POP védelem az UNE-EN 50550 szerint

A Cirprotec a V-CHECK MP-D termékcsaládot háztartási POP tartós túlfeszültség-védelemként az UNE-EN 50550 szabványnak megfelelően, beépített automatikus megszakítóval azonosítja.

A megoldás különösen olyan kisfeszültségű elosztószekrényekhez ajánlott, ahol a tartós túlfeszültség felügyeletét és a mágneses-hőkioldós védelmet egyetlen egységben kívánják integrálni.

2-es típusú, 15 kA-es tranziens védelem

A 77706395C készlet egy Cirprotec CS21-15/230 védőt is tartalmaz, amely az EN 61643-11 szerint 2-es típusú, az IEC 61643-11 szerint II. osztályú besorolású.

A CS21 15 kA maximális kisülési árammal (Imax) rendelkezik 8/20 µs hullámformán, és kisfeszültségű elosztószekrényekben a tranziens túlfeszültségek korlátozására szolgál.

• Besorolás: 2-es típus / II. osztály.
• Imax L-N: 15 kA, 8/20 µs hullám.
• Imax N-PE: 15 kA, 8/20 µs hullám.
• Névleges kisülési áram In: 5 kA.

1+1 kialakítású tranziens védő

A CS21 belső 1+1, 2 pólusú kialakítást használ, amelyet kifejezetten egyfázisú, fázis-, nulla- és védővezetős rendszerekhez terveztek.

A védelmi módok L-N és N-PE, így koordinált védelmet biztosít a fázis és nulla, valamint a nulla és föld között.

TT és TNS hálózatokkal kompatibilis

A Cirprotec a CS21-15/230 modellt TT és TNS hálózati konfigurációkhoz specifikálja. A telepítést a gyártó által megadott bekötési séma szerint kell elvégezni, különös figyelmet fordítva a nullavezetőre és a PE védővezető csatlakoztatására.

230 V AC névleges feszültség

A CS21 védő 230 V AC névleges feszültségen, 50-60 Hz frekvencián működik. Fázis és nulla között a maximális folyamatos üzemi feszültsége 275 V.

Ezek a jellemzők alkalmassá teszik a készüléket a megadott konfigurációval kompatibilis, hagyományos kisfeszültségű egyfázisú elosztószekrényekhez.

A CS21 védelmi szintje

A tranziens védőmodul esetében a Cirprotec Up ≤1,2 kV védelmi szintet ad meg fázis és nulla között, valamint ≤1,5 kV-ot nulla és föld között.

Az Up szint a védő működése során, a meghatározott vizsgálati feltételek mellett megjelenő maradékfeszültséget jelenti, és fontos paraméter a downstream oldalon telepített berendezésekkel való koordinációhoz.

A CS21 10 kA-es rövidzárlati képessége

A CS21 tranziens védő Isccr rövidzárlati képessége 10 kA, és a Cirprotec ehhez a modulhoz legfeljebb 63 A típusú gG előtétbiztosítót ad meg.

A túláramvédelmi eszközökkel való végleges koordinációt a telepítés sémája és a tényleges rendszerjellemzők alapján kell elvégezni.

Dinamikus hőleválasztás

A CS21 dinamikus hőleválasztó rendszerrel rendelkezik, amely belsőleg leválasztja a védőelemet, amikor az élettartamának végéhez ér vagy rendellenes működési állapotba kerül.

Ez a funkció hozzájárul a készülék biztonságos működésének fenntartásához a teljes élettartam során.

LED-es vizuális jelzés

A tranziens túlfeszültség-modul LED-es vizuális jelzéssel rendelkezik, amely megkönnyíti az állapot ellenőrzését az ellenőrzési és karbantartási műveletek során.

A készletben használt standard CS21-15/230 referencia nem tartalmaz távjelző érintkezőt.

Kompatk 4 DIN-modulos kialakítás

A monofázisú V-CHECK 3 DIN-modult foglal el, a kompakt CS21 pedig további 1 modult. A készlet így összesen körülbelül 4 modulnyi helyet igényel az elosztószekrényben.

Mindkét komponens DIN-sínre szerelhető, ami megkönnyíti az integrálást a rendszer többi moduláris védelmi eleme mellé.

CS21 mindössze 1 modulban

A CS21 egyik kiemelkedő jellemzője a rendkívül kompakt monoblokk formátum. A 2 védelmi pólust mindössze 1 DIN-modulban integrálja, így 2-es típusú védelmet lehet hozzáadni anélkül, hogy a hagyományos kétpólusú levezető megszokott helyigényét elfoglalná.

A tranziens védő sorkapcsai

A CS21 az alábbiakat fogadja:

• Rugalmas vezetők: 6-tól 35 mm²-ig.
• Hajlékony vezetők: 6-tól 25 mm²-ig.

A használt keresztmetszetet a telepítés jellemzői és a Cirprotec utasításai alapján kell meghatározni.

A CS21 széles környezeti tartománya

A tranziens modul -40 és +85 °C között, valamint 5 és 95% közötti relatív páratartalom mellett működésre kész.

Burkolata polikarbonátból készül, UL94 V-0 éghetőségi besorolással rendelkezik, és RAL 7035 szürke kivitelű.

A Cirprotec 77706395C alkalmazási területei

• Lakások egyfázisú elosztószekrényei.
• Apartmanok és hétvégi házak.
• Kereskedelmi helyiségek.
• Irodák és kisvállalkozások.
• Társasházak.
• Elosztószekrény-felújítások.
• 25 A-es IGA-val rendelkező egyfázisú rendszerek.
• Háztartási gépek és elektronikus berendezések védelme a feszültséganomáliák ellen.

A Cirprotec 77706395C műszaki jellemzői

• Márka: Cirprotec.
• Referencia: 77706395C.
• Készlet: V-CHECK 2MP-D-25 + CS21-15/230.
• Típus: kombinált védelem tartós és tranziens túlfeszültségek ellen IGA-val.
• Alkalmazás: egyfázisú rendszerek.
• Kialakítás: 1P+N / 1F+N.
• Névleges feszültség: 230 V AC.
• Beépített IGA: igen.
• IGA névleges árama: 25 A.
• IGA karakterisztika: C.
• Megszakítóképesség: 6 kA az UNE-EN 60898 szerint.
• Tartós túlfeszültség elleni védelem: igen.
• POP védelem: az UNE-EN 50550 szerint.
• Előkábelezett V-CHECK: igen.
• Tranziens túlfeszültség elleni védelem: igen.
• A túlfeszültség-védő modellje: CS21-15/230.
• A CS21 belső kialakítása: 1+1.
• A CS21 pólusainak száma: 2.
• A CS21 EN besorolása: 2-es típus.
• A CS21 IEC besorolása: II. osztály.
• Hálózati konfigurációk: TT és TNS.
• Védelmi módok: L-N / N-PE.
• Imax: 15 kA, 8/20 µs hullám.
• In: 5 kA, 8/20 µs hullám.
• Uc L-N: 275 V AC.
• Up L-N: ≤1,2 kV.
• Up N-PE: ≤1,5 kV.
• A CS21 Isccr rövidzárlati képessége: 10 kA.
• A CS21 maximális előtétbiztosítója: 63 A gG.
• Dinamikus hőleválasztás: igen.
• A CS21 vizuális jelzése: LED.
• Távjelzés: nem.
• A V-CHECK modulok száma: 3.
• A CS21 modulok száma: 1.
• Teljes hozzávetőleges helyigény: 4 DIN-modul.
• Szerelés: DIN-sín.
• A CS21 által fogadott merev vezető: 6-35 mm².
• A CS21 által fogadott hajlékony vezető: 6-25 mm².
• A CS21 üzemi hőmérséklete: -40 és +85 °C között.
• Relatív páratartalom a CS21 esetében: 5-95%.
• A CS21 szigetelőanyaga: polikarbonát.
• A CS21 éghetősége: UL94 V-0.
• Fő szabványok: UNE-EN 50550 és IEC/EN 61643-11.
• A készlet EAN-kódja: 8435297857129.

Átfogó védelem 25 A-es egyfázisú elosztószekrényekhez

A Cirprotec 77706395C egyetlen készletben egyesíti a C karakterisztikájú 25 A-es IGA-t, a tartós túlfeszültség elleni védelmet és a 15 kA Imax értékű 2-es típusú levezetőt. Így különböző elektromos kockázatok fedhetők le egy moduláris megoldással, amely különösen alkalmas egyfázisú elosztószekrényekhez.

A gyárilag előkábelezett V-CHECK leegyszerűsíti a tartós védelem szerelését, míg a kompakt CS21 mindössze egy DIN-modullal egészíti ki a tranziens védelmet. Az eredmény egy körülbelül 4 modulnyi megoldás lakásokhoz, üzlethelyiségekhez és más kompatibilis rendszerekhez.

Fontos: bár a megadott cím csak a tartós túlfeszültség elleni védelmet és a 25 A-es IGA-t említi, a teljes 77706395C referencia a 15 kA-es CS21 tranziens védővel együtt kerül forgalomba. A telepítést a Cirprotec kapcsolási rajza szerint és szakképzett személyzetnek kell elvégeznie.
