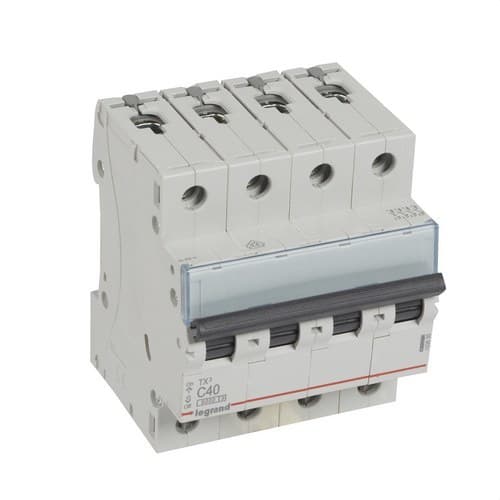

TX3 4P 40A C görbe mágneses-mechanikus megszakító, 6kA

A Legrand TX³ 403630 kismegszakító egy 4 pólusú, 40 amperes automatikus megszakító, amelyet elektromos berendezések túlterhelés és rövidzárlat elleni védelmére terveztek. C kioldási karakterisztikával, 400 volt névleges feszültséggel és 6 kiloamperes megszakítóképességgel 400 volton az EN 60898-1 szerint rendelkezik.

4 modul széles kivitele és DIN sínre szerelhető kialakítása megkönnyíti a beépítést lakossági, kereskedelmi és ipari elosztótáblákba. A magnetotermikus védelem mellett az eszköz az áramkör vezérlésére és leválasztására is használható, és a Legrand DX³ termékcsalád különböző segéd- és tartozékelemeivel is kompatibilis.

Legrand TX³ 4 pólusú, 40 amperes kismegszakító

A 403630 cikkszám a Legrand TX³ automatikus megszakító családhoz tartozik. 4 összes pólussal és 4 védett pólussal rendelkezik, így a készülék minden pólusán magnetotermikus védelmet biztosít.

A névleges áram 40 amper, a névleges üzemi feszültség pedig 400 volt váltakozó áram, a Legrand által megadott névleges tartomány 360 és 440 volt között van.

Védelem túlterhelés és rövidzárlat ellen

Az automatikus megszakító két védelmi elvet kombinál. A termikus rész a tartós túlterhelések ellen hat, amelyek a vezetékek túlmelegedését okozhatják, míg a mágneses kioldás gyors működést biztosít a rövidzárlatból eredő nagy áramok esetén.

Ez a kombináció lehetővé teszi a kábelezés és a csatlakoztatott berendezések védelmét az elektromos hálózatban előforduló fő túláramhelyzetekkel szemben.

C kioldási karakterisztika

A Legrand 403630 C kioldási karakterisztikával rendelkezik. A gyártó ennél a karakterisztikánál a mágneses kioldási küszöböt a névleges áram 5 és 10-szerese között határozza meg.

Ebben a 40 amperes kivitelben a mágneses kioldás 200 és 400 amper között van. Ez a tulajdonság lehetővé teszi bizonyos pillanatnyi áramcsúcsok elviselését, miközben gyors reakciót biztosít rövidzárlat esetén.

6 kiloamperes megszakítóképesség 400 volton

Az EN 60898-1 szabvány szerint a kismegszakító 6 kiloamperes névleges megszakítóképességgel rendelkezik 400 volton.

230 voltos feszültségnél a Legrand 10 kiloamperes névleges megszakítóképességet ad meg az EN 60898-1 szerint.

Megszakítóképesség az IEC 60947-2 szerint

Az IEC 60947-2 szerint a Legrand által megadott végső megszakítóképesség:

• 6 kiloamper 400 volton.
• 10 kiloamper 230 volton.

A megszakítóképességi értékeket mindig a feszültséggel és a vonatkozó vizsgálati szabvánnyal együtt kell értelmezni.

3-as energiahatárolási osztály

A Legrand TX³ 403630 3-as energiahatárolási osztállyal rendelkezik az EN 60898-1 szerint.

Az energiahatárolás segít csökkenteni a rövidzárlat során az installáción áthaladó energiát, ezáltal mérsékelve a vezetékekre és az alsóbb oldali komponensekre ható hő- és elektrodinamikai igénybevételt.

DIN sínre szerelés és 4 modul szélesség

A kismegszakító DIN sínre szerelhető, és 4 modul szélességet foglal el.

Beépítési mélysége 44 milliméter, így moduláris elosztótáblákba integrálható áram-védőkapcsolók, kontaktorok, túlfeszültség-védelmi eszközök és egyéb védelmi és vezérlőberendezések mellé.

Méretek

• Szélesség: 70,8 milliméter.
• Magasság: 88 milliméter.
• Mélység: 77,8 milliméter.
• Beépítési mélység: 44 milliméter.
• Modulszélesség: 4 modul.

IP20 védett sorkapcsok

A csatlakozók IP20 védettséggel rendelkeznek, amely megfelelő beépítés esetén védelmet nyújt az ujjal történő véletlen érintés ellen.

A megszakító csavaros sorkapcsokat használ, és vezetékekkel, valamint kompatibilis gyűjtősínes elosztórendszerekkel is csatlakoztatható.

Csatlakozási kapacitás

• Rugalmas vezető: legfeljebb 25 négyzetmilliméter.
• Merev vezető: legfeljebb 35 négyzetmilliméter.

A bekötési kapacitás lehetővé teszi a kismegszakító használatát különböző keresztmetszetű vezetőkkel, a Legrand által meghatározott határokon belül.

Felső vagy alsó betáplálás

A TX³ 403630 lehetővé teszi a felső vagy alsó oldali elektromos betáplálást, ami nagyobb rugalmasságot biztosít a tábla tervezése és kábelezése során.

A Legrand rézvezetékkel vagy kompatibilis elosztó fésűvel történő csatlakoztatást is támogat, megkönnyítve több moduláris eszköz együttes betáplálását.

500 voltos szigetelési feszültség

A készülék névleges szigetelési feszültsége 500 volt. Emellett 4 kilovoltos névleges impulzus-állófeszültséggel rendelkezik.

• Névleges feszültség: 400 volt.
• Névleges feszültségtartomány: 360 és 440 volt között.
• Szigetelési feszültség: 500 volt.
• Impulzus-állófeszültség: 4 kilovolt.
• Frekvencia: 50 és 60 hertz között.

IP20 és IK02 védelem

Az automatikus megszakító IP20 védettségi fokozattal és IK02 mechanikai ütésállósággal rendelkezik.

A megadott szennyezettségi fokozat 2, a Legrand által specifikált műszaki jellemzők szerint.

Kompatibilis a Legrand DX³ segédberendezésekkel

A kismegszakító a Legrand DX³ sorozat kompatibilis segéd- és tartozékelemeivel kiegészíthető, így az elosztótábla funkciói a projekt igényei szerint bővíthetők.

A kínálatban vezérlő- és jelzősegédek, valamint kompatibilis működtetési megoldások is megtalálhatók. A tartozék kiválasztását a Legrand aktuális dokumentációjában kell ellenőrizni.

Beépített címketartó

Az előlap integrált címketartóval rendelkezik, amely lehetővé teszi a védett áramkör egyértelmű azonosítását.

Ez a tulajdonság megkönnyíti a telepítést, az ellenőrzést és a karbantartást, különösen olyan elosztótáblákban, amelyek sok áramkört tartalmaznak.

Halogénmentes kivitel

A Legrand ezt az automatikus megszakítót halogénmentes kivitelként határozza meg. A burkolat szürke, RAL 7035-höz hasonló színű.

A Legrand TX³ 403630 műszaki jellemzői

• Márka: Legrand.
• Termékcsalád: TX³.
• Cikkszám: 403630.
• EAN: 3245064036306.
• Terméktípus: magnetotermikus automatikus megszakító.
• Pólusok száma: 4.
• Védett pólusok száma: 4.
• Névleges áram: 40 amper.
• Kioldási karakterisztika: C.
• Mágneses küszöb: 200 és 400 amper között.
• Névleges feszültség: 400 volt váltakozó áram.
• Névleges feszültségtartomány: 360 és 440 volt között.
• Frekvencia: 50 és 60 hertz között.
• Megszakítóképesség EN 60898-1 szerint 400 volton: 6 kiloamper.
• Megszakítóképesség EN 60898-1 szerint 230 volton: 10 kiloamper.
• Végső megszakítóképesség IEC 60947-2 szerint 400 volton: 6 kiloamper.
• Végső megszakítóképesség IEC 60947-2 szerint 230 volton: 10 kiloamper.
• Névleges szigetelési feszültség: 500 volt.
• Impulzus-állófeszültség: 4 kilovolt.
• Energiahatárolási osztály: 3.
• Szennyezettségi fokozat: 2.
• Szerelési mód: DIN sín.
• Modulok száma: 4.
• Szélesség: 70,8 milliméter.
• Magasság: 88 milliméter.
• Mélység: 77,8 milliméter.
• Beépítési mélység: 44 milliméter.
• Védettségi fokozat: IP20.
• Ütésállóság: IK02.
• Maximális rugalmas vezető keresztmetszet: 25 négyzetmilliméter.
• Maximális merev vezető keresztmetszet: 35 négyzetmilliméter.
• Sorkapocs típusa: csavaros.
• Fésűs csatlakozás: igen, kompatibilis rendszerekkel.
• Betáplálás iránya: felső vagy alsó.
• Kompatibilis segédberendezések: igen.
• Címketartó: integrált.
• Halogénmentes: igen.
• Szín: RAL 7035-höz hasonló szürke.
• Tárolási hőmérséklet: -40 és 70 Celsius-fok között.

Tetrapólusú védelem elektromos elosztótáblákhoz

A Legrand TX³ 403630 4 pólusú védelemmel, 40 amper névleges árammal, C karakterisztikával és 6 kiloamperes megszakítóképességgel 400 volton védi az áramköröket túlterhelés és rövidzárlat ellen.

4 modul széles kivitele, DIN sínes szerelése, felső vagy alsó betáplálása, IP20 védett sorkapcsai, címketartója és a DX³ segédberendezésekkel való kompatibilitása megkönnyíti a beépítését lakossági, kereskedelmi és ipari elosztótáblákba.
