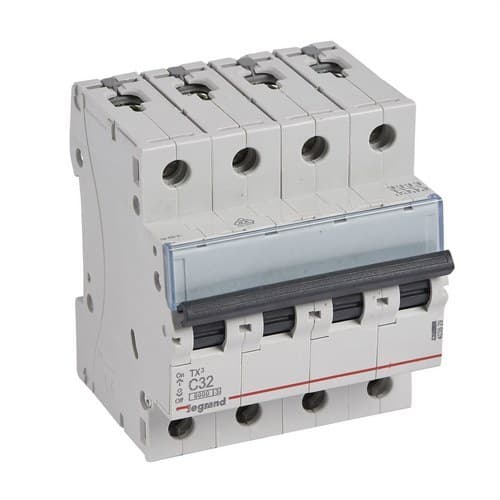

TX3 4P 32A C görbe mágneskapcsoló, 6kA

A Legrand TX³ 403629 kismegszakító egy négy pólusú automatikus megszakító, amelyet elektromos berendezések túlterhelés és rövidzárlat elleni védelmére terveztek. 4 védett pólussal, 32 amperes névleges áramerősséggel, C kioldási karakterisztikával és 400 volt váltakozó feszültségre vonatkozó névleges feszültséggel rendelkezik.

6 kiloamperes megszakítóképességével 400 volton az EN 60898-1 szerint ez a TX³ sorozatú kismegszakító alkalmas lakossági, kereskedelmi és egyéb elosztó rendszerekbe történő beépítésre. Moduláris kialakítása 4 modult foglal el, és DIN-sínre szerelhető.

Legrand TX³ 4 pólusú, 32 amperes kismegszakító

A 403629 cikkszám a Legrand TX³ automatikus kismegszakítók sorozatába tartozik. Fő feladata a kábelezés és a csatlakoztatott berendezések védelme a túláramokkal szemben, amelyek túlterhelés vagy rövidzárlat következtében léphetnek fel.

Az eszköz egyesíti a termikus védelmet, amely tartós túlterhelés esetén lép működésbe, valamint a mágneses védelmet, amely gyors leoldást biztosít nagy rövidzárlati áram esetén.

Védelmi funkcióján túl a Legrand szerint a megszakító használható a berendezés vezérlésére és leválasztására is, megkönnyítve az áramkör kézi lekapcsolását karbantartási vagy beavatkozási munkák során.

4 védett pólus

A Legrand TX³ 403629 4 összes pólussal és 4 védett pólussal rendelkezik. Mechanizmusa lehetővé teszi az áramkörhöz tartozó vezetők együttes bontását a kismegszakító leoldásakor.

Ez a négy pólusú kialakítás olyan rendszerekhez ideális, ahol egyetlen moduláris eszközzel kell négy vezetőt egyidejűleg védeni.

32 amperes névleges áramerősség

A kismegszakító névleges áramerőssége 32 amper. Ezt az értéket össze kell hangolni a vezetők keresztmetszetével, a terhelés jellemzőivel, a beépítési móddal és az áramkör várható üzemi körülményeivel.

A megfelelően kiválasztott automatikus megszakító segít megvédeni a kábelezést a folyamatosan elviselhetőnél nagyobb áramoktól.

C kioldási karakterisztika

A 403629 cikkszámú készülék C kioldási karakterisztikával rendelkezik. Az ilyen típusú megszakítóknál az azonnali mágneses kioldás akkor következik be, amikor az áram megközelítőleg a névleges áramerősség 5–10-szeresét éri el.

Ebben a 32 amperes modellben a Legrand 160 és 320 amper közötti mágneses küszöbértéket ad meg.

Ez a jellemző lehetővé teszi bizonyos rövid ideig tartó áramcsúcsok elviselését azonnali leoldás nélkül, miközben gyors reakciót biztosít a nagy rövidzárlati áramokkal szemben.

Termikus védelem túlterhelés ellen

Amikor az áramkörön átfolyó áram egy meghatározott ideig meghaladja a névleges értéket, a kismegszakító termikus mechanizmusa a контакtok nyitását idézi elő.

Ez a védelem segít megelőzni a kábelezés és más elektromos alkatrészek túlzott felmelegedését, amely akkor alakulhatna ki, ha a túlterhelés túl sokáig fennmaradna.

Mágneses védelem rövidzárlat ellen

Nagy rövidzárlati áram esetén a mágneses mechanizmus gyorsan működésbe lép, és megszakítja az áramkör tápellátását.

A két rendszer kombinációja lehetővé teszi, hogy egyetlen eszközben biztosított legyen a védelem az elektromos hálózatban előforduló két fő túláramtípus ellen.

6 kiloamperes megszakítóképesség

A Legrand 403629 névleges Icn megszakítóképessége 6 kiloamper 400 volton az EN 60898-1 szerint.

A megszakítóképesség azt mutatja meg, hogy az automatikus megszakító milyen mértékű rövidzárlati áramot képes biztonságosan megszakítani a szabvány és a gyártó által meghatározott feltételek mellett.

Az IEC 60947-2 szerint a Legrand továbbá 6 kiloamperes végleges Icu megszakítóképességet 400 volton és 10 kiloamperest 230 volton is megad.

3-as energiahatárolási osztály

A kismegszakító 3-as energiahatárolási osztállyal rendelkezik, amely az EN 60898-1 szerint ennél a paraméternél a legmagasabb szint.

Az energiahatárolás hozzájárul ahhoz, hogy rövidzárlat esetén kevesebb energia jusson át az áramkörön, a készülék működésére előírt feltételek között.

400 volt névleges feszültség

A Legrand TX³ 403629 400 volt váltakozó feszültségre készült, a gyártó által megadott névleges tartomány 360 és 440 volt között van.

Az üzemi frekvencia 50 és 60 hertz között van, így alkalmas a szokásos váltakozó áramú elosztóhálózatokba történő beépítésre.

4 modulos, DIN-sínes kivitel

Az automatikus megszakító DIN-sínre történő szerelésre készült az elosztószekrényben, és 4 modul szélességet foglal el.

Megközelítő méretei:

• Szélesség: 70,8 milliméter.
• Magasság: 88 milliméter.
• Mélység: 77,8 milliméter.
• Beépítési mélység: 44 milliméter.

A moduláris kialakítás megkönnyíti a beépítést áram-védőkapcsolók, kontaktorok és egyéb védelmi és vezérlőeszközök mellé.

Felső vagy alsó betáplálás

A Legrand 403629 rugalmas kábelezést tesz lehetővé az elosztószekrényben, mivel a betáplálás felülről és alulról is megvalósítható.

A csatlakoztatás réz kábellel vagy fogas típusú elosztó fésűvel is elvégezhető, mindig kompatibilis alkatrészek használatával és a gyártó szerelési előírásainak betartásával.

Különböző vezeték-keresztmetszetekhez alkalmas csatlakozás

A sorkapcsok különböző keresztmetszetű vezetők csatlakoztatására alkalmasak. A Legrand által megadott maximális értékek:

• Rugalmas vezető: legfeljebb 25 négyzetmilliméter.
• Rögzített vezető: legfeljebb 35 négyzetmilliméter.

A rendszer csavaros sorkapcsokat használ, és stabil csatlakozást biztosít az elosztószekrényben.

IP20 védettségű sorkapcsok

A megszakító IP20 védettségi fokozattal rendelkezik, a sorkapcsok kialakítása pedig a helyesen telepített készüléknél védelmet nyújt a feszültség alatt álló részek véletlen érintése ellen.

A Legrand által megadott mechanikai ütésállóság IK02.

Beépített címketartó

A kismegszakító előlapján címketartó található, amely lehetővé teszi a védett áramkör egyértelmű azonosítását.

Ez a funkció megkönnyíti a karbantartást, az ellenőrzést és az áramkörök beazonosítását több védelmi eszközt tartalmazó elosztószekrényekben.

Kompatibilis a Legrand DX³ segédberendezésekkel

A TX³ 403629 kismegszakító felszerelhető bizonyos Legrand DX³ segédberendezésekkel és tartozékokkal, így további vezérlési vagy jelzési funkciók is beépíthetők.

A Legrand a sorozathoz megfelelő, speciális csatlakozó tartozékkal az alumínium vezetők bekötését is lehetővé teszi.

Széles beépítési körülmény-tartomány

A termék műszaki adatlapja 2-es szennyezettségi fokozatot és -40 és 70 Celsius-fok közötti tárolási hőmérsékletet határoz meg.

A készülék RAL 7035-höz hasonló szürke színű, és a Legrand halogénmentes termékként sorolja be.

Megfelel az EN 60898-1 szabványnak

A Legrand TX³ 403629 megfelel a EN 60898-1 szabvány vonatkozó követelményeinek, amely a háztartási és hasonló célú elektromos berendezésekhez készült automatikus megszakítókra vonatkozik.

A cikkszám emellett AENOR tanúsítással is rendelkezik, amely megerősíti a 4 pólust, 400 voltot, 32 ampert, C karakterisztikát, 6 kiloamperes megszakítóképességet és 3-as energiahatárolási osztályt.

A Legrand 403629 műszaki jellemzői

• Márka: Legrand.
• Termékcsalád: TX³.
• Cikkszám: 403629.
• EAN: 3245064036290.
• Terméktípus: automatikus kismegszakító.
• Pólusok száma: 4.
• Védett pólusok száma: 4.
• Névleges áramerősség: 32 amper.
• Kioldási karakterisztika: C.
• Mágneses küszöbérték: 160 és 320 amper között.
• Névleges feszültség: 400 volt váltakozó áram.
• Névleges feszültségtartomány: 360 és 440 volt között.
• Frekvencia: 50 és 60 hertz között.
• Icn megszakítóképesség az EN 60898-1 szerint 400 volton: 6 kiloamper.
• Icu megszakítóképesség az IEC 60947-2 szerint 400 volton: 6 kiloamper.
• Icu megszakítóképesség az IEC 60947-2 szerint 230 volton: 10 kiloamper.
• Energiahatárolási osztály: 3.
• Modulok száma: 4.
• Szerelés: DIN-sín.
• Szélesség: 70,8 milliméter.
• Magasság: 88 milliméter.
• Mélység: 77,8 milliméter.
• Beépítési mélység: 44 milliméter.
• Védettségi fokozat: IP20.
• Ütésállóság: IK02.
• Szennyezettségi fokozat: 2.
• Maximális kapacitás rugalmas vezetővel: 25 négyzetmilliméter.
• Maximális kapacitás merev vezetővel: 35 négyzetmilliméter.
• Csatlakozás típusa: csavaros sorkapocs, kábel vagy elosztó fésű.
• Betáplálás iránya: felső vagy alsó.
• Tárolási hőmérséklet: -40 és 70 Celsius-fok között.
• Szín: szürke RAL 7035.
• Halogénmentes: igen.
• Címketartó: beépített.
• Kompatibilis DX³ segédberendezésekkel: igen.
• Fő szabvány: EN 60898-1.

Négy pólusú védelem elektromos berendezésekhez

A Legrand TX³ 403629 kismegszakító a 32 amperes névleges áramerősséget, a C karakterisztikát, a 4 pólusú védelmet és a 6 kiloamperes megszakítóképességet 400 volton egy kompakt, 4 modulos kivitelben egyesíti.

DIN-sínes szerelése, a felső vagy alsó betáplálás lehetősége, a legfeljebb 35 négyzetmilliméteres vezetők fogadása, a címketartó és a DX³ segédberendezésekkel való kompatibilitás megkönnyíti a beépítését olyan elosztószekrényekbe, ahol hatékony túlterhelés- és rövidzárlat-védelemre van szükség.
