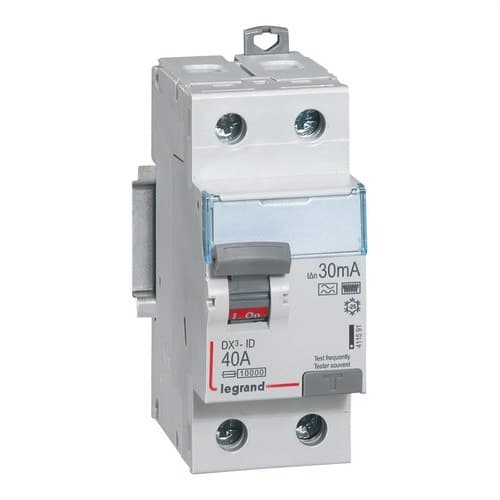

DX3 2P 40A 30mA HPI osztályú áram-védőkapcsoló

A Legrand DX³ 411591 áram-védőkapcsoló a föld felé szivárgó áramokkal összefüggő elektromos kockázatokkal szemben védi a személyeket. 2 pólussal, 40 amperes névleges árammal, 30 milliamperes differenciálérzékenységgel és 230 volt váltakozó feszültség névleges feszültséggel rendelkezik.

Ez a modell a Legrand HPI nagy immunitású áram-védőkapcsolóinak sorába tartozik, amelyeket a gyártó jelenleg F típus néven azonosít. Kialakítása nagyobb védelmet nyújt a villamos zavarok által okozott téves leoldásokkal szemben, miközben különböző maradékáram-formák érzékelésére is képes.

F típusú HPI, megerősített immunitással

A Legrand 411591 kifejezetten olyan létesítményekhez készült, ahol olyan zavarok léphetnek fel, amelyek hagyományos áram-védőkapcsolók nem kívánt leoldását okozhatják.

Az F típus képes váltakozó maradékáramok, pulzáló egyenáramok és nagyfrekvenciás maradékáramok érzékelésére, így megfelelő védelmet biztosít az elektronikus berendezéseket és teljesítményelektronikát tartalmazó fogyasztókkal ellátott rendszerekhez.

Ezenkívül a téves leoldásokkal szembeni megerősített immunitás hozzájárul a szolgáltatás folyamatosságának fenntartásához olyan létesítményekben, amelyek bizonyos elektromos zavaroknak vannak kitéve.

30 milliamperes érzékenység

Az áram-védőkapcsoló 30 milliamperes névleges differenciálárammal rendelkezik, amelyet általában a személyek kiegészítő védelmére használnak az áramütés veszélyével szemben, szivárgó áramok esetén.

A készülék folyamatosan felügyeli az áramkörbe belépő és onnan kilépő áram egyensúlyát. Amikor az előírt küszöbnél nagyobb maradékáramot érzékel, megszakítja az áramkört.

Az elektromos érintés elleni védelem mellett az áram-védőkapcsoló segít csökkenteni a tartós földzárlati hibaaramokkal kapcsolatos kockázatokat is, amelyek felmelegedést vagy tüzet okozhatnak.

2 pólusú, 40 amperes áram-védőkapcsoló

A 411591 cikkszámú készülék 2 pólusú, bipoláris kialakítású 230 voltos rendszerekhez, és legfeljebb 40 amper névleges áramot képes kezelni.

Formátuma lehetővé teszi a védett áramkörhöz tartozó vezetők egyidejű leválasztását, megkönnyítve a berendezés leválasztását szivárgás esetén vagy karbantartási munkák során.

Fontos: túláramvédelem nélküli áram-védőkapcsoló

A Legrand DX³ 411591 egy beépített túláramvédelem nélküli áram-védőkapcsoló. Fő feladata a föld felé szivárgó áramok érzékelése.

Ezért a berendezést a telepítéshez megfelelő túlterhelés- és rövidzárlat-védelmi eszközökkel kell kombinálni, például megfelelően méretezett kismegszakítóval.

10 kiloamperes rövidzárlati ellenállás

A készülék 10 kiloamperes rövidzárlati ellenállással és 3 kiloamperes impulzusáram-állósággal rendelkezik a Legrand által megadott műszaki adatok szerint.

Névleges szigetelési feszültsége 250 volt, az impulzusállósági feszültség pedig eléri a 4 kilovoltot.

Moduláris kivitel DIN-sínre

Az áram-védőkapcsoló DIN-sínre történő szerelésre készült villamos elosztószekrényekben, és 2 modult foglal el. Felső és alsó rögzítéssel is rendelkezik, hogy megkönnyítse a sínre történő fel- és leszerelést.

Beépítési mélysége 44 milliméter, hozzávetőleges méretei pedig 35,6 milliméter szélesség, 94,8 milliméter magasság és 77,8 milliméter mélység.

Csavaros sorkapcsos csatlakozás

A Legrand 411591 csavaros csatlakozós sorkapcsokat használ. A betáplálás a felső kapcsokon keresztül történik, a terhelés csatlakoztatása pedig az alsó kapcsokon keresztül.

0,75 és 35 négyzetmilliméter közötti sodrott vezetékeket, valamint 0,75 és 50 négyzetmilliméter közötti tömör vezetékeket fogad, megkönnyítve a különböző kábelkeresztmetszetű villamos elosztókba történő beépítést.

Tesztgomb az áram-védőkapcsoló ellenőrzéséhez

A készülék tesztgombbal van ellátva, amely lehetővé teszi a differenciálkioldó mechanizmus megfelelő működésének ellenőrzését. A Legrand javasolja a gomb rendszeres használatát az áram-védőkapcsoló működésének ellenőrzésére.

Továbbá címketartóval is rendelkezik az áramkör egyértelmű azonosításához, valamint a működtető kar be- és kikapcsolt állásának vizuális jelzésével.

Kompatibilis a DX³ sorozat segédberendezéseivel

Az áram-védőkapcsoló támogatja a Legrand DX³ sorozat kompatibilis segédberendezéseinek beépítését, lehetővé téve a jelzés, vezérlés vagy irányítás funkcióinak bővítését az elosztószekrény igényei szerint.

A Legrand 411591 műszaki jellemzői

• Márka: Legrand.
• Termékcsalád: DX³.
• Cikkszám: 411591.
• EAN: 3245064115919.
• Terméktípus: áram-védőkapcsoló.
• Besorolás: F típus, HPI szuperimmunizált.
• Pólusok száma: 2.
• Névleges áram: 40 amper.
• Differenciálérzékenység: 30 milliamper.
• Névleges feszültség: 230 volt.
• Feszültségtípus: váltakozó áram.
• Frekvencia: 50 hertz.
• Rövidzárlati ellenállás: 10 kiloamper.
• Impulzusáram-állóság: 3 kiloamper.
• Névleges szigetelési feszültség: 250 volt.
• Impulzusállósági feszültség: 4 kilovolt.
• Szelektív védelem: nem.
• Rövid idejű késleltetés: igen.
• Modulok száma: 2.
• Szerelés: DIN-sín.
• Beépítési mélység: 44 milliméter.
• Szélesség: 35,6 milliméter.
• Magasság: 94,8 milliméter.
• Teljes mélység: 77,8 milliméter.
• Védettségi fokozat: IP20.
• Ütésállóság: IK04.
• Szennyezettségi fok: 2.
• Üzemi hőmérséklet: -25 és 60 Celsius-fok között.
• Tárolási hőmérséklet: -40 és 70 Celsius-fok között.
• Sodrott vezeték keresztmetszete: 0,75 és 35 négyzetmilliméter között.
• Tömör vezeték keresztmetszete: 0,75 és 50 négyzetmilliméter között.
• Csatlakozás típusa: csavaros sorkapocs.
• Szín: RAL 7035 szürke.
• Tesztgomb: igen.
• Kompatibilis segédberendezésekkel: igen.

Szuperimmunizált áram-védőkapcsoló elektronikus berendezésekkel ellátott rendszerekhez

A Legrand DX³ 411591 a 30 milliamperes érzékenységet megerősített immunitású F típusú HPI technológiával ötvözi, így különösen alkalmas olyan áramkörökhöz, ahol elektronikus berendezések működnek, és ezek összetettebb zavarokat vagy maradékáramokat hozhatnak létre, mint a hagyományos terhelések.

2 modulos kivitele, DIN-sínes szerelése, 40 amperes névleges árama, tesztgombja és a DX³ segédberendezésekkel való kompatibilitása megkönnyíti a beépítését olyan lakossági és tercier villamos elosztókba, ahol nagyobb immunitású, nem kívánt leoldásokkal szemben védett áram-védőkapcsolóra van szükség.
