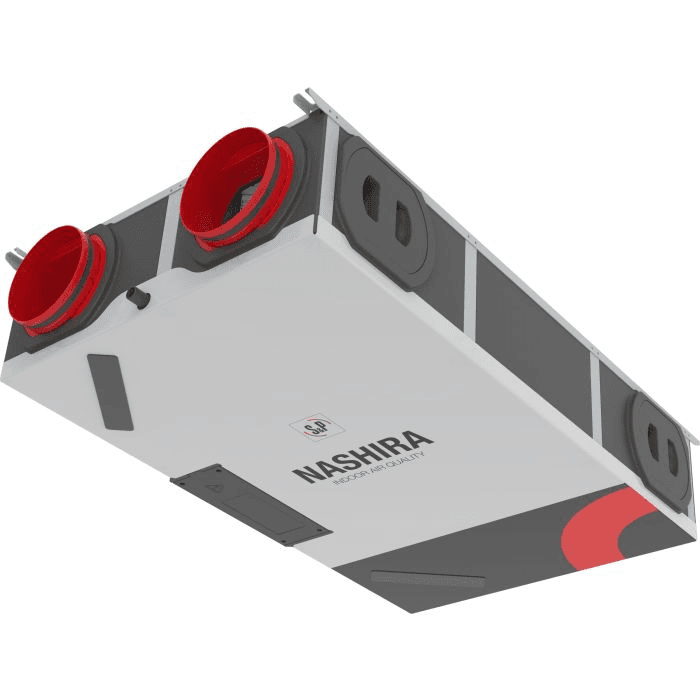

S&P NASHIRA S 200 R8 hővisszanyerős szellőztető

A S&P NASHIRA S 200 R8 hővisszanyerős szellőztető, 5153207400 cikkszámmal, egy kettős légáramú, szabályozott mechanikus szellőztető egység, amelyet lakóépületek levegőjének folyamatos cseréjére terveztek, miközben a kifújt levegő hőenergiájának jelentős részét visszanyeri. Nagy hatásfokú ellenáramú érzékelhető hőcserélőt, alacsony fogyasztású EC motoros, állandó légszállítású ventilátorokat tartalmaz, és eléri a 200 m³/h maximális légszállítást 350 Pa mellett, 88 % érzékelhető hatásfokkal.

Alacsony profilú kialakítása kifejezetten álmennyezeti beépítésre készült, és nagyfokú szerelési rugalmasságot kínál a megfordítható, szimmetrikus L/R kialakításnak, valamint a négy, Ø160 mm-es, állítható csonknak köszönhetően. Kábeles vezérlőegységet, belső relatív páratartalom-érzékelőket és 100%-os automatikus vagy kézi bypass funkciót tartalmaz, így komplett megoldást nyújt hővisszanyerős lakossági szellőztető rendszerekhez.

Kettős légáramú mechanikus szellőztetés hővisszanyeréssel

A NASHIRA S 200 R8 egyszerre két légárammal működik: elszívja az elhasznált levegőt olyan helyiségekből, mint a fürdőszoba és a konyha, és szűrt friss levegőt juttat be a hálószobákba, nappalikba és más fő helyiségekbe.

A két légáram a hővisszanyerőn keresztül halad, anélkül hogy közvetlenül keverednének. A hőcserélő hőenergiát ad át közöttük, csökkentve a légcsere miatti hőveszteséget, és mérsékelve a lakás fűtési vagy hűtési igényét.

88%-os hatásfokú ellenáramú érzékelhető hőcserélő

A 5153207400 cikkszám a NASHIRA S 200 érzékelhető hőcserélős változatnak felel meg, amely eltér a NASHIRA S 200 E entalpiás hőcserélővel szerelt verziótól.

A Soler & Palau ennél a modellnél 88%-os érzékelhető hatásfokot ad meg az EN 13141-7 szerint.

Az ellenáramú hőcserélő úgy lett kialakítva, hogy a kifújt levegő energiáját még a kültérbe távozás előtt visszanyerje, és azt a beáramló friss levegő előkondicionálására használja fel.

200 m³/h maximális légszállítás

A NASHIRA S 200 széles szabályozási tartományt kínál, hogy a működés a valós szellőztetési igényekhez igazítható legyen:

• Minimális légszállítás: 70 m³/h.
• Maximális légszállítás: 200 m³/h 350 Pa mellett.

A légszállítás szabályozása lehetővé teszi a levegőcsere igazítását a lakáshoz, a bent tartózkodók számához és a légcsatorna-hálózat nyomásveszteségéhez.

EC motoros, állandó légszállítású ventilátorok

A hővisszanyerő centrifugális ventilátorokat tartalmaz EC motoros meghajtással, amely technológia az elektromos fogyasztás csökkentésére és a rendszer hatékony működésének szabályozására szolgál.

A ventilátorok állandó légszállítás-szabályozással működnek, és üzemi tartományukon belül kompenzálják a telepítésben fellépő ellenállásváltozásokat a légcsatornák, szűrők vagy légbevezetők miatt.

100%-os automatikus vagy kézi bypass

A NASHIRA S teljes hőcserélő bypass-szal rendelkezik, amely lehetővé teszi a hővisszanyerés elkerülését, amikor a külső körülmények kedvezőek.

A bypass automatikusan működhet vagy kézzel aktiválható a vezérlőről, és külön beállítással rendelkezik a légszállításra működés közben.

Ez a funkció különösen hasznos bizonyos tavaszi, nyári vagy őszi időszakokban, amikor a kültéri levegő a hőcserélőn való áthaladás nélkül is hasznosítható.

Beépített páratartalom-érzékelők

A készülék belső relatív páratartalom-szondákkal rendelkezik, amelyek lehetővé teszik az automatikus szellőztetési módok használatát az érzékelt körülmények alapján.

Az automatikus vezérlés segít a szellőztetés szintjének igazításában, amikor a beltéri páratartalom megemelkedik, például zuhanyzás, főzés vagy más háztartási tevékenységek során.

Megfordítható és szimmetrikus L/R kialakítás

A NASHIRA S sorozat egyik fő jellemzője a megfordítható és szimmetrikus kialakítás, amely lehetővé teszi a légáramok bal vagy jobb oldali konfigurációját.

Ez a rugalmasság megkönnyíti a hővisszanyerő alkalmazkodását a rendelkezésre álló légcsatorna-nyomvonalhoz, és egyszerűsíti a különböző lakáselrendezésekbe való integrálást.

90°-ban állítható csonkok

A S&P által fejlesztett rugalmas szerelési rendszer lehetővé teszi a csonkok 90 fokos elforgatását, megkönnyítve a légcsatornák csatlakoztatását anélkül, hogy a készüléket teljesen át kellene rendezni.

Ez a megoldás csökkenti a szerelési korlátokat, amikor az álmennyezet feletti rendelkezésre álló hely korlátozott.

4 db Ø160 mm-es légcsatlakozás

A NASHIRA S 200 modell négy darab Ø160 mm-es csonkkal rendelkezik, amelyek a kettős légáramú rendszer négy fő áramához tartoznak:

• Külső levegő bevezetése.
• Friss levegő befúvása a lakásba.
• Belső levegő elszívása.
• Elhasznált levegő kifúvása a kültérbe.

A légcsatorna-hálózatot megfelelően kell méretezni, hogy a tervezett légszállítás teljesüljön, és minimalizálhatók legyenek a nyomásveszteségek és az aerodinamikai zaj.

G4 szűrők a befúvásnál és elszívásnál

A Soler & Palau alapfelszereltségként G4 szűrőkkel látja el a NASHIRA S készüléket, hogy védje a lakókat és magát a hőcserélőt is.

• Befúvó szűrő: G4.
• Elszívó szűrő: G4.

A befúvó oldalon opcionálisan magasabb szűrési fokozatú szűrők is elérhetők:

• M5.
• F7.
• F9.
• Aktívszén.

A szűrőket rendszeresen ellenőrizni és cserélni kell a megfelelő légszállítás, a jó levegőminőség és a hővisszanyerő hatékonyságának fenntartása érdekében.

Szűrőkarbantartási figyelmeztetés

A rendszer a vezérlőn keresztül vizuális szűrőkarbantartási riasztással rendelkezik.

A figyelmeztetési időszak beállítható, hogy a karbantartás igazítható legyen a használathoz és a telepítés körülményeihez.

Beépített vezérlőegység

A kábeles távirányító a hővisszanyerővel együtt jár.

Lehetővé teszi többek között az alábbi funkciókat:

• Fordulatszám és légszállítás beállítása.
• Kézi vagy automatikus működés kiválasztása.
• Riasztások megjelenítése.
• Szennyezett szűrő figyelmeztetés.
• A bypass kézi aktiválása.
• Működési paraméterek beállítása.

A vezérlő mérete megközelítőleg 104 x 80 mm, az elülső mélysége pedig 17 mm.

Modbus kommunikáció és 0-10 V jel

A NASHIRA S sorozat Modbus kommunikációval és 0-10 V vezérlőbemenettel rendelkezik, ami megkönnyíti az integrációt kompatibilis szabályozó- és automatizálási rendszerekbe.

A Modbus kommunikáció lehetővé teszi az adatcserét olyan okosotthon- vagy épületfelügyeleti rendszerekkel, amelyek támogatják ezt a protokollt.

CONNECTAIR kompatibilitás

Egy kompatibilis SPCM kommunikációs kártya vagy modul segítségével a NASHIRA csatlakoztatható a CONNECTAIR-hez, a Soler & Palau IoT platformjához.

Ez a megoldás kibővíti a telepítés távfelügyeleti és vezérlési lehetőségeit az interneten keresztül.

A kommunikációs modul tartozék, és a 5153207400 cikkszám nem tartalmazza, hacsak a szállítási tételben kifejezetten nincs feltüntetve.

AIRSENS érzékelővel kompatibilis

A hővisszanyerő kompatibilis AIRSENS levegőminőség-érzékelőkkel is működhet.

A S&P által közzétett ErP adatok szerint az AIRSENS-szel megvalósított helyi igény szerinti szabályozás révén a NASHIRA S 200 + AIRSENS konfiguráció SEC A+ besorolást érhet el, szemben a standard egység A osztályával.

Az AIRSENS érzékelő nem része ennek a cikkszámnak, külön kell megvásárolni.

Passivhaus tanúsítás

A NASHIRA S sorozat Passivhaus tanúsítással rendelkezik, ami különösen fontos a nagy energiahatékonyságú lakásokban és olyan épületekben, ahol a szellőzésből eredő hőveszteség csökkentése a cél.

A hővisszanyerő biztosítja a folyamatos levegőcserét anélkül, hogy a szellőztetés kizárólag az ablaknyitástól függne.

Lakossági szellőztetési követelmények teljesítésére tervezve

A Soler & Palau a NASHIRA S sorozatot lakossági VMC rendszerekhez fejleszti, és jelzi, hogy megfelelően megtervezett és kivitelezett teljes rendszer esetén alkalmas az Építési Szabályzatban meghatározott szellőztetési követelmények teljesítésére.

A szükséges légszállítást a terv, a lakás elrendezése és az alkalmazandó előírások alapján kell meghatározni.

Álmennyezeti beépítés

A készüléket elsősorban vízszintes álmennyezeti beépítésre tervezték.

Mindössze 210 mm-es magassága megkönnyíti a korlátozott belmagasságú műszaki terekbe való integrálást, miközben biztosítja a hozzáférést az ellenőrzéshez, a szűrőkhöz és a karbantartáshoz.

Kompat méret

A NASHIRA S 200 hivatalos méretrajza az alábbi fő méreteket adja meg:

• Ház hossza: 1.000 mm.
• Szélesség: 600 mm.
• Magasság: 210 mm.
• Teljes hossz rögzítőelemekkel: 1.024 mm.
• Csatlakozások átmérője: 160 mm.

A gyártó további méreteket is megad a műszaki rajzon a rögzítési pontok, csatlakozások és karbantartási helyigény pontos meghatározásához.

24,5 kg tömeg

A NASHIRA S 200 érzékelhető hőcserélővel rendelkező változatának megközelítő tömege 24,5 kg.

A szerkezet horganyzott acéllemez házból, epoxi-poliészter felületkezeléssel, valamint EPP-ből készült belső elemekből áll, így könnyű és jól szigetelt egységet alkot.

Kivitel és anyagok

A műszaki dokumentáció az alábbi fő anyagokat sorolja fel:

• Ház: epoxi-poliészter felületkezelésű horganyzott acéllemez.
• Elülső fedél: belső EPP szigeteléssel.
• Belső test: EPP.
• Légcsatlakozások: nagy ütésállóságú polisztirol.
• Ventilátorház: ABS.
• Járókerék: horganyzott acéllemez.
• Érzékelhető hőcserélő: nagy ütésállóságú polisztirol és alumínium.

Kondenzvíz elvezetés

Mivel ez az érzékelhető hőcserélős változat, a hővisszanyerő bizonyos hőmérsékleti és páratartalmi körülmények között kondenzvizet képezhet.

A készülék kondenzvíz-elvezető csatlakozással rendelkezik, és egy 150 mm hosszú, Ø19-19 mm csatlakozású flexibilis csővel kerül szállításra.

A kondenzvíz-elvezetést a S&P által megadott módon kell megfelelően csatlakoztatni, hogy elkerülhető legyen a víz felgyülemlése a készülék belsejében.

230 V-os elektromos tápellátás

A NASHIRA S 200 tápellátása:

• Feszültség: 230 V.
• Frekvencia: 50 Hz.
• A készülék maximális fogyasztása: 137 W.
• Megadott maximális áramerősség: 1 A.

A műszaki kézikönyv továbbá meghatározza azokat a védelmi és leválasztási követelményeket, amelyeket az elektromos bekötés során be kell tartani.

75 W ErP villamos teljesítmény maximális légszállításnál

Az ErP ökodizájn nyilatkozatban a S&P a NASHIRA S 200 esetében 75 W villamos bemeneti teljesítményt közöl a rendelet által használt maximális légszállítási ponton.

Ez az ErP érték nem tévesztendő össze a műszaki táblázatban szereplő 137 W maximális villamos fogyasztással, mivel eltérő referenciafeltételekre és számítási kritériumokra vonatkoznak.

48,3 dB(A) hangteljesítményszint

A műszaki dokumentáció 48,3 dB(A) Lw(A) hangteljesítményszintet ad meg az EN 13141-7 szerint.

A lakásban érzékelt zajszint a beállított légszállítástól, az üzemi nyomástól, a légcsatorna-hálózattól, a hangtompítóktól, a légbevezetőktől és az épület szerkezeti jellemzőitől is függ.

A energiaosztály

A gyártó ökodizájn adatai szerint a 5153207400 cikkszám A SEC osztályt ér el mérsékelt éghajlatra.

• SEC mérsékelt éghajlat: -39,8 kWh/(m²·év).
• SEC osztály: A.
• SEC hideg éghajlat: -78,2 kWh/(m²·év).
• SEC meleg éghajlat: -15,2 kWh/(m²·év).
• ErP hőhatásfok: 88 %.

Külső levegő hőmérsékleti tartománya

A NASHIRA S 200 érzékelhető változatnál a S&P az alábbiakat határozza meg:

• Előfűtő akkumulátor nélkül: -10 és +45 °C közötti külső levegő.
• Előfűtő akkumulátorral: -20 és +45 °C közötti külső levegő.

Az előfűtő akkumulátor kiegészítő elem, és nem tekinthető a standard hővisszanyerő részének.

Belső és beépítési feltételek

Az érzékelhető hőcserélős változatnál a gyártó legfeljebb +30 °C és 90% relatív páratartalom melletti beltéri feltételeket határoz meg.

A készülék fizikai beépítési helyének hőmérséklete +12 és +45 °C között kell legyen, 90% alatti relatív páratartalommal és kondenzáció nélkül.

Folyamatos szellőztetési működés

A S&P szerint a központi szellőztető rendszereket folyamatos működésre tervezték.

Ez lehetővé teszi a beltéri levegő állandó cseréjét, és segít a páratartalommal, valamint a szennyezőanyagok felhalmozódásával kapcsolatos problémák kezelésében a lakásban.

Szállított tartozékok

A műszaki kézikönyv szerint a szállított elemek:

• NASHIRA S hővisszanyerő.
• Vezérlőegység.
• Flexibilis cső a kondenzvíz elvezetéséhez.
• Felhasználói és üzembe helyezési kézikönyvek.
• Energia címke.
• Szerelési sablon.
• Címke az R konfigurációjú légáramokhoz.

S&P NASHIRA S 200 R8 műszaki jellemzők

• Márka: Soler & Palau (S&P).
• Termékcsalád: NASHIRA S.
• Modell: NASHIRA S 200 R8.
• Cikkszám: 5153207400.
• Típus: kettős légáramú VMC hővisszanyerő.
• Felhasználás: lakossági szellőztetés.
• Hőcserélő: ellenáramú érzékelhető.
• Minimális légszállítás: 70 m³/h.
• Maximális légszállítás: 200 m³/h 350 Pa mellett.
• Érzékelhető hatásfok: 88 %.
• Motorok: alacsony fogyasztású EC.
• Ventilátorok: centrifugális, állandó légszállítású.
• Bypass: 100%, automatikus vagy kézi.
• Páratartalom-érzékelők: beépítve.
• Konfiguráció: megfordítható és szimmetrikus L/R.
• Csonkok: 90°-ban állíthatók.
• Légcsatlakozások: 4 x Ø160 mm.
• Befúvó szűrő: G4.
• Elszívó szűrő: G4.
• Opcionális befúvó szűrők: M5, F7, F9 és aktívszén.
• Kábeles vezérlés: tartozék.
• Modbus: igen.
• 0-10 V vezérlés: igen.
• CONNECTAIR: opcionális kommunikációs modullal kompatibilis.
• Passivhaus tanúsítás: igen.
• SEC osztály: A.
• Tápellátás: 230 V / 50 Hz.
• Maximális fogyasztás: 137 W.
• Megadott maximális áramerősség: 1 A.
• ErP villamos teljesítmény maximális légszállításnál: 75 W.
• Lw(A) hangteljesítmény: 48,3 dB(A).
• Fő méretek: 1.000 x 600 x 210 mm.
• Teljes hossz a rajzon: 1.024 mm.
• Tömeg: 24,5 kg.
• Kondenzvíz elvezetés: 150 mm flexibilis cső, Ø19-19 mm.
• Beépítés: álmennyezet.

Kompakt és hatékony hővisszanyerő lakossági VMC rendszerekhez

A Soler & Palau NASHIRA S 200 R8 akár 200 m³/h szellőztetési teljesítményt, nagy hatásfokú ellenáramú érzékelhető hőcserélőt, EC motorokat, állandó légszállítást és automatikus páratartalom-alapú vezérlést kínál.

Mindössze 210 mm-es magassága, az állítható csonkok, a megfordítható L/R konfiguráció és a 100%-os bypass megkönnyítik a kettős légáramú VMC rendszerek tervezését és telepítését lakóépületekben.

A kábeles vezérlés, a G4 szűrők, a Modbus kommunikáció, a 0-10 V jel és a CONNECTAIR kompatibilitás tovább bővíti a szabályozási, felügyeleti és integrációs lehetőségeket a nagy energiahatékonyságú lakossági rendszerekben.
