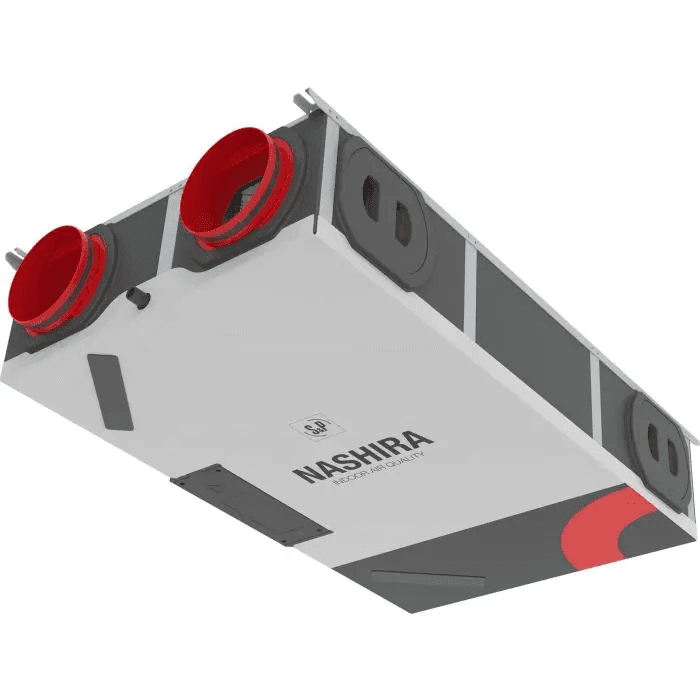

Hővisszanyerő S&P NASHIRA S 150 R8

A S&P NASHIRA S 150 R8 hővisszanyerős szellőztető, 5153207300 cikkszámmal, egy kettős légáramú, szabályozott mechanikus szellőztető egység, amelyet lakóépületek folyamatos levegőcseréjére terveztek, miközben a kifújt levegő energiájának jelentős részét visszanyeri. 70 és 150 m³/h között szabályozható légszállítást és 90%-os érzékelhető hatásfokot kínál, alacsony fogyasztással, automatikus vezérléssel és alacsony profilú kialakítással, amely különösen alkalmas álmennyezetbe történő beépítésre.

A Soler & Palau NASHIRA sorozata nagy hatásfokú ellenáramú hőcserélőt, alacsony fogyasztású EC motorokat és állandó légszállítású ventilátorokat tartalmaz. A NASHIRA S 150 R8 modell az érzékelhető hővisszanyerésű változat, beépített páratartalom-érzékelővel, automatikus és manuális bypass funkcióval, Modbus kommunikációval, 0-10 V bemenettel és mellékelt vezérlővel rendelkezik.

Kettős légáramú szellőztetés hővisszanyeréssel

A NASHIRA S 150 R8 a lakás nedves helyiségeiből, például a fürdőszobából és a konyhából elszívja az elhasznált levegőt, miközben szűrt külső levegőt juttat a hálószobákba, a nappaliba és más fő helyiségekbe. Mielőtt a levegő a szabadba távozna, a hőcserélő visszanyeri annak egy részét, és átadja azt a beáramló friss levegőnek.

Ez a működés lehetővé teszi a folyamatos levegőcserét a hagyományos szellőztetéshez kapcsolódó energiaveszteségek csökkentése mellett. Az S&P a NASHIRA S 150 esetében az EN 13141-7 szabvány szerint 90%-os érzékelhető hatásfokot ad meg.

150 m³/h maximális légszállítás

A hővisszanyerő egység 70 m³/h minimális légszállítással működik, és akár 150 m³/h értéket is elérhet. Az EC ventilátorok állandó légszállítás-szabályozással működnek, így a készülék automatikusan igazítja működését a rendszer nyomásváltozásaihoz, hogy fenntartsa a beállított légszállítást.

Az S&P műszaki kézikönyve szerint a NASHIRA S 150 akár 150 m³/h légszállítást is biztosíthat 400 Pa mellett, ami nagy nyomásértéket kínál a lakossági légcsatorna-hálózatokhoz való illesztéshez.

Beépített páratartalom-érzékelő és automatikus üzemmód

A NASHIRA S relatív páratartalom-érzékelőkkel rendelkezik, amelyek lehetővé teszik a szellőzési légszállítás automatikus igazítását a lakás belső körülményeihez. Arányos üzemmódban az egység a mért páratartalom szintjétől függően növeli vagy csökkenti a légszállítást.

A NASHIRA S 150 alapbeállításában a rendszer 90 m³/h légszállítással működhet, amikor a relatív páratartalom 60% vagy annál alacsonyabb, és fokozatosan 135 m³/h-ig növelhető, amikor eléri vagy meghaladja a 90%-ot. Ezek a paraméterek Modbus kommunikáción keresztül módosíthatók, hogy a működés a projekt igényeihez igazodjon.

Automatikus és manuális bypass free coolinghoz

A hővisszanyerő bypass funkcióval rendelkezik, amely megakadályozza a levegő áthaladását a hőcserélőn, amikor a hőmérsékleti feltételek lehetővé teszik a külső levegő közvetlen hasznosítását. Ez a funkció különösen hasznos free cooling alkalmazásakor, amikor a külső hőmérséklet kedvező.

A bypass automatikusan működhet a készülék által mért hőmérsékletek alapján, vagy manuálisan is aktiválható a vezérlőrendszerről. Emellett beállítható egy meghatározott légszállítás a free cooling üzemmódhoz.

Alacsony fogyasztású EC motorok és állandó légszállítás

A ventilátorokat egyenáramú EC motorok hajtják, amelyeket az elektromos fogyasztás csökkentésére és a fordulatszám pontos szabályozására fejlesztettek ki. Az állandó légszállítású működésnek köszönhetően az egység képes kompenzálni a légcsatornák vagy a szűrők állapota miatt fellépő nyomásváltozásokat.

A gyártó az EN 13141-7 szerint 46 dB(A) hangteljesítményt ad meg. Az ErP adatokban az S&P körülbelül 33 dB(A) hangnyomásszintet jelez 1,5 méteren, a megadott referenciafeltételek mellett.

Be- és elszívott levegő szűrése

A NASHIRA S 150 R8 alapfelszereltségként G4 szűrőkkel rendelkezik mind a befúvó, mind az elszívó ágon. A szűrés védi a hőcserélőt és a belső alkatrészeket, miközben csökkenti a külső levegőben lévő részecskék bejutását.

A befúvó ághoz az S&P különböző opcionális szűrési szinteket kínál, amelyek lehetővé teszik a készülék projekt szerinti levegőminőségi igényekhez igazítását, beleértve az M5, F7, F9 és aktívszén szűrőket.

• Alap befúvó szűrő: G4.
• Alap elszívó szűrő: G4.
• Opcionális befúvó szűrők: M5, F7, F9 és aktívszén.
• Karbantartási figyelmeztetés: szűrőcsere-riasztás a vezérlőrendszeren keresztül.

Komakt kialakítás álmennyezethez

A mindössze 1000 x 600 x 210 mm méretű NASHIRA S hővisszanyerő alacsony profilú kialakítással készült, amelyet álmennyezetbe történő beépítésre terveztek. Tömege 24,5 kg, ami megkönnyíti a mozgatást és a szerelést a telepítés során.

A készülék négy darab Ø125 mm-es légcsatlakozással rendelkezik. Az S&P FLEXY rendszere lehetővé teszi a csonkok pozíciójának módosítását a légcsatornák elrendezéséhez igazítva, növelve a szerelési rugalmasságot az egység szétszerelése nélkül.

Elektronikus légáram-megfordítás

A NASHIRA sorozat lehetővé teszi a légáramok elektronikus megfordítását, megkönnyítve a különböző légcsatorna-kialakításokhoz való igazítást. Ez a tulajdonság, valamint az áthelyezhető csatlakozások lehetővé teszik a hővisszanyerő egység konfigurálását az egyes telepítések igényei szerint.

Mellékelt vezérlés és Modbus csatlakozás

A hővisszanyerő vezérlővel együtt kerül szállításra, amelyről a készülék működése kiválasztható és különböző légszállítási beállítások végezhetők el. Az egység négy működési fokozattal rendelkezik: alacsony, közepes, magas és a free coolinghoz tartozó speciális sebesség.

Továbbá integrált Modbus RTU kommunikációval és 0-10 V analóg bemenettel rendelkezik, ami megkönnyíti a kompatibilis szabályozórendszerekhez vagy külső érzékelőkhöz való integrálást. 0-10 V jel segítségével a készülék automatikus üzemmódban arányosan módosíthatja a légszállítást.

Az elektronika lehetővé teszi olyan paraméterek lekérdezését, mint az aktuális légszállítás, a beltéri páratartalom, a hőmérsékletek, a bypass állapota és a szűrőkarbantartási figyelmeztetésig hátralévő idő.

Kompatibilis a CONNECTAIR rendszerrel

Az SPCM kompatibilis kommunikációs kártya segítségével a NASHIRA sorozat csatlakoztatható az S&P CONNECTAIR platformjához, lehetővé téve a rendszer interneten keresztüli felügyeletét és vezérlését. Ez a lehetőség bővíti a csatlakoztatott vezérlést igénylő rendszerek kezelési lehetőségeit.

Passivhaus tanúsítás és energiahatékonyság

A NASHIRA S sorozat Passivhaus komponensként tanúsított, ami a nagyon alacsony fogyasztású épületekhez szánt, nagy energiahatékonyságú megoldásokat jelöli. A 5153207300 referencia esetében az S&P ErP dokumentációja A energiafogyasztási osztályt határoz meg standard konfigurációban.

Az ellenáramú hőcserélő, az EC motorok, a páratartalom alapú automatikus vezérlés és az állandó légszállítású működés kombinációja csökkenti a lakás levegőcseréjéhez szükséges energiát.

A S&P NASHIRA S 150 R8 műszaki jellemzői

• Márka: Soler & Palau (S&P).
• Referencia: 5153207300.
• Modell: NASHIRA S 150 R8.
• Típus: kettős légáramú hővisszanyerő lakóépületekhez.
• Hővisszanyerés típusa: érzékelhető.
• Hőcserélő: ellenáramú.
• Minimális légszállítás: 70 m³/h.
• Maximális légszállítás: 150 m³/h.
• Maximális légszállítás a kézikönyv szerint: 150 m³/h 400 Pa mellett.
• Érzékelhető hatásfok: 90% az EN 13141-7 szerint.
• ErP energiaosztály: A.
• Ventilátorok: állandó légszállítású centrifugális.
• Motorok: alacsony fogyasztású EC.
• Tápellátás: 230 V, 50 Hz.
• Maximális fogyasztás a műszaki kézikönyv szerint: 111 W.
• Hangteljesítmény Lw(A): 46 dB(A).
• Referencia hangnyomás: 33 dB(A) 1,5 m-en, Qref és 50 Pa mellett.
• Légcsatlakozások: 4 x Ø125 mm.
• Méretek: 1000 x 600 x 210 mm.
• Tömeg: 24,5 kg.
• Befúvó szűrő: G4 alapfelszereltség.
• Elszívó szűrő: G4.
• Opcionális befúvó szűrők: M5, F7, F9 és aktívszén.
• Páratartalom-érzékelő: integrált.
• Bypass: automatikus és manuális.
• Vezérlőbemenet: 0-10 V.
• Kommunikáció: Modbus RTU.
• Szűrőriasztás: igen.
• Vezérlő: mellékelve.
• Légáramok megfordítása: elektronikus.
• Telepítés: álmennyezetbe ajánlott.
• Passivhaus tanúsítás: igen.

A csomag tartalma

Az S&P műszaki kézikönyve szerint a csomag tartalmazza a NASHIRA S hővisszanyerőt, a vezérlőt, a kondenzvíz-elvezetés csatlakoztatásához szükséges flexibilis csövet, a felhasználói és üzembe helyezési dokumentációt, az energiacímkét, a szerelősablont és a légáram-konfigurációs címkét.

Hatékony hővisszanyerés és automatikus szellőzésvezérlés

A S&P NASHIRA S 150 R8 akár 150 m³/h légszállítást, 90%-os érzékelhető hővisszanyerést, EC motorokat, állandó légszállítás-szabályozást és páratartalom-érzékelőn alapuló automatikus szabályozást kombinál. A mindössze 210 mm magas kialakítás, az állítható csatlakozások és a légáramok megfordíthatósága megkönnyíti a különböző lakáskonfigurációkba való integrálást.

Az automatikus és manuális bypass, a Modbus kommunikáció, a 0-10 V bemenet, a különböző szűrési lehetőségek és a mellékelt vezérlő egy olyan hővisszanyerőt tesznek teljessé, amely hatékony, szabályozott és rugalmas lakossági szellőztetést biztosít.
