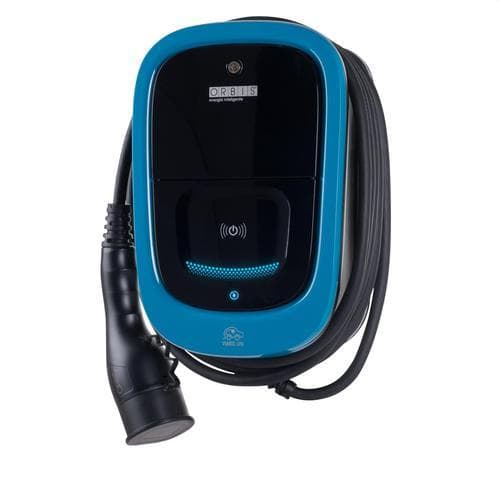

VIARIS UNI+ 7,4KW egyfázisú elektromos autó töltő 5 méteres kábellel

Az Orbis VIARIS UNI+ OB94U120HA1 egy intelligens töltőállomás elektromos és plug-in hibrid autókhoz, 230 V-os egyfázisú telepítésekhez tervezve. Maximális teljesítménye 7,4 kW 32 A mellett, és 5 méteres fix kábellel, Type 2 csatlakozóval rendelkezik, így a 3-as módú töltés kényelmesen elvégezhető otthonokban, társasházi garázsokban, irodákban és egyéb magán környezetekben is.

Ez a konfiguráció WiFi kommunikációt, RFID/NFC olvasót, érintéses aktiváló szenzort, töltési teljesítményszabályzót és RDC-DD egyenáramú maradékáram-érzékelőt tartalmaz. Emellett a VIARIS UNI+ egy regisztrálható, 8 modulos DIN sínnel ellátott rekesszel rendelkezik, amelyben elektromos védelmek és egyéb kompatibilis elemek helyezhetők el, és amely zárható ajtón keresztül érhető el.

Egyszerfázisú töltés akár 7,4 kW teljesítménnyel

Az Orbis VIARIS UNI+ OB94U120HA1 230 V AC ±10% egyfázisú tápellátással működik, és legfeljebb 7,4 kW teljesítményt biztosít 32 A maximális áramerősség mellett. Kifejezetten olyan otthoni és magán telepítésekhez ajánlott, ahol a hagyományos aljzathoz képest rövidebb töltési idő a cél.

A tényleges töltési teljesítmény a rendelkezésre álló elektromos hálózattól, a töltő konfigurációjától és a jármű által AC oldalon támogatott maximális teljesítménytől függ.

5 méteres Type 2 kábel

Ez a cikkszám egy 5 méteres fix kábellel rendelkezik, amely EN 62196-2 szabványnak megfelelő Type 2 csatlakozóval van felszerelve. A töltés az EN 61851-1 szerinti 3-as módban történik, biztosítva a töltő és a jármű közötti kommunikációt a töltési folyamat során.

Mivel a kábel beépített, nincs szükség külön hordozható töltőkábelre minden töltésnél, ami megkönnyíti a mindennapi használatot magán- vagy társasházi garázsokban.

Intelligens teljesítményszabályzás

A VIARIS UNI+ töltési teljesítményszabályzással rendelkezik, amely a jármű számára biztosított energiát a telepítés körülményeihez igazítja. A rendszer úgy lett kialakítva, hogy a rendelkezésre álló teljesítményt kihasználja anélkül, hogy túllépné a beállított határt, figyelembe véve a többi elektromos berendezés fogyasztását is.

Ez a vezérlés optimalizálja a töltést, és csökkenti a rendelkezésre álló teljesítmény túllépésének kockázatát, amikor a lakásban vagy a telepítésben több elektromos fogyasztó egyszerre működik.

Vezérlés WiFi-n és az e-VIARIS alkalmazáson keresztül

Az OB94U120HA1 referencia 802.11 b/g/n WiFi kommunikációt tartalmaz. Az Orbis e-VIARIS alkalmazásával a töltő konfigurálható és kezelhető, a töltési munkamenetek felügyelhetők, és az energiafogyasztással kapcsolatos információk is elérhetők.

A rendszer időzített programozást is lehetővé tesz, így a töltés bizonyos napszakokra ütemezhető, ami különösen hasznos a napszaktól függő árképzésű villamosenergia-díjak kihasználásához.

A termékcsalád MQTT, HTTP és OCPP 1.6 kommunikációs protokollokat is támogat a kompatibilis menedzsmentplatformokba való integrációhoz.

Azonosítás RFID/NFC segítségével

A töltő 13,56 MHz-es RFID/NFC olvasóval rendelkezik a felhasználók azonosításához és a töltés indításának engedélyezéséhez. Kompatibilis az ISO/IEC 14443A, 14443B, ISO/IEC 15693 és Felica protokollokkal.

Ez a funkció különösen hasznos társasházi garázsokban, vállalatoknál és más olyan helyeken, ahol a töltőpont hozzáférését csak jogosult felhasználókra szeretnék korlátozni. Emellett érintéses szenzorral is rendelkezik a töltés aktiválásához vagy leállításához.

Beépített RDC-DD érzékelő

A VIARIS UNI+ alapfelszereltségként tartalmaz egy IEC 62955 szabványnak megfelelő RDC-DD egyenáramú differenciáláram-érzékelő eszközt. Ez a rendszer felügyeli az elektromos jármű töltéséhez kapcsolódó esetleges egyenáramú maradékáram-komponenseket.

Az OB94U120HA1 pontos konfiguráció a beépített RDC-DD-vel ellátott változatnak felel meg. A termékcsalád azon változatai, amelyek emellett mágneses- hőkioldós védelemmel, A típusú áram-védőkapcsolóval vagy teljes túlfeszültség-védelemmel is rendelkeznek, eltérő termékkóddal érhetők el.

Beépített 8 modulos DIN sín

A VIARIS UNI+ egyik megkülönböztető jellemzője az alsó, nyitható rekesz, amely 8 modul számára alkalmas DIN sínt integrál. Ez a hely lehetővé teszi elektromos védelmek és kompatibilis mérőelemek elhelyezését magában a töltőben, egyszerűsítve és rendezettebbé téve a telepítést.

A rekesz kulccsal zárható, megkönnyítve a szerelő hozzáférését, és megakadályozva az illetéktelen beavatkozást.

Kompatibilis a napelemes töltéssel

A töltő kompatibilis az Orbis VIARIS SOLAR rendszerrel fotovoltaikus energiatermeléssel rendelkező telepítésekhez. A megfelelő komponensekkel olyan töltési stratégiába integrálható, amely kihasználja a napelemek által termelt energiát.

A VIARIS UNI+ többeszközös funkcióval is rendelkezik, amely lehetővé teszi a teljesítmény megosztását több, ugyanarra a vonalra csatlakoztatott töltő között. Az SPL-ORBIS rendszerrel a gyártó akár 249 töltőpontot is kezelő, teljesítményszabályozott telepítéseket is támogat.

Beltéri és kültéri telepítésre tervezve

A burkolat nagy szilárdságú polikarbonátból készül, és IP54-es védettséget biztosít por és víz ellen, valamint IK10-es mechanikai ütésállósággal rendelkezik.

A kábelcsatlakozó IP44 védettségű, amikor a járműhöz csatlakozik, és IP54 védettségű, amikor a védőkupakkal le van fedve. A töltő üzemi hőmérséklet-tartománya -30 és 50 °C között van.

Kompatibilis fali szereléshez

A VIARIS UNI+ felületre, falra szerelhető telepítésre készült. Külső méretei 332 x 224 x 150 mm, tömege pedig konfigurációtól függően körülbelül 4 kg.

A készülék DIN sínre szerelt csatlakozókapcsokat használ, és legfeljebb 16 mm² keresztmetszetű vezetékeket fogad, a megadott meghúzási nyomaték 2 és 4 Nm között van.

Az Orbis VIARIS UNI+ OB94U120HA1 műszaki jellemzői

• Márka: Orbis.
• Referencia: OB94U120HA1.
• Termékcsalád: VIARIS UNI+.
• Típus: intelligens elektromosjármű-töltő.
• Elektromos telepítés: egyfázisú.
• Maximális teljesítmény: 7,4 kW.
• Maximális áramerősség: 32 A.
• Tápellátás: 230 V AC ±10%.
• Frekvencia: 50 Hz.
• Töltési mód: 3-as mód az EN 61851-1 szerint.
• Csatlakozó: Type 2 az EN 62196-2 szerint.
• Kimenet típusa: fix kábel.
• Kábel hossza: 5 m.
• Kommunikáció: WiFi 802.11 b/g/n.
• Alkalmazás: e-VIARIS.
• Kommunikációs protokollok: MQTT, OCPP 1.6 és HTTP.
• Töltésszabályzó: igen.
• Időzített programozás: igen.
• RFID/NFC olvasó: igen, 13,56 MHz.
• Érintéses aktiváló/deaktiváló szenzor: igen.
• Maradékáram-érzékelő: RDC-DD az IEC 62955 szerint.
• Beépített mágneses- hőkioldós és differenciálvédelmek ebben a referencia változatban: nem; ezek a termékcsalád más konfigurációihoz tartoznak.
• Belső DIN sín: 8 modul.
• Rekeszzár: kulccsal.
• VIARIS SOLAR kompatibilitás: igen.
• Többeszközös funkció: igen.
• SPL-ORBIS kompatibilitás: akár 249 töltő a kompatibilis rendszerekben.
• Burkolat anyaga: nagy szilárdságú polikarbonát.
• A töltő védettségi foka: IP54.
• Ütésállóság: IK10.
• Csatlakozó védettsége csatlakoztatva: IP44.
• Csatlakozó védettsége kupakkal: IP54.
• Érintésvédelmi osztály: II. osztály.
• Várakozási fogyasztás: 4 W.
• Töltés közbeni saját fogyasztás: 7 W.
• Üzemi hőmérséklet: -30 és 50 °C között.
• Maximális üzemi páratartalom: 95%.
• Maximális vezeték-keresztmetszet: 16 mm².
• Szerelés: felületre, falra.
• Méretek: 332 x 224 x 150 mm.
• Tömeg: körülbelül 4 kg, konfigurációtól függően.
• EAN: 8426709125059.

Intelligens töltés otthonra, társasházi garázsba vagy vállalkozásba

Az Orbis VIARIS UNI+ OB94U120HA1 7,4 kW teljesítményt, 5 méteres Type 2 kábelt és intelligens vezérlést kombinál egy mindennapi használatra kész töltőben. A WiFi kapcsolat, az e-VIARIS-on keresztüli vezérlés, az RFID azonosítás és az időzített programozás kényelmet biztosítanak mind a magán-, mind a közös használatú telepítésekben.

Töltésszabályzója, a VIARIS SOLAR és SPL-ORBIS kompatibilitás, valamint a 8 modulos DIN sín további nagyfokú rugalmasságot biztosítanak, hogy a töltőpont a jelenlegi és jövőbeli igényekhez is igazítható legyen.

Fontos: az OB94U120HA1 referencia alapfelszereltségként RDC-DD érzékelőt tartalmaz, de nem tartozik a beépített, teljes mágneses- hőkioldós és differenciálvédelmekkel ellátott változatok közé. A telepítéshez szükséges védelmeket az ITC-BT-52, az Orbis utasításai és a hatályos előírások szerint kell kiválasztani és telepíteni.
