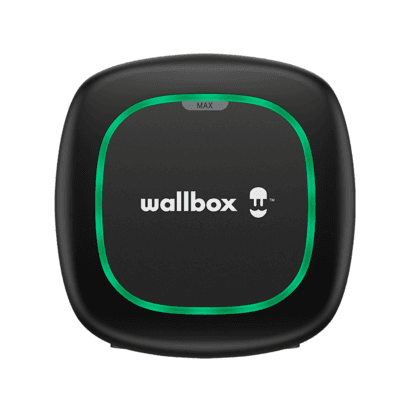

22 kW-os elektromos autó töltő Wallbox Pulsar Max 5 méteres kábellel, 2-es típus, fejlett védelemmel

A Wallbox Pulsar Max PLP4-0-2-4-9-002 egy intelligens töltő elektromos és plug-in hibrid autókhoz, amely háromfázisú telepítés esetén legfeljebb 22 kW teljesítményt biztosít. Ez a változat 5 méteres fix kábellel és Type 2 csatlakozóval, fekete kivitelben, WiFi és Bluetooth kapcsolattal, beépített 6 mA egyenáramú szivárgóáram-érzékeléssel és hegesztés elleni védelemmel rendelkezik.

Rendszeres otthoni, garázsban, magánparkolóban és más kompatibilis létesítményekben történő töltésre tervezve a Pulsar Max kompakt kialakítást ötvöz csatlakoztatott vezérlési és energiagazdálkodási funkciókkal. A Wallbox alkalmazással használható töltési időpontok ütemezésére, a töltő állapotának felügyeletére és a töltés kezelésére kompatibilis eszközről.

Háromfázisú töltés akár 22 kW-ig

A Wallbox PLP4-0-2-4-9-002 legfeljebb 22 kW töltési teljesítményt kínál 400 V-os háromfázisú tápellátás mellett. Névleges árama fázisonként 32 A, és 6 A-tól a névleges áramig konfigurálható, így a rendelkezésre álló teljesítmény az elektromos hálózat és a jármű jellemzőihez igazítható.

A töltés Mód 3 szerint történik, az IEC 61851-1 szabványnak megfelelően. A 22 kW eléréséhez mind az elektromos hálózatnak, mind a járműnek támogatnia kell a 32 A-es háromfázisú töltést. Ha a jármű fedélzeti töltője alacsonyabb teljesítményt támogat, a töltés a jármű által elfogadott maximális kapacitásra korlátozódik.

5 méteres fix Type 2 kábel

Ez a cikkszám 5 méteres fix töltőkábellel és IEC 62196-2 szerinti Type 2 csatlakozóval kerül forgalomba. A kábel állandóan a töltőhöz van csatlakoztatva, így a napi töltéshez nincs szükség külön hordozható kábelre.

A Type 2 csatlakozó az Európában forgalmazott elektromos és plug-in hibrid járművekben általánosan használt szabvány, amely praktikus megoldást kínál otthoni és professzionális telepítésekhez.

6 mA egyenáramú szivárgóáram-védelem

A Pulsar Max beépített 6 mA-es RDC-DD eszközzel érzékeli az egyenáramú maradékáramot. A Wallbox szerint ez a rendszer megfelel az IEC 62955 által meghatározott kioldási idő jellemzőinek.

Ez a beépített védelem kiegészítendő a Wallbox telepítési dokumentációja és az alkalmazandó villamos szabályozás által előírt külső védelmekkel. A kismegszakítók, áram-védőkapcsolók és egyéb védelmi eszközök kiválasztását a konkrét telepítés jellemzői szerint kell elvégezni.

Hegesztés elleni védelem

A Wallbox hivatalos kódolása szerint a PLP4-0-2-4-9-002 cikkszám 9-es eleme hegesztés elleni védelemmel ellátott változatot jelöl. Ez a funkció a teljesítményérintkezők esetleges összehegedése elleni rendszerbiztonság növelésére szolgál.

A Wallbox továbbá egy opcionális külső leágazást is előír a védelemhez kapcsolódó leválasztás végrehajtásához, amelyet a gyártó műszaki utasításai szerint kell telepíteni.

Beépített WiFi és Bluetooth

A töltő WiFi és Bluetooth kapcsolattal rendelkezik. Az alkalmazáson és a Wallbox portálon keresztül elérhető a töltő állapota, kezelhetők a töltési munkamenetek, és különböző működési beállítások végezhetők el.

A Bluetooth kapcsolat megkönnyíti a helyi konfigurációt és kommunikációt, míg a WiFi kapcsolat lehetővé teszi a csatlakoztatott funkciók elérését, amikor a töltő kompatibilis hálózathoz kapcsolódik.

Ütemezés és vezérlés a Wallbox alkalmazásból

A Pulsar Max lehetővé teszi a töltés meghatározott időablakokra történő ütemezését, ami különösen hasznos azoknak a felhasználóknak, akiknél a villamosenergia-díjak napszaktól függően eltérnek.

A Wallbox platformról a töltési munkamenetek adatai is megtekinthetők, a töltő zárolható vagy feloldható, és a rendelkezésre álló konfigurációtól függően különböző működési paraméterek vezérelhetők.

Energiagazdálkodás és napelemes töltés

A Wallbox Pulsar Max statikus terheléskezeléssel rendelkezik, és kiegészítő tartozékokkal fejlett energiagazdálkodási funkciókkal is kompatibilis. Ezek közé tartozik a dinamikus terheléskezelés és a napelemes töltés.

Ha kompatibilis Wallbox energiamérőt telepítenek, a rendszer az ingatlan fogyasztása alapján képes a gépkocsi számára biztosított teljesítményt igazítani. Így jobban kihasználható a rendelkezésre álló villamos teljesítmény, és csökkenthető a szerződött vagy rendelkezésre álló határ túllépésének kockázata.

A napelemes töltés funkció lehetővé teszi a fotovoltaikus rendszerből származó energia felhasználását a jármű töltésére, a termelési többlet kihasználásával a rendszer konfigurációjától függően. Ezekhez a funkciókhoz külön kompatibilis mérőeszköz szükséges.

IP55 és IK10 védelem

A töltő IP55 védettséggel és IK10 mechanikai ellenállással rendelkezik. Burkolata magas szintű védelmet nyújt por, víz és ütés ellen, így beltéri és megfelelő kültéri helyszíneken egyaránt telepíthető.

Az üzemi hőmérséklet-tartomány -30 és 50 °C között van. A Wallbox szerint a töltő 40 °C-ig teljes teljesítménnyel működhet, efelett pedig teljesítménycsökkentést alkalmazhat az alkatrészek védelme érdekében.

Kompakt kialakítás falra szereléshez

A Wallbox Pulsar Max kis méretével tűnik ki. A fix kábeles változat mérete kábel nélkül 198 x 201 x 99 mm, tömege pedig kábel nélkül körülbelül 1,3 kg.

Kompakt kialakítása megkönnyíti a garázsok falára, parkolóhelyekre és elektromos járművek töltésére szolgáló területekre történő telepítést, miközben kevés helyet foglal a töltési pont körül.

Halo RGB jelzőfény

A töltő előlapján Halo RGB fényjelző található, amely lehetővé teszi a különböző működési állapotok vizuális felismerését. Ez a jelzés kiegészül a Wallbox alkalmazásban és portálon elérhető információkkal.

OCPP kommunikáció és integráció

A WiFi és Bluetooth mellett a Wallbox OCPP, partneri API és SDK kompatibilitást is megad külső kommunikációs interfészként. Ezek a lehetőségek bővítik az integrációs és kezelési opciókat olyan telepítésekben, ahol további csatlakoztatott funkciókra van szükség.

A Wallbox Pulsar Max PLP4-0-2-4-9-002 műszaki jellemzői

• Márka: Wallbox.
• Referencia: PLP4-0-2-4-9-002.
• Modell: Pulsar Max.
• Szín: fekete.
• Típus: intelligens elektromosautó-töltő.
• Tápellátás: háromfázisú.
• Maximális töltési teljesítmény: 22 kW.
• Névleges feszültség: 400 V AC ±10%.
• Névleges áram: 32 A, 3 fázis.
• Konfigurálható áram: 6 A-tól 32 A-ig.
• Névleges frekvencia: 50/60 Hz.
• Töltési mód: Mód 3 az IEC 61851-1 szerint.
• Csatlakozó: Type 2 az IEC 62196-2 szerint.
• Kimenet típusa: fix kábel.
• Kábel hossza: 5 m.
• Kapcsolódás: WiFi és Bluetooth.
• Vezérlés: Wallbox alkalmazás és portál.
• Állapotjelző: Halo LED RGB.
• Statikus terheléskezelés: tartozék.
• Dinamikus terheléskezelés: kompatibilis kiegészítő mérővel.
• Napelemes töltés: kompatibilis kiegészítő mérővel.
• Külső kommunikációs interfész: OCPP, partneri API és SDK.
• Maradékáram-védelem: 6 mA DC szivárgás érzékelése.
• Hegesztés elleni védelem: igen.
• Túlfeszültségi kategória: CAT III.
• Védettség: IP55.
• Ütésállóság: IK10.
• Üzemi hőmérséklet: -30 és 50 °C között.
• Teljes teljesítményű működés: 40 °C-ig.
• Tárolási hőmérséklet: -40 és 70 °C között.
• Méretek kábel nélkül: 198 x 201 x 99 mm.
• Súly kábel nélkül: 1,3 kg.
• Tápkábel maximális keresztmetszete: legfeljebb 13 mm².
• EAN: 8436607548690.

A PLP4-0-2-4-9-002 cikkszám pontos konfigurációja

A Wallbox hivatalos cikkszám-struktúrája lehetővé teszi a Pulsar Max ezen változatának fő jellemzőinek azonosítását. A PLP4 kód a Pulsar Max modellt jelöli, a 0 kód az 5 méteres kábelt, a 2 kód a Type 2 csatlakozót, a 4 kód a 22 kW teljesítményt, a 9 kód pedig a hegesztés elleni védelmet. A 002 végződés a fekete színű kereskedelmi változatot azonosítja.

Erőteljes töltő háromfázisú telepítésekhez

22 kW maximális teljesítményével a Wallbox Pulsar Max PLP4-0-2-4-9-002 különösen alkalmas olyan háromfázisú telepítésekhez, ahol a cél a töltési idő csökkentése az ezt a teljesítményt kihasználni képes járművek esetében. Az 5 méteres fix Type 2 kábel megkönnyíti a mindennapi használatot, míg a WiFi, Bluetooth és a Wallbox alkalmazás révén történő vezérlés kényelmes töltéskezelést biztosít.

A 6 mA-es egyenáramú szivárgóáram-védelem, a hegesztés elleni védelem, az IP55 védettség, az IK10 ellenállás, valamint a dinamikus energiagazdálkodással és napelemes töltéssel való kompatibilitás egy olyan megoldást eredményez, amely otthoni és egyéb magántöltési pontokhoz egyaránt alkalmas.

Fontos: a 22 kW eléréséhez háromfázisú tápellátásra és olyan járműre van szükség, amely váltakozó áramon ezt a teljesítményt támogatja. A dinamikus energiagazdálkodás és a napelemes töltés kompatibilis Wallbox energiamérőt igényel, amely nincs a csomagban, kivéve ha ezt kifejezetten feltüntetik. A telepítést szakképzett személyzetnek kell elvégeznie a Wallbox dokumentációja és a hatályos előírások szerint.
