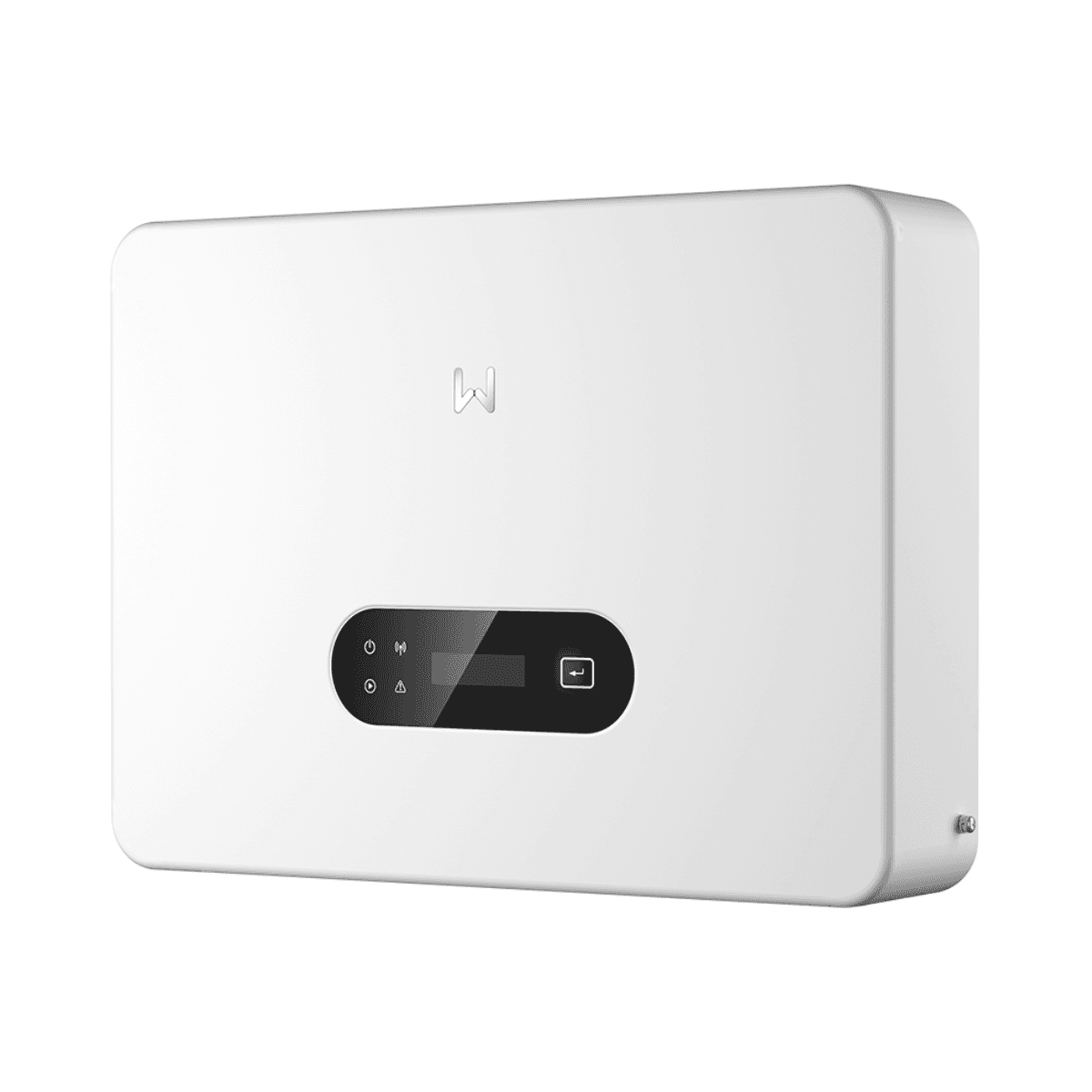

8,5 kW-os egyfázisú napelemes inverter 3 MPPT GoodWe GW8.5K-MS-G40

A GoodWe GW8.5K-MS-G40 egy egyfázisú napelemes inverter, egy 8,5 kW-os string inverter, amely az MS G4 sorozat negyedik generációjához tartozik. Kifejezetten olyan lakossági fotovoltaikus rendszerekhez készült, amelyek nagy teljesítményt és rugalmas panelkiosztást igényelnek, és 3 független MPPT követőt tartalmaz, MPPT-nként egy-egy fotovoltaikus bemenettel.

Az MPPT-nkénti 20 A maximális áramnak, a legfeljebb 200%-os fotovoltaikus túlméretezhetőségnek és a 97,9%-os maximális hatásfoknak köszönhetően a GW8.5K-MS-G40 készen áll a modern, nagy teljesítményű napelem modulokkal való együttműködésre. Kialakítását IP66 védettség, természetes konvekciós hűtés és 30 dB alatti zajszint teszi teljessé.

8,5 kW-os egyfázisú inverter 3 MPPT-vel

A GoodWe GW8.5K-MS-G40 8.500 W névleges és maximális kimeneti teljesítményt, valamint 8.500 VA maximális látszólagos teljesítményt biztosít. 220, 230 vagy 240 V-os egyfázisú hálózatokhoz készült, és 50 vagy 60 Hz névleges frekvencián működik.

Fő erősségei közé tartozik a 3 független MPPT követő. Minden MPPT egy fotovoltaikus stringet fogad, így a napelemes mező akár három, eltérő üzemi körülményekkel rendelkező csoportra osztható.

Ez az architektúra különösen előnyös több tájolású, eltérő dőlésszögű vagy különböző besugárzási viszonyokkal rendelkező tetőfelületeken, mivel minden string saját maximális teljesítménypont-követéssel rendelkezik.

20 A maximális áram MPPT-nként

A három MPPT mindegyike 20 A maximális bemeneti áramot és 26 A maximális rövidzárlati áramot támogat. Ezek a paraméterek javítják a kompatibilitást a mai, nagy teljesítményű és nagy áramú fotovoltaikus modulokkal.

A maximális fotovoltaikus bemeneti feszültség 600 V, míg az MPPT üzemi tartomány 40 és 560 V között van. Az indítófeszültség mindössze 50 V, a névleges bemeneti feszültség pedig eléri a 360 V-ot.

Legfeljebb 200%-os fotovoltaikus túlméretezhetőség

A GoodWe az MS G4 sorozathoz legfeljebb 200%-os fotovoltaikus túlméretezhetőséget ad meg. Ez a tulajdonság lehetővé teszi, hogy a modulok összteljesítménye meghaladja az inverter névleges kimeneti teljesítményét, feltéve, hogy a gyártó által meghatározott feszültség-, áram- és egyéb elektromos határértékek betartásra kerülnek.

A napelemes mező túlméretezése segíthet növelni azt az időtartamot, amikor az inverter közel optimális teljesítményen működik, különösen alacsony besugárzás, a reggeli órák vagy a késő délutáni időszakok során.

97,9%-os maximális hatásfok

A GW8.5K-MS-G40 97,9%-os maximális hatásfokot és 97,3%-os európai hatásfokot ér el, így nagy teljesítménnyel alakítja át a panelekből érkező egyenáramot a rendszer által felhasználható váltóárammá.

A maximális kimeneti áram 38,7 A. A teljesítménytényező megközelítőleg 1, és 0,8 kapacitív és 0,8 induktív között állítható. A GoodWe által megadott maximális teljes harmonikus torzítás 3% alatti.

Beépített védelmek a fotovoltaikus rendszerhez

A GoodWe a GW8.5K-MS-G40 modellt különféle védelmi és felügyeleti funkciókkal látta el mind az egyenáramú, mind a váltóáramú oldalon.

• Fotovoltaikus stringenkénti áramfelügyelet: beépített.
• Fotovoltaikus szigetelési ellenállás érzékelése: beépített.
• Maradékáram-felügyelet: beépített.
• DC polaritásfordítás elleni védelem: beépített.
• Anti-islanding védelem: beépített.
• AC túláramvédelem: beépített.
• AC rövidzárlatvédelem: beépített.
• AC túlfeszültségvédelem: beépített.
• DC kapcsoló: beépített.
• DC túlfeszültségvédelem: II. típusú SPD.
• AC túlfeszültségvédelem: II. típusú SPD.
• Távoli lekapcsolás: beépített.
• AFCI: opcionálisan elérhető.

Opcionális AFCI 3.0 ívérzékeléssel

Az MS G4 sorozat opcionálisan AFCI 3.0 funkcióval is felszerelhető, amely az egyenáramú elektromos ívek érzékelésére és megszakítására szolgál. A GoodWe mesterséges intelligenciával támogatott technológiát alkalmaz az ívnek megfelelő helyzetek azonosítására és a rendszer beavatkozására.

Ez a funkció további biztonsági opciót jelent olyan telepítéseknél, ahol a fotovoltaikus mezőben fellépő bizonyos ívhibák elleni védelem szükséges.

WiFi, LAN, Bluetooth, RS485 és 4G

A GoodWe GW8.5K-MS-G40 különböző kommunikációs lehetőségeket kínál a rendszer felügyeletéhez és integrációjához. A műszaki adatlap RS485, WiFi, LAN, Bluetooth és 4G interfészeket tartalmaz, a konfigurációtól és a használt tartozékoktól függően.

A kommunikációs protokoll Modbus RTU, SunSpec-kompatibilitással. A készülék felülete LED jelzőket használ, opcionális LCD kijelzőt támogat, valamint WLAN-on és kompatibilis alkalmazáson keresztüli kezelést is lehetővé tesz.

Párhuzamos telepítésekhez előkészítve

Az MS G4 sorozat vegyes párhuzamos telepítésekben is használható GoodWe DNS G4 inverterekkel együtt az EzLink3000 intelligens kommunikációs modul segítségével.

Ez a lehetőség megkönnyíti a fotovoltaikus rendszerek moduláris bővítését, amikor a telepített teljesítmény növelésére van szükség, miközben a GoodWe kompatibilis inverterarchitektúra megmarad.

Csendes működés ventilátorok nélkül

A GW8.5K-MS-G40 természetes konvekciós hűtést használ. Mivel a szokásos hűtéshez nem támaszkodik ventilátorokra, a GoodWe 30 dB alatti zajkibocsátást ad meg.

Ez a tulajdonság különösen alkalmas lakossági telepítésekhez, ahol az inverter lakóterek közelében helyezhető el. Az eszköz éjszakai fogyasztása 1 W alatt van.

IP66 védelem

A burkolat IP66 védettségi fokozattal rendelkezik, ami magas szintű ellenállást biztosít a por és a víz behatolásával szemben. Ez növeli a rugalmasságot az inverter elhelyezésének kiválasztásakor, a GoodWe által megadott szerelési utasítások és távolságok betartása mellett.

Az üzemi hőmérséklet-tartomány -25 és +60 °C között van, és 0–100% relatív páratartalmat is támogat. A gyártó által megadott maximális üzemi tengerszint feletti magasság 4.000 méter.

Kompakt és könnyű kialakítás

493 x 365 x 187 mm-es méreteivel és 16 kg-os tömegével a GoodWe GW8.5K-MS-G40 kompakt formátumot kínál a 8,5 kW-os teljesítményhez és a három MPPT követőhöz képest.

Az egyenáramú bemenetek MC4 csatlakozókat használnak, 4–6 mm² keresztmetszetű kábelekhez. A váltóáramú csatlakozás Plug & Play rendszert alkalmaz, amely legfeljebb 16 mm² vezetékkeresztmetszetet támogat.

A GoodWe GW8.5K-MS-G40 műszaki jellemzői

• Márka: GoodWe.
• Referencia: GW8.5K-MS-G40.
• Sorozat: MS G4.
• Típus: string fotovoltaikus inverter.
• Hálózat: egyfázisú.
• Névleges kimeneti teljesítmény: 8.500 W.
• Maximális aktív teljesítmény: 8.500 W.
• Névleges látszólagos teljesítmény: 8.500 VA.
• Maximális látszólagos teljesítmény: 8.500 VA.
• Névleges kimeneti feszültség: 220 / 230 / 240 V, L/N/PE.
• Kimeneti feszültségtartomány: 160-270 V, a helyi előírások szerint.
• Névleges frekvencia: 50/60 Hz.
• Maximális kimeneti áram: 38,7 A.
• Teljesítménytényező: megközelítőleg 1, 0,8 kapacitív és 0,8 induktív között állítható.
• Teljes harmonikus torzítás: <3%.
• MPPT-k száma: 3.
• Stringek száma MPPT-nként: 1.
• Maximális FV bemeneti feszültség: 600 V.
• MPPT üzemi tartomány: 40-560 V.
• Indítófeszültség: 50 V.
• Névleges bemeneti feszültség: 360 V.
• Maximális bemeneti áram MPPT-nként: 20 A.
• Maximális rövidzárlati áram MPPT-nként: 26 A.
• Fotovoltaikus túlméretezhetőség: a GoodWe szerint akár 200%.
• Maximális hatásfok: 97,9%.
• Európai hatásfok: 97,3%.
• Hűtés: természetes konvekció.
• Zajkibocsátás: <30 dB.
• Éjszakai fogyasztás: <1 W.
• Védettségi fokozat: IP66.
• Üzemi hőmérséklet: -25 és +60 °C között.
• Relatív páratartalom: 0-100%.
• Maximális tengerszint feletti magasság: 4.000 m.
• Topológia: transzformátor nélküli.
• Kommunikáció: RS485, WiFi, LAN, Bluetooth és 4G.
• Protokoll: Modbus RTU, SunSpec-kompatibilis.
• Felület: LED, opcionális LCD és WLAN + alkalmazás.
• DC túlfeszültségvédelem: II. típusú SPD.
• AC túlfeszültségvédelem: II. típusú SPD.
• AFCI: opcionális.
• DC kapcsoló: beépített.
• Méretek: 493 x 365 x 187 mm.
• Tömeg: 16 kg.
• DC csatlakozók: MC4, 4-6 mm² kábelekhez.
• AC csatlakozó: Plug & Play, legfeljebb 16 mm² vezetőhöz.

Különösen ajánlott több tájolású tetőfelületekhez

A három független MPPT beépítése miatt a GoodWe GW8.5K-MS-G40 különösen alkalmas olyan telepítésekhez, ahol a napelemeket különböző tetősíkokra, tájolásokra vagy dőlésszögekre kell elosztani. Minden string önálló követéssel rendelkezhet az optimális üzemi pont eléréséhez.

Az 8,5 kW-os egyfázisú teljesítmény, az MPPT-nkénti 20 A, a legfeljebb 200%-os fotovoltaikus túlméretezhetőség, a 97,9%-os maximális hatásfok, az IP66 védelem és a széleskörű kommunikációs lehetőségek a GW8.5K-MS-G40 modellt teljes körű megoldássá teszik nagy teljesítményű lakossági napelemes rendszerekhez.

Fontos: a stringek méretezésének és a csatlakoztatott fotovoltaikus teljesítménynek mindig meg kell felelnie a GoodWe által meghatározott feszültség-, áram- és egyéb határértékeknek, valamint a telepítésre vonatkozó hatályos előírásoknak.
