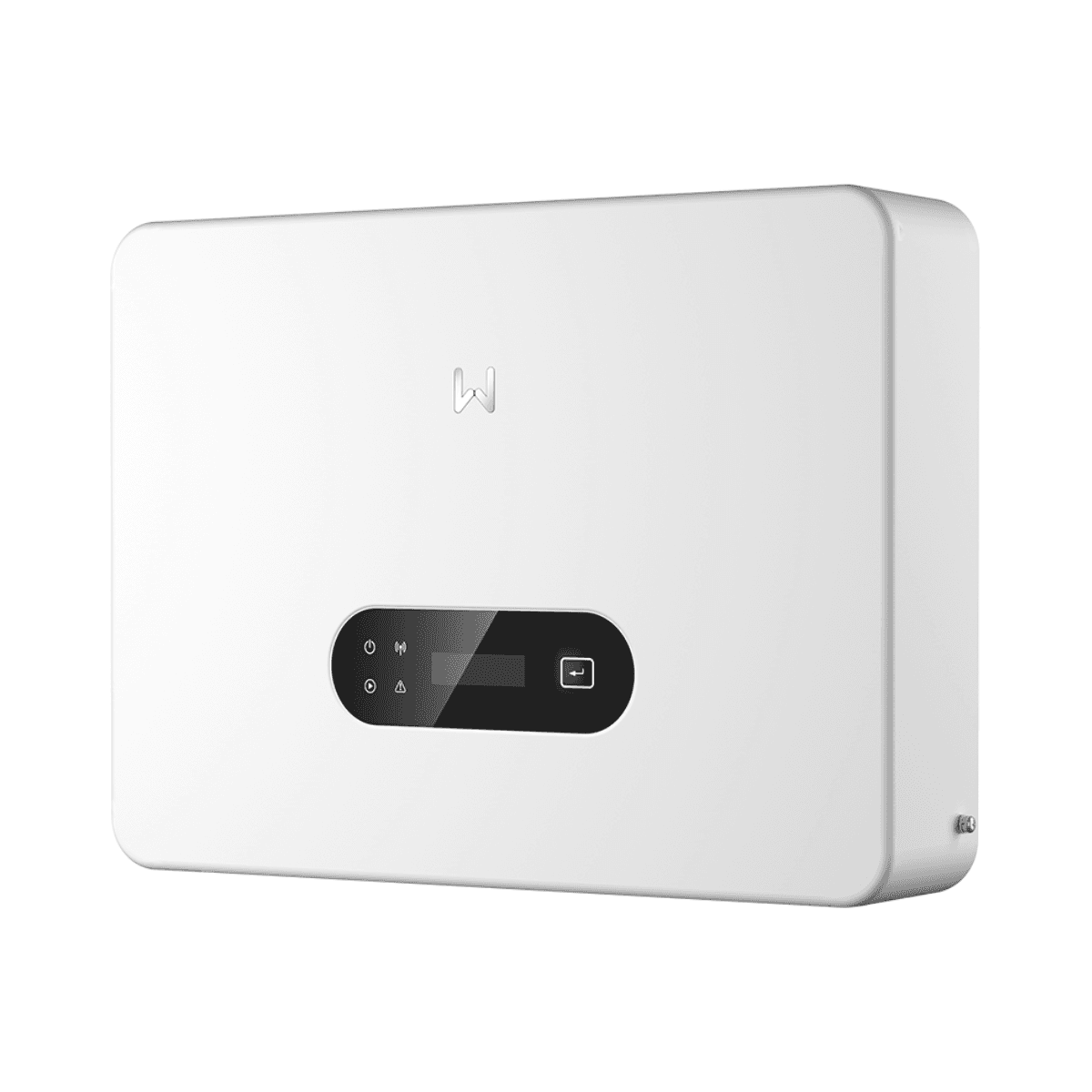

10 kW-os egyfázisú napelemes inverter, 3 MPPT, GoodWe GW10K-MS-G40

A GoodWe GW10K-MS-G40 egyfázisú napelemes inverter egy 10 kW-os string inverter, amely az MS G4 sorozat negyedik generációjához tartozik. Kifejezetten lakossági fotovoltaikus rendszerekhez tervezték, és 3 független MPPT követőt tartalmaz, amelyek nagy rugalmasságot biztosítanak a panelek különböző tájolások, dőlésszögek vagy eltérő besugárzási viszonyokkal rendelkező zónák közötti elosztásához.

Felépítése MPPT-nként akár 20 A bemeneti áramot is támogat, kompatibilis a modern, nagy teljesítményű fotovoltaikus modulokkal, és a GoodWe szerint akár 200%-os PV-túlméretezést is lehetővé tesz. Ezekhez a jellemzőkhöz 97,9%-os maximális hatásfok, természetes konvekciós hűtés, IP66 védettség és 30 dB alatti zajszint társul.

10 kW-os egyfázisú inverter 3 MPPT-vel

A GoodWe GW10K-MS-G40 10.000 W névleges kimeneti teljesítményt biztosít, és 220, 230 vagy 240 V-os egyfázisú hálózatokhoz készült. Fő előnye az egy- vagy két MPPT-vel rendelkező inverterekkel szemben a 3 független MPPT beépítése, amelyek mindegyike egy-egy fotovoltaikus string kezelésére alkalmas.

Ez a konfiguráció megkönnyíti az összetett tetőszerkezetekkel, eltérő modul-tájolással vagy részleges árnyékolással rendelkező rendszerek tervezését, mivel az egyes MPPT-re csatlakoztatott panelcsoportok önállóan működhetnek, hogy megtalálják saját maximális teljesítménypontjukat.

20 A bemenet MPPT-nként nagy teljesítményű modulokhoz

A három MPPT mindegyike 20 A maximális bemeneti áramot és 26 A maximális rövidzárlati áramot támogat. Ezek a jellemzők lehetővé teszik a nagy áramú fotovoltaikus modulok használatát, és nagyobb rugalmasságot biztosítanak a panelek kiválasztásakor.

Az inverter maximális bemeneti feszültsége 600 V, míg az MPPT működési tartománya 40 és 560 V között van. Az indítófeszültség mindössze 50 V, a névleges bemeneti feszültség pedig 360 V.

Akár 200%-os fotovoltaikus túlméretezés

A GoodWe az MS G4 sorozatnál akár 200%-os fotovoltaikus túlméretezés lehetőségét jelzi. Ez lehetővé teszi, hogy a modulok összteljesítménye meghaladja az inverter névleges kimeneti teljesítményét, amennyiben a rendszer kialakítása és a fotovoltaikus mező elektromos paraméterei ezt lehetővé teszik.

Az alacsony indítófeszültséggel és a három független MPPT-vel kombinálva ez a tervezési tartalék a nap folyamán a fotovoltaikus termelés maximális kihasználására szolgál, beleértve az alacsonyabb besugárzású időszakokat is.

97,9%-os maximális hatásfok

A GW10K-MS-G40 97,9%-os maximális hatásfokot és 97,3%-os európai hatásfokot ér el. Maximális aktív kimeneti teljesítménye 10.000 W, a maximális látszólagos teljesítménye szintén 10.000 VA.

A maximális kimeneti áram 45,5 A. A teljesítménytényező megközelítőleg 1, és 0,8 kapacitív és 0,8 induktív között állítható, míg a maximális teljes harmonikus torzítás 3% alatt marad.

Beépített AC és DC védelmek

A GoodWe az MS G4 sorozatot többféle védelmi rendszerrel látja el, amelyek az invertert és a fotovoltaikus rendszert egyaránt védik. A GW10K-MS-G40 tartalmaz fotovoltaikus fordított polaritás elleni védelmet, szigetelési ellenállás felügyeletet, maradékáram-ellenőrzést, anti-islanding védelmet, valamint túláram, rövidzárlat és váltakozó áramú túlfeszültség elleni védelmet.

Továbbá beépített DC kapcsolóval és II. típusú SPD túlfeszültség-védelemmel rendelkezik mind egyenáramú, mind váltakozó áramú oldalon.

• Stringáram-felügyelet: beépített.
• PV szigetelési ellenállás érzékelése: beépített.
• Maradékáram-felügyelet: beépített.
• PV fordított polaritás elleni védelem: beépített.
• Anti-islanding védelem: beépített.
• AC túláramvédelem: beépített.
• AC rövidzárlat elleni védelem: beépített.
• AC túlfeszültség elleni védelem: beépített.
• DC kapcsoló: beépített.
• DC túlfeszültség elleni védelem: II. típusú SPD.
• AC túlfeszültség elleni védelem: II. típusú SPD.
• Távlekapcsolás: beépített.

Opcionális AFCI 3.0 ívhiba elleni védelemhez

Az MS G4 sorozat opcionálisan AFCI 3.0-val is felszerelhető, mesterséges intelligencia által támogatott ívhiba-érzékeléssel. Ez a funkció az egyenáramú ívhibás helyzetek felismerésére és a működés megszakítására szolgál, amikor kockázatos körülményeket észlel.

A GoodWe a Rapid Shutdown 2.0-t is figyelembe veszi beépített adóval, mint az invertergenerációhoz elérhető biztonsági megoldások egyikét.

Csatlakoztathatóság és monitorozás

A GoodWe GW10K-MS-G40 különböző kommunikációs lehetőségeket kínál a fotovoltaikus rendszer egyszerű integrálása és felügyelete érdekében. A műszaki adatlap RS485, WiFi, LAN, Bluetooth és 4G interfészeket tartalmaz, a használt tartozékoktól és konfigurációtól függően.

A kommunikációs protokoll Modbus RTU, SunSpec-kompatibilitással. A helyi interfész LED jelzőkkel rendelkezik, opcionális LCD kijelzőt támogat, valamint WLAN-kapcsolatot és alkalmazásos vezérlést is kínál.

Párhuzamos csatlakoztatás lehetősége DNS G4-gyel

Az MS G4 sorozat alkalmas vegyes párhuzamos rendszerekben való működésre GoodWe DNS G4 inverterekkel az EzLink3000 kommunikációs eszköz használatával. A GoodWe szerint ez az architektúra akár 10 inverter összekapcsolását is lehetővé teszi külső datalogger nélkül.

Ez a lehetőség megkönnyíti mind egy meglévő fotovoltaikus rendszer későbbi bővítését, mind a moduláris rendszerek kialakítását, amikor nagyobb összteljesítményre van szükség.

Csendes működés természetes konvekcióval

A GW10K-MS-G40 természetes konvekciós hűtést használ, így a szokásos hűtéshez nincs szükség ventilátorokra. A GoodWe 30 dB alatti zajkibocsátást ad meg, ami különösen előnyös lakossági telepítéseknél, ahol az inverter lakott területek közelében helyezkedhet el.

A saját éjszakai fogyasztás 1 W alatt van, és a készüléket -25 és +60 °C közötti környezeti hőmérsékleten történő működésre tervezték.

IP66 védelem sokoldalú telepítéshez

Az inverter IP66 védettségi fokozattal rendelkezik, amely magas szintű burkolatvédelmet biztosít a por és a víz behatolása ellen. Ez bővíti a készülék elhelyezési lehetőségeit, természetesen a GoodWe által meghatározott telepítési feltételek, távolságok és ajánlások betartása mellett.

0 és 100% közötti relatív páratartalom mellett, valamint a gyártó által meghatározott feltételek között akár 4000 méteres tengerszint feletti magasságban is működhet.

16 kg-os kompakt kialakítás

A GoodWe GW10K-MS-G40 mérete 493 x 365 x 187 mm, tömege 16 kg. Kompakt formátuma megkönnyíti a kezelést és a szerelést, különösen a 10 kW-os névleges teljesítményt és a három MPPT követőt figyelembe véve.

A fotovoltaikus bemenetek 4–6 mm² keresztmetszetű vezetékekhez MC4 csatlakozókat használnak, míg a váltakozó áramú kimenet plug and play csatlakozót alkalmaz, amely akár 16 mm²-es vezetékekkel is kompatibilis.

A GoodWe GW10K-MS-G40 műszaki jellemzői

• Márka: GoodWe.
• Referencia: GW10K-MS-G40.
• Sorozat: MS G4.
• Típus: string napelemes inverter.
• Hálózat: egyfázisú.
• Névleges kimeneti teljesítmény: 10.000 W.
• Névleges látszólagos teljesítmény: 10.000 VA.
• Maximális AC aktív teljesítmény: 10.000 W.
• Maximális AC látszólagos teljesítmény: 10.000 VA.
• Névleges kimeneti feszültség: 220 / 230 / 240 V, L / N / PE.
• Névleges frekvencia: 50 / 60 Hz.
• Maximális kimeneti áram: 45,5 A.
• Teljesítménytényező: megközelítőleg 1, 0,8 kapacitív és 0,8 induktív között állítható.
• Maximális teljes harmonikus torzítás: <3%.
• MPPT-k száma: 3.
• Stringek száma MPPT-nként: 1.
• Maximális PV bemeneti feszültség: 600 V.
• MPPT működési tartomány: 40-560 V.
• Indítófeszültség: 50 V.
• Névleges bemeneti feszültség: 360 V.
• Maximális áram MPPT-nként: 20 A.
• Maximális rövidzárlati áram MPPT-nként: 26 A.
• PV túlméretezés: akár 200% a GoodWe szerint.
• Maximális hatásfok: 97,9%.
• Európai hatásfok: 97,3%.
• Hűtés: természetes konvekció.
• Zajkibocsátás: <30 dB.
• Éjszakai fogyasztás: <1 W.
• Védettségi fokozat: IP66.
• Működési hőmérséklet-tartomány: -25 és +60 °C között.
• Relatív páratartalom: 0-100%.
• Maximális működési magasság: 4000 m.
• Topológia: leválasztás nélküli.
• Kommunikáció: RS485, WiFi, LAN, Bluetooth és 4G.
• Protokoll: Modbus RTU, SunSpec-kompatibilis.
• Interfész: LED, opcionális LCD és WLAN + alkalmazás.
• DC SPD védelem: II. típus.
• AC SPD védelem: II. típus.
• AFCI: opcionális.
• Méretek: 493 x 365 x 187 mm.
• Tömeg: 16 kg.
• DC csatlakozók: MC4 4-6 mm² vezetékekhez.
• AC csatlakozás: plug and play csatlakozó akár 16 mm²-ig.

Különösen ajánlott összetett fotovoltaikus tetőfelületekhez

A három független MPPT a GoodWe GW10K-MS-G40 modellt különösen érdekessé teszi olyan rendszerekhez, ahol a modulokat különböző tájolások vagy dőlésszögek között kell elosztani. A kevesebb MPPT-vel rendelkező architektúrákhoz képest nagyobb függetlenséget biztosít a különböző fotovoltaikus stringek között.

A 10 kW-os egyfázisú teljesítmény, az MPPT-nkénti 20 A bemenet, az akár 200%-os PV-túlméretezés, a 97,9%-os maximális hatásfok, az IP66 védelem és a 30 dB alatti működés együttesen teljes körű megoldást kínál olyan lakossági napelemes rendszerekhez, amelyek teljesítményt, tervezési rugalmasságot és széleskörű kommunikációs lehetőségeket igényelnek.

Fontos: a stringek méretezését, a csatlakoztatott fotovoltaikus teljesítményt, a modulok feszültségét és áramát, valamint a külső védelmeket a GoodWe specifikációi és az adott telepítésre vonatkozó hatályos előírások szerint kell kiszámítani.
