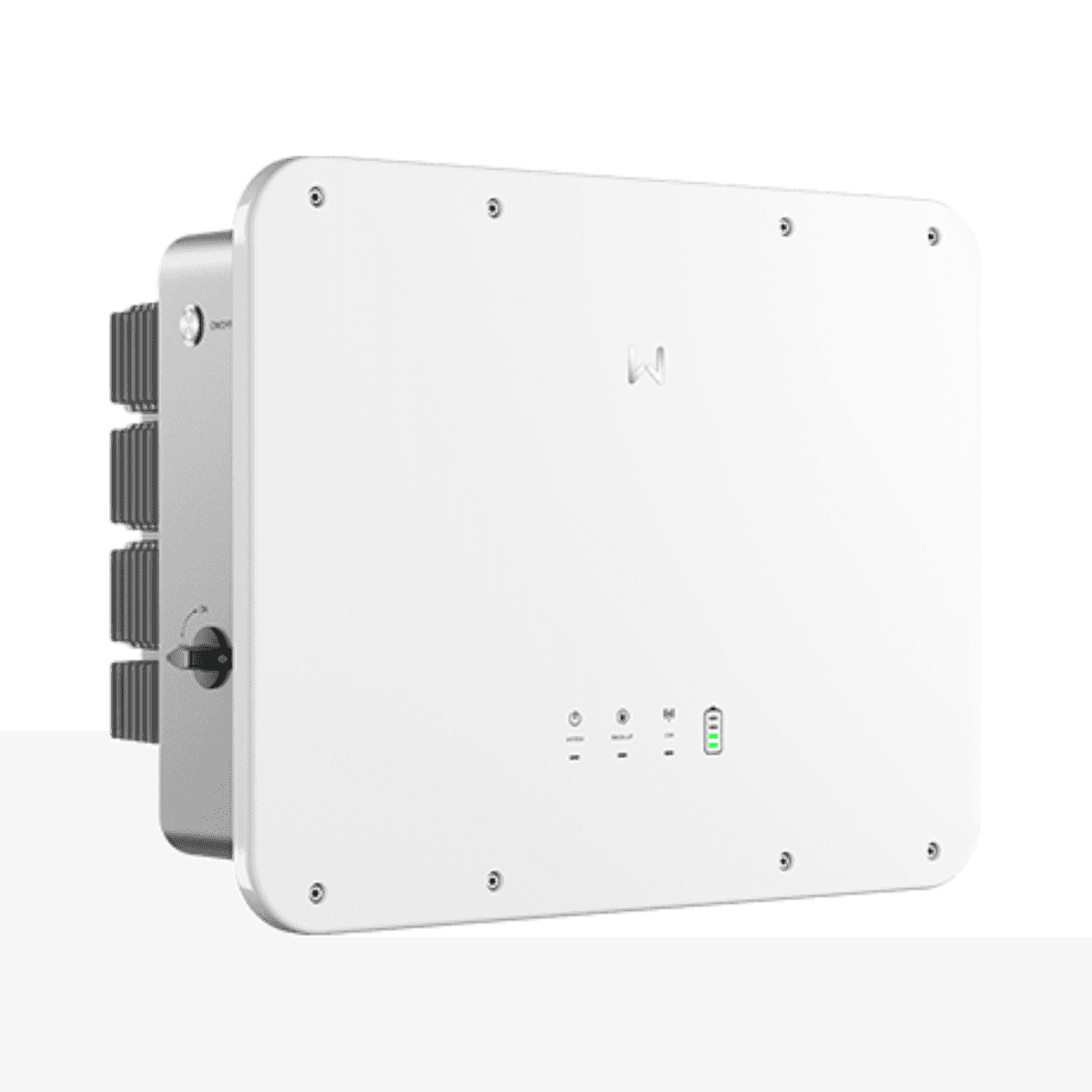

10 kW-os egyfázisú hibrid napelemes inverter, 2 MPPT, ES Uniq GoodWe GW10K-ES-C10

A GoodWe GW10K-ES-C10 egyfázisú hibrid napelemes inverter az ES Uniq sorozatba tartozik, és energiatárolással rendelkező lakossági fotovoltaikus rendszerekhez készült. 10 kW névleges teljesítményt kínál, 2 MPPT követőt tartalmaz, és lehetővé teszi a napelemes termelés, a háztartás fogyasztása, az alacsony feszültségű akkumulátorok, a hálózati csatlakozás és a létfontosságú fogyasztók számára fenntartott tartalék kimenet integrált kezelését.

A GW10K-ES-C10 akár 20 kW PV bemeneti teljesítményt is támogat, 48 V-os akkumulátorokkal működik, és akár 10 kW töltési, valamint 11 kW kisütési teljesítményt biztosít. 10 kVA-s backup kimenete, amelynek UPS-szerű átkapcsolása kevesebb mint 4 ms alatt történik, lehetővé teszi a kiválasztott fogyasztók ellátását hálózati kimaradás esetén. Emellett IP66 védettséggel, beépített AFCI-vel, valamint RS485, WiFi, LAN és Bluetooth kapcsolattal rendelkezik.

10 kW-os egyfázisú hibrid inverter

A GoodWe GW10K-ES-C10 10 kW névleges kimeneti teljesítményt és 10 kVA névleges látszólagos teljesítményt kínál. Hálózatra kapcsolt üzemben akár 11 kW aktív teljesítményt és 11 kVA maximális látszólagos teljesítményt is elérhet.

220, 230 vagy 240 V-os egyfázisú hálózatokhoz készült, és 50 vagy 60 Hz-en működhet. A hálózati maximális kimeneti árama eléri az 50 A-t, míg a teljesítménytényező 0,8 kapacitív és 0,8 induktív között állítható.

2 MPPT négy fotovoltaikus string bemenettel

Az inverter 2 független MPPT követővel rendelkezik, és mindegyikhez két fotovoltaikus string csatlakoztatható. Ez a 2+2 konfiguráció rugalmasságot biztosít a napelemek különböző tájolások vagy tetőfelületek közötti elosztásához.

Minden MPPT 32 A maximális bemeneti áramot támogat, stringenként legfeljebb 16 A-rel, és MPPT-nként 48 A maximális rövidzárlati áramot. Ezek a jellemzők megkönnyítik a modern, nagy teljesítményű fotovoltaikus modulokkal való kombinálást.

Akár 20 kW PV bemeneti teljesítmény

A GoodWe a GW10K-ES-C10 esetében 20 kW maximális PV bemeneti teljesítményt ad meg, ami a 10 kW névleges teljesítményhez képest akár 200%-os túlméretezést jelent.

A maximális bemeneti feszültség 600 V, az MPPT követési üzemi tartománya 60 és 550 V között van. A névleges bemeneti feszültség 360 V, az indítófeszültség pedig 58 V.

Ez a tartomány lehetővé teszi a névleges inverterteljesítménynél nagyobb modulkapacitású rendszerek tervezését, a GoodWe által meghatározott feszültség-, áram- és konfigurációs határok betartása mellett.

48 V-os alacsony feszültségű akkumulátorok

A GoodWe ES Uniq GW10K-ES-C10 alacsony feszültségű lítium-ion vagy ólom-savas akkumulátorok csatlakoztatását támogatja. 48 V névleges akkumulátorfeszültséggel, 40 és 60 V közötti üzemi tartománnyal és 44,2 V indítófeszültséggel működik.

A maximális folyamatos töltési és kisütési áram eléri a 200 A-t. Az inverter akár 10 kW akkumulátortöltési teljesítményt és akár 11 kW kisütési teljesítményt is biztosít, így nagy fogyasztású lakossági rendszerekben is magas energiatárolási és -visszanyerési kapacitást nyújt.

10 kVA-s backup kimenet 4 ms alatti átkapcsolással

A GW10K-ES-C10 tartalék kimenete 10 kVA névleges látszólagos teljesítményt biztosít. Hálózat nélküli üzemben 11 kVA-t érhet el, és 10 másodpercig akár 20 kVA csúcsot is elvisel, ami különösen hasznos nagy indítóáramú berendezések ellátásához.

A GoodWe kevesebb mint 4 ms-os, UPS/SAI rendszernek megfelelő átkapcsolási időt ad meg. Hálózati kimaradás esetén a rendszer gyorsan átválthat a tartalék kimenetre, amennyiben az akkumulátorban vagy a fotovoltaikus termelésben elegendő energia áll rendelkezésre.

3 az 1-ben port generátorhoz, intelligens fogyasztókhoz és FV inverterhez

Az ES Uniq sorozat egy multifunkciós 3 az 1-ben porttal rendelkezik, amely bővíti a rendszerkonfigurációs lehetőségeket. Ez a port használható generátor integrálására, intelligens fogyasztók kezelésére vagy kompatibilis hálózati fotovoltaikus inverter csatlakoztatására, a rendszer kialakításától függően.

A GW10K-ES-C10 modellnél a generátor bemenet 10 kVA névleges látszólagos teljesítményt és 11 kVA maximális látszólagos teljesítményt támogat.

Hálózatra kapcsolt és szigetüzemű működés

Az inverter hálózatra kapcsolt rendszerekben és off-grid konfigurációkban egyaránt használható. Ez a rugalmasság lehetővé teszi a hagyományos önfogyasztásra épülő rendszerek, akkumulátoros tárolással és tartalékkal rendelkező telepítések, illetve a háztartás energiafüggetlenségét növelő megoldások kialakítását.

Az ES Uniq sorozat mikrorácsos működést is támogat, így más fotovoltaikus berendezésekkel együttműködve különböző termelési és fogyasztási források kezelhetők.

Akár 6 inverter párhuzamosan

A GoodWe akár 6 kompatibilis ES Uniq inverter párhuzamos csatlakoztatását is lehetővé teszi hálózatra kapcsolt és szigetüzemű működés esetén egyaránt. Ez a funkció megkönnyíti a skálázható rendszerek kialakítását, és később is bővíthetővé teszi a rendelkezésre álló teljesítményt, amikor az energiaigény nő.

97,6%-os maximális hatásfok

A GW10K-ES-C10 maximális hatásfoka 97,6%, európai hatásfoka pedig 96,2%. Az akkumulátor-hálózat folyamat maximális hatásfoka 95,5%, míg az MPPT követés hatásfoka 99,9%.

Ezek a teljesítményadatok lehetővé teszik a napelemek által termelt energia és az akkumulátorokban tárolt energia hatékony hasznosítását.

Beépített AFCI és elektromos védelmek

A GoodWe GW10K-ES-C10 különféle felügyeleti és biztonsági rendszereket tartalmaz az inverter és a fotovoltaikus rendszer védelmére.

• FV stringáram-felügyelet: beépített.
• FV szigetelési ellenállás érzékelése: beépített.
• Maradékáram-felügyelet: beépített.
• DC fordított polaritás elleni védelem: beépített.
• Anti-islanding védelem: beépített.
• AC túláramvédelem: beépített.
• AC rövidzárlat elleni védelem: beépített.
• AC túlfeszültség elleni védelem: beépített.
• DC leválasztó kapcsoló: beépített.
• DC túlfeszültség elleni védelem: III. típus.
• AC túlfeszültség elleni védelem: III. típus.
• AFCI: beépített.
• Távlekapcsolás: beépített.
• Gyors lekapcsolás: opcionális.

WiFi, LAN, Bluetooth és RS485

Az inverter többféle kommunikációs interfésszel rendelkezik a rendszer felügyeletének és kezelésének megkönnyítésére. RS485, WiFi, LAN és Bluetooth kapcsolatot, valamint CAN kommunikációt is biztosít az akkumulátor-kezelő rendszerrel.

Kompatibilis a Modbus RTU és Modbus TCP protokollokkal. A felhasználói felület LCD kijelzőt, WLAN kapcsolatot és alkalmazásos kezelést kombinál, megkönnyítve a rendszer paramétereinek és energiaáramainak ellenőrzését.

IP66 védelem

A GoodWe GW10K-ES-C10 IP66 védettséggel rendelkezik, így magas szintű ellenállást biztosít a por és a víz behatolásával szemben. Fali szerelésre tervezett kialakítása lehetővé teszi a telepítést különböző beltéri vagy kültéri helyszíneken, a GoodWe által megadott feltételeknek megfelelően.

-35 és +60 °C közötti környezeti hőmérsékleten, legfeljebb 95%-os relatív páratartalom mellett és 3000 méteres maximális működési tengerszint feletti magasságig használható.

Intelligens szellőzéses hűtés

A hőkezelést intelligens szellőzőrendszer végzi, amely a készülék igényeihez igazítja a hűtést. Ez a rendszer segít a belső hőmérsékletet a megfelelő tartományban tartani nagy termelési, töltési vagy kisütési időszakok alatt.

A GoodWe GW10K-ES-C10 műszaki jellemzői

• Márka: GoodWe.
• Modell: GW10K-ES-C10.
• Sorozat: ES Uniq.
• Típus: hibrid napelemes inverter.
• Hálózat: egyfázisú.
• Névleges kimeneti teljesítmény: 10 kW.
• Névleges hálózati látszólagos teljesítmény: 10 kVA.
• Maximális aktív teljesítmény: 11 kW.
• Maximális hálózati látszólagos teljesítmény: 11 kVA.
• Névleges kimeneti feszültség: 220 / 230 / 240 V.
• Kimeneti feszültségtartomány: 170-280 V.
• Névleges frekvencia: 50 / 60 Hz.
• Maximális hálózati kimeneti áram: 50 A.
• Teljesítménytényező: kb. 1, 0,8 kapacitív és 0,8 induktív között állítható.
• Maximális teljes harmonikus torzítás: <3%.
• MPPT-k száma: 2.
• Stringek MPPT-nként: 2 / 2.
• Maximális PV bemeneti teljesítmény: 20 kW.
• PV túlméretezés: akár 200%.
• Maximális FV bemeneti feszültség: 600 V.
• MPPT üzemi tartomány: 60-550 V.
• FV indítófeszültség: 58 V.
• FV névleges feszültség: 360 V.
• Maximális bemeneti áram MPPT-nként: 32 / 32 A.
• Maximális áram stringenként: 16 A.
• Maximális rövidzárlati áram MPPT-nként: 48 / 48 A.
• Akkumulátor típusa: lítium-ion / ólom-savas.
• Akkumulátor névleges feszültsége: 48 V.
• Akkumulátor feszültségtartománya: 40-60 V.
• Akkumulátor indítófeszültsége: 44,2 V.
• Akkumulátor bemenetek száma: 1.
• Maximális folyamatos töltőáram: 200 A.
• Maximális folyamatos kisütőáram: 200 A.
• Maximális töltési teljesítmény: 10 kW.
• Maximális kisütési teljesítmény: 11 kW.
• Backup névleges teljesítmény: 10 kVA.
• Maximális backup teljesítmény hálózat nélkül: 11 kVA.
• Backup csúcsteljesítmény: akár 20 kVA 10 s-ig.
• Backup átkapcsolási idő: <4 ms.
• Generátor névleges bemeneti teljesítménye: 10 kVA.
• Generátor maximális bemeneti teljesítménye: 11 kVA.
• Maximális hatásfok: 97,6%.
• Európai hatásfok: 96,2%.
• Maximális akkumulátor-hálózat hatásfok: 95,5%.
• MPPT hatásfok: 99,9%.
• Kommunikáció a BMS-sel: CAN.
• Kommunikációk: RS485, WiFi, LAN és Bluetooth.
• Protokollok: Modbus RTU és Modbus TCP.
• Felület: LCD, WLAN és alkalmazás.
• AFCI: beépített.
• Távlekapcsolás: beépített.
• Gyors lekapcsolás: opcionális.
• DC túlfeszültség elleni védelem: III. típus.
• AC túlfeszültség elleni védelem: III. típus.
• Védettségi fokozat: IP66.
• Hűtés: intelligens szellőzés.
• Üzemi hőmérséklet: -35 és +60 °C között.
• Relatív páratartalom: 0-95%.
• Maximális tengerszint feletti magasság: 3000 m.
• Topológia: transzformátor nélküli.
• Szerelés: fali.
• Méretek: 560 x 444,5 x 226 mm.
• Tömeg: 29 kg.
• Párhuzamos működés: akár 6 kompatibilis inverter.
• Mikrorácsos működés: igen.

Komplett megoldás akkumulátoros önfogyasztáshoz

A GoodWe GW10K-ES-C10 10 kW névleges teljesítményt, 2 MPPT-t négy string bemenettel, akár 20 kW PV teljesítményt és 48 V-os akkumulátoros tárolást kombinál. Ez az architektúra lehetővé teszi a nappali napelemes termelés hasznosítását, valamint a többletenergia eltárolását későbbi felhasználásra, amikor a fogyasztás meghaladja a rendelkezésre álló termelést.

10 kVA-s backup kimenete, akár 20 kVA-s 10 másodperces csúcsokkal és 4 ms alatti átkapcsolással, további védelmet nyújt áramszünet esetén. Ehhez társul a 3 az 1-ben port, a mikrorácsos működés és akár hat inverter párhuzamos csatlakoztatásának lehetősége a skálázható rendszerek kialakításához.

IP66 védelemmel, beépített AFCI-vel, WiFi-vel, LAN-nal, Bluetooth-szal, LCD kijelzővel és széleskörű energiagazdálkodási lehetőségekkel a GoodWe ES Uniq GW10K-ES-C10 különösen komplett megoldás olyan lakossági önfogyasztó rendszerekhez, amelyek a fotovoltaikus termelést, az energiatárolást, az elektromos tartalékellátást és az intelligens energiakezelést kívánják egyesíteni.

Fontos: az akkumulátorokat, fotovoltaikus modulokat, külső védelmeket és egyéb komponenseket a GoodWe specifikációinak megfelelően kell méretezni. Harmadik fél akkumulátorainak használatához ellenőrizni kell, hogy szerepelnek-e a gyártó aktuális kompatibilitási listáján.
