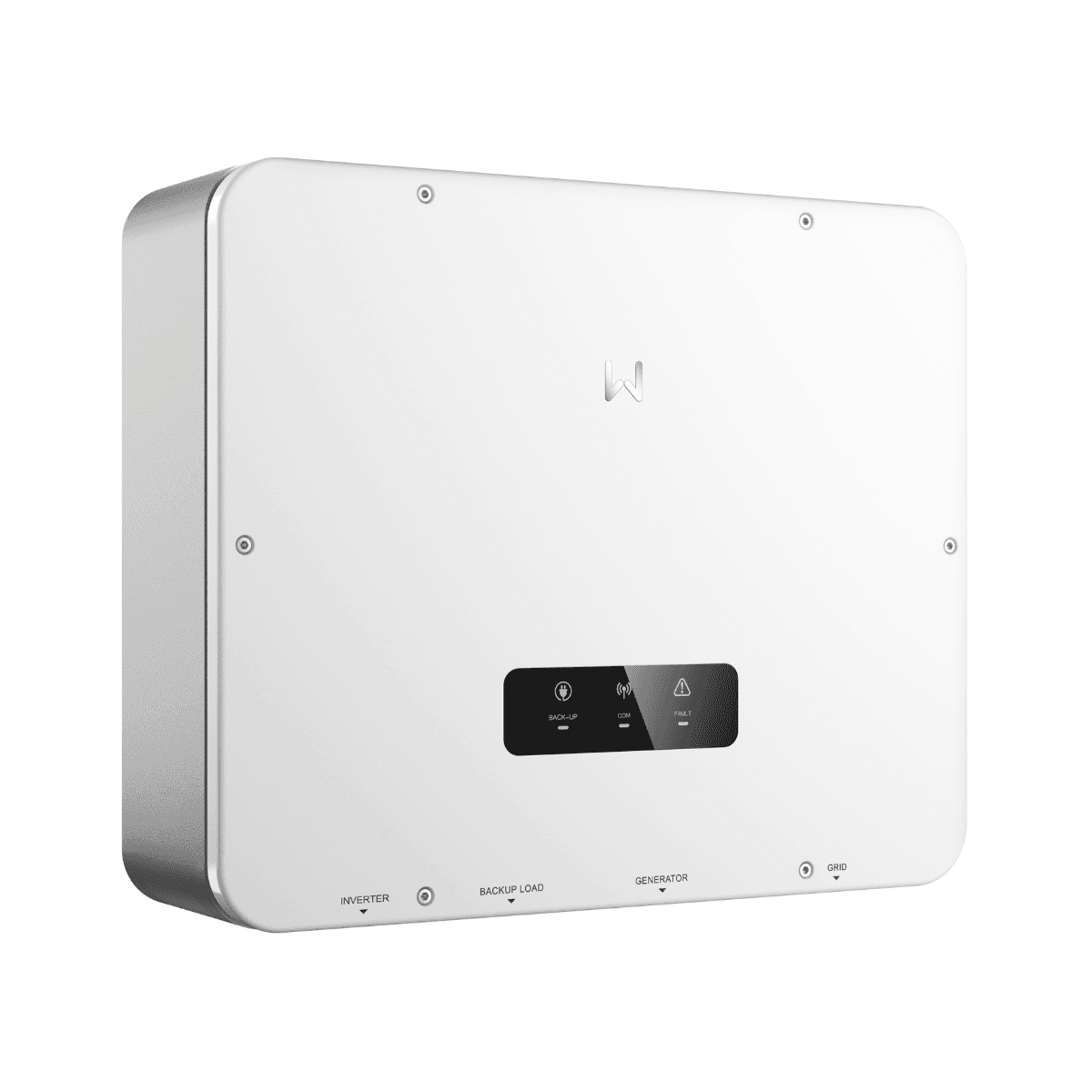

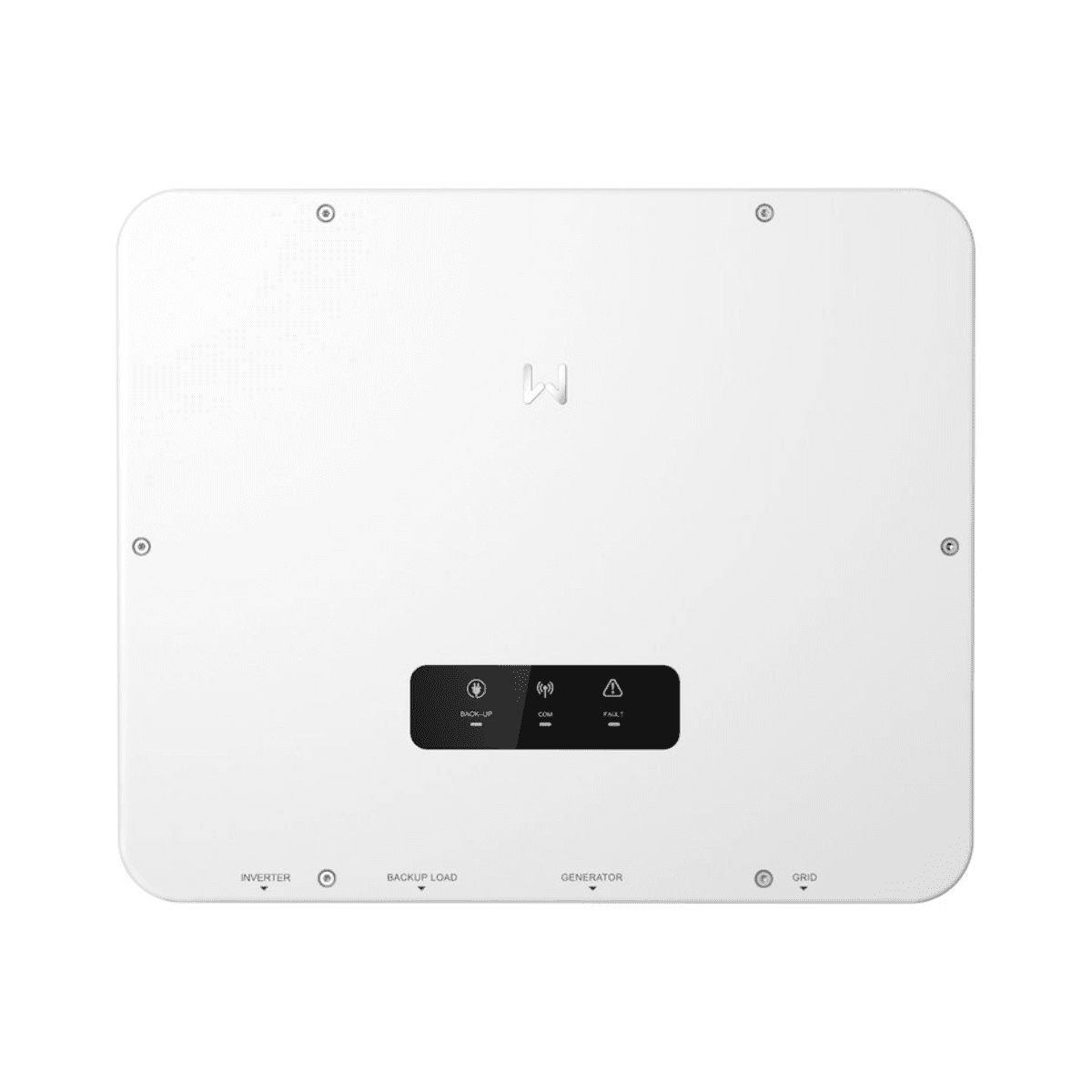

Megbízható tartalék áramellátás GoodWe STS200-80-10 energiatároláshoz

A GoodWe STS200-80-10 egy statikus átkapcsoló rendszer, amelyet arra terveztek, hogy megbízható tartalék áramellátást biztosítson energiatároló rendszerekben. Kompatibilis GoodWe hibrid inverterekkel együttműködve kezeli az átmenetet a hálózatra kapcsolt működés és a tartalék üzemmód között, amikor áramszünet következik be.

50 kilovoltamper névleges látszólagos teljesítményével, 380 vagy 400 voltos háromfázisú feszültségével és 10 ezredmásodpercnél rövidebb kapcsolási idejével az STS lehetővé teszi, hogy a tartalék fogyasztók a napelemekből és akkumulátorokból rendelkezésre álló energiával tovább működjenek. Generátor integrációját is támogatja, és nagy teljesítményű terhelések, például hőszivattyúk és motorok kezelésére is alkalmas.

Statikus átkapcsoló rendszer energiatároláshoz

Az STS, vagyis a statikus átkapcsoló rendszer, kapcsolóelemként működik a villamos hálózat, a hibrid inverter, a tartalék fogyasztók és – ha a telepítés része – a generátor között.

Amikor a hálózat normálisan működik, a rendszer hálózatra kapcsolt üzemmódban teszi lehetővé a működést. Ha áramszünet történik, az inverter tartalék üzemmódba vált, és a fotovoltaikus rendszerben vagy az akkumulátorokban rendelkezésre álló energiával fenntartja a kritikus fogyasztók ellátását.

Amikor a villamos hálózat visszatér, a rendszer lehetővé teszi, hogy az inverter újraszinkronizáljon, és visszatérjen a hálózatra kapcsolt működéshez.

10 ezredmásodpercnél rövidebb kapcsolási idő

A GoodWe STS200-80-10 egyik fő jellemzője a 10 ezredmásodpercnél rövidebb kapcsolási idő. Ez a gyors átkapcsolás arra szolgál, hogy minimálisra csökkentse a hálózatra kapcsolt működés és a tartalék üzemmód közötti megszakítást.

Ez a tulajdonság különösen fontos kereskedelmi létesítményekben és más olyan alkalmazásokban, ahol az alapvetőnek tekintett fogyasztók folyamatos tápellátását kell biztosítani.

Kompatibilis a GoodWe ET40/50 hibrid inverterekkel

A GoodWe aktuális EMEA dokumentációja szerint az STS200-80-10 kompatibilis a GoodWe ET40/50 hibrid inverterekkel.

Az STS és az inverter közötti kommunikáció RS485 interfészen keresztül történik, lehetővé téve a csatlakozás, leválasztás és az egyes működési módok közötti átmenet összehangolását.

50 kilovoltamper névleges teljesítmény

Az inverterrel való kapcsolatot 50 kilovoltamper névleges látszólagos teljesítményre tervezték. Normál hálózatra kapcsolt üzemben a hálózati oldal szintén 50 kilovoltamper névleges látszólagos teljesítményt biztosít.

400 volt névleges feszültségnél a névleges áram 72,5 amper. Amikor a névleges kimeneti feszültség 380 volt, a GoodWe által megadott névleges áram 75,8 amper.

Akár 55 kilovoltamper tartalék üzemmódban, hálózat nélkül

A tartalék fogyasztók számára kialakított kimeneten az STS 50 kilovoltamper névleges látszólagos teljesítményt biztosít.

Amikor a rendszer hálózat nélkül működik, a maximális tartalék látszólagos teljesítmény elérheti az 55 kilovoltampert, ami további kapacitást nyújt bizonyos terhelési körülmények támogatására.

Akár 138 kilovoltamper a hálózat rendelkezésre állása esetén

Amikor a villamos hálózat ellátása rendelkezésre áll, a tartalék interfész akár 138 kilovoltamper maximális látszólagos teljesítményt is támogat.

A GoodWe a hálózati porton 138 kilowatt maximális bemeneti teljesítményt a hálózatból vásárolt energiához is megad. A hálózati és tartalék oldalon a maximális fogyasztási áram a gyártó által meghatározott feltételek mellett elérheti a 200 ampert.

Nagy terhelésekre felkészítve

A GoodWe STS200-80-10 úgy lett kialakítva, hogy a berendezésre meghatározott villamos határértékeken belül nagy teljesítményű terheléseket kezeljen.

A GoodWe kifejezetten kiemeli a hőszivattyúk és nagy teljesítményű motorok használatát, ami bővíti az energiatároló rendszer felhasználási lehetőségeit kereskedelmi létesítményekben és nagy fogyasztású alkalmazásokban.

Generátor integráció

A villamos hálózattal és a hibrid inverterrel való együttműködés mellett az STS rendelkezik olyan interfésszel, amely generátor vagy kompatibilis fotovoltaikus inverter integrációjára is alkalmas.

Ez a lehetőség lehetővé teszi olyan energiarendszerek kialakítását, amelyekben egy további termelési forrás növeli a telepítés rugalmasságát és energiaellátási rendelkezésre állását.

Akár 55 kilovoltamper a generátor bemenetén

A generátor vagy fotovoltaikus inverter számára kialakított csatlakozás 50 kilovoltamper névleges látszólagos teljesítménnyel és 55 kilovoltamper maximális látszólagos teljesítménnyel rendelkezik.

A névleges áram 400 volton 72,5 amper. A GoodWe a generátor oldali relé 90 amperes névleges áramát adja meg.

380 vagy 400 voltos háromfázisú feszültség

Az STS200-80-10 háromfázisú rendszerekhez készült, 380 vagy 400 voltos névleges kimeneti feszültséggel és 3L/N/PE konfigurációval.

A névleges frekvencia 50 vagy 60 hertz lehet, a megengedett frekvenciatartomány 45 és 65 hertz között van.

A műszaki dokumentáció továbbá 176 és 276 volt közötti kimeneti feszültségtartományt is meghatároz a GoodWe által megadott feltételek szerint.

200 amperes hálózati relé

A rendszer egy 200 amper névleges áramú váltakozó áramú relét tartalmaz. Ez a kapacitás lehetővé teszi a hálózati és tartalék interfészen fellépő nagy áramok kezelését, amikor a telepítés a villamos hálózatra csatlakozva működik.

A generátor oldalon a relé 90 amperes névleges árammal rendelkezik.

IP65 védelem igényes telepítésekhez

A GoodWe STS200-80-10 IP65 védettségi fokozattal rendelkezik, amely védelmet nyújt a por és a víz behatolása ellen az erre a besorolásra meghatározott feltételek mellett.

Kialakítása lehetővé teszi a különböző telepítési környezetekben való használatot, amennyiben betartják a GoodWe által előírt elhelyezési, szerelési, szellőzési és védelmi követelményeket.

Széles üzemi hőmérséklet-tartomány

Az STS -35 és 60 Celsius-fok közötti környezeti hőmérsékleten működhet, így széles körű környezeti feltételek között használható.

A GoodWe által megadott maximális üzemi tengerszint feletti magasság 4.000 méter.

Természetes konvekciós hűtés

A rendszer természetes konvekciós hűtést használ, ezért a szokásos hűtéshez nem igényel ventilátorokat.

Ez a kialakítás csökkenti a mozgó mechanikus elemek számát, és lehetővé teszi a hűtőrendszer passzív működését.

Fali szerelés

A GoodWe STS200-80-10 fali telepítésre készült. Méretei 510 milliméter szélesség, 425 milliméter magasság és 156 milliméter mélység.

Súlya körülbelül 16,5 kilogramm, ezért a szerelés során használt felületnek és rögzítőelemeknek alkalmasnak kell lenniük a berendezés biztonságos megtartására.

Kompatk kialakítás kereskedelmi energiatároló rendszerekhez

Annak ellenére, hogy akár 200 amperes hálózati áramokat és nagy tartalék teljesítményeket kezel, az STS kompakt formátumú, ami megkönnyíti az inverterrel és az energiatároló rendszer többi elemével való integrációját.

A szerelést a gyártó kézikönyvében meghatározott távolságok, tájolások és telepítési követelmények betartásával kell elvégezni.

RS485 kommunikáció az inverterrel

A statikus átkapcsoló rendszer és a kompatibilis GoodWe inverter közötti kommunikáció RS485 segítségével történik.

Ez a kommunikáció lehetővé teszi az inverter működésének összehangolását a hálózat állapotával, a tartalék kimenettel és a rendszerhez csatlakoztatott egyéb energiaforrásokkal.

A GoodWe STS200-80-10 alkalmazásai

Az STS különösen kereskedelmi energiatároló rendszerekhez és más háromfázisú létesítményekhez készült, ahol tartalék áramellátásra van szükség.

Lehetséges alkalmazásai közé tartoznak:

• Energiatároló rendszerek GoodWe ET40/50 hibrid inverterekkel.
• Fotovoltaikus rendszerek akkumulátorral és tartalék funkcióval.
• Kritikus fogyasztókkal rendelkező kereskedelmi épületek.
• Hőszivattyús rendszerek.
• Nagy teljesítményű motorokat használó rendszerek.
• Kiegészítő generátorral rendelkező telepítések.
• Olyan rendszerek, amelyek gyors átmenetet igényelnek a hálózat és a tartalék üzem között.

A GoodWe STS200-80-10 műszaki jellemzői

• Márka: GoodWe.
• Termékcsalád: STS.
• Modellszám: STS200-80-10.
• Terméktípus: statikus átkapcsoló rendszer.
• Alkalmazás: tartalék áramellátás energiatároló rendszerekhez.
• A GoodWe által jelzett kompatibilitás: ET40/50 hibrid inverterek.
• Névleges kimeneti feszültség: 380 vagy 400 volt.
• Villamos konfiguráció: 3L/N/PE.
• Kimeneti feszültségtartomány: 176 és 276 volt között.
• Névleges frekvencia: 50 vagy 60 hertz.
• Frekvenciatartomány: 45 és 65 hertz között.
• Az inverter oldalának névleges látszólagos teljesítménye: 50 kilovoltamper.
• A hálózati oldal névleges látszólagos teljesítménye: 50 kilovoltamper.
• Tartalék névleges látszólagos teljesítmény: 50 kilovoltamper.
• Maximális látszólagos teljesítmény hálózat nélkül: 55 kilovoltamper.
• Maximális látszólagos teljesítmény hálózattal: 138 kilovoltamper.
• A generátor vagy fotovoltaikus inverter port névleges látszólagos teljesítménye: 50 kilovoltamper.
• A generátor vagy fotovoltaikus inverter port maximális látszólagos teljesítménye: 55 kilovoltamper.
• Névleges áram 400 volton: 72,5 amper.
• Névleges áram 380 volton: 75,8 amper.
• Hálózati relé névleges árama: 200 amper.
• Generátor relé névleges árama: 90 amper.
• Kapcsolási idő: 10 ezredmásodpercnél rövidebb.
• Generátor integráció: igen.
• Kommunikáció az inverterrel: RS485.
• Hűtés: természetes konvekció.
• Topológia: nem leválasztott.
• Védettségi fokozat: IP65.
• Üzemi hőmérséklet: -35 és 60 Celsius-fok között.
• Maximális üzemi tengerszint feletti magasság: 4.000 méter.
• Szerelés típusa: falra.
• Szélesség: 510 milliméter.
• Magasság: 425 milliméter.
• Mélység: 156 milliméter.
• Súly: körülbelül 16,5 kilogramm.
• Biztonsági szabványok: IEC 62109-1 és IEC 62109-2.
• Elektromágneses kompatibilitás: EN 61000-6-1, EN 61000-6-2, EN 61000-6-3 és EN 61000-6-4.

Gyors és rugalmas tartalék megoldás energiatároló rendszerekhez

A GoodWe STS200-80-10 lehetővé teszi a villamos hálózat, a hibrid inverter, a tartalék fogyasztók és a generátor integrálását egy olyan megoldásba, amelyet az energiaellátás folyamatosságának fenntartására terveztek hálózati hiba esetén.

10 ezredmásodpercnél rövidebb kapcsolási ideje, 50 kilovoltamper névleges teljesítménye, hálózat nélkül akár 55 kilovoltamperes, hálózat rendelkezésre állása esetén akár 138 kilovoltamperes kapacitása, valamint a GoodWe ET40/50 inverterekkel való kompatibilitása révén központi eleme a megbízható tartalék ellátást igénylő háromfázisú energiatároló rendszereknek.
