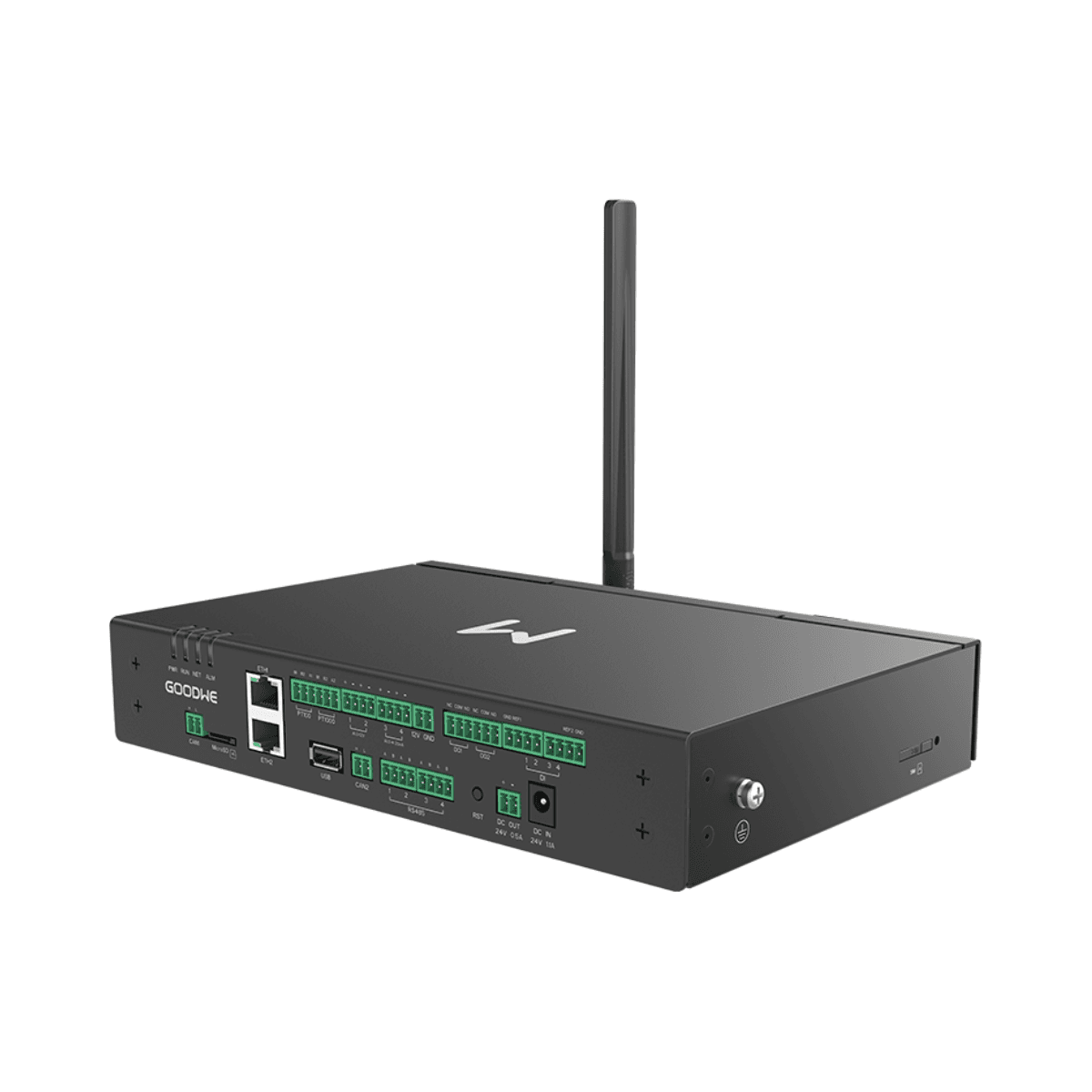

Smart DataLogger GoodWe EzLogger 3000C

A GoodWe EzLogger3000C egy Smart DataLogger kereskedelmi és ipari (C&I) fotovoltaikus rendszerekhez, amelyet az adatgyűjtés és -továbbítás központosítására, protokollkonverzióra, valamint a naperőművek távfelügyeletének és távvezérlésének megkönnyítésére terveztek. Lehetővé teszi akár 100 eszköz csatlakoztatását és kezelését egyetlen berendezésről, RS485, Ethernet és WiFi kommunikációval, valamint különböző bemenetekkel és kimenetekkel, hogy a rendszert a nagyobb komplexitású fotovoltaikus telepítésekhez lehessen igazítani.

Az EzLogger3000C központosítja a kommunikációt a GoodWe inverterek, kiegészítő berendezések, a SEMS felügyeleti platform és harmadik féltől származó rendszerek között. 4 RS485 portot, 2 LAN csatlakozást, 2,4 GHz-es WiFi-t, USB 2.0 portot és beépített webes felületet tartalmaz, továbbá digitális és analóg bemeneteket, digitális kimeneteket, valamint PT100 és PT1000 érzékelők számára kialakított speciális bemeneteket is kínál.

Smart DataLogger C&I fotovoltaikus rendszerekhez

A GoodWe az EzLogger3000C-t olyan kereskedelmi és ipari napelemes projektekhez fejlesztette, ahol több eszközből származó információk gyűjtésére, feldolgozására és továbbítására van szükség.

A datalogger a telepítés központi kommunikációs pontjaként működik, lehetővé téve az információk felhőszerverekre és felügyeleti platformokra történő továbbítását, valamint a távvezérlési és energiagazdálkodási funkciók támogatását.

Több protokollal való együttműködési képessége révén olyan projektekbe is integrálható, ahol különböző berendezések és felügyeleti rendszerek működnek együtt.

Akár 100 eszköz csatlakoztatása

A GoodWe EzLogger3000C legfeljebb 100 eszköz csatlakoztatását támogatja, így lehetővé teszi a nagyszámú invertert és kiegészítő berendezést tartalmazó fotovoltaikus rendszerek központosítását.

Ez a kapacitás különösen előnyös kereskedelmi, ipari és közösségi önfogyasztási naperőművekben, ahol több különböző eszköz adatait egyetlen adatgyűjtő rendszerben kell összefogni.

Négy RS485 port

A készülék 4 RS485 interfésszel rendelkezik, amelyek COM portként vannak jelölve, és külön kommunikációs vonalakat biztosítanak a kompatibilis eszközök csatlakoztatásához.

Az RS485 kommunikáció a Modbus-RTU protokollt használja, amely széles körben elterjedt az energetikai telepítésekben és az ipari automatizálási rendszerekben.

A négy különálló busz rendelkezésre állása megkönnyíti a csatlakoztatott eszközök elosztását, és rugalmasabbá teszi a telepítés kommunikációs hálózatának kialakítását.

Két LAN Ethernet port

Az EzLogger3000C 2 LAN interfésszel rendelkezik, így Ethernet hálózatokhoz és különböző felügyeleti eszközökhöz vagy platformokhoz csatlakoztatható.

Etherneten keresztül a GoodWe az alábbi protokollokkal való kompatibilitást adja meg:

• Modbus-TCP.
• IEC 60870-5-104.

Ezek a lehetőségek bővítik a datalogger integrációs lehetőségeit energiagazdálkodási, automatizálási és fotovoltaikus felügyeleti rendszerekben.

Beépített 2,4 GHz-es WiFi

A készülék IEEE 802.11 b/g/n WiFi kapcsolatot kínál a 2,4 GHz-es sávban.

A GoodWe ezt a kapcsolatot a helyi konfiguráció és karbantartás megkönnyítésére biztosítja, kiegészítő lehetőségként az Ethernet kábelkapcsolat mellett.

Opcionális 4G

A gyártó műszaki dokumentációja opcionális 4G kommunikációt is említ, amely bővíti a csatlakozási lehetőségeket olyan telepítéseknél, ahol nincs hagyományos hálózati infrastruktúra.

Ennek a funkciónak az elérhetősége a projekt konkrét konfigurációjától és tartozékaitól függ.

Konfigurálás SolarGo alkalmazással és beépített webes felülettel

A GoodWe EzLogger3000C a SolarGo alkalmazással és egy beépített webes felületen keresztül is konfigurálható.

A webes felület lehetővé teszi a készülék elérését kompatibilis böngészőből az adatok megtekintéséhez, valamint a konfigurációs és karbantartási feladatok elvégzéséhez.

A GoodWe ezt a kettős lehetőséget rugalmas megoldásként emeli ki a datalogger üzembe helyezésére és kezelésére, az üzembe helyező vagy a naperőmű felelősének igényei szerint.

SEMS és harmadik féltől származó platformok általi felügyelet

Az EzLogger3000C támogatja a SEMS és harmadik féltől származó platformok egyidejű felügyeletét.

Ez a funkció lehetővé teszi a GoodWe felügyeleti ökoszisztéma fenntartását, miközben az információk kompatibilis külső rendszerek felé is továbbíthatók, nagyobb rugalmasságot biztosítva a központi menedzsmentplatformokat használó professzionális telepítésekben.

Különböző generációjú inverterek kompatibilitása

A GoodWe kiemeli, hogy az EzLogger3000C megkönnyíti a különböző kompatibilis modellek vagy generációk párhuzamos inverterintegrációját.

Ez a tulajdonság különösen hasznos lehet meglévő fotovoltaikus rendszerek bővítésekor, ahol az új invertereknek együtt kell működniük a korábban telepített berendezésekkel.

A pontos kompatibilitást mindig ellenőrizni kell a GoodWe által közzétett, aktuális kompatibilis inverter- és eszközlistán.

Adat-visszaállítás 30 napos megőrzéssel

A datalogger adat-visszaállítási funkciót tartalmaz kommunikációs megszakítások után, legfeljebb 30 napos megőrzéssel.

Ez a funkció arra szolgál, hogy csökkentse az információvesztést ideiglenes kommunikációs kiesés esetén, majd később visszaállítsa a tárolt adatokat.

Digitális és analóg bemenetek és kimenetek

A kommunikációs interfészek mellett a GoodWe EzLogger3000C különböző bemeneteket és kimeneteket is tartalmaz, amelyek bővítik a telepítésen belüli integrációs lehetőségeit.

• 4 digitális bemenet (DI).
• 2 digitális kimenet (DO).
• 4 analóg bemenet (AI).
• 1 PT100 bemenet.
• 1 PT1000 bemenet.
• Aktív kimenet: 12 V, 100 mA.

Ezek az interfészek lehetővé teszik különböző kompatibilis jelek és érzékelők csatlakoztatását energiagazdálkodási és felügyeleti projektekben.

PT100 és PT1000 érzékelő bemenetek

A datalogger kifejezetten egy PT100 és egy PT1000 érzékelő bemenettel rendelkezik.

Ezeket az ellenállásalapú érzékelőket gyakran használják hőmérsékletmérésekre műszaki és ipari alkalmazásokban, további felügyeleti lehetőséget biztosítva a fotovoltaikus rendszerben.

USB 2.0 port

A GoodWe EzLogger3000C 1 USB 2.0 portot tartalmaz, és kompatibilis USB tárolóeszközökkel.

A GoodWe ezt az interfészt karbantartási műveletekhez, információeléréshez és a készülék szoftverének frissítéséhez biztosítja.

Négy LED jelzőfény

A készülék 4 LED jelzőfénnyel rendelkezik, amelyek vizuálisan jelzik a különböző működési és kommunikációs állapotokat.

Ezek a jelzők megkönnyítik a telepítést, a diagnosztikát és a karbantartást azáltal, hogy alapvető információkat nyújtanak közvetlenül a dataloggerről.

15 W alatti fogyasztás

Az EzLogger3000C 24 V DC tápellátással működik, és az energiafogyasztása 15 W alatt marad.

A GoodWe által megadott tápegység 100–240 V AC, 50/60 Hz bemenetet fogad, és 24 V DC kimenetet biztosít.

Különböző szerelési lehetőségek

A készülék többféle telepítési lehetőséget kínál, hogy megkönnyítse a beépítését elosztószekrényekbe, műszaki helyiségekbe és más felügyeleti rendszerek számára kialakított terekbe.

A GoodWe az alábbi szerelési módokat támogatja:

• Fali szerelés.
• DIN sínre szerelés.
• Asztali elhelyezés.

Ez a rugalmasság lehetővé teszi, hogy a datalogger fizikailag igazodjon az egyes projektek sajátosságaihoz.

Kompakt méretek és alacsony tömeg

A GoodWe EzLogger3000C mérete 255 mm széles, 47,5 mm magas és 173 mm mély.

Súlya körülbelül 0,8 kg, ami megkönnyíti a beépítését műszaki szekrényekbe vagy falra szerelt rendszerekbe, nagy méretű tartószerkezet nélkül.

-30 és +60 °C közötti működési tartomány

A készüléket úgy tervezték, hogy -30 és +60 °C közötti környezeti hőmérsékleten működjön.

Tárolásra a GoodWe -40 és +70 °C közötti tartományt ad meg.

A megengedett relatív páratartalom 5 és 95 % között van.

Akár 5.000 méteres tengerszint feletti működés

A gyártó 5.000 méteres maximális működési magasságot ad meg, ami széles alkalmazási tartományt biztosít magasabban fekvő helyszíneken.

IP20 védelem

A GoodWe EzLogger3000C IP20 védettségi fokozattal rendelkezik.

Ezért beltéri helyen vagy megfelelő burkolatban kell telepíteni, amely szükség esetén további védelmet nyújt por, nedvesség, víz és egyéb környezeti hatások ellen.

ETSI EN 303 645 kiberbiztonság

A GoodWe szerint az EzLogger3000C ETSI EN 303 645 kiberbiztonsági megfelelőségi tanúsítvánnyal rendelkezik.

Ez a tanúsítás a csatlakoztatott eszközökre vonatkozó kiberbiztonsági követelményekhez kapcsolódik, ami különösen fontos az olyan berendezéseknél, amelyek információt továbbítanak és felhőplatformokkal kommunikálnak.

A GoodWe EzLogger3000C műszaki jellemzői

• Márka: GoodWe.
• Modell: EzLogger3000C.
• Típus: Smart DataLogger.
• Alkalmazás: kereskedelmi és ipari fotovoltaikus rendszerek.
• Maximálisan csatlakoztatható eszközök száma: 100.
• A készülék tápellátása: 24 V DC.
• Tápegység: 100–240 V AC, 50/60 Hz bemenet; 24 V DC kimenet.
• Fogyasztás: 15 W alatt.
• LAN portok: 2.
• RS485 portok: 4 COM.
• WiFi: IEEE 802.11 b/g/n.
• WiFi sáv: 2,4 GHz.
• 4G: opcionális.
• Digitális bemenetek: 4 DI.
• Digitális kimenetek: 2 DO.
• Analóg bemenetek: 4 AI.
• PT100 bemenet: 1.
• PT1000 bemenet: 1.
• Aktív kimenet: 12 V / 100 mA.
• Ethernet protokoll: Modbus-TCP, IEC 60870-5-104.
• RS485 protokoll: Modbus-RTU.
• Beépített webes felület: igen.
• Konfigurálás SolarGo-val: igen.
• USB: 1 x USB 2.0.
• LED jelzők: 4.
• SEMS felügyelet: igen.
• Harmadik féltől származó felügyelet: igen.
• SEMS/harmadik fél egyidejű felügyelete: igen.
• Adat-visszaállítási megőrzés: akár 30 nap.
• Telepítés: falra, DIN sínre vagy asztalra.
• Méretek: 255 x 47,5 x 173 mm.
• Súly: 0,8 kg.
• Működési hőmérséklet: -30 és +60 °C között.
• Tárolási hőmérséklet: -40 és +70 °C között.
• Relatív páratartalom: 5-95 %.
• Maximális tengerszint feletti magasság: 5.000 m.
• Védettségi fokozat: IP20.
• Kiberbiztonsági tanúsítás: ETSI EN 303 645.

Tanúsítványok

A GoodWe aktuális műszaki adatlapja az EzLogger3000C-hez több nemzetközi tanúsítványt is felsorol, többek között:

• CE-RED (EN 18031).
• RCM.
• Anatel.
• KC.
• MIC.
• VCCI.
• WPC.
• FCC.
• ISED.

Központosított menedzsment GoodWe fotovoltaikus rendszerekhez

A GoodWe EzLogger3000C központosított megoldást kínál a professzionális fotovoltaikus rendszerek információinak gyűjtésére és továbbítására, nagy számú eszköz esetén. Négy RS485 portja, két LAN csatlakozása, WiFi-je, további bemenetei és kimenetei, valamint a különböző protokollokkal való kompatibilitása révén különféle konfigurációjú projektekhez igazítható.

Az akár 100 eszköz csatlakoztatásának lehetősége, a SEMS-ben és külső platformokon történő egyidejű felügyelet, valamint az akár 30 napos megszakítás utáni adat-visszaállítás különösen alkalmassá teszi kereskedelmi és ipari napelemes telepítésekhez, ahol a felügyelet és a kommunikáció kezelése alapvető fontosságú.
