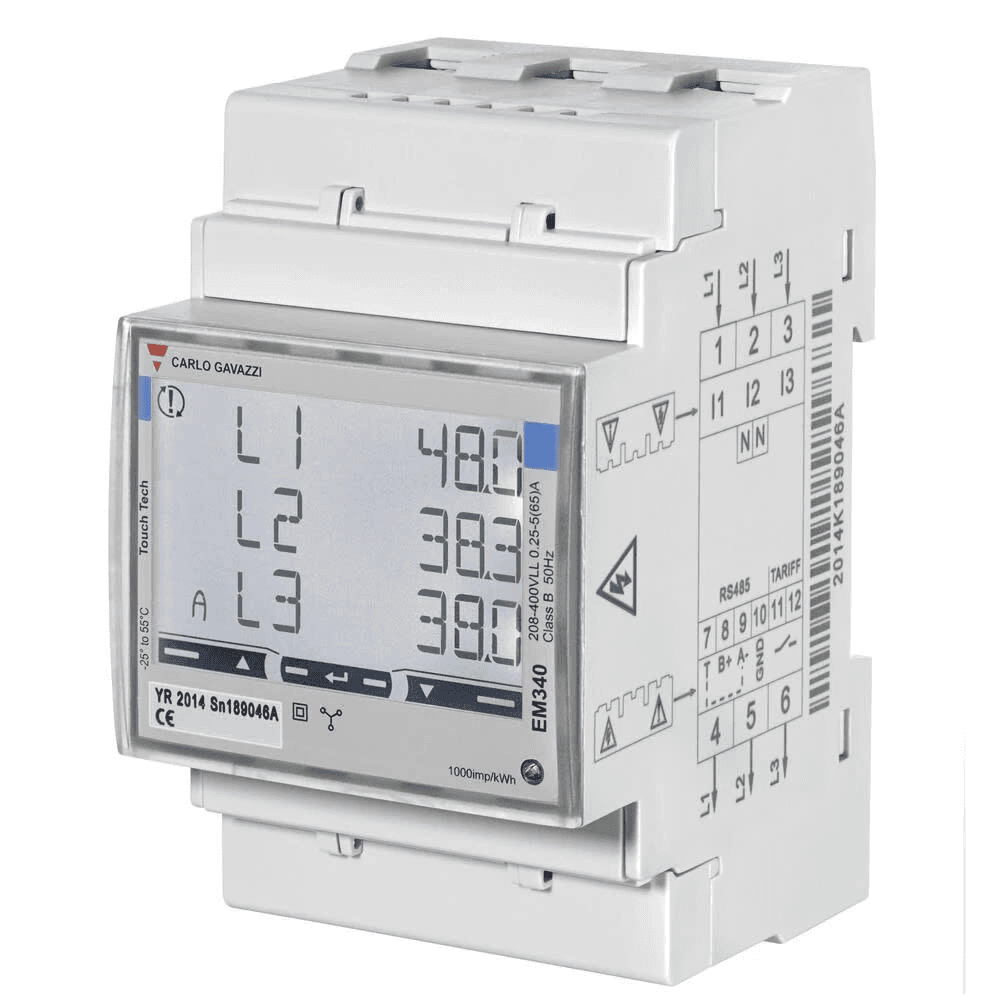

Háromfázisú energiamérő 65 A-ig Wallbox

A Wallbox 000002174 háromfázisú energiamérő egy háromfázisú elektromos berendezésekhez tervezett fogyasztásmérő, amely közvetlenül akár 65 A áramerősség mérésére képes, és a Wallbox töltőrendszer számára biztosítja a különböző energiagazdálkodási funkciókhoz szükséges információkat. A cikkszám a Wallbox által MTR-3P-65A / EM340-PRO380 néven azonosított modellre vonatkozik, és DIN-sínre szerelhető, 3 modult foglal el.

A kompatibilis Wallbox töltőkkel történő RS485 kommunikációnak köszönhetően a mérő valós időben teszi láthatóvá a fogyasztás alakulását, és ezt az információt olyan funkciókhoz használja fel, mint a Power Boost, a dinamikus teljesítménymenedzsment és a kompatibilis napelemes töltési megoldások. A közvetlen mérésnek köszönhetően nincs szükség áramváltókra vagy külső lakatfogókra olyan telepítésekben, amelyek nem haladják meg a készülék által támogatott 65 A-t.

Háromfázisú, akár 65 A-es mérő

A Wallbox 000002174 cikkszám kifejezetten háromfázisú telepítésekhez készült, és legfeljebb 65 A folyamatos áramerősséget támogat.

A mérés közvetlenül a mérőn keresztül történik, így a fázisvezetők elektromosan áthaladnak a készüléken, külső árammérő fogók használata nélkül.

• Telepítés típusa: háromfázisú.
• Mérés típusa: közvetlen.
• Alapáram: 5 A.
• Maximális áramerősség: 65 A.
• Az EM340 családhoz megadott minimális áram: 0,25 A.

EM340 / PRO380 modell

A Wallbox ezt a cikkszámot kifejezetten Power Meter EM340 / PRO380, Three Phases, 65 A néven azonosítja.

Az EM340 egy háromfázisú energianalizátor, amely az elektromos hálózat energia- és egyéb villamos paramétereinek mérésére, valamint azok vezérlőrendszer felé történő továbbítására szolgál.

A Wallbox töltőkkel való integráció lehetővé teszi, hogy a töltési infrastruktúra a rendelkezésre álló épületteljesítményhez igazítsa működését.

Kompatibilis a Power Boost funkcióval

A mérő egyik fő felhasználási területe a Power Boost funkció Wallbox kompatibilis töltőkben.

A Power Boost az épület teljes fogyasztásának mérését használja arra, hogy dinamikusan igazítsa az elektromos jármű töltésére rendelkezésre álló teljesítményt.

Amikor a lakás vagy a telepítés fogyasztása nő, a töltő csökkentheti a járműre jutó teljesítményt. Amikor más fogyasztók terhelése csökken, a rendszer a beállított határokon belül ismét növelheti a töltési teljesítményt.

Ez segít jobban kihasználni a rendelkezésre álló villamos teljesítményt, és hozzájárul ahhoz, hogy az épület és a jármű fogyasztásának összege ne lépje túl a telepítésre beállított határértéket.

Dinamikus töltésmenedzsment

A mérő villamos információkat szolgáltat a Wallbox ökoszisztémának, hogy kompatibilis telepítésekben dinamikus energiagazdálkodási funkciók használhatók legyenek.

Több töltőponttal rendelkező infrastruktúrákban a Wallbox olyan megoldásokat is támogat, mint a Dynamic Power Sharing vagy az ehhez hasonló dinamikus menedzsment rendszerek, amelyek a rendelkezésre álló teljesítményt több töltőpont között osztják el.

A végleges kompatibilitás a töltő modelljétől, a telepítés konfigurációjától és az engedélyezett szoftverfunkcióktól függ.

Kompatibilis napelemes töltési megoldásokkal

Az EM340 része azoknak a mérőknek, amelyeket a Wallbox a fotovoltaikus termeléssel kompatibilis energiagazdálkodási megoldásaihoz használ, amelyeket korábban Eco-Smart néven említettek, és ma a Wallbox ökoszisztéma Solar Charging funkciói közé integráltak.

Kompatibilis telepítés esetén a rendszer a mérő által szolgáltatott információk alapján meghatározhatja a háztartás energiaáramlását, és ennek megfelelően kezelheti a jármű töltését a rendelkezésre álló energia függvényében.

A konkrét funkciók és a rendelkezésre álló töltési módok a Wallbox töltőtől és a telepített energiagazdálkodási rendszer verziójától függenek.

RS485 kommunikáció

A mérő és a kompatibilis Wallbox töltők közötti kommunikáció RS485 interfészen keresztül történik.

Az EM340 esetében ez a kommunikáció a Modbus RTU protokollt használja, amely lehetővé teszi a mérő által mért villamos értékek továbbítását a vezérlőrendszer felé.

A Wallbox telepítési dokumentációja az EM340 bekötését az alábbi megfelelő kapcsokon keresztül mutatja be:

• A- / RS485.
• B+ / RS485.
• GND.
• Busz lezárás.

Az RS485 hálózat telepítését és konfigurálását a használt Wallbox töltőnek megfelelő kapcsolási rajz szerint kell elvégezni.

Aktív és meddő energia mérése

Az EM340 műszaki platform különböző, az elektromos fogyasztáshoz kapcsolódó mennyiségek mérésére képes.

Az elérhető paraméterek között szerepelnek:

• Aktív energia: kWh.
• Meddő energia: kvarh.
• Aktív teljesítmény: kW.
• Meddő teljesítmény: kvar.
• Látszólagos teljesítmény: kVA.
• Fázisfeszültség: VLL.
• Fázis-nullavezető feszültség: VLN.
• Áramerősség: A.
• Teljesítménytényező: PF.
• Frekvencia: Hz.

A készülék képes a rendszer összesített adatait és az egyes fázisokhoz tartozó különböző értékeket is kezelni.

Bejövő és visszatáplált energia mérése

Az EM340 család képes megkülönböztetni a hálózatból felvett és a hálózatba visszatáplált energiát, ami különösen hasznos fotovoltaikus termeléssel kiegészített telepítéseknél.

Ez a képesség lehetővé teszi, hogy az energiagazdálkodási rendszer információt kapjon a teljesítményáramlás irányáról.

Közvetlen 5(65) A csatlakozás

A mérő 5(65) A névleges áramú bemenettel rendelkezik, vagyis 5 A alapárammal és 65 A maximális folyamatos áramerősséggel.

Mivel közvetlen csatlakozású mérőről van szó, ezen a tartományon belül nincs szükség külső áramváltókra.

65 A feletti háromfázisú telepítésekhez a Wallbox közvetett mérésű, nagyobb tartományú, áramváltós mérőket is kínál.

208–400 V háromfázisú feszültség fázisok között

Az EM340 platform 208–400 V AC fázisok közötti mérési feszültségű hálózatokhoz készült.

Használható kompatibilis, 3 vagy 4 vezetékes háromfázisú rendszerekben az elektromos konfigurációtól és a gyártó által meghatározott bekötési sémától függően.

Önálló tápellátás a mért hálózatról

Az EM340 egy önellátó mérő, amely a mért hálózati feszültségből kapja a működéséhez szükséges energiát, így normál működéshez nincs szüksége külön segédtápra.

Az EM340 család megadott saját fogyasztása legfeljebb körülbelül 1 W / 10 VA.

Háttérvilágítású LCD kijelző

A mérő háttérvilágítású LCD kijelzővel rendelkezik, amely lehetővé teszi a főbb villamos paraméterek közvetlen megtekintését a kapcsolószekrényből.

Az EM340 kialakítása három sorból és nyolc számjegyből álló kijelzőt, valamint érintőzónákat használ az információs oldalak és paraméterek közötti navigáláshoz.

A Wallbox rendszerrel való integrált működés mellett ez a kijelzés hasznos az üzembe helyezés, ellenőrzés és karbantartás során is.

DIN-sínre szerelés

A Wallbox 000002174 elektromos elosztószekrényekbe, DIN-sínre történő szerelésre készült.

3 DIN modult foglal el, ezért a megfelelő helyet előre biztosítani kell az elektromos burkolaton belül.

Az EM340 platform méretei megközelítőleg a következők:

• Szélesség: 54 mm.
• Magasság: 90 mm.
• Mélység: 63 mm.

Az EM340 mérő tömege a gyártói adatlap szerint körülbelül 240 g csomagolással együtt.

IP51 előlapi védelem

Az EM340 család rendelkezik:

• Előlapi védelem: IP51.
• Kapocsvédelem: IP20.

A mérő megfelelő szekrénybe vagy elektromos burkolatba történő beépítésre készült, ezért a telepítés végleges védettségi szintje a használt szekrénytől függ.

Pontosság energiamonitorozáshoz

Az EM340 megfelel a professzionális villamos mérésre vonatkozó pontossági előírásoknak.

• Aktív energia: 1. osztály az EN 62053-21 szerint.
• Aktív energia: B osztály az EN 50470-3 szerint a megfelelő változatoknál.
• Meddő energia: 2. osztály az EN 62053-23 szerint.
• Áram- és feszültségpontosság: a gyártó által meghatározott feltételek mellett akár ±0,5 % leolvasási pontosság.

Fontos: a 000002174 cikkszámot nem szabad összekeverni az EM340 MID modellel

A Wallbox standard EM340 mérőket és EM340 MID változatokat is forgalmaz. A 000002174 cikkszámot a Wallbox MTR-3P-65A / EM340-PRO380 háromfázisú, 65 A-es modellként azonosítja, míg a jelenlegi tartozékdokumentáció az EM340 MID változatot külön kategóriaként kezeli.

Ezért a 000002174 cikkszámhoz nem szabad automatikusan a hitelesített, elszámolási vagy számlázási célú MID tanúsítást társítani anélkül, hogy kifejezetten ellenőriznénk, hogy a szállított egység tanúsított változat-e.

A Wallbox 000002174 műszaki jellemzői

• Márka: Wallbox.
• Cikkszám: 000002174.
• Termékkód: MTR-3P-65A.
• Kapcsolódó modell: EM340 / PRO380.
• Típus: energiamérő.
• Elektromos telepítés: háromfázisú.
• Mérés típusa: közvetlen.
• Névleges/alapáram: 5 A.
• Maximális áramerősség: 65 A.
• Az EM340 család feszültsége: 208–400 V AC fázisok között.
• Szerelés: DIN-sín.
• Szélesség: 3 DIN modul.
• Az EM340 méretei: körülbelül 54 x 90 x 63 mm.
• Kommunikáció a Wallboxszal: RS485.
• Protokoll: Modbus RTU.
• Kijelző: háttérvilágítású LCD.
• Aktív energia mérése: igen.
• Meddő energia mérése: igen.
• Fázisonkénti mérés: igen.
• Bejövő/visszatáplált energia mérése: igen.
• Power Boost: kompatibilis a támogatott Wallbox rendszerekben.
• Eco-Smart / Solar Charging: kompatibilis a töltőtől és a konfigurációtól függően.
• Dynamic Power Sharing: kompatibilis a Wallbox infrastruktúrától függően.
• Előlapi védelem: IP51.
• Kapocsvédelem: IP20.
• Önellátás: igen.

Wallbox mérő az elektromos jármű töltésének optimalizálásához

A Wallbox 000002174 lehetővé teszi a telepítés háromfázisú fogyasztásmérésének integrálását a kompatibilis Wallbox töltőkkel, biztosítva a szükséges információkat ahhoz, hogy a jármű töltése a ténylegesen rendelkezésre álló energiához igazodjon.

Közvetlen, 65 A-ig terjedő mérése, kompakt, 3 DIN modul széles kialakítása és RS485 kommunikációja különösen alkalmassá teszi háztartási és professzionális háromfázisú telepítésekhez, ahol Power Boost, napelemes töltési funkciók vagy dinamikus teljesítménymenedzsment rendszerek használata a cél.

A telepítést szakképzett szakembernek kell elvégeznie, a mérő kapcsolási rajza és a használt Wallbox töltőre vonatkozó specifikus dokumentáció betartásával.
