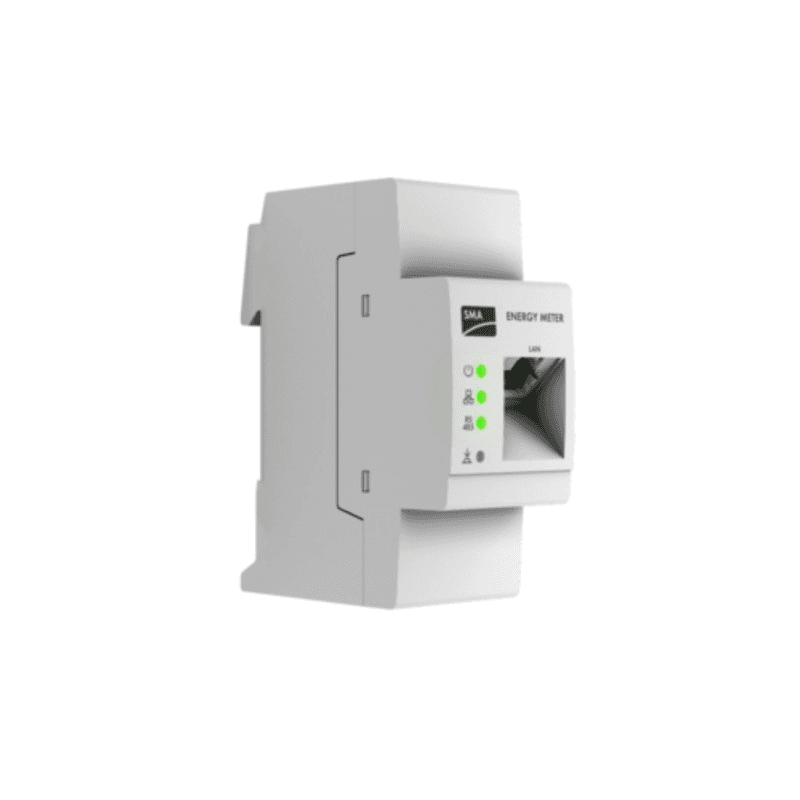

Energiafogyasztás-mérő (Okos mérő) SMA EM-1CT63A-21

A SMA Energy Meter CT EM-1CT63A-21 egy intelligens energiamérő, amelyet arra terveztek, hogy gyorsan és pontosan rögzítse a fotovoltaikus rendszerek és az SMA energiagazdálkodási rendszerek elektromos energiaáramlásait. Ez a változat egy 63 A-es áramváltót tartalmaz, és lehetővé teszi a mért értékek Etherneten keresztüli továbbítását a helyi hálózaton belül, megkönnyítve a hálózati fogyasztás, a betáplált energia és a fotovoltaikus termelés felügyeletét.

Kétirányú mérésének köszönhetően az SMA EM-1CT63A-21 képes meghatározni mind a hálózatból vételezett, mind a hálózatba visszatáplált energiát. Ezek az információk az SMA ökoszisztémán belül felhasználhatók az energiagazdálkodás optimalizálására, a fotovoltaikus energia jobb kihasználására és a telepített berendezésekkel kompatibilis szabályozási funkciók végrehajtására.

Mérés 63 A-es áramváltóval

Az SMA EM-1CT63A-21 áramváltóval végzi a mérést, amely a készülék alapfelszereltségének része. Ez a változat CT-csatlakozással rendelkezik, és legfeljebb 63 A határáramú egyfázisú alkalmazásokhoz készült.

A közvetlen csatlakozású mérőkkel ellentétben az SMA Energy Meter CT az áramot a megfelelő áramváltón keresztül méri. Ez a kialakítás megkönnyíti a beépítést az elosztószekrényekbe, és lehetővé teszi a mérést anélkül, hogy a teljes telepítési áram közvetlenül a mérőn haladna át.

Kétirányú mérés fotovoltaikus rendszerekhez

Az SMA Energy Meter CT lehetővé teszi az energiaáramlások mindkét irányban történő rögzítését. Így használható annak meghatározására, hogy mennyi teljesítményt vesz fel a rendszer a villamos hálózatból, illetve mennyi fotovoltaikus teljesítményt táplál vissza a hálózatba.

Fotovoltaikus termelési mérőként is használható, és hozzájárulhat más gyártók invertereinek termelését bizonyos kompatibilis SMA energiagazdálkodási rendszerekbe integrálni.

Kommunikáció Etherneten keresztül

A mérő Ethernet interfésszel rendelkezik, amelyen keresztül a rögzített értékeket a helyi hálózaton továbbítja. WiFi-kapcsolattal nem rendelkezik, ezért a rendszer többi elemével való integrációja hálózati kábelen keresztül történik.

Az elektromos értékek gyors kommunikációja lehetővé teszi, hogy a kompatibilis SMA rendszerek naprakész információkkal rendelkezzenek a felügyelethez és az energiagazdálkodáshoz. A gyártó 1000 ms-os és 200 ms-os mérési ciklusokat is megad.

Kompatibilis az SMA energiagazdálkodási rendszerekkel

Az SMA EM-1CT63A-21 úgy lett kialakítva, hogy SMA energiagazdálkodási rendszerekkel együtt használható legyen. Alkalmazható a Sunny Home Manager 2.0-val és kompatibilis System Manager megoldásokkal, biztosítva a telepítés energiaáramlásainak felügyeletéhez és kezeléséhez szükséges értékeket.

Az SMA ezt a mérőt bizonyos nulla betáplálású konfigurációkhoz is kompatibilis komponensként kezeli. Ezekben a rendszerekben a mérő által szolgáltatott információ lehetővé teszi a szabályozórendszer számára, hogy valós időben ismerje a hálózati csatlakozási ponton fennálló energiaáramlást.

Helytakarékos DIN-sínes szerelés

A készülék DIN-sínre történő szerelésre készült, villamos elosztószekrényben vagy mérőszekrényben. Méretei mindössze 35 x 88 x 65 mm, és két DIN-modult foglal el, így korlátozott rendelkezésre álló hely esetén is könnyen beépíthető.

Az EM-1CT63A-21 modell tömege körülbelül 0,2 kg, és -25 és +55 °C közötti környezeti hőmérsékleten való működésre alkalmas.

Pontosság és alacsony fogyasztás

Az SMA Energy Meter CT akár ≤ 2 % mérési pontosságot kínál, és a mellékelt áramváltóval legfeljebb 63 A áramot támogat. Saját maximális fogyasztása ≤ 2 W, ami segít alacsonyan tartani a felügyeleti rendszer segédenergia-felhasználását.

A névleges üzemi feszültség 85 és 250 V AC között van, és 50 vagy 60 Hz-es hálózati frekvenciát támogat ±5 % tűréssel.

Az SMA EM-1CT63A-21 műszaki jellemzői

• Márka: SMA Solar.
• Cikkszám: EM-1CT63A-21.
• Termékcsalád: SMA Energy Meter CT.
• Típus: intelligens energiamérő / Smart Meter.
• Alkalmazás: energiamegfigyelés és energiagazdálkodás fotovoltaikus rendszerekben.
• A mellékelt áramváltók száma: 1.
• Határáram: maximum 63 A.
• Mérési típus: áramváltón keresztül.
• Kétirányú mérés: igen.
• Névleges feszültség: 85-250 V AC.
• Frekvencia: 50/60 Hz (±5 %).
• Maximális saját fogyasztás: ≤ 2 W.
• Mérési pontosság: ≤ 2 %.
• Mérési ciklusok: 1000 ms / 200 ms.
• Kommunikációs interfész: Ethernet.
• WiFi: nem.
• Szerelés: DIN-sínre, villamos elosztószekrényben vagy mérőszekrényben.
• DIN-sínen szükséges hely: 2 modul.
• Méretek: 35 x 88 x 65 mm.
• Tömeg: körülbelül 0,2 kg.
• Üzemi környezeti hőmérséklet: -25 és +55 °C között.
• Szállítási és tárolási hőmérséklet: -25 és +70 °C között.
• Maximális üzemi tengerszint feletti magasság: 2000 m.
• Védettségi fok: IP20.
• Érintésvédelmi osztály: II.
• Túlfeszültségi kategória: CAT III.
• Gyártói garancia: 2 év.

A csomag tartalma

Az SMA dokumentációja szerint az EM-1CT63A-21 csomag tartalmazza magát az SMA Energy Meter CT-t, egy 63 A-es áramváltót, a feszültségbemenet csatlakozóját, az áramváltó csatlakozóját és a telepítési dokumentációt.

Mérés a fotovoltaikus önfogyasztás optimalizálásához

Az SMA EM-1CT63A-21 által szolgáltatott információk lehetővé teszik annak megismerését, hogyan áramlik az energia a fotovoltaikus rendszer, a fogyasztók és a villamos hálózat között. Egy kompatibilis SMA rendszerbe integrálva ezek az adatok felhasználhatók az önfogyasztás optimalizálására, a vásárolt vagy betáplált energia felügyeletére és az energiagazdálkodási stratégiák összehangolására.

Kompatibilis DIN-sínes kompakt kialakítása, az Ethernet kommunikáció, a kétirányú mérés és a mellékelt 63 A-es áramváltó az SMA Energy Meter CT EM-1CT63A-21-et olyan speciális megoldássá teszik egyfázisú telepítésekhez, amelyek energiamegfigyelést szeretnének beépíteni az SMA ökoszisztémába.

Fontos: a mérő telepítését és üzembe helyezését szakképzett személyzetnek kell elvégeznie, az SMA által meghatározott utasítások és biztonsági követelmények betartásával.
