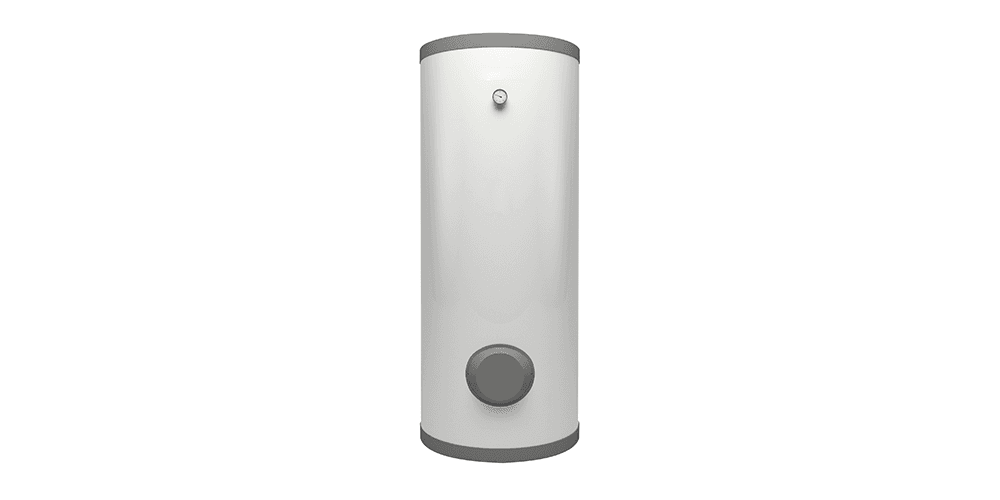

Midea BSX475 475 literes használati melegvíz tartály

A Midea BSX475 (ref. 13455127) használati melegvíz (HMV) tartály egy nagy kapacitású tároló, amelyet hőszivattyús rendszerekhez és padlófűtéshez terveztek. A Midea M-Thermon A, M-Thermur A és FlexFit rendszerek része, garantálva a magas szintű használati melegvíz-ellátást otthonokban, lakóépületekben és sportközpontokban.

Főbb jellemzők

• 475 literes kapacitás közepes-magas HMV igényekhez.
• Zománcozott acél hőcserélő csőkígyó 3,1 m² hőátadó felülettel.
• Beépített analóg hőmérő az azonnali hőmérséklet-leolvasáshoz.
• Katódos védelem magnézium anóddal és hibateszterrel.
• 50 mm-es poliuretán habszigetelés a hőveszteség minimalizálásáért.
• Zománcozott acélból készült a DIN 4753 szabványnak megfelelően; fehérre festett, galvanizált acél külső burkolat.
• Oldalsó csatlakozások a könnyű telepítés és karbantartás érdekében.

Műszaki adatok

• Modell: BSX475
• Referencia: 13455127
• Kapacitás: 475 liter
• Tartály anyaga: zománcozott acél (DIN 4753)
• Külső felület: festett, galvanizált acél (fehér)
• Szigetelés: 50 mm poliuretán hab
• Típus: zománcozott acél csőkígyós tároló
• Hőcserélő felület: 3,1 m²
• Maximális üzemi nyomás: 10 bar
• Próbanyomás: 13 bar
• Korrózióvédelem: magnézium anód teszterrel
• Hőmérséklet kijelző: beépített analóg hőmérő
• Érzékelő hüvelyek: 3 × (Ø13 × 100 mm)
• Tisztítónyílás: Ø280 mm
• Elektromos fűtőbetét: nem tartozék / 1-1/2" csatlakozás

Hidraulikus csatlakozások

• Hálózati víz bemenet: 1"
• HMV kimenet: 1"
• Csőkígyó (primer): 1-1/4"
• HMV cirkuláció: 1"
• Elhelyezkedés: oldalsó

Méretek és tömeg

• Magasság × átmérő: 1.800 mm × Ø750 mm
• Üres tömeg: 212 kg

Ajánlott felhasználási területek

• Integráció Midea M-Thermal hőszivattyúkkal (M-Thermon A, M-Thermur A, FlexFit).
• Nagyobb családi házak, lakóotthonok és sportlétesítmények magas HMV igénnyel.
• Padlófűtéses vagy más hőleadó rendszerek csatlakoztatása a hőcserélőn keresztül.

Telepítés és karbantartás

• Szilárd, vízszintes alapra telepítendő; biztosítson elegendő helyet elöl és oldalt a Ø280 mm-es fedél és a csatlakozások eléréséhez.
• Tartsa be az áramlási irányt és a megadott átmérőket; szereljen be biztonsági egységet, keverőszelepet és elzáró szelepeket a helyi előírások szerint.
• Rendszeresen ellenőrizze a magnézium anódot és a teszter működését.
• Vizsgálja meg a csatlakozások tömítettségét, a szigetelés állapotát és az érzékelők helyes elhelyezését a hüvelyekben.

Megjegyzések

• A műszaki adatokat a gyártó szolgáltatta.
• A hidraulikus kompatibilitást és a méretezést ellenőrizni kell a hőtermelővel és a telepítési rajzzal.
