150 literes, zománcozott spirál hőcserélős álló melegvíztároló, 560 mm átmérővel

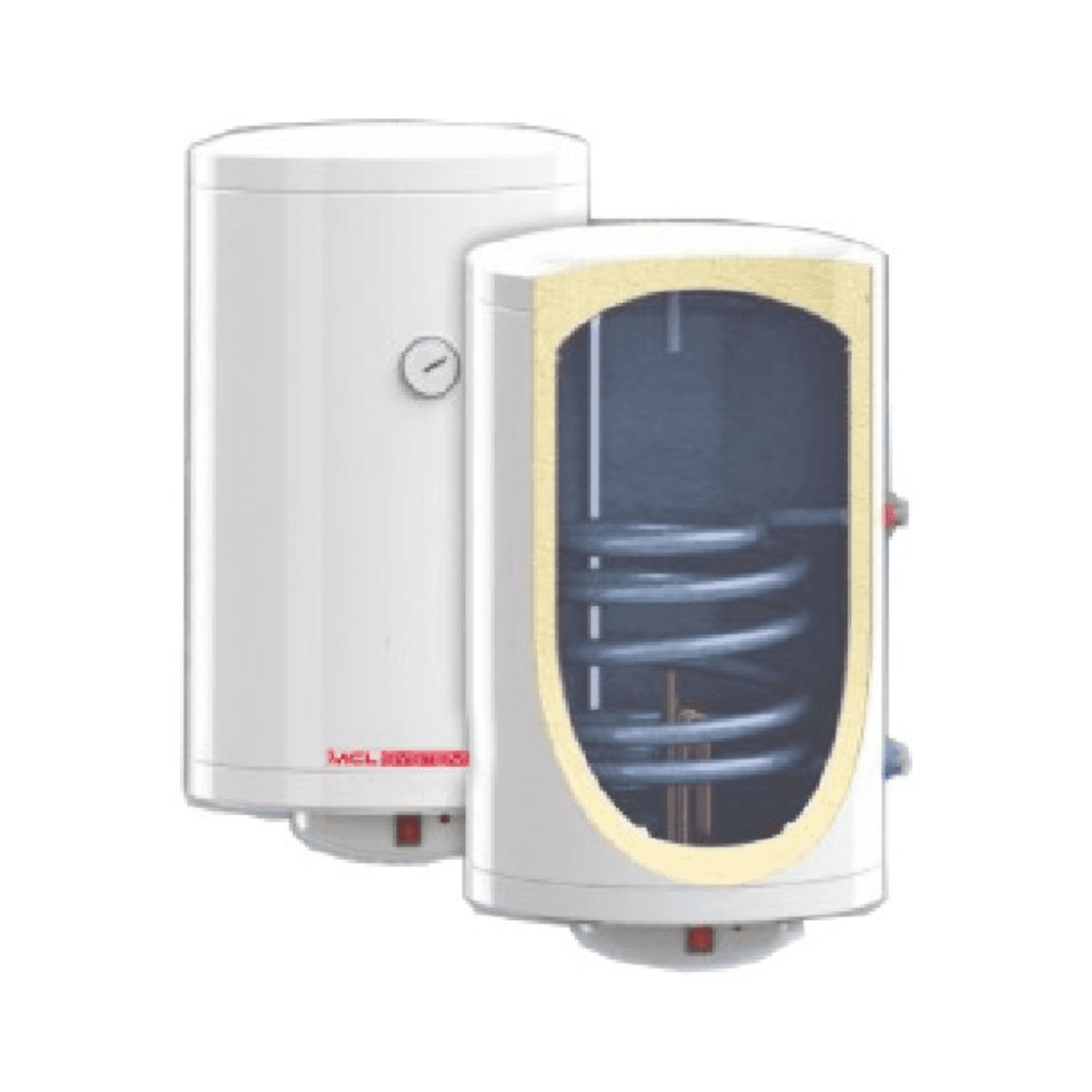

A Mecalia 05825 DPAV/IBC 150 interakumulátor egy álló, padlóra telepíthető tartály a használati melegvíz (HMV) tárolására és előállítására, zománcozott acélból készül, és spirálcsöves hőcserélővel van felszerelve. 150 literes névleges űrtartalmával kifejezetten hőszivattyús rendszerekhez lett méretezve, bár a Mecalia kazánokkal és napenergia-rendszerekkel való használatát is figyelembe veszi.

Spirálcsöves hőcserélője 1,40 m² hőátadó felülettel rendelkezik, és a gyártó által megadott vizsgálati feltételek mellett 18 kW hőátadási teljesítményt biztosít. A tartály HCFC-mentes, injektált merev poliuretán hab szigeteléssel, magnézium anódos katódos védelemmel és ревíziós nyílással rendelkezik a könnyebb ellenőrzés és karbantartás érdekében.

150 literes interakumulátor HMV előállításához

A Mecalia 05825 a DPAV/IBC spirálcsöves interakumulátor családhoz tartozik, és olyan rendszerekhez készült, amelyek külső hőforrás segítségével állítanak elő és tárolnak használati melegvizet.

A modell 150 literes névleges űrtartalommal és 131 literes hasznos űrtartalommal rendelkezik, így alkalmas háztartási fogyasztásra, valamint kisebb vagy közepes tárolási igényekre.

Tipikus felhasználási területei közé tartoznak az egylakásos családi házak és egyéb háztartási HMV-rendszerek.

Kifejezetten hőszivattyúhoz tervezve

A Mecalia a DPAV/IBC sorozat belső spirálcsöves hőcserélőjét úgy méretezte, hogy megfeleljen egy hőszivattyús rendszer igényeinek.

Ez különösen fontos az aerotermikus rendszerekben, ahol az elsődleges kör hőmérséklete általában alacsonyabb, mint a hagyományos kazános rendszereknél, ezért megfelelő hőátadó felületre van szükség az energia átadásához a tárolt víznek.

A Mecalia aktuális kereskedelmi dokumentációja a modellt az alábbi rendszerekhez is ajánlja:

• Hőszivattyú.
• Kazán.
• Napenergia.

1,40 m²-es spirálcsöves hőcserélő

A DPAV/IBC 150 1,40 m² hőátadó felületű spirálcsöves hőcserélővel van felszerelve.

A hőcserélő belső térfogata 8,6 liter, és a Mecalia a megadott vizsgálati feltételek mellett körülbelül 0,12 m vízoszlop nyomásveszteséget ad meg.

Ez a belső hőcserélő teszi lehetővé, hogy a tárolt HMV a hőszivattyú, kazán vagy kompatibilis napenergia-rendszer primer köréből származó energiát átvegye.

18 kW hőátadási teljesítmény

A 150 literes modellre a Mecalia 18 kW hőátadási teljesítményt ad meg.

Ez az érték 55/45 °C primer oldali és 10/45 °C szekunder oldali üzemi feltételek mellett értendő, ezért a ténylegesen elérhető teljesítmény a hőmérsékletektől, térfogatáramoktól és a valós üzemi körülményektől függ.

Akár 440 l/h HMV-termelés a vizsgálati feltételek mellett

A Mecalia által megadott vizsgálati feltételek mellett a DPAV/IBC 150 440 liter/óra termelést mutat.

A gyártó által referenciaként megadott primer térfogatáram 1.550 l/h.

Ezek az adatok pontosabb méretezést tesznek lehetővé, amikor az interakumulátort a megfelelő hőtermelővel együtt alkalmazzák.

Zománcozott acél tartály

A tartály 850 °C-on, flow-coating eljárással zománcozott acélból készül, a DIN 4753 szabvány szerint.

A zománcozás belső bevonatot képez, amely védi az acélt a használati vízzel való tartós érintkezéstől, és a tartály korrózióvédelmének részét képezi.

Beépített magnézium anód

Az interakumulátor alapfelszereltségként magnézium katódvédelmi anóddal rendelkezik.

Az anód fogyóelemként működik, és kiegészíti a tartály korrózió elleni védelmét. A zománcozott tárolóknál megszokott módon rendszeresen ellenőrizni kell, és szükség esetén cserélni.

Poliuretán hőszigetelés

A DPAV/IBC HCFC-mentes, injektált merev poliuretán hab hőszigetelést használ.

A Mecalia által megadott külső burkolat skay. A szigetelés csökkenti a tárolt víz hőveszteségét, ezáltal mérsékli az utólagos energia-utánpótlás szükségességét.

C energiaosztály

A DPAV/IBC 150 műszaki adatlapja C energiahatékonysági osztályt ad meg.

A gyártó által deklarált állandó hőveszteség 73 W.

Függőleges, padlóra állítható telepítés

Az interakumulátor függőleges, padlóra állított telepítésre készült.

Hengeres kialakítása lehetővé teszi, hogy a 150 literes névleges kapacitás az alábbi külső méretek mellett valósuljon meg:

• Átmérő: 560 mm.
• Magasság: 1.070 mm.

Ezeket a méreteket figyelembe kell venni a hely kiválasztásakor, valamint a telepítéshez és a későbbi karbantartáshoz szükséges hozzáférés biztosításakor.

Beépített ревíziós nyílás

A Mecalia DPAV/IBC egy DN110 ревíziós nyílással rendelkezik, amely megkönnyíti a tartály belső teréhez való hozzáférést bizonyos ellenőrzési és karbantartási műveletek során.

Ez a megoldás különösen hasznos a tároló rendszeres karbantartásánál a teljes élettartam alatt.

Elektromos fűtőbetét csatlakozás

A tartály egy 1½" csatlakozással rendelkezik, amely kompatibilis elektromos fűtőbetét beépítésére szolgál.

Ez a csatlakozás lehetővé teszi az elektromos rásegítés alkalmazását, ha a rendszer kialakítása ezt megkívánja. A fűtőbetét nem tekinthető tartozéknak, kivéve ha ezt a szállítás kifejezetten tartalmazza.

HMV recirkulációs csatlakozás

Az interakumulátor 3/4" recirkulációs csatlakozással rendelkezik.

Ez a csonk lehetővé teszi a visszatérő körrel rendelkező HMV-hálózatokba való integrálást, amelyek gyakoriak, ha a fogyasztási pontokon gyorsan szeretnének meleg vizet elérni a tárolótól távolabb.

Hőmérséklet-érzékelő csatlakozások

A tartály különböző 1/2" csatlakozásokkal rendelkezik termosztáthoz vagy hőmérséklet-érzékelőkhöz, így lehetővé teszi a tárolt víz hőmérsékletének felügyeletét és ennek felhasználását a hőtermelő szabályozásához.

Hidraulikus csatlakozások

A Mecalia műszaki rajza szerint a DPAV/IBC 150 az alábbi csatlakozásokkal rendelkezik:

• Magnézium anód: 1¼".
• Revíziós nyílás: DN110.
• Leeresztés: 1".
• Hidegvíz-bemenet: 1".
• Primer kör visszatérő: 1".
• Hőmérséklet-érzékelő csatlakozások: 1/2".
• HMV recirkuláció: 3/4".
• Primer kör előremenő: 1".
• HMV kimenet: 1".
• Elektromos fűtőbetét csatlakozás: 1½".
• Légtelenítő csatlakozás: 1".

90 °C maximális üzemi hőmérséklet

A Mecalia ennél az interakumulátor-sorozatnál 90 °C maximális üzemi hőmérsékletet ad meg.

A gyártó azt is előírja, hogy a rendszerbe mindig a megfelelő biztonsági szelepeket kell beépíteni.

70 kg tömeg

A DPAV/IBC 150 kb. 70 kg üres tömeggel rendelkezik.

Feltöltött állapotban a teljes rendszer tömege jelentősen megnő, ezért a padlószerkezetnek és a kiválasztott helyszínnek alkalmasnak kell lennie a tartály üzemi terhelésének viselésére.

A Mecalia 05825 műszaki jellemzői

• Márka: Mecalia.
• Referencia: 05825.
• Modell: DPAV/IBC 150.
• Típus: spirálcsöves HMV interakumulátor.
• Telepítés: függőleges, padlóra állított.
• Névleges űrtartalom: 150 liter.
• Hasznos űrtartalom: 131 liter.
• Tartály anyaga: zománcozott acél.
• Zománcozási eljárás: flow-coating 850 °C-on, DIN 4753 szerint.
• Spirálcső felülete: 1,40 m².
• Spirálcső térfogata: 8,6 liter.
• Hőátadási teljesítmény: 18 kW.
• HMV-termelés: 440 l/h a gyártó vizsgálati feltételei mellett.
• Primer térfogatáram: 1.550 l/h.
• Spirálcső nyomásvesztesége: 0,12 m vízoszlop.
• Primer vizsgálati feltételek: 55/45 °C.
• Szekunder vizsgálati feltételek: 10/45 °C.
• Maximális üzemi hőmérséklet: 90 °C.
• Szigetelés: injektált merev poliuretán hab.
• HCFC-mentes: igen.
• Külső burkolat: skay.
• Korrózióvédelem: magnézium katódos anód.
• Anód mellékelve: igen.
• Revíziós nyílás: DN110.
• Fűtőbetét csatlakozás: 1½".
• Recirkulációs csatlakozás: 3/4".
• Energiaosztály: C.
• Állandó hőveszteség: 73 W.
• Átmérő: 560 mm.
• Magasság: 1.070 mm.
• Tömeg: kb. 70 kg.

Interakumulátor aerotermiához, kazánhoz vagy napenergiához

A Mecalia 05825 DPAV/IBC 150 kompakt megoldást kínál a HMV előállítására és tárolására külső hőtermelő segítségével. Az 1,40 m²-es spirálcsöves hőcserélője különösen hőszivattyús működésre lett méretezve, ugyanakkor a Mecalia kereskedelmi dokumentációja kazánnal és napenergiával való használatát is támogatja.

A zománcozott acél tartály, a magnézium anódos védelem, a poliuretán szigetelés, a revíziós nyílás, a recirkulációs csatlakozás és az elektromos fűtőbetét csatlakozása lehetővé teszi, hogy olyan háztartási HMV-rendszerekbe integrálható legyen, amelyekhez 150 literes, függőleges interakumulátor szükséges jó karbantarthatósággal és rugalmas hidraulikai kialakítással.
