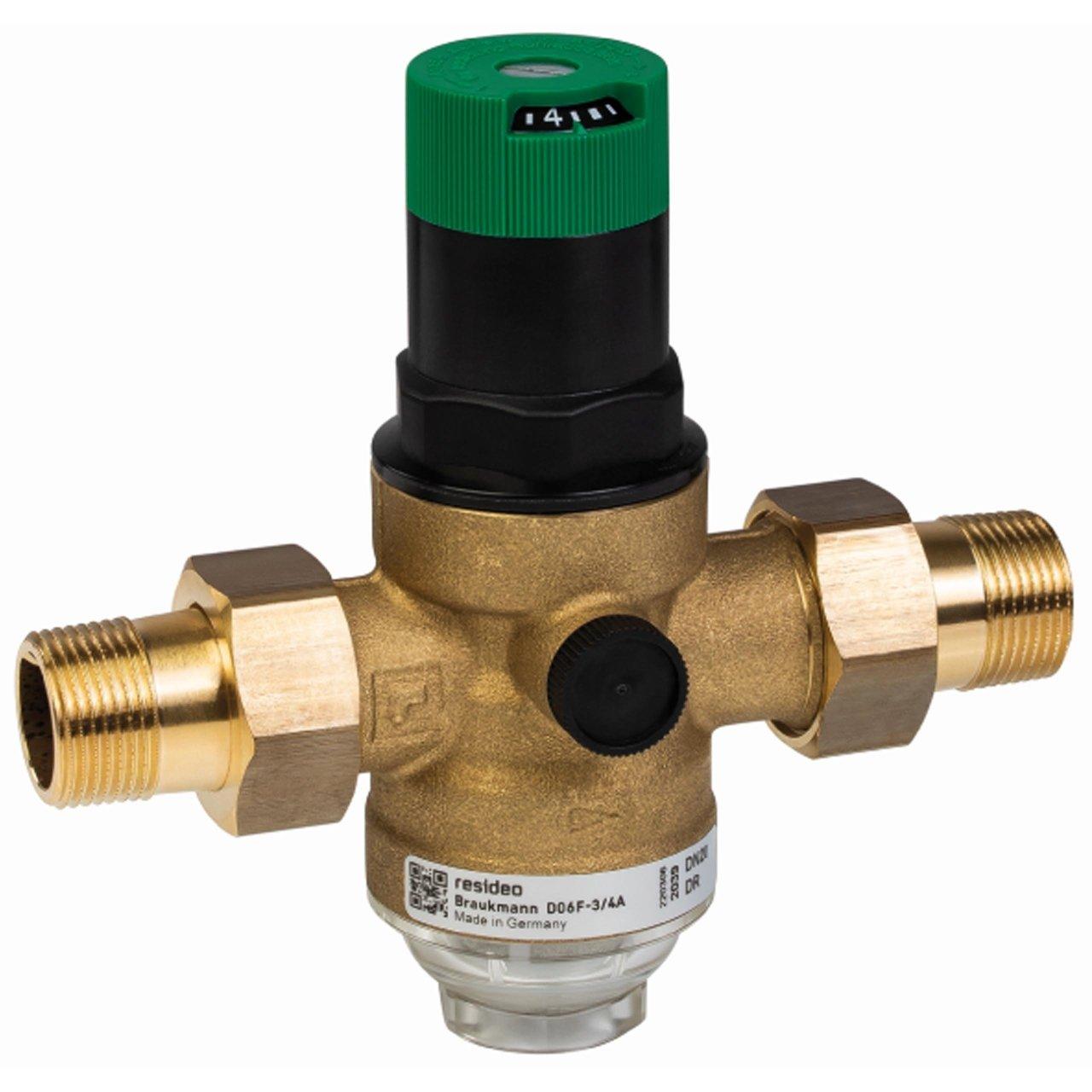

Nyomáscsökkentő szelep szűrővel és átlátszó tartállyal 1/2"

A Resideo D06F-1/2A nyomáscsökkentő szelep ivóvíz-berendezésekben a nyomás csökkentésére és stabilizálására szolgál, segítve a csővezetékek, csaptelepek, háztartási gépek és egyéb alkatrészek védelmét a hálózati túlnyomással szemben. Ez a változat 1/2"-os menetes csatlakozásokkal, DN15 névleges átmérővel, integrált finomszűrővel és átlátszó szűrőpohárral rendelkezik, így a nyomásszabályozás és a szűrés egyetlen kompakt egységben egyesül.

A D06F-1/2A 2,4 m³/h Kvs értéket kínál, legfeljebb 16 bar bemeneti nyomást fogad, és a kimeneti nyomás 1,5 és 6 bar között állítható. Gyárilag 3 barra van előbeállítva, és kiegyenlített ülékes rendszert használ, amely a lefelé irányuló nyomást stabilan tartja még jelentős betáplálási nyomásingadozások esetén is.

A Resideo D06F-1/2A fő jellemzői

• Márka: Resideo.
• Termékcsalád: Braukmann D06F.
• Cikkszám: D06F-1/2A.
• Típus: kiegyenlített ülékes nyomáscsökkentő szelep.
• Alkalmazás: ivóvíz-berendezések.
• Csatlakozás: R 1/2".
• Névleges átmérő: DN15.
• Csatlakozás típusa: külső menetes csatlakozó készlet a bemeneten és a kimeneten.
• Kvs: 2,4 m³/h.
• Maximális bemeneti nyomás: 16 bar átlátszó pohárral.
• Kimeneti nyomás: 1,5 és 6 bar között állítható.
• Gyári előbeállítás: 3 bar.
• Minimális nyomásesés: 1 bar.
• Szűrő: integrált finomszűrő.
• Szűrőháló: 0,16 mm.
• Szűrő anyaga: rozsdamentes acél.
• Szűrőpohár: átlátszó műanyag.
• Ház: cinkkicsapódásnak ellenálló sárgaréz.
• Beállítási skála: integrált.
• Manométercsatlakozások: a ház mindkét oldalán.

Stabil víznyomás-csökkentés

A Resideo D06F fő feladata a magas betáplálási nyomás megfelelő szintre csökkentése a downstream oldalon lévő berendezés számára. A szabályozott üzemi nyomás fenntartásával hozzájárul a túlnyomás okozta károk megelőzéséhez, és csökkenti a rendszer egyes elemeire jutó felesleges terhelést.

A megfelelően szabályozott nyomás emellett segít a vízfogyasztás csökkentésében és az áramlási zajok mérséklésében a csővezetékekben és a csaptelepeknél. Ezek az előnyök különösen hasznosak olyan lakóépületekben vagy épületekben, ahol a hálózati nyomás a szükségesnél magasabb, vagy a nap folyamán ingadozik.

Kiegyenlített ülék a hálózati ingadozásokkal szemben

A szelep rugó és membrán segítségével, kiegyenlített bemeneti nyomással szabályoz. Amikor a vízfogyasztás miatt a downstream nyomás csökken, a rugó ereje kinyitja a szelepet, amíg a membránnal ismét helyre nem áll az egyensúly.

Ennek a működési elvnek köszönhetően a felfelé irányuló nyomásváltozások csak minimálisan befolyásolják a kimeneten beállított nyomást, így stabilabb ellátást biztosít a fogyasztási pontok számára.

1,5 és 6 bar között állítható nyomás

A kimeneti nyomás 1,5 és 6 bar közötti tartományban állítható. A felső állítóelem skálát tartalmaz, amely közvetlenül mutatja a kiválasztott értéket, és megkönnyíti a beállítást az üzembe helyezés során.

A szelep 3 barra előbeállított kimeneti nyomással kerül szállításra. Ez az érték később módosítható az adott rendszer követelményeihez igazítva, a Resideo által megadott üzemi feltételek betartásával.

Integrált rozsdamentes acél finomszűrő

A nyomásszabályozás mellett a D06F-1/2A egy 0,16 mm-es hálójú rozsdamentes acél finomszűrőt is tartalmaz. Ez az elem segít visszatartani a vízben lévő apró részecskéket, mielőtt azok áthaladnának a belső szabályozó mechanizmuson.

A szűrő integrálása a készülékbe csökkenti a szükséges alkatrészek számát, és megkönnyíti az ülék és a belső betét szennyeződésekkel szembeni védelmét.

Átlátszó pohár az ellenőrzés megkönnyítésére

Ez a változat átlátszó szűrőpohárral van felszerelve, ami különösen praktikus a karbantartási műveletek során. Mivel a szűrőelem állapota kívülről is látható, a szennyeződés felhalmozódása könnyen észlelhető, és egyszerűen eldönthető, mikor szükséges tisztítás.

Az átlátszó pohárral a Resideo által megadott maximális bemeneti nyomás 16 bar. Ha a készülék UV-sugárzásnak vagy oldószergőzöknek lehet kitéve, a gyártó a termékcsaládhoz kompatibilis sárgaréz pohár használatát javasolja.

1/2"-os csatlakozás és Kvs 2,4

A D06F-1/2A cikkszám a 1/2"-os R csatlakozású DN15 változatot jelöli. Az A kivitel külső menetes csatlakozókkal a bemeneten és a kimeneten kerül szállításra, megkönnyítve mind az első szerelést, mind a későbbi karbantartási beavatkozások során a szétszerelést.

Erre a méretre a Resideo 2,4 m³/h Kvs értéket ad meg. Ezt az értéket a szükséges térfogatárammal és a rendelkezésre álló nyomásveszteséggel együtt kell figyelembe venni a rendszer méretezésekor.

Cinkkicsapódásnak ellenálló sárgaréz ház

A ház cinkkicsapódásnak ellenálló sárgarézből készül, míg a csatlakozó idomok sárgarézből vannak. A rugóház és az állítókar kiváló minőségű műanyagból készül.

A belső betét EPDM membránt tartalmaz, a tömítések szintén EPDM-ből készülnek, a szabályozó rugó pedig acélból van. Emellett a rugó működés közben elkülönül az ivóvíztől.

Cserélhető belső betét

A szabályozó belső egység teljes egészében cserélhető. Ez a kialakítás megkönnyíti a karbantartást, és lehetővé teszi a fő működő alkatrészek megújítását anélkül, hogy feltétlenül a csővezetékbe szerelt teljes szelepházat ki kellene cserélni.

A betét, a szűrő és más szervizalkatrészek cserélhetősége hozzájárul a rendszer rendszeres karbantartásának egyszerűsítéséhez.

Manométer felszerelésére előkészítve

A szelepház a ház mindkét oldalán manométercsatlakozásokkal rendelkezik, ami megkönnyíti a szabályozott nyomás közvetlen ellenőrzését. A manométer tartozékként kapható, és nem része ennek a cikkszámnak az alapfelszereltségének.

A beépített skála és az opcionális manométer kombinációja lehetővé teszi a downstream nyomás pontos beállítását és ellenőrzését az üzembe helyezés és a rendszeres ellenőrzések során.

Üzemi hőmérséklet

A D06F-1/2A átlátszó poharas változata a Resideo által megadott feltételek mellett legfeljebb 40 °C-os vízhőmérsékletre van specifikálva. A műszaki dokumentáció az EN 1567 szabvány szerinti feltételekre vonatkozóan 30 °C maximális hőmérsékletet is meghatároz.

A megengedett környezeti hőmérséklet 5 és 55 °C között van, tiszta, száraz, fagymentes környezetben.

Vízszintes vagy függőleges beépítés

A szelep vízszintes vagy függőleges helyzetben is beépíthető. A Resideo elzáró szelepek beépítését, a készülék könnyen hozzáférhető, fagyvédett helyre történő szerelését, valamint elegendő hely biztosítását javasolja a manométer leolvasásához, a pohár ellenőrzéséhez és a karbantartási munkákhoz.

A nyomáscsökkentő után legalább ötszörös névleges átmérőjű egyenes csőszakaszt kell biztosítani az EN 806-2 ajánlásai szerint. A berendezés rendszeres karbantartást is igényel az EN 806-5 szerint.

Csendes működés

Az 1 1/4"-ig terjedő méretekre, beleértve ezt az 1/2"-os modellt is, a Resideo LGA 1. csoport korlátozás nélküli alacsony zajszintű besorolást ad meg. A nyomás csökkentése és stabilizálása emellett segít mérsékelni a rendszerben a túlzott nyomásból eredő hidraulikus zajokat.

A Resideo D06F-1/2A méretei

• Csatlakozás: R 1/2".
• Névleges átmérő: DN15.
• Teljes hossz L: 140 mm.
• I hossz: 80 mm.
• Felső magasság H: 89 mm.
• Alsó magasság h: 58 mm.
• Teljes magasság kb.: 147 mm.
• Pohár átmérője D: 54 mm.
• Súly: kb. 0,8 kg.

A Resideo D06F-1/2A nyomáscsökkentő szelep műszaki adatai

• Gyártó: Resideo.
• Termékcsalád: Braukmann D06F.
• Cikkszám: D06F-1/2A.
• Közeg: ivóvíz.
• Típus: integrált szűrővel ellátott nyomáscsökkentő szelep.
• Szabályozási rendszer: rugó és membrán kiegyenlített üléssel.
• Csatlakozás: R 1/2".
• Névleges átmérő: DN15.
• Csatlakozások: külső menetes csatlakozók.
• Kvs: 2,4 m³/h.
• Névleges nyomás: PN16.
• Maximális bemeneti nyomás: 16 bar.
• Kimeneti nyomás: 1,5-6 bar.
• Előbeállítás: 3 bar.
• Minimális nyomásesés: 1 bar.
• Finomszűrő: integrált.
• Hálóméret: 0,16 mm.
• Szűrő anyaga: rozsdamentes acél.
• Pohár: átlátszó műanyag.
• Maximális üzemi hőmérséklet az A változatnál: 40 °C.
• Maximális hőmérséklet az EN 1567 szerint: 30 °C.
• Környezeti hőmérséklet: 5-55 °C.
• Ház: cinkkicsapódásnak ellenálló sárgaréz.
• Csatlakozók: sárgaréz.
• Rugó: rugóacél.
• Membrán: EPDM.
• Tömítések: EPDM.
• Nyomás-skála: integrált.
• Manométercsatlakozások: igen.
• Manométer mellékelve: nem.
• Szerelés: vízszintes vagy függőleges.
• Tanúsítványok és megfelelőség: DVGW, WRAS 23 °C-ig, ACS és BS EN 1567.

Szabályozás és szűrés ivóvíz-berendezésekhez

A Resideo D06F-1/2A egyetlen egységben egyesíti a nyomásszabályozást, a finomszűrést és az átlátszó poharat. 1/2"-os csatlakozásával, DN15 méretével, 2,4 m³/h Kvs értékével és 1,5 és 6 bar között állítható nyomásával lehetővé teszi a vízellátás stabilizálását és a háztartási, kereskedelmi vagy ipari rendszerek alkatrészeinek védelmét a gyártó által meghatározott határokon belül.

A kiegyenlített ülék, a beállítási skála, a manométercsatlakozások, a cserélhető betét és az átlátszó pohár megkönnyítik az üzembe helyezést és a karbantartást is. A megfelelő működés érdekében be kell tartani a Resideo által megadott nyomás-, hőmérséklet-, beépítési és karbantartási feltételeket.
