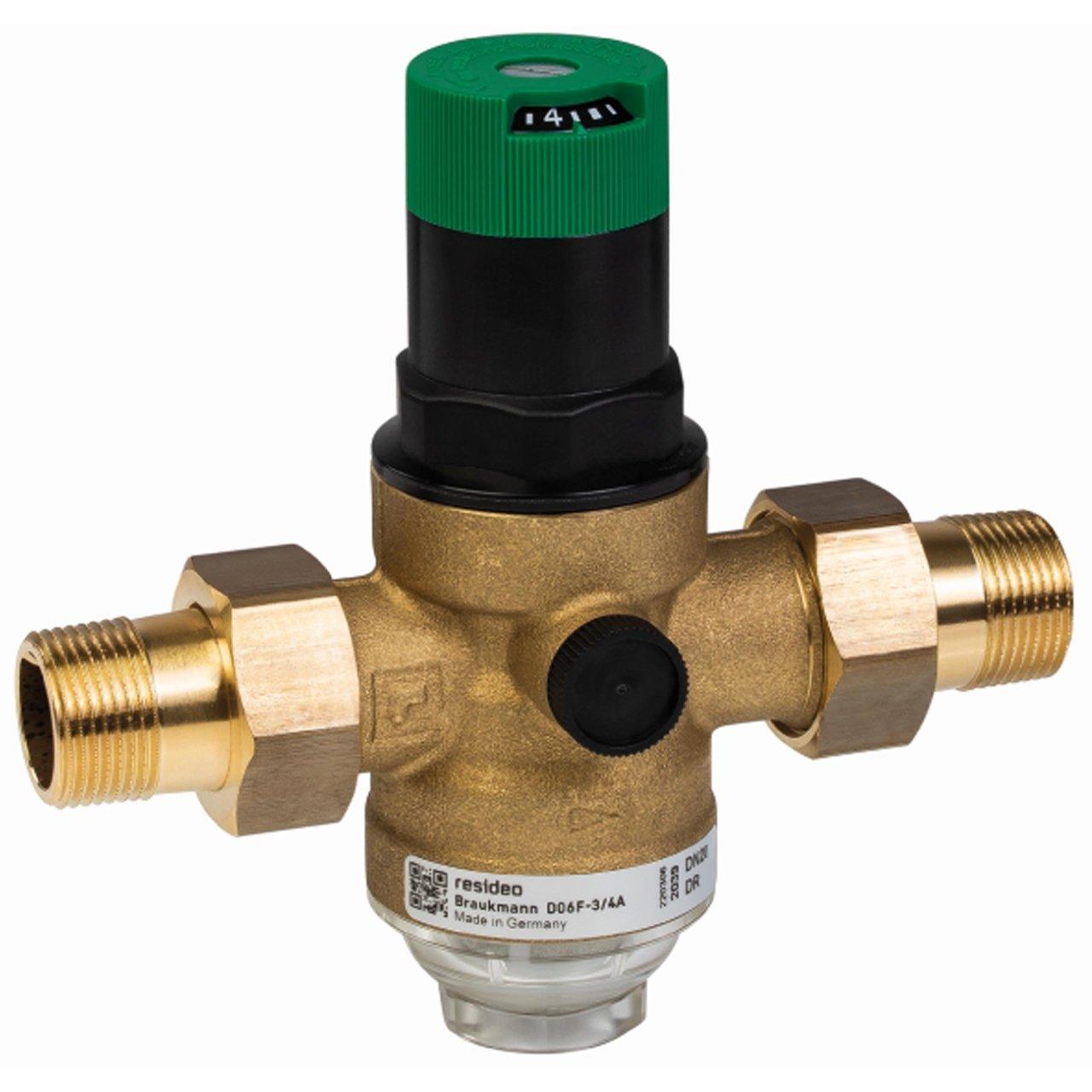

Nyomáscsökkentő szelep szűrővel és átlátszó pohárral 1"

A Resideo Braukmann D06F-1A nyomáscsökkentő szelep ivóvíz-berendezésekben a nyomás csökkentésére és stabilizálására szolgál, megvédve a csővezetékeket, szerelvényeket és berendezéseket a túl magas betáplálási nyomástól. Ez a változat 1"-os menetes csatlakozásokkal, DN25 névleges átmérővel, beépített finomszűrővel és átlátszó szűrőpohárral rendelkezik, amely lehetővé teszi az állapot szemrevételezését a szerelvény szétszerelése nélkül.

Kiegyenlített ülék kialakításának köszönhetően a kimeneti nyomás akkor is stabil marad, ha a bemeneti nyomás változik. A lefelé irányuló nyomás 1,5 és 6 bar között állítható, gyárilag 3 barra van előbeállítva, és ennél az átlátszó pohárral szerelt változatnál a maximális bemeneti nyomás 16 bar.

A Resideo D06F-1A fő jellemzői

• Márka: Resideo.
• Sorozat: Braukmann D06F.
• Cikkszám: D06F-1A.
• Típus: kiegyenlített ülékű nyomáscsökkentő szelep.
• Alkalmazás: ivóvíz-berendezések.
• Csatlakozási méret: 1".
• Névleges átmérő: DN25.
• Csatlakozás típusa: külső menetes csatlakozó készlet a bemeneten és a kimeneten.
• Kvs érték: 5,8 m³/h.
• Szűrő: beépített finomszűrő.
• Szűrőszemcseméret: 0,16 mm.
• Szűrő anyaga: rozsdamentes acél.
• Szűrőpohár: átlátszó.
• Maximális bemeneti nyomás: 16 bar átlátszó pohárral.
• Állítható kimeneti nyomás: 1,5–6 bar.
• Gyári előbeállítás: 3 bar.
• Minimális nyomásesés: 1 bar.
• Maximális közeghőmérséklet: 40 °C az átlátszó poharas változatnál.
• Ház: cinkkiválással szemben ellenálló sárgaréz.
• Membrán és tömítések: EPDM.
• Beállítási skála: integrált.
• Manométercsatlakozások: a ház mindkét oldalán integráltak.
• Manométer: nem tartozék.

A víznyomás csökkentése és stabilizálása

A Resideo D06F-1A lehetővé teszi a hálózatból érkező magas nyomás megfelelő szintre csökkentését az alsó oldali berendezés számára. A szabályozott nyomás segít megelőzni a túlnyomás okozta károkat, és hozzájárul a vízhálózatra csatlakozó elemek védelméhez.

Ezenkívül az alacsonyabb és állandó üzemi nyomás segíthet csökkenteni a vízfogyasztást és a keringési zajokat, amelyek a csővezetékekben, szelepekben és szerelvényekben jelentkezhetnek, ha a betáplálási nyomás nagyobb a szükségesnél.

Kiegyenlített ülék az állandó kimeneti nyomásért

A szelep működése a membrán ereje és a szabályozó rugó ereje közötti egyensúlyon alapul. Amikor vízvételezés történik és a lefelé irányuló nyomás csökken, a rugó kinyitja a szelepet, amíg a kiválasztott nyomás ismét el nem érhető.

Kiegyenlített bemeneti nyomású kialakítása megakadályozza, hogy a felső oldali ingadozások jelentősen befolyásolják a szabályozott nyomást. Így a D06F a névleges üzemi feltételek között stabil kimeneti nyomást tart fenn.

1,5–6 bar között állítható nyomás

A kimeneti nyomás a készülék felső részén található kezelőelemmel 1,5 és 6 bar közötti tartományban állítható. A beépített skála közvetlenül mutatja a kiválasztott értéket, és megkönnyíti a beállítást az üzembe helyezés során.

A szelep gyárilag 3 barra előbeállítva kerül szállításra, de ez az érték később módosítható a rendszer igényei szerint. A gyártó által megadott minimális nyomásesés 1 bar.

Beépített 0,16 mm-es finomszűrő

A Resideo D06F egy 0,16 mm-es szitaszövetű, rozsdamentes acél finomszűrőt tartalmaz. Ez az elem segít visszatartani a vízben lévő részecskéket, mielőtt azok elérnék a szelep szabályozó mechanizmusát.

A szűrő a teljes egység része, így egyetlen készülékben biztosítja a nyomáscsökkentés és a szűrés funkcióját. A szűrőbetét időszakos karbantartás során ellenőrizhető.

Átlátszó pohár az egyszerű ellenőrzéshez

A D06F-1A változat átlátszó, szintetikus anyagú szűrőpohárral rendelkezik. Az átlátszóság lehetővé teszi a szennyeződés felhalmozódásának szemrevételezését, és segít eldönteni, mikor szükséges tisztítás vagy karbantartás.

Az ilyen pohárral a Resideo 16 bar maximális bemeneti nyomást ad meg. A gyártó jelzi, hogy ha a szelep UV-sugárzásnak vagy oldószergőzöknek lehet kitéve, a sorozathoz megadott kompatibilis sárgaréz szűrőpoharat kell használni.

1"-os csatlakozás és 5,8-as Kvs kapacitás

A D06F-1A cikkszám a R 1"-os csatlakozású, DN25 névleges átmérőjű változatot jelöli. Az A kivitel külső menetes csatlakozó készlettel rendelkezik mind a bemeneten, mind a kimeneten, ami megkönnyíti a csatlakoztatást és a későbbi szétszerelést karbantartáskor.

Ehhez a mérethez a Resideo 5,8 m³/h Kvs értéket ad meg. Ez a paraméter segít a szelep méretezésében a szükséges térfogatáram és a rendelkezésre álló nyomásveszteség alapján.

Cinkkiválással szemben ellenálló sárgaréz ház

A főház cinkkiválással szemben ellenálló sárgarézből készül, a menetes csatlakozók szintén sárgarézből vannak. A belső patron kiváló minőségű szintetikus anyagot használ, és EPDM membránt tartalmaz.

A tömítések szintén EPDM-ből készülnek, a szabályozó rugó pedig acélból van. A kialakítás a rugót az ivóvíztől elkülönítve tartja működés közben.

Teljesen cserélhető belső patron

A belső szabályozó egység teljes egészében cserélhető, ami megkönnyíti a szelep karbantartását, és elkerülhetővé teszi a teljes beépített ház cseréjét, ha a belső mechanizmushoz kell hozzányúlni.

Ez a moduláris felépítés különösen hasznos olyan rendszereknél, ahol fontos a rendszeres karbantartás egyszerűsítése és az egység élettartamának növelése.

Manométer felszerelésére előkészítve

A D06F házán a ház mindkét oldalán manométercsatlakozások találhatók, így a kimeneti nyomás közvetlenül ellenőrizhető a rendszerben. A manométer külön tartozék, és nem része a szelepnek.

A beépített beállítási skála és az opcionális manométer kombinációja megkönnyíti az első beállítást és a későbbi működésellenőrzést is.

Hőmérséklet és üzemi feltételek

Az A változatnál, átlátszó szűrőpohárral, a Resideo 40 °C maximális közeghőmérsékletet ad meg. Az EN 1567 szerinti vizsgálati feltételek mellett a műszaki dokumentáció 30 °C maximális hőmérsékletet határoz meg.

A maximális bemeneti nyomás 16 bar, a lefelé irányuló szabályozási tartomány pedig 1,5–6 bar. Ezeket a feltételeket a méretezés és a telepítés során be kell tartani a szabályozó megfelelő működésének biztosításához.

Telepítés és karbantartás

A szelepet könnyen hozzáférhető helyre kell telepíteni, fagyvédetten és elegendő hely biztosításával a beállításhoz, ellenőrzéshez és karbantartáshoz. A Resideo elzárószelepek beépítését javasolja, valamint legalább öt névleges átmérőnyi egyenes csőszakaszt a lefelé oldalon, az EN 806-2 szerint.

A D06F rendszeres karbantartást igényel az EN 806-5 szerint. Az átlátszó pohár megkönnyíti a szűrő ellenőrzését, míg a cserélhető patron egyszerűsíti a szabályozó mechanizmushoz kapcsolódó beavatkozásokat.

A Resideo D06F-1A méretei

• Csatlakozás: R 1".
• Névleges átmérő: DN25.
• Teljes hossz L: 180 mm.
• I hossz: 100 mm.
• Magasság H: 111 mm.
• h méret: 64 mm.
• D átmérő: 61 mm.
• Tömeg: kb. 1,4 kg.

A Resideo D06F-1A nyomáscsökkentő szelep műszaki adatai

• Gyártó: Resideo.
• Termékcsalád: Braukmann D06F.
• Cikkszám: D06F-1A.
• Közeg: ivóvíz.
• Működési elv: rugóterhelésű, kiegyenlített ülékű nyomáscsökkentő szelep.
• Csatlakozás: R 1".
• Névleges átmérő: DN25.
• Bemeneti és kimeneti csatlakozások: külső menetes csatlakozó készlet.
• Kvs: 5,8 m³/h.
• Maximális bemeneti nyomás: 16 bar.
• Kimeneti nyomástartomány: 1,5–6 bar.
• Előbeállítás: 3 bar.
• Minimális nyomásesés: 1 bar.
• Maximális közeghőmérséklet: 40 °C az átlátszó poharas változatnál.
• Beépített finomszűrő: igen.
• Szűrőszemcseméret: 0,16 mm.
• Szűrő anyaga: rozsdamentes acél.
• Szűrőpohár: átlátszó szintetikus anyag.
• Ház: cinkkiválással szemben ellenálló sárgaréz.
• Csatlakozók: sárgaréz.
• Patron: kiváló minőségű szintetikus anyag.
• Membrán: EPDM.
• Tömítések: EPDM.
• Rugó: rugóacél.
• Nyomásbeosztás: integrált.
• Manométercsatlakozások: igen, a ház mindkét oldalán.
• Manométer tartozék: nem.
• Tanúsítás: ACS.
• Jóváhagyás: DVGW.
• WRAS jóváhagyás: 23 °C-ig.

Védelem, szabályozás és szűrés egyetlen egységben

A Resideo D06F-1A egyetlen készülékben egyesíti a nyomáscsökkentést és a beépített finomszűrőt, teljes megoldást kínálva ivóvíz-berendezésekhez. Az 1"-os csatlakozás, a DN25, az 5,8 m³/h Kvs és az 1,5–6 bar közötti szabályozás lehetővé teszi, hogy számos háztartási, kereskedelmi és ipari rendszerhez illeszkedjen a gyártó által meghatározott határokon belül.

Az átlátszó pohár megkönnyíti a szűrő állapotának ellenőrzését, míg a kiegyenlített ülék segít stabilan tartani a lefelé irányuló nyomást a betáplálási ingadozásokkal szemben. A beállítási skála, a manométercsatlakozások és a cserélhető patron továbbá megkönnyítik az üzembe helyezést és a későbbi karbantartást.
