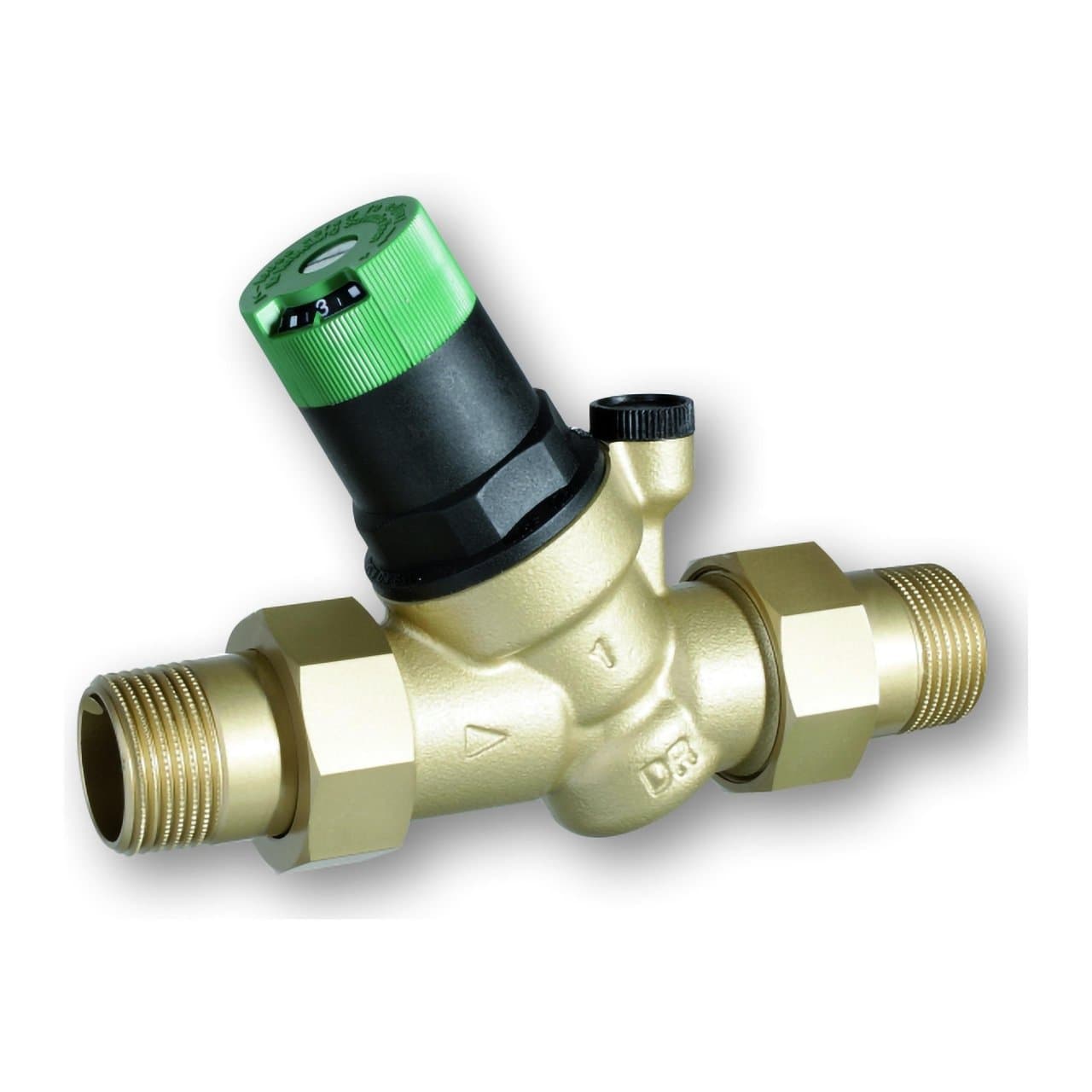

Nyomáscsökkentő szelep menetes csatlakozásokkal R1 1/4"

A Resideo D05FS-11/4A nyomáscsökkentő szelep ivóvíz-berendezések védelmére szolgál a hálózati ellátás túlzott nyomásával szemben. Ez a modell 1 1/4" menetes csatlakozásokkal, DN32 névleges átmérővel és 7,3 m³/h Kvs értékkel rendelkezik, így a működési feltételeken belül háztartási, valamint kereskedelmi és ipari alkalmazásokhoz is alkalmas.

Kiegyenlített ülék kialakításának köszönhetően a szelep stabilan tartja a kimeneti nyomást akkor is, ha a bemeneti nyomás jelentősen ingadozik. A downstream nyomás 1,5 és 6 bar között állítható, és a szelep gyárilag 3 bar-ra van előbeállítva, ami megkönnyíti az üzembe helyezést és a rendszer nyomásának szabályozását.

A Resideo D05FS-11/4A nyomáscsökkentő szelep fő jellemzői

• Márka: Resideo.
• Sorozat: Braukmann D05FS.
• Cikkszám: D05FS-11/4A.
• Típus: kiegyenlített ülékű nyomáscsökkentő szelep.
• Alkalmazás: ivóvíz-berendezések.
• Csatlakozási méret: R 1 1/4".
• Névleges átmérő: DN32.
• Csatlakozások: külső menetes csatlakozók a bemeneten és a kimeneten.
• Kvs érték: 7,3 m³/h.
• Maximális bemeneti nyomás: 25 bar.
• Állítható kimeneti nyomás: 1,5–6 bar.
• Előbeállított kimeneti nyomás: 3 bar.
• Minimális nyomásesés: 1 bar.
• Maximális vízhőmérséklet az EN 1567 szerint: 30 °C.
• Maximális vízhőmérséklet 10 bar mellett: 70 °C.
• Ház: cinkkiválással szemben ellenálló sárgaréz.
• Membrán és tömítések: EPDM.
• Szabályozási skála: integrált.
• Manométercsatlakozás: igen.
• Manométer: nem tartozék.

Stabil víznyomás-szabályozás

A Resideo D05FS fő feladata, hogy a hálózatból érkező magas vagy változó nyomást alacsonyabb, szabályozott nyomássá csökkentse a rendszerben. Ezzel segít megvédeni a csöveket, szelepeket, csaptelepeket, háztartási gépeket és egyéb alkatrészeket a túlzott nyomás okozta terheléstől.

A membrán és rugó által működtetett nyomáskiegyenlítő rendszer biztosítja, hogy a kimeneti nyomás gyakorlatilag független maradjon a bemeneti nyomás ingadozásaitól. Amikor vízfelhasználás történik és a downstream nyomás csökken, a membrán és a rugó egyensúlya a szelep nyitását eredményezi, amíg a beállított nyomás helyre nem áll.

Ez a nyomásstabilizálás emellett hozzájárul a vízfogyasztás csökkentéséhez és az áramlási zajok mérsékléséhez is, különösen olyan hálózatokban, ahol az ellátási nyomás magasabb a szükségesnél.

1,5 és 6 bar között állítható nyomás

A kimeneti nyomás kézzel állítható 1,5 és 6 bar közötti tartományban. A beállítás a szelep felső részén található forgatógombbal történik, a skálázott jelölés pedig közvetlenül mutatja a kiválasztott értéket.

A szelep gyárilag 3 bar-ra van előbeállítva, ami számos vízellátó rendszerben gyakori érték. Az érték később módosítható a rendszer konkrét igényeihez igazítva, a Resideo által megadott működési határok betartásával.

A maximális megengedett bemeneti nyomás 25 bar, a specifikált működéshez szükséges minimális nyomásesés pedig 1 bar.

Kiegyenlített ülék a nyomásingadozások ellen

A kiegyenlített ülék technológia a D05FS sorozat egyik fő jellemzője. A bemeneti nyomás nem befolyásolja közvetlenül a szelep nyitását vagy zárását, ezért az ellátó hálózat ingadozásai csak minimális hatással vannak a downstream beállított nyomásra.

Ez a tulajdonság egyenletesebb üzemi körülményeket biztosít a rendszerben még akkor is, amikor a hálózati nyomás a nap folyamán változik.

1 1/4" menetes csatlakozások és DN32

A D05FS-11/4A cikkszám a DN32-es változatot jelöli 1 1/4" külső menetes csatlakozókkal a bemeneten és a kimeneten. Az A betűvel jelölt kivitel ezeket a csatlakozókat tartalmazza, megkönnyítve a szelep bekötését és leszerelését szerelési vagy karbantartási munkák során.

Ehhez a mérethez a Resideo 7,3 m³/h Kvs értéket ad meg, amely a szelep névleges hidraulikai átfolyási képességét határozza meg a vonatkozó szabványos körülmények között.

Cinkkiválással szemben ellenálló sárgaréz kivitel

A szelep háza cinkkiválással szemben ellenálló sárgarézből készül, amely különösen alkalmas ivóvízzel tartósan érintkező alkatrészekhez. Az A változat csatlakozói szintén sárgarézből készülnek.

A belső egység kiváló minőségű szintetikus anyagból készült patront, EPDM membránt és EPDM tömítéseket tartalmaz. A szabályozó rugó acélból készül, és működés közben el van választva az ivóvíztől.

A Resideo szerint a felhasznált anyagok megfelelnek az UBA követelményeinek, és az egység rendelkezik ACS tanúsítvánnyal. A termékcsalád DVGW tanúsítással is rendelkezik.

Cserélhető belső patron

A szabályozó patron teljes egészében cserélhető, ami leegyszerűsíti a karbantartást, és lehetővé teszi a fő belső alkatrészek beavatkozását anélkül, hogy a szelep teljes házát ki kellene cserélni.

Ez a kialakítás megkönnyíti a vízberendezésekben szükséges rendszeres karbantartást, és lehetővé teszi a ház és a meglévő csatlakozások megtartását, ha csak a belső elemek cseréje szükséges.

Manométerhez előkészített csatlakozás

A Resideo D05FS manométer felszerelésére szolgáló csatlakozással rendelkezik, amely lehetővé teszi a szelep utáni szabályozott nyomás közvetlen ellenőrzését. A manométer nem tartozik ehhez a cikkszámhoz, és szükség esetén külön kell megvásárolni.

A szabályozógombba integrált skála megkönnyíti az alapbeállítást, míg a manométer használata pontos ellenőrzést tesz lehetővé a rendszer tényleges üzemi nyomásáról.

Maximális üzemi hőmérséklet

Az EN 1567 szerinti ivóvíz-alkalmazásokhoz a Resideo 30 °C maximális közeg-hőmérsékletet ad meg. A szelep akár 70 °C-on is működhet, ha a maximális nyomás 10 bar-ra korlátozott, a gyártó műszaki adatlapján megadott feltételek szerint.

Ezeket a korlátozásokat figyelembe kell venni a szelep kiválasztásakor hidegvíz-hálózatokhoz, kereskedelmi rendszerekhez vagy magasabb hőmérsékletű vízzel működő alkalmazásokhoz.

Vízszintes vagy függőleges beépítés

A szelep vízszintes és függőleges helyzetben is beépíthető. Függőleges szerelés esetén a Resideo előírja, hogy a rugóház és a szabályozógomb felfelé nézzen.

A gyártó elzáró szelepek beépítését javasolja a szerelvény előtt és után, valamint azt, hogy a nyomáscsökkentőt fagymentes, könnyen hozzáférhető helyre szereljék a ellenőrzés, tisztítás és karbantartás érdekében.

Javasolt továbbá egy szűrő beépítése a nyomáscsökkentő elé, hogy a rendszerben lévő részecskék ne befolyásolják az ülék és a belső patron működését.

Hidraulikai szerelési ajánlások

A megfelelő működés érdekében a Resideo az EN 806-2 szerint a szelep után a névleges átmérő 5-szörösének megfelelő egyenes csőszakasz beépítését írja elő. A DN32-es modellnél a gyártó a cső tengelyétől mért 60 mm-es minimális faltávolságot is megad.

A szelepet a házon jelzett áramlási iránynak megfelelően kell beépíteni, és elegendő helyet kell hagyni a beállítógombhoz és a manométercsatlakozáshoz való hozzáféréshez.

A Resideo D05FS-11/4A méretei

• R csatlakozás: 1 1/4".
• Névleges átmérő: DN32.
• Teljes hossz L: 207 mm.
• Ház hossza I: 115 mm.
• Magasság H: 178 mm.
• h méret: 147 mm.
• Súly: kb. 2,20 kg.

A Resideo D05FS-11/4A nyomáscsökkentő szelep műszaki adatai

• Gyártó: Resideo.
• Termékcsalád: Braukmann D05FS.
• Cikkszám: D05FS-11/4A.
• Közeg: ivóvíz.
• Működési elv: rugóterhelésű, kiegyenlített ülékű nyomáscsökkentő.
• Csatlakozás: R 1 1/4".
• DN: 32.
• Csatlakozók: külső menet a bemeneten és a kimeneten.
• Kvs: 7,3 m³/h.
• Maximális bemeneti nyomás: 25 bar.
• Kimeneti nyomástartomány: 1,5–6 bar.
• Gyári beállítás: 3 bar.
• Minimális nyomásesés: 1 bar.
• Maximális hőmérséklet EN 1567 szerint: 30 °C.
• Maximális hőmérséklet 10 bar mellett: 70 °C.
• Minimális környezeti hőmérséklet: 5 °C.
• Maximális környezeti hőmérséklet: 55 °C.
• Ház: cinkkiválással szemben ellenálló sárgaréz.
• Csatlakozók: sárgaréz.
• Rugóház és kezelőelem: kiváló minőségű szintetikus anyag.
• Szabályozó rugó: acél.
• Membrán: EPDM.
• Tömítések: EPDM.
• Beállítási skála: integrált.
• Manométercsatlakozás: integrált.
• Manométer mellékelve: nem.
• Beépítés: vízszintes vagy függőleges, a gyártó előírásai szerint.
• Tanúsítványok: DVGW és ACS.

Védelem ivóvíz-berendezésekhez

A Resideo D05FS-11/4A nyomáscsökkentő szelep kompakt, szabályozható mechanikus megoldással csökkenti és stabilizálja a nyomást az ivóvízhálózatokban. Az 1 1/4"-os csatlakozás, a DN32 méret, a 7,3 m³/h Kvs kapacitás és az 1,5–6 bar közötti állítási tartomány lehetővé teszi, hogy háztartási, kereskedelmi és ipari rendszerekbe is beépíthető legyen, ahol a komponenseket magas vagy változó nyomástól kell védeni.

Kiegyenlített ülése, a cserélhető belső patron, a jól látható szabályozási skála és a manométerre előkészített csatlakozás megkönnyítik az üzembe helyezést, valamint a későbbi ellenőrzési és karbantartási műveleteket.
