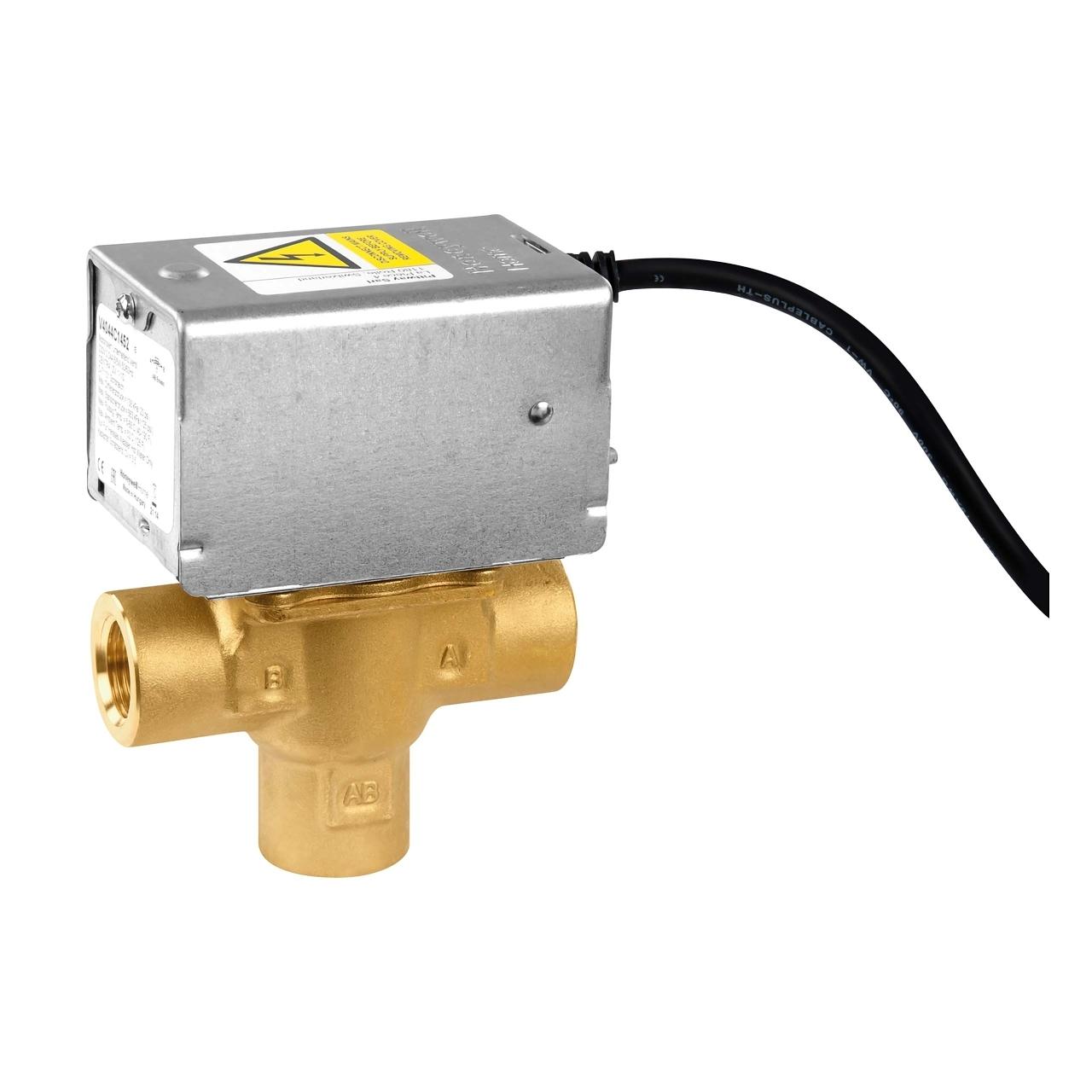

3 utas, 3/4"-os motoros zónaszelep

A Resideo V4044F1000/U motoros zónaszelep egy 3 utas, menetes belső BSPP csatlakozású, 3/4" átváltó szelep, amelyet a meleg vagy hideg víz automatikus szabályozására és elterelésére terveztek fűtési és hűtési rendszerekben. 230 V-os elektromos működtetővel, rugó-visszatérítéssel és SPDT segédérintkezővel rendelkezik, ezért különösen alkalmas olyan háztartási és kisebb kereskedelmi rendszerekhez, ahol a vízáramlást két kör között kell kezelni.

A V4044F sorozat ezen változata 6,0 Kvs értéket, 8,6 bar maximális üzemi nyomást és 0,69 bar maximális zárási differenciálnyomást kínál. Kompakt kialakítása, sárgaréz szelepháza, valamint az a lehetőség, hogy a motoros fej a hidraulikus test szétszerelése nélkül cserélhető, megkönnyíti a telepítést és a későbbi karbantartást is.

A Resideo V4044F1000/U fő jellemzői

• Márka: Resideo.
• Sorozat: V4044F.
• Cikkszám: V4044F1000/U.
• Típus: motoros átváltó zónaszelep.
• Utak száma: 3.
• Működés: be/ki, 2 állás.
• Csatlakozás: 3/4" BSPP belső menet.
• Névleges átmérő: DN20.
• Kvs: 6,0.
• Tápellátás: 230 V AC.
• Frekvencia: 50 Hz.
• Visszatérés: rugóval.
• Segédérintkező: SPDT.
• Maximális üzemi nyomás: 8,6 bar.
• Maximális zárási differenciálnyomás: 0,69 bar.
• Közeg hőmérséklete: 5 és 88 °C között.
• Névleges működési idő: kb. 30 másodperc.
• Villamos fogyasztás: 9,6 VA.
• Áramerősség: kb. 0,04 A.
• Kábelhossz: 1 m.
• Kézi működtetés: igen.
• Szelepház anyaga: sárgaréz.

3 utas átváltó szelep hidraulikus rendszerekhez

A Resideo V4044F1000/U úgy lett kialakítva, hogy az AB-A és AB-B ágak között átváltva irányítsa az áramlást. A keverőszelepekkel ellentétben elsődleges feladata, hogy a közös ágról érkező vizet a két rendelkezésre álló út egyikére terelje a rendszer igényei szerint.

Ez a kialakítás lehetővé teszi, hogy fűtési vagy hűtési rendszerekben automatikusan váltson két kör között. Használható például különböző zónák, hidraulikus körök vagy végberendezések vezérlésére a háromutas konfigurációval kompatibilis rendszerekben.

230 V-os elektromos működtető rugó-visszatéréssel

A beépített működtető 230 V AC, 50 Hz tápellátással működik. A motoros mechanizmus tápfeszültség hatására a kívánt pozícióba mozgatja a szelepet, majd a rugó-visszatérítő rendszer segítségével visszaáll alaphelyzetébe, amikor az elektromos jel megszűnik.

Ez a működési elv lehetővé teszi a szelep integrálását termosztátokkal, aquastátokkal és más kompatibilis be/ki szabályozó rendszerekkel. A Resideo ennél a modellnél körülbelül 9,6 VA fogyasztást és mintegy 0,04 A áramerősséget ad meg.

Beépített SPDT segédérintkező

A V4044F sorozat fő különbsége bizonyos V4044C változatokhoz képest a beépített SPDT segédmikrokapcsoló. Ez az érintkező lehetővé teszi, hogy a szelep állása jelként szolgáljon más berendezések vezérléséhez.

Használható például szivattyú, kazán vagy más készülék működésének összehangolására, miután a szelep elvégezte a szükséges átváltást. A Resideo a segédérintkezőre 2,2 A / 220-240 V AC, 50 Hz terhelhetőséget ad meg.

3/4"-os belső menetes csatlakozások

A V4044F1000/U referencia 3/4" BSPP belső menetes csatlakozásokat használ, amelyek DN20 névleges átmérőnek felelnek meg. Ez a kialakítás megkönnyíti a szerelést a fűtési és klímatechnikai rendszerekben megszokott menetes csatlakozásokkal.

A modell 6,0 Kvs értékkel rendelkezik, amely meghatározza a hidraulikai kapacitását, és a rendszer méretezésekor figyelembe kell venni a szükséges térfogatárammal és a rendelkezésre álló differenciálnyomással együtt.

Üzemi nyomás és hidraulikai kapacitás

A szelep 8,6 bar maximális statikus nyomást visel el. Ennél a 3/4"-os változatnál a Resideo 0,69 bar maximális zárási differenciálnyomást határoz meg.

Ezeket az értékeket a rendszer tervezése és üzembe helyezése során be kell tartani annak érdekében, hogy a működtető megfelelően tudjon átváltani a két ág között, és a szelep hosszú távon is megfelelően működjön.

Meleg és hideg vízhez

A V4044F1000/U meleg vagy hideg víz hidraulikus szabályozására alkalmas fűtési és hűtési rendszerekben. A közeg hőmérsékleti tartománya 5 és 88 °C között van.

A Resideo víz vagy víz-glicol keverékek használatát is megengedi, amennyiben azok megfelelnek az ilyen körökre előírt követelményeknek. A víz minőségét és a közeg koncentrációját a gyártó által meghatározott feltételek között kell tartani.

Körülbelül 30 másodperces működési idő

A szelep kétállású működtetést használ, és az áramlás átváltását körülbelül 30 másodperc alatt végzi el. Ez a fokozatos működés lehetővé teszi a két hidraulikus út közötti szabályozott átmenetet.

A mechanizmus ciklikus működésre lett tervezve, és a szabályozórendszer parancsaira reagál, amikor a fűtési vagy hűtési igény megváltozik.

Beépített kézi működtetés

A szelep kézi működtető karral rendelkezik, amely lehetővé teszi a mechanizmus működtetését elektromos tápellátás nélkül is. Ez különösen hasznos feltöltés, ürítés, üzembe helyezés vagy az installáció ellenőrzése során.

Az áramellátás visszaállításakor a mechanizmus visszatér az automatikus működéshez a működtető és a vezérlőrendszer szerint.

Sárgaréz szelepház és ellenálló anyagok

A Resideo V4044F1000/U hidraulikus teste sárgarézből készül. Az ülék szintén sárgaréz, míg a szeleporsó rozsdamentes acél. A záróelem NBR anyagú, a tömítések pedig EPDM-ből készülnek.

A működtető burkolata és alapja horganyzott acélból készül, amely mechanikai védelmet biztosít az elektromos egységnek és a hajtóműnek.

Egyszerűsített működtető-karbantartás

A V4044 sorozat kialakítása lehetővé teszi a teljes motoros fej eltávolítását vagy cseréjét anélkül, hogy a szelepház hidraulikus csatlakozásait le kellene szerelni vagy a rendszert le kellene üríteni. Maga a motor is cserélhető a hidraulikus test eltávolítása nélkül.

Ez a tulajdonság leegyszerűsíti a karbantartási műveleteket, amikor a beavatkozás kizárólag a működtetőt érinti, és csökkenti a csőhálózaton végzendő munkát.

Kompakt telepítés

A Resideo a V4044 termékcsaládot kompakt kialakítással tervezte, hogy megkönnyítse a háztartási és kisebb kereskedelmi rendszerekbe való beépítést. A modell 1 méteres csatlakozókábellel kerül szállításra, amely lehetővé teszi a szabályozókörhöz való bekötést.

A szerelés során be kell tartani az ágak elrendezését, a gyártó által jelzett áramlási irányt és az engedélyezett beépítési pozíciókat. Emellett a működtetőt védeni kell a specifikációival össze nem egyeztethető környezeti hatásoktól.

A Resideo V4044F1000/U alkalmazási területei

• Háztartási fűtési rendszerek.
• Kisebb kereskedelmi rendszerek.
• Hidraulikus hűtőrendszerek.
• Meleg és hideg víz szabályozása.
• Zónákra osztott fűtési rendszerek.
• Automatikus áramláselterelés két kör között.
• Radiátoros vagy hidraulikus hőleadós rendszerek.
• Kompatibilis fan-coil alkalmazások.
• Olyan rendszerek, ahol segédérintkező szükséges más berendezések összehangolásához.

A Resideo V4044F1000/U műszaki adatai

• Gyártó: Resideo.
• Termékcsalád: V4044F.
• Cikkszám: V4044F1000/U.
• Alkalmazás: hidraulikus szabályozás.
• Típus: motoros átváltó zónaszelep.
• Utak száma: 3.
• Vezérlés: 2 állású, be/ki.
• Áramlási konfiguráció: AB-A / AB-B.
• Csatlakozás: belső BSPP menet.
• Méret: 3/4".
• Névleges átmérő: DN20.
• Kvs: 6,0.
• Cv: 7,0.
• Tápellátás: 230 V AC.
• Frekvencia: 50 Hz.
• Villamos fogyasztás: 9,6 VA.
• Áramerősség: 0,04 A.
• Visszatérés: rugóval.
• Segédérintkező: SPDT.
• Segédérintkező terhelhetősége: 2,2 A / 220-240 V AC, 50 Hz.
• Maximális statikus nyomás: 8,6 bar.
• Maximális zárási differenciálnyomás: 0,69 bar.
• Közeg hőmérséklete: 5-88 °C.
• Maximális környezeti hőmérséklet: 52 °C.
• Relatív üzemi páratartalom: 5-95 %, nem kondenzálódó.
• Névleges működési idő: 30 másodperc.
• Kábelhossz: 1 m.
• Szelepház anyaga: sárgaréz.
• Ülék anyaga: sárgaréz.
• Szeleporsó anyaga: rozsdamentes acél.
• Záróelem: NBR.
• Tömítések: EPDM.
• A működtető burkolata és alapja: horganyzott acél.
• Kézi nyitás: igen.

Automatikus áramlásszabályozás két kör között

A Resideo V4044F1000/U 3 utas, 3/4"-os motoros szelep egyetlen egységben egyesíti az átváltó szelepet, a 230 V-os elektromos működtetőt, a rugó-visszatérést és az SPDT segédérintkezőt. A 6,0 Kvs érték és a belső menetes csatlakozások megkönnyítik a beépítését olyan fűtési és hűtési rendszerekbe, ahol az áramlást automatikusan két ág között kell váltani.

A kézi működtetés lehetősége és a motoros fej hidraulikus test szétszerelése nélküli cseréje megkönnyíti az üzembe helyezést és a karbantartást. A megfelelő működés érdekében be kell tartani a Resideo által megadott nyomás-, hőmérséklet-, elektromos bekötési és szerelési feltételeket.
