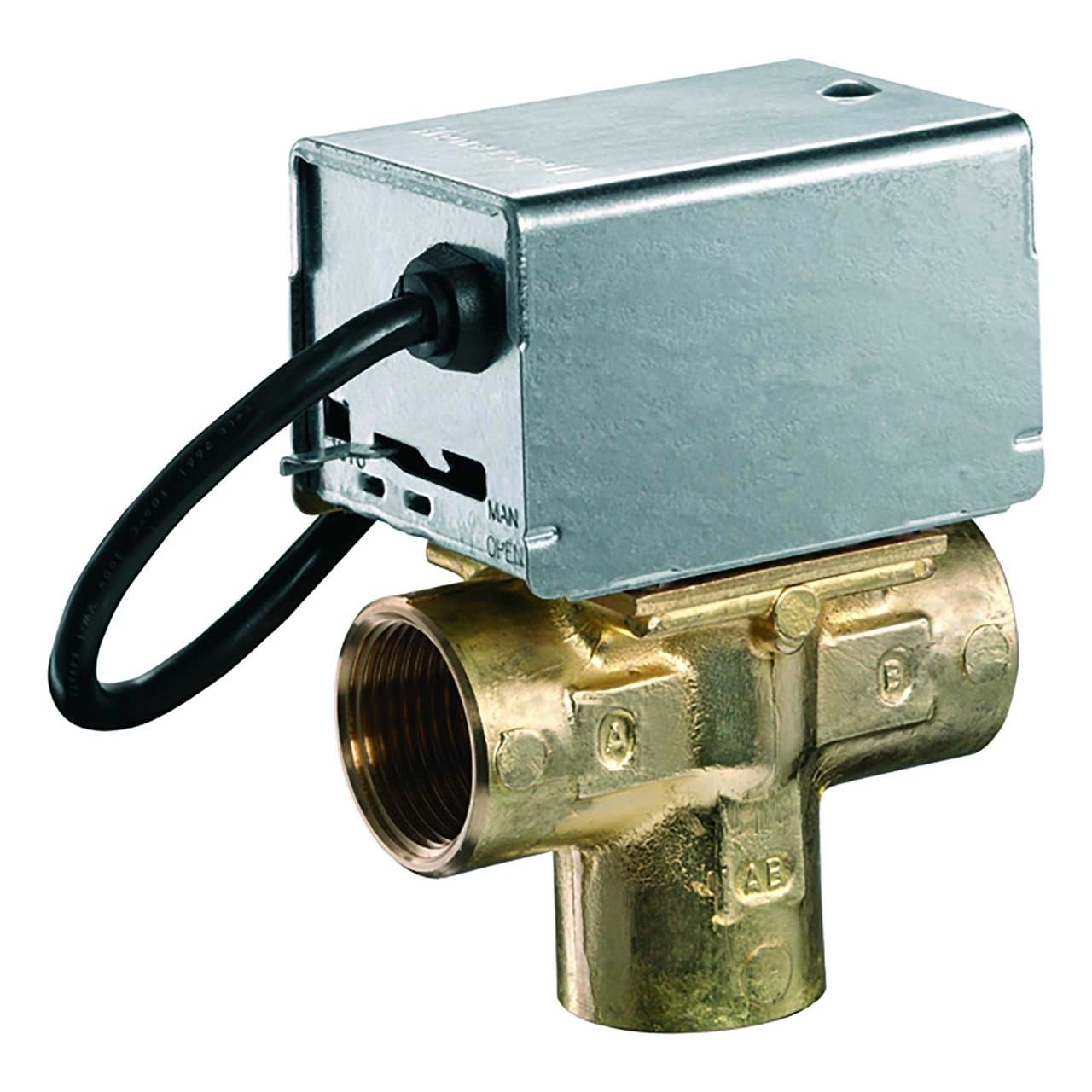

3 utas, 3/4"-os motoros zónaszelep

A Resideo V4044C1189/U motoros zónaszelep egy 3 utas, külső menetes 3/4" átkapcsoló szelep, amelyet a fűtési és hűtési rendszerek vízelosztásának automatikus vezérlésére terveztek. 230 V / 50 Hz-es elektromos működtetővel és rugó-visszatérítéssel rendelkezik, és kétállású vezérléssel működik, lehetővé téve az áramlás átterelését két hidraulikus kör között.

Ez a kivitel 6,0 Kvs értéket kínál, és legfeljebb 0,69 bar differenciálnyomást visel el. Sárgaréz szelepháza, a közvetlen 230 V-os tápellátás és az automatikus működés különösen alkalmassá teszi vízmelegítéses fűtési rendszerekhez, használati melegvíz-termeléshez és egyéb hidraulikus rendszerekhez, ahol két keringési út közötti választás szükséges.

A Resideo V4044C1189/U fő jellemzői

• Márka: Resideo.
• Széria: V4044C.
• Cikkszám: V4044C1189/U.
• Típus: motoros zónaszelep, átkapcsoló.
• Utak száma: 3.
• Működés: kétállású.
• Csatlakozások: 3/4" belső menet.
• Névleges átmérő: DN20.
• Kvs: 6,0.
• Maximális differenciálnyomás: 0,69 bar.
• Széria maximális üzemi nyomása: 8,6 bar.
• Tápellátás: 230 V AC.
• Frekvencia: 50 Hz.
• Vezérlés: ON/OFF SPST jellel.
• Visszatérés: rugóval.
• Folyadékhőmérséklet: 5 és 88 °C között.
• Ház: sárgaréz.
• Segédérintkező: a V4044C változatban nincs.

3 utas átkapcsoló szelep

A V4044C1189/U az áramlás átterelésére készült. A közös csatlakozás lehetővé teszi, hogy a víz a működtető helyzetétől függően az egyik vagy a másik ágba kerüljön, így a két hidraulikus kör közötti választás automatizálható.

Ez a kialakítás hasznos például olyan rendszerekben, ahol ugyanaz a hőtermelő felváltva egy fűtési kört vagy egy használati melegvíz-termelésre szolgáló kört lát el. Más, kompatibilis hidraulikus rendszerekben is alkalmazható, ahol két áramlási út közül kell automatikusan választani.

3/4" csatlakozás és 6,0 Kvs

A V4044C1189/U cikkszám kifejezetten a 3/4" belső menetes csatlakozású változatra vonatkozik. Hidraulikai kapacitását a 6,0 Kvs érték határozza meg, amelyet a szükséges térfogatárammal és a rendelkezésre álló nyomásveszteséggel együtt kell figyelembe venni a rendszer méretezésekor.

A Resideo ennél a változatnál 0,69 bar maximális differenciálnyomást ad meg. Ennek a határértéknek a betartása fontos ahhoz, hogy a mechanizmus megfelelően tudjon átváltani a pozíciók között.

230 V-os elektromos működtető

A szelep 230 V AC, 50 Hz tápfeszültségre tervezett működtetőt tartalmaz. Kétállású vezérlése lehetővé teszi, hogy termosztátokkal, aquastátokkal vagy más, ON/OFF jelet adó kompatibilis eszközökkel vezérelhető legyen.

A működtető elektromosan mozgatja a belső elemet az egyik munkapozícióba, majd mechanikus rugó-visszatéréssel tér vissza, amikor a tápellátás megszűnik. Ez a kialakítás meghatározott nyugalmi pozíciót biztosít anélkül, hogy a motort folyamatosan feszültség alatt kellene tartani a visszatéréshez.

ON/OFF vezérlés rugó-visszatéréssel

A V4044 család kétállású mechanizmussal működik. Igény esetén a működtető elmozdítja a belső elemet, és ezzel módosítja a víz útját. A tápellátás megszűnésekor a rugó visszaállítja a szelepet nyugalmi helyzetébe.

Ez a működés olyan alkalmazásokhoz ideális, ahol nincs szükség arányos szabályozásra, hanem két kör közötti teljes átkapcsolásra van szükség.

Beépített segédérintkező nélkül

A V4044C változat nem tartalmaz végállás-segédmikrokapcsolót. A Resideo ezt a sorozatot a V4044F szelepektől különbözteti meg, amelyek segédérintkezővel rendelkeznek jelzéshez vagy szivattyúk, kazánok és más berendezések elektromos összehangolásához.

Ezért a V4044C1189/U olyan rendszerekhez ajánlott, ahol elegendő a víz átterelésének hidraulikus vezérlése a működtető segítségével, és nincs szükség a szelep végállásához kapcsolódó további elektromos jelre.

Sárgaréz ház hidraulikus rendszerekhez

A szelep háza sárgarézből készül, amelyet széles körben használnak fűtési és klimatizálási rendszerek hidraulikus elemeinél. Kompakt kialakítása lehetővé teszi, hogy az átkapcsoló test és az elektromos működtető egyetlen egységben legyen integrálva.

A Resideo 5 és 88 °C közötti folyadékhőmérséklet-tartományt ad meg, amely számos vízalapú fűtési és hűtési alkalmazáshoz megfelelő a gyártó által meghatározott határokon belül.

8,6 bar maximális üzemi nyomás

A V4044 sorozat 8,6 bar maximális üzemi nyomásra van tervezve. A konkrét V4044C1189/U esetében a Resideo által megadott differenciálnyomás-határ 0,69 bar.

Ezeket az értékeket a hidraulikai méretezés során ellenőrizni kell, mivel a megengedettnél nagyobb differenciálnyomás befolyásolhatja a szelep megfelelő működését és zárását.

Kézi működtetés

A V4044 sorozat kialakítása tartalmaz egy kézi működtető mechanizmust, amely lehetővé teszi a szelep működtetését elektromos tápellátás nélkül is. Ez a funkció hasznos üzembe helyezés, feltöltés, ürítés vagy a rendszer ellenőrzése során.

Az elektromos működés helyreállásakor a mechanizmus automatikusan ismét a vezérlőrendszer parancsai szerint működik.

Egyszerűbb karbantartás

A V4044 sorozatot úgy tervezték, hogy megkönnyítse a karbantartási beavatkozásokat. A Resideo szerint a motoros fej eltávolítható vagy cserélhető anélkül, hogy a hidraulikus csatlakozásokat le kellene szerelni vagy a kört le kellene üríteni, ha a beavatkozás kizárólag a működtetőt érinti.

A motor a szelep testének helyben hagyásával is cserélhető, ami csökkenti bizonyos javítások idejét, és elkerüli a csővezetékek felesleges megbontását.

Tipikus alkalmazások

A Resideo V4044C1189/U motoros szelep különböző automatikus hidraulikus rendszerekben használható, többek között:

• Háztartási fűtési rendszerekben.
• Központi fűtési rendszerekben.
• Használati melegvíz-termelő rendszerekben.
• Fűtés és HMV-tárolás közötti átkapcsolásnál.
• Két ágra osztott hidraulikus körökben.
• Kisebb kereskedelmi létesítményekben.
• Vizes klímarendszerekben.
• Olyan alkalmazásokban, ahol háromutas átkapcsoló szelep szükséges.

Különbség a V4044C és V4044F sorozat között

A Resideo háromutas zónaszelepeinek kínálatában többféle konfiguráció létezik. A V4044C1189/U 230 V-os kétállású vezérlést és rugó-visszatérést kínál, de nem rendelkezik segédérintkezővel.

A V4044F1000/U változat ugyanazt a 3/4" csatlakozást, a 6,0 Kvs értéket és a 0,69 bar maximális differenciálnyomást kínálja, de egy SPDT segédmikrokapcsolóval is rendelkezik. Ezt a különbséget figyelembe kell venni, ha a rendszer elektromos sémájának szüksége van a szelep helyzetének visszajelzésére vagy más berendezések végállásérintkezővel történő vezérlésére.

A Resideo V4044C1189/U műszaki adatai

• Gyártó: Resideo.
• Termékcsalád: V4044C.
• Cikkszám: V4044C1189/U.
• Alkalmazás: hidraulikus vezérlés.
• Szelep típusa: motoros átkapcsoló.
• Utak száma: 3.
• Vezérlés típusa: kétállású.
• Vezérlőjel: ON/OFF SPST.
• Csatlakozás: belső menet.
• Méret: 3/4".
• Névleges átmérő: DN20.
• Kvs: 6,0.
• Maximális differenciálnyomás: 0,69 bar.
• Maximális üzemi nyomás: 8,6 bar.
• Tápellátás: 230 V AC.
• Frekvencia: 50 Hz.
• Visszatérés: rugóval.
• Folyadékhőmérséklet: 5-88 °C.
• Ház: sárgaréz.
• Csatlakozások: belső menetes.
• Segédérintkező: nincs.
• Kézi működtetés: igen.
• Motoros fej cserélhető: igen.

Automatikus áramlásszabályozás két kör között

A Resideo V4044C1189/U 3 utas, 3/4" szelep lehetővé teszi a víz elosztásának automatizálását két ág között egy egyszerű és megbízható kétállású rendszerrel. A 6,0 Kvs érték, a sárgaréz ház, a 230 V-os tápellátás és a rugó-visszatérés megkönnyítik a beépítését olyan fűtési és klimatizálási rendszerekbe, amelyek motoros átkapcsoló szelepet igényelnek.

A helyes működés biztosításához különösen be kell tartani a 0,69 bar maximális differenciálnyomást, az 5 és 88 °C közötti hőmérséklet-tartományt, valamint a Resideo által meghatározott bekötési, beépítési és karbantartási előírásokat.
