2 utas, 3/4"-os motoros zónaszelep

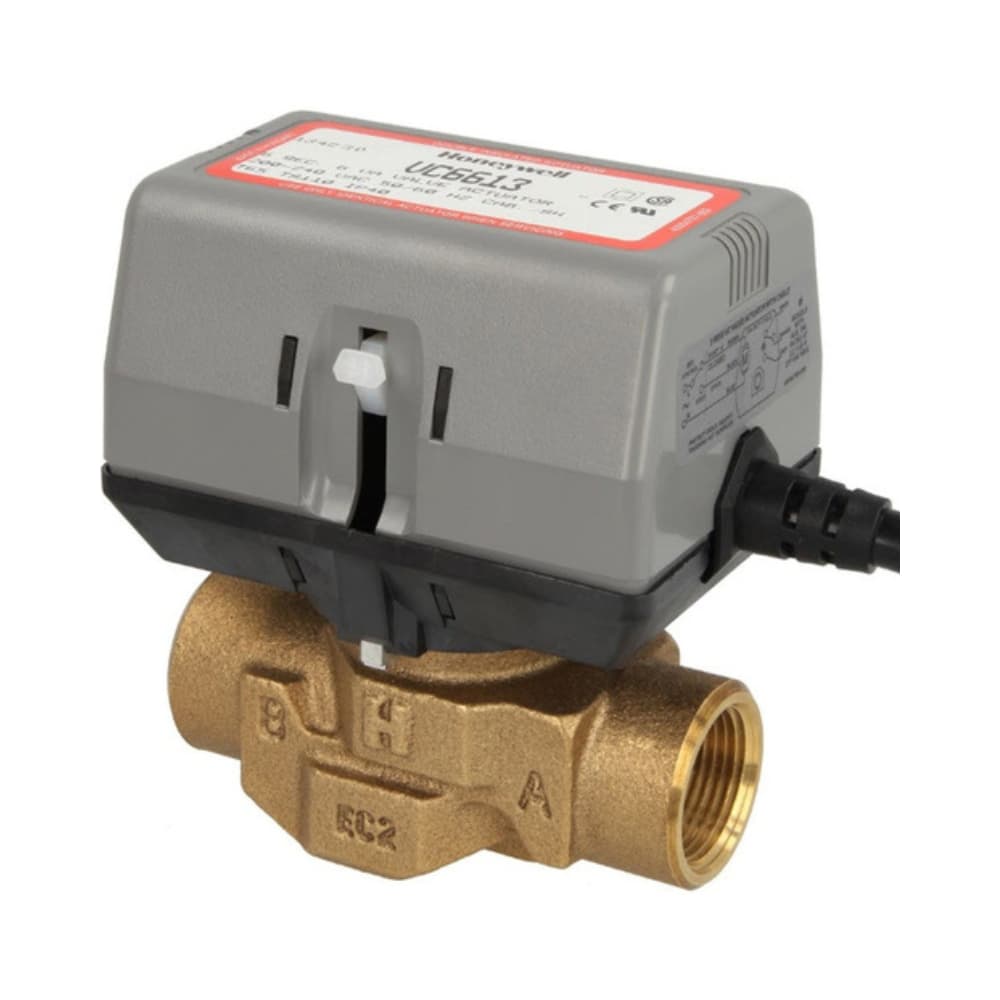

A Resideo VC6613AJ1000/U motoros zónaszelep egy 2 utas, 3/4"-os BSPP belső menetes csatlakozású hidronikus szelep, amelyet a fűtési és hűtési rendszerekben a meleg vagy hideg víz áramlásának automatikus szabályozására terveztek. 230 V-os elektromos működtetővel, 3 vezetékes SPDT jelű ON/OFF vezérléssel és SPDT segédérintkezővel rendelkezik, kompakt megoldást kínálva a zónaszabályozáshoz.

A VC sorozat lakossági és kisebb kereskedelmi alkalmazásokhoz ideális, és használható radiátorkörök, fan-coilok, konvektorok és egyéb hidraulikus hőleadók vezérlésére. Kiegyensúlyozott kialakítása révén akár 20 bar statikus nyomás és 4 bar maximális differenciálnyomás mellett is üzemelhet.

A Resideo VC6613AJ1000/U fő jellemzői

• Márka: Resideo.
• Sorozat: VC.
• Cikkszám: VC6613AJ1000/U.
• Típus: motoros zónaszelep.
• Utak száma: 2.
• Csatlakozás: 3/4" BSPP belső menet.
• Működtető tápellátása: 200-240 V AC.
• Frekvencia: 50/60 Hz.
• Vezérlés: ON/OFF SPDT, 3 vezetékes.
• Segédérintkező: SPDT.
• Maximális statikus nyomás: 20 bar.
• Maximális differenciálnyomás: 4 bar.
• Folyadékhőmérséklet: 1 és 95 °C között.
• Maximális környezeti hőmérséklet: 65 °C.
• Névleges nyitási idő: 7 másodperc 50 Hz-en.
• Villamos fogyasztás: 4 VA mozgás közben.
• Kábelhossz: 1 m.
• Szelepház: sárgaréz.
• Szár: rozsdamentes acél.
• Tömítések: EPDM.

Automatikus fűtési és hűtési körvezérlés

A Resideo VC6613AJ1000/U úgy lett kialakítva, hogy a vezérlőrendszertől kapott parancsok alapján automatikusan nyissa vagy zárja a víz áramlását. Kompatibilis termosztátokkal, aquastatokkal, áramláskapcsolókkal és egyéb, elektromos kialakításával összeegyeztethető vezérlőeszközökkel.

Zónákra osztott rendszerben lehetővé teszi, hogy a rendszer egy adott részébe jutó térfogatáram külön-külön szabályozható legyen, így a fűtés vagy hűtés működése az egyes helyiségek vagy körök igényéhez igazítható.

230 V-os működtető 3 vezetékes SPDT vezérléssel

A VC sorozat ezen változata 200-240 V AC, 50/60 Hz hálózati tápellátású működtetőt használ. A termék Magyarországon kereskedelmi szempontból 230 V-os változatként ismert, és 3 vezetékes SPDT ON/OFF vezérlést alkalmaz.

Amikor a vezérlő nyitást kér, a működtető a belső mechanizmust a megfelelő pozícióba mozgatja. Az ellenkező parancs hatására a motor ismét működésbe hozza a szelepet a zárási pozíció felé. Ezért nem hagyományos rugó-visszatérítéses rendszert használ, hanem kétirányú motoros működtetést.

Gyors nyitás és zárás 7 másodperc alatt

A Resideo által megadott névleges működési idő körülbelül 7 másodperc 50 Hz-en. 60 Hz-en a gyártó megközelítőleg 20%-kal gyorsabb működést jelez.

A működtető belső logikája biztosítja, hogy csak a szelep mozgatása közben fogyasszon energiát. A működés közbeni fogyasztás körülbelül 4 VA.

Beépített SPDT segédérintkező

A VC6613AJ1000/U SPDT segédérintkezővel rendelkezik, amely a szelep helyzetének más rendszerkomponensekkel való összehangolására használható. Ez lehetővé teszi például egy keringtető szivattyú vezérlését, jel továbbítását egy szabályozórendszer felé, vagy egy másik berendezés engedélyezését, miután a szelep elérte a kívánt pozíciót.

A VC sorozat műszaki dokumentációja a segédérintkezőre 1 A / 250 V AC, 50/60 Hz terhelhetőséget ad meg, 24 V DC esetén legalább 0,05 A terheléssel.

20 bar maximális nyomás

A szelep 20 bar maximális üzemi statikus nyomást és legfeljebb 4 bar differenciálnyomást képes elviselni. A kiegyensúlyozott patronkialakításnak köszönhetően az átfolyási utak tömítése gyakorlatilag független a szelepen fellépő differenciálnyomástól.

A 2 utas kivitelben a víz mindkét irányban áramolhat, ami nagyobb rugalmasságot biztosít a hidraulikus kör tervezése és szerelése során.

Meleg vízhez, hideg vízhez és glikolos keverékekhez

A VC sorozat vízzel és legfeljebb 50%-os víz-glikol keverékkel való használatra készült, amennyiben a közeg minősége megfelel a Resideo hidronikus rendszerekre vonatkozó előírásainak.

A közeg normál hőmérsékleti tartománya 1 és 95 °C között van. A műszaki dokumentáció a gyártó által meghatározott feltételek mellett rövid idejű, akár 120 °C-os csúcsokat is figyelembe vesz.

Sárgaréz ház és belső patron

A hidraulikus ház sárgarézből készül. A szár egysége rozsdamentes acélt tartalmaz, a patron pedig a gyártási változattól függően olyan műszaki anyagokat használ, mint a Ryton, Fortron vagy Noryl. A tömítések és záróelemek EPDM anyagból készülnek.

Az összes fő mozgó és tömítő alkatrész a patron egységben koncentrálódik, ami egyszerűsíti a szelep felépítését és a későbbi karbantartási műveleteket.

Csendes működés és vízütéscsökkentés

A Resideo VC hidronikus szelepei szinuszos működtetőmozgást használnak. Ez a kialakítás elősegíti a csendes működést, és megfelelően méretezett rendszer esetén csökkenti a vízütéshez kapcsolódó hatásokat.

Mint minden hidraulikus rendszerben, a túl nagy áramlási sebesség vagy a magas hőmérsékleten fennálló elégtelen nyomás csőzajt okozhat, ezért a rendszer méretezési szempontjait be kell tartani.

Kézi nyitás feltöltéshez és karbantartáshoz

A szelep kézi nyitó karral rendelkezik, amely lehetővé teszi az átfolyás nyitva tartását az elektromos működéstől függetlenül. Ez a funkció használható feltöltés, légtelenítés vagy ürítés során, és áramszünet esetén a szelep kézi nyitását is lehetővé teszi.

Az elektromos működés helyreállásakor a működtető ismét automatikusan reagálhat a szabályozórendszer parancsaira.

Cserélhető működtetőfej a rendszer leürítése nélkül

A Resideo VC sorozat egyik előnye, hogy a működtetőfej leszerelhető és cserélhető a hidraulikus kör leürítése nélkül, amennyiben a szelepház és a patron egység a csővezetékben marad.

Ez a kialakítás megkönnyíti a karbantartást, mivel lehetővé teszi a motor vagy a fogaskerék-hajtás beavatkozását anélkül, hogy feltétlenül le kellene szerelni a hidraulikus házat a rendszerből.

Viselkedés áramszünet esetén

A 3 vezetékes SPDT működtetővel szerelt változatoknál az áramellátás megszakadása esetén a szelep abban a pozícióban marad, amelyben a kimaradás pillanatában volt. Az áram visszatérésekor a működtető ismét a vezérlő igényére reagál.

Ezt a viselkedést a rendszer tervezésekor figyelembe kell venni, különösen akkor, ha az alkalmazás egy meghatározott biztonsági pozíciót igényel áramszünet esetén.

A Resideo VC6613AJ1000/U szelep alkalmazásai

• Zónákra osztott fűtési rendszerek.
• Hidronikus hűtőkörök.
• Radiátoros rendszerek.
• Fan-coil rendszerek.
• Konvektorok és hidraulikus hőleadók.
• Kisebb kereskedelmi létesítmények.
• Hidraulikus ágak önálló vezérlése.
• Termosztáttal vagy más kompatibilis SPDT eszközzel vezérelt rendszerek.

A Resideo VC6613AJ1000/U műszaki adatai

• Gyártó: Resideo.
• Termékcsalád: VC.
• Cikkszám: VC6613AJ1000/U.
• Kialakítás: 2 utas.
• Csatlakozás típusa: BSPP belső menet.
• Méret: 3/4".
• Tápfeszültség: 200-240 V AC.
• Frekvencia: 50/60 Hz.
• Vezérlés típusa: ON/OFF SPDT, 3 vezetékes.
• Segédérintkező: SPDT.
• Működtető fogyasztása: 4 VA működés közben.
• Névleges nyitási idő: 7 másodperc 50 Hz-en.
• Maximális üzemi nyomás: 20 bar.
• Maximális differenciálnyomás: 4 bar.
• Normál folyadékhőmérséklet: 1-95 °C.
• Rövid idejű hőmérsékleti csúcs: akár 120 °C.
• Maximális környezeti hőmérséklet: 65 °C.
• Közeg: víz vagy víz-glikol keverék.
• Maximális glikolkoncentráció: 50 %.
• Ház: sárgaréz.
• Szár: rozsdamentes acél.
• Tömítések: EPDM.
• Kábel: 1 m.
• A 3/4"-os test hozzávetőleges hossza: 94 mm.
• A működtető hozzávetőleges szélessége: 68 mm.
• A 2 utas egység hozzávetőleges magassága: 113 mm.
• Kézi működtetés: igen.
• Leürítés nélküli működtetőcsere: igen.

Kompakt motoros szelep zónaszabályozáshoz

A Resideo VC6613AJ1000/U olyan áramlásszabályozási megoldást kínál, amely 2 utas motoros szelepet, 3/4"-os belső menetes csatlakozást és 230 V-os tápellátást igénylő rendszerekhez ideális. Gyors működése, magas megengedett nyomása és a fej leürítés nélküli cserélhetősége megkönnyíti mind a telepítést, mind a későbbi karbantartást.

A megfelelő működés érdekében be kell tartani a nyomás- és hőmérséklet-határokat, az elektromos bekötési rajzot és a Resideo által megadott szerelési utasításokat, valamint ellenőrizni kell a használt vezérlő kompatibilitását a 3 vezetékes SPDT ON/OFF rendszerrel.
