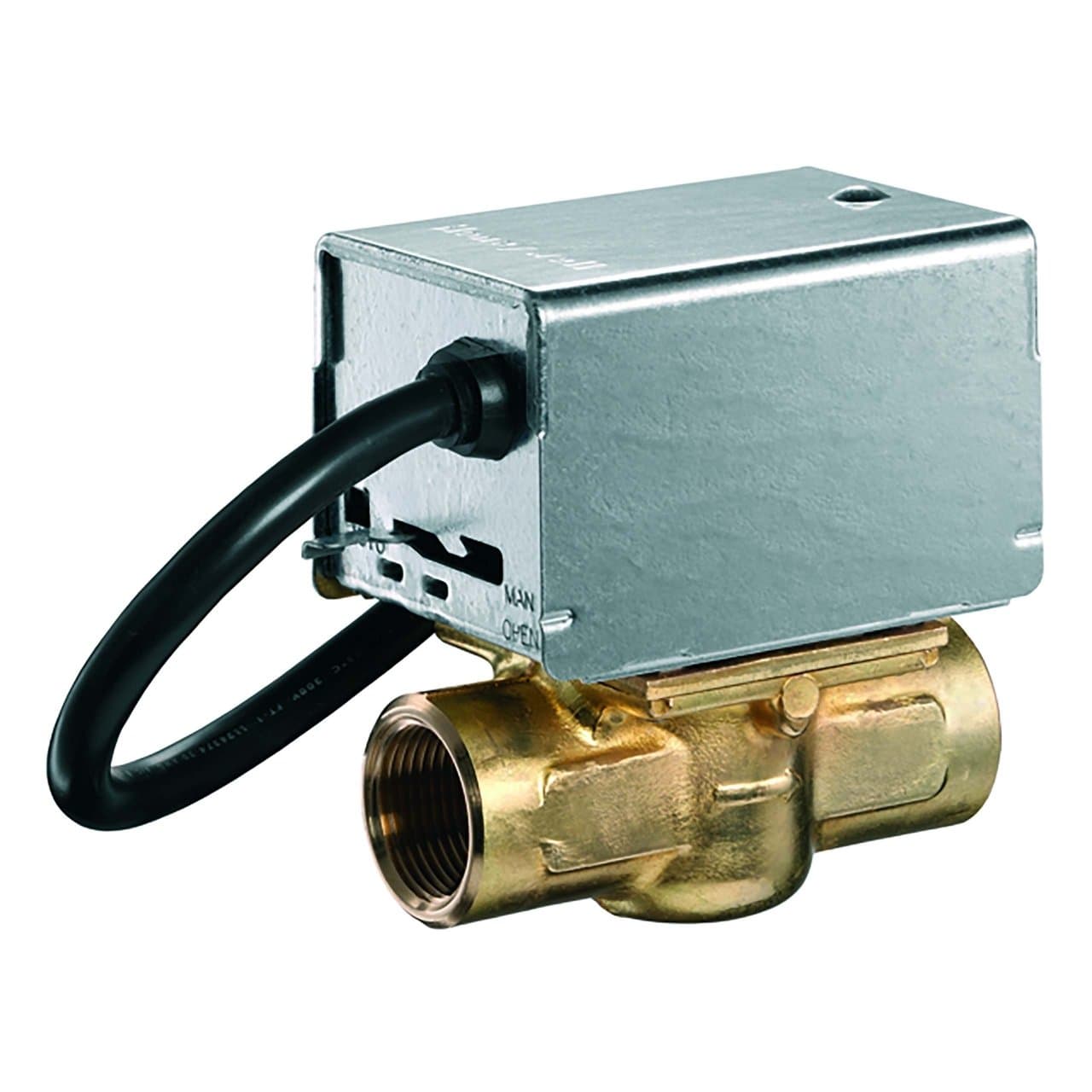

2 utas, 3/4" motorizált zónaszelep

A Resideo V4043H1114/U motoros zónaszelep egy 2 utas, 3/4"-os belső menetes csatlakozású szelep, amelyet fűtési és hűtési rendszerekben a vízáramlás automatikus szabályozására terveztek. 230 V AC-s elektromos működtetővel, kétállású működéssel, rugó-visszatéréssel és SPDT segédérintkezővel rendelkezik, amely lehetővé teszi a rendszer más elemeivel való összehangolt működést.

A V4043H sorozat ezen modellje 6,9-es Kvs értékkel és 0,55 bar maximális zárási differenciálnyomással rendelkezik. Normál esetben zárt kialakítása miatt a szelep automatikusan záró helyzetbe tér vissza, amikor megszűnik az elektromos tápellátás.

A Resideo V4043H1114/U fő jellemzői

• Típus: 2 utas motoros zónaszelep.
• Cikkszám: V4043H1114/U.
• Csatlakozás: 3/4" BSPP belső menet.
• Névleges átmérő: DN20.
• Működés: kétállású, be/ki.
• Feszültség nélküli helyzet: normál esetben zárt.
• Visszatérés: rugóval.
• Tápellátás: 230 V AC, 50 Hz.
• Kvs érték: 6,9.
• Maximális zárási differenciálnyomás: 0,55 bar.
• Maximális statikus nyomás: kb. 8,6 bar.
• Folyadékhőmérséklet: 5–88 °C.
• Segédérintkező: SPDT.
• Kézi működtetés: igen.
• Ház anyaga: sárgaréz.
• Kábelhossz: 1 m.

Zónavezérlés fűtési rendszerekben

A Resideo V4043H különböző hidraulikus körök automatikus szabályozására készült. Például használható arra, hogy egy adott fűtési zóna vízellátását nyissa vagy zárja a termosztát vagy a vezérlőrendszer igénye szerint.

A Resideo ezt a sorozatot lakossági és kisebb kereskedelmi fűtési-hűtési rendszerekhez is ajánlja, ahol a meleg vagy hideg víz áramlását külön-külön kell szabályozni.

Normál esetben zárt működés rugó-visszatéréssel

A szelep kétállású elektromos működtetővel dolgozik. Feszültség alatt a motor a belső mechanizmust a vízáramlás megnyitására mozgatja. A feszültség megszűnésekor egy visszatérítő rugó automatikusan zárt helyzetbe állítja a szelepet.

Ez a normál esetben zárt kialakítás biztosítja, hogy a kör megszakadjon, ha nincs hőigény vagy áramszünet lép fel. A hivatalos műszaki adatlap ezt a modellt kifejezetten rugó-visszatérítésű, záró működésű szelepként jelöli.

3/4"-os csatlakozás és 6,9-es Kvs

A V4043H1114/U referencia 3/4"-os BSPP belső menetes csatlakozásokkal rendelkezik, amelyek DN20 névleges átmérőnek felelnek meg. Hidraulikai kapacitását 6,9-es Kvs érték határozza meg, míg a zárás biztosításához megengedett maximális differenciálnyomás 0,55 bar.

Ezek a paraméterek alkalmassá teszik zónás fűtési körökhöz, radiátoros ágakhoz és más hidraulikus alkalmazásokhoz, amelyek a Resideo által meghatározott határértékeken belül működnek.

230 V-os tápellátás és SPDT segédérintkező

A működtető 230 V AC, 50 Hz névleges tápfeszültséggel működik. Emellett a V4043H változat egy SPDT végállás-segédérintkezővel is rendelkezik, vagyis egy váltóérintkezővel, amely a szelep állapotának továbbítására használható a rendszer más elemei felé.

Ez a segédérintkező például lehetővé teszi, hogy a szelep egy vezérlési sémába illeszkedjen, ahol egy zóna nyitását össze kell hangolni egy kazán, keringetőszivattyú vagy más berendezés működésével. A hivatalos dokumentáció a segédérintkezőre 2,2 A terhelhetőséget ad meg 220–240 V AC, 50 Hz mellett.

Beépített kézi működtetés

A szelep kézi nyitókarral rendelkezik. Normál üzemben automatikus állásban kell maradnia, de bizonyos műveletekhez, például feltöltéshez, ürítéshez vagy üzembe helyezéshez kézi nyitási pozícióba állítható.

A Resideo szerint, ha a kar kézi állásban van, a segédérintkező nem működik, amíg az elektromos tápellátás vissza nem áll.

Sárgaréz ház és ellenálló alkatrészek

A hidraulikus ház sárgarézből készül, akárcsak az ülék. A szár rozsdamentes acélból van, a záróelem NBR anyagú, a tömítések pedig EPDM-ből készültek, olyan anyagokból, amelyeket a gyártó által meghatározott hidraulikus körülményekhez választottak.

A működtető burkolata és alapja fém, ami védelmet nyújt a hajtóműnek, és lehetővé teszi a szelep beépítését hidraulikus osztókba, gépészeti helyiségekbe és kompakt fűtési körökbe.

Üzemi hőmérséklet és nyomás

A V4043H1114/U 5 és 88 °C közötti hőmérsékletű közegekkel használható. Maximális statikus nyomása körülbelül 8,6 bar, míg a 3/4"-os változat zárási maximális differenciálnyomása 0,55 bar.

Ezeket a határértékeket a rendszer méretezése során be kell tartani a megfelelő működés és a szelep megfelelő élettartama érdekében.

Gyors környitás

A Resideo által megadott névleges nyitási idő ennél a cikkszámnál körülbelül 15 másodperc. A rendszer ciklikus működésre készült, a szabályozórendszer utasításai szerint nyitja és zárja a kört.

A működtető megadott villamos teljesítményfelvétele 9,6 VA, hozzávetőlegesen 0,04 A áramfelvétellel.

Egyszerűsített karbantartás

A sorozat egyik előnye, hogy a teljes motoros fej leszerelhető vagy cserélhető anélkül, hogy a szelepházat le kellene választani a csővezetékről vagy a rendszert le kellene üríteni. A motor is cserélhető úgy, hogy a hidraulikus ház a helyén marad.

Ez megkönnyíti a karbantartást, és csökkenti a beavatkozás mértékét, amikor csak az elektromos mechanizmust kell kezelni.

A V4043H szelep beépítése

A szelep többféle pozícióban szerelhető, de a Resideo előírja, hogy a motoros fej nem helyezkedhet a csővezeték vízszintes szintje alá. Továbbá be kell tartani a sárgaréz házon jelölt nyíl által megadott áramlási irányt is.

Beépítéskor a fejet nem szabad támasztékként használni a csatlakozások meghúzásához. A gyártó azt javasolja, hogy közvetlenül a sárgaréz házat fogják meg, hogy elkerüljék a működtetőre ható terhelést.

Gyakori alkalmazások

• Zónákra osztott fűtési rendszerek.
• Radiátorkörök.
• Önálló hidraulikus ágak vezérlése.
• Háztartási központi fűtési rendszerek.
• Kisebb kereskedelmi rendszerek.
• Kompatibilis fűtési és hűtési hidraulikus rendszerek.
• Olyan rendszerek, ahol a szelepet segédérintkezőn keresztül szivattyúval vagy kazánnal kell összehangolni.

A Resideo V4043H1114/U műszaki adatai

• Márka: Resideo.
• Termékcsalád: V4043H.
• Cikkszám: V4043H1114/U.
• Típus: motoros zónaszelep.
• Utak száma: 2.
• Hidraulikai kialakítás: egyenes átfolyás.
• Feszültség nélküli helyzet: zárt.
• Működtető hatása: rugó-visszatérés zárásra.
• Vezérlés: 2 állású.
• Csatlakozás: 3/4" BSPP belső menet.
• Névleges átmérő: DN20.
• Kvs: 6,9.
• Cv: 8.
• Maximális zárási differenciálnyomás: 0,55 bar.
• Maximális statikus nyomás: kb. 8,62 bar.
• Feszültség: 230 V AC.
• Frekvencia: 50 Hz.
• Teljesítményfelvétel: 9,6 VA.
• Áramfelvétel: 0,04 A.
• Névleges nyitási idő: 15 s.
• Folyadékhőmérséklet: 5–88 °C.
• Maximális környezeti hőmérséklet: 52 °C.
• Segédérintkező: SPDT.
• Segédérintkező terhelhetősége: 2,2 A 220–240 V AC, 50 Hz mellett.
• Kábelhossz: 1 m.
• Ház: sárgaréz.
• Ülék: sárgaréz.
• Szár: rozsdamentes acél.
• Záróelem: NBR.
• Tömítések: EPDM.
• Kézi nyitás: igen.

Motoros szelep automatikus zónaszabályozáshoz

A Resideo V4043H1114/U 3/4"-os csatlakozást, 6,9-es Kvs értéket, 230 V-os működtetést, automatikus rugó-visszatérést és SPDT segédérintkezőt kombinál, így kompakt hidraulikus vezérlési megoldást kínál. Normál esetben zárt működése lehetővé teszi a vízáramlás automatikus kezelését az egyes zónákban az igények szerint.

Sárgaréz háza, a kézi működtetés lehetősége és a hidraulikus csatlakozások megbontása nélküli cserélhető fej megkönnyíti a telepítést és a karbantartást is. A megfelelő működés érdekében be kell tartani az áramlási irányt, a szerelési pozíciókat, valamint a Resideo által meghatározott nyomás- és hőmérsékleti határértékeket.
