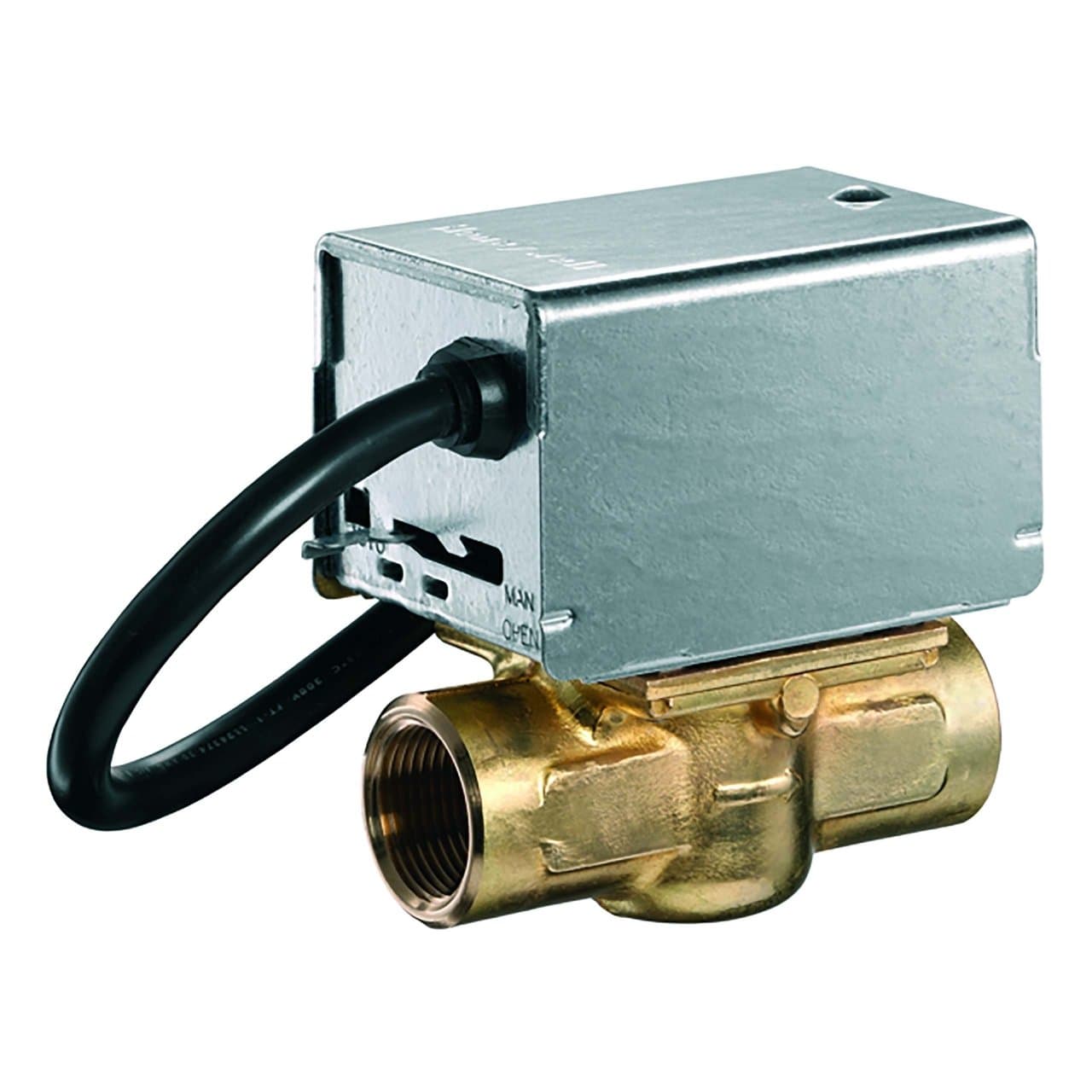

2 utas, 1" motoros zónaszelep

A Resideo V4043H1122/U motoros zónaszelep egy 2 utas, 1"-os belső menetes csatlakozású szelep, amelyet a fűtési és hűtési hidraulikus rendszerek vízáramának automatikus szabályozására terveztek. 8,6-os Kvs értékkel, 230 V-os elektromos működtetővel, nyit-zár működéssel, rugó-visszatérítéssel és SPDT segédérintkezővel rendelkezik, kompakt megoldást kínálva az egyes körök vagy zónák önálló szabályozásához.

Ez a szelep alaphelyzetben zárt konfigurációban működik: amikor nem kap tápfeszültséget, a rugó zárva tartja a víz útját. Feszültség ráadásakor a működtető kinyitja a szelepet, és lehetővé teszi az áramlást a körben. Kifejezetten alkalmas lakossági és kisebb kereskedelmi alkalmazásokhoz, ahol egy adott zónába érkező meleg vagy hideg víz ellátását automatizálni kell.

A Resideo V4043H1122/U fő jellemzői

• Márka: Resideo.
• Sorozat: V4043H.
• Cikkszám: V4043H1122/U.
• Típus: 2 utas motoros zónaszelep.
• Működés: nyit-zár.
• Feszültség nélküli állapot: normál esetben zárt.
• Csatlakozás: 1" BSPP belső menet.
• Névleges átmérő: DN25.
• Kvs: 8,6.
• Tápellátás: 230 V AC.
• Frekvencia: 50 Hz.
• Villamos fogyasztás: 9,6 VA.
• Áramerősség: kb. 0,04 A.
• Visszatérés: rugóval zárt állásba.
• Segédérintkező: SPDT.
• Maximális üzemi nyomás: 8,6 bar.
• Maximális zárási differenciálnyomás: 0,45 bar.
• Folyadékhőmérséklet: 5–88 °C.
• Névleges nyitási idő: kb. 15 másodperc.
• Ház: sárgaréz.
• Szár: rozsdamentes acél.
• Záróelem: NBR.
• Tömítések: EPDM.
• Kézi működtetés: igen.
• Kábelhossz: 1 m.

Automatikus zónánkénti térfogatáram-szabályozás

A Resideo V4043H1122/U lehetővé teszi egy hidraulikus kör automatikus nyitását vagy zárását a fűtési vagy hűtési igénynek megfelelően. Zónákra osztott rendszerekbe integrálható, hogy önállóan szabályozza a vízáramot radiátorok, fan-coilok, fűtési körök vagy más kompatibilis hőleadók felé.

Amikor egy termosztát vagy vezérlő működést kér, a működtető tápfeszültséget kap és kinyitja a szelepet. Az elektromos jel megszűnésekor a rugós visszatérítő mechanizmus automatikusan lezárja az áramlást, így a kör leválasztásra kerül.

Normál esetben zárt, rugó-visszatérítéses szelep

A szelep nyugalmi helyzete zárt. Ez azt jelenti, hogy tápfeszültség hiányában a víz nem áramlik át a szelep testen. Amikor feszültség kerül a működtetőre, a motor legyőzi a rugó erejét, és a mechanizmust nyitott állásba mozgatja.

A tápellátás megszakításakor a rugó automatikusan visszaállítja a szelepet az eredeti helyzetébe. Ez a működés különösen praktikus zónás rendszerekben, mivel minden kör zárva marad, amíg nincs igény.

1"-os csatlakozás és 8,6-os Kvs

A V4043H1122/U cikkszám a 1"-os BSPP belső menetes csatlakozású, DN25 névleges átmérőjű változatot jelöli. Hidraulikai kapacitását a Resideo európai piaci dokumentációja szerint 8,6-os Kvs érték határozza meg.

Ezt az értéket a rendszer méretezése során a szükséges térfogatárammal és a rendelkezésre álló nyomásveszteséggel együtt kell figyelembe venni, hogy a szelep a gyártó által előírt feltételek között működjön.

8,6 bar maximális üzemi nyomás

A szelep 8,6 bar maximális statikus üzemi nyomást visel el. Ennél a DN25, 1"-os változatnál a Resideo 0,45 bar maximális zárási differenciálnyomást ad meg.

A differenciálnyomás különösen fontos a zónaszelepeknél, mivel a bemenet és a kimenet közötti túl nagy különbség megakadályozhatja a megfelelő zárást. Ezért ezt az értéket a hidraulikai számítás során ellenőrizni kell.

230 V-os elektromos működtető

A V4043H1122/U működtetője 230 V AC, 50 Hz tápellátással működik. Névleges villamos fogyasztása körülbelül 9,6 VA, az áramerősség pedig megközelítőleg 0,04 A.

A szelep kétállású működtetésű, ezért teljesen nyitott vagy teljesen zárt állapotban való használatra készült, nem pedig a térfogatáram folyamatos, arányos szabályozására.

Beépített SPDT segédérintkező

A V4043H modell végálláskapcsolós SPDT segédérintkezővel rendelkezik. Ez lehetővé teszi, hogy a szelep helyzetét elektromos jelként használják a rendszer más elemeinek összehangolására.

Például felhasználható egy kazán vagy keringtető szivattyú működésének engedélyezésére, miután a szelep elérte a megfelelő pozíciót. A Resideo ehhez a segédérintkezőhöz 2,2 A terhelhetőséget ad meg 220–240 V AC, 50 Hz mellett.

Nyitás körülbelül 15 másodperc alatt

A Resideo által megadott névleges nyitási idő ennél a szelepnél körülbelül 15 másodperc. A motoros mechanizmus fokozatosan nyit, amíg el nem éri a kívánt végállást.

Az áramellátás megszakításakor a rugós mechanikus visszatérés a szelepet zárt állásba viszi vissza, anélkül hogy a motort zárás közben is elektromosan táplálni kellene.

Kézi működtetés

A szelep kézi nyitó karral rendelkezik, amely lehetővé teszi a mechanizmus működtetését tápfeszültség hiányában is. Ez hasznos lehet feltöltés, ürítés, légtelenítés, üzembe helyezés vagy a rendszer ellenőrzése során.

Az elektromos működés helyreállításakor a szelep visszatérhet normál automatikus üzemmódjába.

Vízhez és glikolos keverékekhez

A Resideo ezt a szelepet víz és legfeljebb 50% glikolt tartalmazó vízkeverékek szabályozására adja meg, a VDI 2035 szerinti feltételeknek megfelelően. Ez lehetővé teszi a fagyvédelmet igénylő fűtési és hűtési hidraulikus körökben való alkalmazását.

A megengedett folyadékhőmérséklet-tartomány 5 és 88 °C között van, ami számos vízalapú klíma- és fűtési rendszer szokásos üzemi feltételeit lefedi.

Robusztus kialakítás

A szelep teste sárgarézből készül, az ülék szintén sárgaréz. A szár rozsdamentes acél, a záróelem NBR anyagú, a tömítések pedig EPDM-ből készülnek.

Ez az anyagkombináció megbízható működésre lett tervezve zárt hidraulikus körökben, a Resideo által meghatározott nyomás-, hőmérséklet- és vízminőségi határokon belül.

Egyszerűsített karbantartás

A V4043H sorozat egyik előnye, hogy a teljes motoros fej eltávolítható vagy cserélhető anélkül, hogy a hidraulikus testet le kellene választani a csővezetékről vagy a rendszert le kellene üríteni. A motor szintén cserélhető a szelep testének eltávolítása nélkül.

Ez a kialakítás jelentősen megkönnyíti a karbantartást, amikor a beavatkozás csak a működtetőt vagy annak elektromos alkatrészeit érinti.

Kompakt beépítés

A Resideo a V4043H sorozatot kompakt megoldásként írja le, amely megkönnyíti a szerelést olyan rendszerekben, ahol korlátozott a rendelkezésre álló hely. A berendezéshez kb. 1 méteres elektromos kábel tartozik, ami megkönnyíti a vezérlőrendszerhez való csatlakoztatást.

A beépítés során be kell tartani a testen jelölt áramlási irányt és a gyártó által meghatározott szerelési pozíciókat. A fejrésznek hozzáférhetőnek kell maradnia a későbbi ellenőrzési és karbantartási munkákhoz.

Gyakori alkalmazások

• Lakossági fűtési rendszerek.
• Zónákra osztott fűtési rendszerek.
• Önálló hidraulikus körök.
• Radiátoros rendszerek.
• Vizes klímarendszerek.
• Kisebb kereskedelmi létesítmények.
• Meleg vagy hideg víz szabályozása.
• Kompatibilis víz-glikol keverékeket használó körök.
• Olyan rendszerek, ahol a szelepet segédérintkezőn keresztül szivattyúval vagy kazánnal kell összehangolni.

A Resideo V4043H1122/U műszaki adatai

• Gyártó: Resideo.
• Termékcsalád: V4043H.
• Cikkszám: V4043H1122/U.
• Alkalmazás: hidraulikus szabályozás.
• Szelep típusa: motoros zónaszelep.
• Utak száma: 2.
• Kialakítás: egyenes átömlésű.
• Vezérlés: kétállású, nyit-zár.
• Feszültség nélküli állapot: zárt.
• Működés: rugó-visszatérés zárásba.
• Csatlakozás: BSPP belső menet.
• Méret: 1".
• Névleges átmérő: DN25.
• Kvs: 8,6.
• Maximális üzemi nyomás: 8,6 bar.
• Maximális zárási differenciálnyomás: 0,45 bar.
• Feszültség: 230 V AC.
• Frekvencia: 50 Hz.
• Felvett teljesítmény: 9,6 VA.
• Áramerősség: 0,04 A.
• Névleges nyitási idő: 15 másodperc.
• Folyadékhőmérséklet: 5–88 °C.
• Maximális környezeti hőmérséklet: 52 °C.
• Relatív páratartalom: 5–95%, nem kondenzálódó.
• Segédérintkező: SPDT.
• Segédérintkező terhelhetősége: 2,2 A 220–240 V AC, 50 Hz mellett.
• Ház: sárgaréz.
• Ülék: sárgaréz.
• Szár: rozsdamentes acél.
• Záróelem: NBR.
• Tömítések: EPDM.
• Kézi nyitás: igen.
• Kábelhossz: 1 m.

1"-os motoros szelep zónaszabályozáshoz

A Resideo V4043H1122/U 1"-os csatlakozást, 8,6-os Kvs értéket, 230 V-os működtetést, rugó-visszatérést és SPDT segédérintkezőt kombinál a fűtési és hűtési körök automatizált vezérléséhez. Normál esetben zárt kialakítása lehetővé teszi, hogy minden zóna elszigetelve maradjon, amíg nincs igény.

A kézi nyitás lehetősége és a motoros fej ürítés nélküli cseréje megkönnyíti mind az üzembe helyezést, mind a későbbi karbantartást. A megfelelő működéshez különösen be kell tartani a 0,45 bar maximális differenciálnyomást, a hőmérsékleti tartományt, valamint a Resideo által megadott elektromos és hidraulikai előírásokat.
