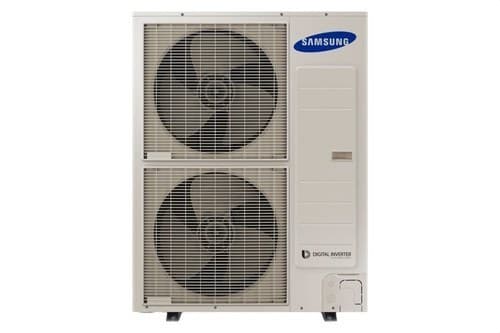

Samsung EHS TDM Plus 16 kW kültéri egység, kétblokkos levegő-víz hőszivattyú

A Samsung EHS TDM Plus AE160MXTPEH/EU kültéri egység egy nagy teljesítményű, kétblokkos hőszivattyú, amely olyan klímarendszerekhez készült, amelyek levegő-víz (A2W) és levegő-levegő (A2A) technológiát kombinálnak. 16 kW fűtési és 14,5 kW hűtési névleges teljesítményt kínál, így egyetlen kültéri egységgel képes fedezni a fűtést, a hűtést és a használati melegvíz előállítását, ha kompatibilis beltéri modulokkal és tartozékokkal párosítják.

A Samsung TDM Plus technológia lehetővé teszi, hogy ugyanazon rendszerben vízalapú és közvetlen expanziós klímarendszer működjön együtt. Így egy telepítés képes padlófűtést, radiátorokat vagy hidraulikus rendszereket ellátni, miközben kompatibilis légkondicionáló beltéri egységekkel is működik. Ez a rugalmasság lehetővé teszi, hogy a rendszer egész évben a különböző hőigényekhez igazodjon.

A Samsung EHS TDM Plus AE160MXTPEH/EU fő jellemzői

• Márka: Samsung.
• Termékcsalád: EHS TDM Plus.
• Referencia: AE160MXTPEH/EU.
• Típus: kültéri hőszivattyús egység.
• Rendszer: kétblokkos.
• Technológia: levegő-víz (A2W) és levegő-levegő (A2A).
• Névleges fűtési teljesítmény: 16 kW.
• Névleges hűtési teljesítmény: 14,5 kW.
• Tápellátás: egyfázisú.
• Névleges COP fűtésben: 4,05.
• Névleges EER hűtésben: 3,78.
• Névleges fogyasztás fűtésben: 3,95 kW.
• Névleges fogyasztás hűtésben: 3,84 kW.
• Hűtőközeg: R410A.
• Gyári hűtőközeg-töltet: 3,5 kg.
• Légszállítás: 123 m³/perc.
• Zajnyomás: 54 dB(A) hűtésben és 55 dB(A) fűtésben.
• Zajteljesítmény: 73 dB(A).
• Méretek: 940 x 1.420 x 330 mm.
• Nettó tömeg: 107 kg.

TDM Plus rendszer: levegő-víz és levegő-levegő egyetlen kültéri egységben

A Samsung EHS TDM Plus sorozat egyik megkülönböztető tulajdonsága, hogy egyetlen kültéri egységgel kombinálja a levegő-víz és a levegő-levegő klímarendszert. A rendszer képes hőenergiát előállítani a hidraulikus kör számára, és ha a telepítés úgy van kialakítva, közvetlen expanziós beltéri egységeket is elláthat.

A levegő-víz rész használható például padlófűtéshez, alacsony hőmérsékletű radiátorokhoz, hidraulikus rendszerekhez és használati melegvíz előállításához a kompatibilis beltéri komponensek segítségével. A levegő-levegő működés pedig lehetővé teszi a helyiségek gyors klimatizálását a TDM Plus rendszerrel kompatibilis Samsung beltéri egységekkel.

Ez a kombináció olyan rendszerek tervezését teszi lehetővé, amelyek kihasználják a hidraulikus fűtés komfortját, miközben a levegős klímarendszer gyors reakcióidejét is biztosítják.

16 kW névleges fűtési teljesítmény

A Samsung AE160MXTPEH/EU 16 kW névleges fűtési teljesítményt biztosít. A Samsung által megadott névleges körülmények között a készülék 4,05-ös COP értékkel rendelkezik, vagyis a leadott hőenergia és a felhasznált villamos energia aránya a vizsgálati feltételek mellett 4,05.

A Samsung által közzétett névleges villamos fogyasztás fűtésben 3,95 kW. A rendszer tényleges teljesítménye olyan tényezőktől függően változhat, mint a külső hőmérséklet, a víz előremenő hőmérséklete, a hőigény, a hidraulikai kialakítás és az üzemi körülmények.

14,5 kW hűtési kapacitás

A fűtés mellett ez a kültéri egység 14,5 kW névleges hűtési kapacitást is biztosít. A Samsung 3,78-as névleges EER értéket és 3,84 kW névleges hűtési villamos fogyasztást ad meg.

A hűtés a levegő-víz rendszeren keresztül, hűtésre alkalmas hőleadókkal, vagy a TDM Plus rendszer levegő-levegő részével is megvalósítható, a telepítés kialakításától függően.

Gyors fűtés TDM technológiával

A Samsung a TDM technológiát úgy fejlesztette ki, hogy egyesítse a hidraulikus rendszerek előnyeit a levegős klímaberendezések gyors reakcióidejével. Míg egy padlófűtési rendszer egyenletes és stabil hőeloszlást biztosít, a kompatibilis levegő-levegő beltéri egységek gyorsan megemelhetik a szobahőmérsékletet, amikor azonnali válaszra van szükség.

A rendszer vezérlése lehetővé teszi az EHS TDM Plus prioritásainak és működési módjainak kezelését, hogy a telepítés az adott pillanat komfortigényeihez igazodjon.

Működés akár -25 °C külső hőmérsékletig

A készüléket úgy tervezték, hogy fűtést biztosítson még szélsőséges kültéri körülmények között is. Levegő-víz fűtési üzemben a Samsung -25 és 35 °C közötti külső hőmérséklet-tartományt ad meg.

Használati melegvíz előállításánál a megadott külső hőmérsékleti tartomány -25 és 43 °C között van. Ez lehetővé teszi a rendszer működésének fenntartását az év nagy részében, még hideg telekkel rendelkező területeken is.

Széles működési tartomány

A Samsung a használt üzemmódtól függően különböző külső hőmérsékleti tartományokat határoz meg:

• Levegő-víz A2W fűtés: -25 és 35 °C között.
• Levegő-víz A2W hűtés: 10 és 46 °C között.
• HMV előállítás: -25 és 43 °C között.
• Levegő-levegő A2A fűtés: -25 és 24 °C között.
• Levegő-levegő A2A hűtés: 10 és 46 °C között.

Ezek a határértékek a működés külső hőmérsékletére vonatkoznak, és a hidraulikus rendszer, valamint a telepítés egyéb komponenseinek feltételeivel együtt kell őket figyelembe venni.

R410A hűtőközeg

A Samsung AE160MXTPEH/EU R410A hűtőközeget használ. A Samsung által megadott gyári töltet 3,5 kg, ami a gyártó által jelzett globális felmelegedési potenciál alapján 7,31 tonna CO₂-egyenértéknek felel meg.

Mivel a berendezés fluortartalmú gázokat tartalmaz, a telepítést, a hűtőkör kezelését, az üzembe helyezést és a karbantartást csak megfelelő képesítéssel rendelkező szakemberek végezhetik, a hatályos előírásoknak megfelelően.

Egyfázisú kültéri egység

Az AE160MXTPEH/EU referencia a TDM Plus 16 kW-os sorozat egyfázisú változata. A Samsung ezen családon belül háromfázisú változatokat is kínál, ezért az elektromos betáplálás méretezésénél fontos a pontos referencia ellenőrzése.

Ehhez a modellhez a Samsung 18 A névleges áramot fűtésben és 17,5 A-t hűtésben ad meg. A minimális áramterhelhetőség, az MCA 32 A, a megadott maximális védelem, az MFA pedig 40 A.

Hűtőkör csatlakozások

Mivel kétblokkos hőszivattyúról van szó, a kültéri egység hűtőkörileg csatlakozik a rendszer kompatibilis beltéri elemeihez. A Samsung az alábbi csőméreteket adja meg ehhez a referenciahoz:

• Folyadékcső: 9,52 mm (3/8").
• Gázcső: 15,88 mm (5/8").

A hűtőköri csővezetékek kialakítását és méretezését a Samsung által az adott konfigurációra meghatározott hosszúságok, szintkülönbségek, kiegészítő töltetek és telepítési követelmények betartásával kell elvégezni.

123 m³/perc légszállítás

A kültéri egység axiális ventilátorral rendelkezik, amely akár 123 m³/perc légszállítást is biztosít. Ez a nagy légmozgás elősegíti a külső hőcserét, és lehetővé teszi, hogy a hőszivattyú a működési tartományán belül tartsa teljesítményét.

A telepítés során biztosítani kell a Samsung által előírt minimális távolságokat az egység körül, hogy elkerülhető legyen a kifújt levegő visszakeveredése, és megfelelő szellőzés biztosított legyen a hőcserélő számára.

Zajszint

A Samsung 54 dB(A) zajnyomást hűtésben és 55 dB(A)-t fűtésben ad meg. A megadott névleges zajteljesítmény 73 dB(A).

A végső akusztikai érzet a telepítés helyétől, a homlokzatoktól és ablakoktól való távolságtól, a visszaverő felületek jelenlététől, a rezgéscsillapító tartóktól és a beépítési körülményektől függ. Ezért a kültéri egység elhelyezését a műszaki követelmények és az alkalmazandó zajvédelmi előírások figyelembevételével kell megtervezni.

Nagy teljesítményű kültéri kivitel

Nagy hőteljesítménye ellenére az AE160MXTPEH/EU a fő hűtőköri komponenseket egyetlen kültéri egységben koncentrálja. Nettó méretei:

• Szélesség: 940 mm.
• Magasság: 1.420 mm.
• Mélység: 330 mm.
• Nettó tömeg: 107 kg.

A Samsung által megadott szállítási méretek 995 x 1.598 x 426 mm, a szállítási tömeg pedig körülbelül 115 kg.

Kétblokkos rendszer a rugalmas telepítéshez

A kétblokkos kialakítás elválasztja a kültéri hűtőköri egységet a beltéri hidraulikus modultól. Ez lehetővé teszi, hogy a vízkörért felelős komponens az épületen belül kapjon helyet, míg a hőszivattyú és a kültéri kör az épületen kívül marad.

Az AE160MXTPEH/EU önmagában nem teljes aerotermikus rendszer. Levegő-víz telepítéshez a kiválasztott beépítési séma szerint a hidraulikus modullal, vezérléssel, HMV-tárolóval és egyéb kompatibilis tartozékokkal együtt kell használni.

Fűtés, hűtés és HMV előállítás

Ha megfelelően integrálják egy EHS TDM Plus rendszerbe, ez a kültéri egység részt vehet az alábbiak előállításában:

• Fűtés padlófűtéssel.
• Fűtés kompatibilis radiátorokkal.
• Fűtés egyéb hidraulikus hőleadókkal.
• Hűtés kompatibilis hidraulikus körökön keresztül.
• Levegő-levegő klímatizálás kompatibilis beltéri egységekkel.
• Használati melegvíz előállítása tárolóval és megfelelő komponensekkel.

Az igényekhez igazítható vezérlés

A Samsung EHS TDM Plus rendszer a vezérlőegységen keresztül különböző prioritások és működési módok beállítását teszi lehetővé. Így a fűtés, hűtés, HMV és levegős klímarendszer kezelése az adott telepítés igényeihez igazítható.

A rendelkezésre álló konfiguráció a kültéri egységgel együtt telepített hidraulikus modultól, vezérlőktől, beltéri egységektől és tartozékoktól függ.

A Samsung EHS TDM Plus 16 kW-os alkalmazási területei

Teljesítménye és sokoldalúsága miatt az AE160MXTPEH/EU olyan projektekhez ideális, ahol nagy hőigény és többféle klímarendszer kombinálásának lehetősége szükséges:

• Nagy alapterületű családi házak.
• Fűtési rendszerek felújítása.
• Padlófűtéses rendszerek.
• Kompatibilis alacsony hőmérsékletű radiátoros rendszerek.
• Levegős klímatizálás Samsung kompatibilis beltéri egységekkel.
• Használati melegvíz előállítása.
• Kisebb kereskedelmi alkalmazások.
• Olyan projektek, amelyek egyetlen kültéri egységgel szeretnék kombinálni a levegő-víz és levegő-levegő klímarendszert.

A Samsung AE160MXTPEH/EU műszaki adatai

• Gyártó: Samsung.
• Termékcsalád: EHS.
• Széria: TDM Plus.
• Referencia: AE160MXTPEH/EU.
• Típus: kétblokkos hőszivattyú kültéri egység.
• Üzemmód: A2W hőszivattyú TDM Plus funkcióval.
• Tápellátás: egyfázisú.
• Névleges fűtési teljesítmény: 16 kW.
• Névleges hűtési teljesítmény: 14,5 kW.
• Névleges COP: 4,05.
• Névleges EER: 3,78.
• Névleges fogyasztás fűtésben: 3,95 kW.
• Névleges fogyasztás hűtésben: 3,84 kW.
• Névleges áram fűtésben: 18 A.
• Névleges áram hűtésben: 17,5 A.
• MCA: 32 A.
• MFA: 40 A.
• Ventilátor típusa: axiális.
• Légszállítás: 123 m³/perc.
• Hűtőközeg: R410A.
• Gyári hűtőközeg-töltet: 3,5 kg.
• Samsung által megadott GWP: 2.088.
• CO₂-egyenérték: 7,31 tCO₂e.
• Folyadékcső: 9,52 mm (3/8").
• Gázcső: 15,88 mm (5/8").
• Zajnyomás hűtésben: 54 dB(A).
• Zajnyomás fűtésben: 55 dB(A).
• Zajteljesítmény: 73 dB(A).
• Külső hőmérsékleti tartomány fűtés A2W: -25 és 35 °C között.
• Külső hőmérsékleti tartomány hűtés A2W: 10 és 46 °C között.
• Külső hőmérsékleti tartomány HMV: -25 és 43 °C között.
• Külső hőmérsékleti tartomány fűtés A2A: -25 és 24 °C között.
• Külső hőmérsékleti tartomány hűtés A2A: 10 és 46 °C között.
• Méretek: 940 x 1.420 x 330 mm.
• Nettó tömeg: 107 kg.
• Szállítási méretek: 995 x 1.598 x 426 mm.
• Szállítási tömeg: 115 kg.

16 kW-os aerotermikus rendszer Samsung TDM Plus technológiával

A Samsung AE160MXTPEH/EU 16 kW névleges fűtési és 14,5 kW hűtési teljesítményt kínál egy olyan rendszerben, amely képes kombinálni a levegő-víz és a levegő-levegő klímatizálást. Ez az architektúra lehetővé teszi, hogy egyetlen kültéri egységgel fedezze a különböző fűtési, hűtési és HMV-igényeket, feltéve, hogy a kompatibilis beltéri modulok és tartozékok telepítésre kerülnek.

A -25 °C-ig terjedő külső hőmérsékleten történő fűtési működés, a 4,05-ös névleges COP és a TDM Plus technológia rugalmassága különösen alkalmassá teszi olyan rendszerekhez, ahol hidraulikus és levegős klímarendszereket kívánnak kombinálni. A méretezést, a hűtőköri telepítést, a hidraulikai kialakítást és az üzembe helyezést szakképzett szakembereknek kell elvégezniük a Samsung műszaki dokumentációja és a hatályos előírások szerint.
