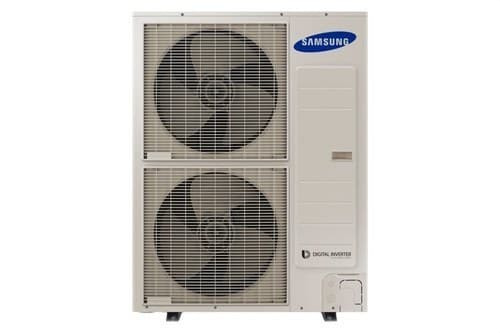

Samsung EHS TDM Plus 12 kW-os kültéri egység, kétblokkos levegő-víz hőszivattyú

A Samsung EHS TDM Plus AE120MXTPEH/EU kültéri egység egy 12 kW-os kétblokos hőszivattyú, amelyet olyan klímarendszerekhez terveztek, amelyek az levegő-víz (A2W) és levegő-levegő (A2A) technológiát kombinálják. A Samsung TDM Plus rendszerének köszönhetően egyetlen kültéri egység hidraulikus modullal együtt képes fűtésre, hűtésre és használati melegvíz előállítására, miközben kompatibilis közvetlen elpárologtatású beltéri egységeket is kiszolgál.

Ez a modell 12 kW névleges teljesítményt kínál mind fűtés, mind hűtés üzemmódban, egyfázisú tápellátással és R410A hűtőközeggel. Az a képessége, hogy levegő-víz fűtésben akár -25 °C külső hőmérsékletig is működik, lehetővé teszi lakossági és kereskedelmi rendszerekben való alkalmazását egész éves klimatizálási igényekhez.

A Samsung AE120MXTPEH/EU fő jellemzői

• Márka: Samsung.
• Termékcsalád: EHS TDM Plus.
• Referencia: AE120MXTPEH/EU.
• Típus: kétblokos hőszivattyú kültéri egység.
• Technológia: levegő-víz (A2W) és levegő-levegő (A2A).
• Névleges fűtési teljesítmény: 12 kW.
• Névleges hűtési teljesítmény: 12 kW.
• Névleges COP: 4,41.
• Névleges EER: 4,14.
• Névleges fűtési fogyasztás: 2,72 kW.
• Névleges hűtési fogyasztás: 2,90 kW.
• Tápellátás: egyfázisú, 220-240 V, 50 Hz.
• Hűtőközeg: R410A.
• Gyári hűtőközeg-töltet: 3,5 kg.
• Légszállítás: 103 m³/min.
• Hangnyomás: 51 dB(A) hűtésben és 52 dB(A) fűtésben.
• Hangteljesítmény: 70 dB(A).
• Méretek: 940 x 1.420 x 330 mm.
• Nettó tömeg: 107 kg.

Samsung EHS TDM Plus technológia

Az EHS TDM Plus rendszer fő jellemzője, hogy egyetlen kültéri egységgel kombinálja a levegő-víz és a levegő-levegő klimatizálást. A rendszer egy kompatibilis Hydro Kit segítségével képes energiát átadni a hidraulikus körnek, és egyúttal a TDM Plus-szal kompatibilis közvetlen elpárologtatású beltéri egységeket is ellátni.

Ez az architektúra lehetővé teszi, hogy ugyanazon projektben különböző klimatizálási megoldások kombinálhatók legyenek. Például egy családi ház használhat padlófűtést fűtésre, miközben levegős beltéri egységeket is alkalmazhat a gyorsabb hőmérséklet-válasz érdekében bizonyos helyiségekben.

A vezérlőrendszer lehetővé teszi a prioritások és üzemmódok beállítását, hogy a hőszivattyú az adott rendszer igényeihez igazodjon.

12 kW névleges fűtési teljesítmény

Az AE120MXTPEH/EU 12 kW névleges fűtési kapacitást biztosít. A Samsung által megadott névleges körülmények között 4,41-es COP értéket ér el, 2,72 kW névleges villamos fogyasztás mellett.

A COP a leadott hőenergia és a felvett villamos energia arányát mutatja egy meghatározott vizsgálati körülmény mellett. A tényleges rendszerhatásfok olyan tényezőktől függ, mint a külső hőmérséklet, az előremenő vízhőmérséklet, az épület hőigénye és a beépített hőleadó típusa.

12 kW hűtési kapacitás

A fűtés mellett ez a kültéri egység 12 kW névleges hűtési kapacitást is biztosít. A Samsung 4,14-es névleges EER értéket és 2,90 kW névleges villamos fogyasztást ad meg a megfelelő vizsgálati körülmények között.

A hűtés megvalósítható a levegő-víz körön keresztül kompatibilis hőleadókkal, például fan coilokkal vagy megfelelően kialakított hűtőpadló rendszerekkel, illetve a TDM Plus rendszerrel kompatibilis levegő-levegő beltéri egységekkel is.

Gyors fűtés levegő és víz kombinálásával

A TDM Plus technológia két különböző klimatizálási rendszer előnyeit egyesíti. A hidraulikus kör stabil komfortot biztosíthat padlófűtéssel vagy más vizes hőleadókkal, míg a levegő-levegő beltéri egységek gyorsabb reakciót nyújthatnak, amikor egy helyiség hőmérsékletét rövid idő alatt kell módosítani.

Ez a kombináció rugalmas rendszerek tervezését teszi lehetővé, amelyek a nap folyamán változó komfortigényekhez igazodnak.

Működés fűtésben -25 °C-ig

A Samsung az AE120MXTPEH/EU modellhez széles kültéri működési tartományt ad meg. Levegő-víz fűtési üzemmódban -25 és 35 °C közötti külső hőmérsékleten működik.

Használati melegvíz előállításához, megfelelően konfigurált rendszerben Hydro Kittel és kompatibilis tárolóval, a megadott külső tartomány szintén eléri a -25 °C-ot.

Külső hőmérsékleti tartományok

A Samsung által megadott működési tartományok az üzemmódtól függenek:

• Levegő-víz fűtés A2W: -25 és 35 °C között.
• Levegő-víz hűtés A2W: 10 és 46 °C között.
• HMV előállítás: -25 és 43 °C között.
• Levegő-levegő fűtés A2A: -25 és 24 °C között.
• Levegő-levegő hűtés A2A: 10 és 46 °C között.

Ezek az értékek a külső hőmérsékletre vonatkoznak, és figyelembe kell venni a hidraulikus modul, a beltéri egységek és a rendszer többi elemének működési határait is.

Kétblokos rendszer

A Samsung AE120MXTPEH/EU kétblokos architektúrát használ. A hűtőkör összeköti a kültéri egységet egy kompatibilis beltéri hidraulikus modullal, ahol a hőátadás a rendszer vízkörébe történik.

Ez a kialakítás a fő hidraulikus kört az épületen belül tartja, és rugalmas lehetőséget biztosít a gépészeti helyiség kialakítására, valamint a HMV tároló kiválasztására a projekt igényei szerint.

Önmagában a kültéri egység nem teljes aerotermikus rendszer. A Hydro Kittel, vezérléssel és a Samsung által megadott egyéb kompatibilis komponensekkel együtt kell használni.

Kompatibilis Samsung TDM Plus Hydro Kittel

Levegő-víz telepítéshez az AE120MXTPEH/EU kombinálható a Samsung AE160BNYDEH/EU Hydro Kittel kompatibilis egyfázisú rendszerekben. Ez a hidraulikus modul lehetővé teszi a fűtési és hűtési körök ellátását, valamint a HMV előállításának vezérlését külső tárolóval.

A hidraulikus modul, a tároló, a szivattyúk, a biztonsági elemek és a tartozékok kiválasztását az épület igényei és a tervezett hidraulikai séma szerint kell elvégezni.

Használati melegvíz előállítása

Az EHS TDM Plus rendszer használható használati melegvíz előállítására, amikor a kültéri egység hidraulikus modullal, kompatibilis tárolóval és a megfelelő szabályozó elemekkel együtt működik.

A tároló térfogata a felhasználók számához és a várható fogyasztáshoz igazítható, így a rendszer különböző HMV-igényű lakásokhoz és projektekhez is alkalmazható.

R410A hűtőközeg

Az AE120MXTPEH/EU R410A hűtőközeget használ. A Samsung 3,5 kg gyári töltetet és 2.088-as globális felmelegedési potenciált (GWP) ad meg.

A gyári töltet körülbelül 7,31 tonna CO₂-egyenértéknek felel meg. Mivel a berendezés fluorozott gázokat használ, a telepítést, a hűtőkör kezelését, a karbantartást és az üzembe helyezést a vonatkozó előírások szerint jogosult szakembereknek kell elvégezniük.

Hűtőköri csatlakozások

Az ehhez a kültéri egységhez megadott hűtőköri csatlakozások:

• Folyadékvezeték: 9,52 mm (3/8").
• Gázvezeték: 15,88 mm (5/8").

A hűtőköri rendszer méretezésének és nyomvonalának meg kell felelnie a maximális hosszokra, szintkülönbségekre, kiegészítő hűtőközeg-töltetre és egyéb feltételekre vonatkozó Samsung telepítési kézikönyv előírásainak.

Egyfázisú tápellátás

Az AE120MXTPEH/EU referencia a 12 kW-os egyfázisú változatnak felel meg. Tápellátása 220-240 V, 50 Hz.

A Samsung az AE120MXTPGH/EU referenciát is forgalmazza háromfázisú telepítésekhez, ezért fontos ellenőrizni a rendelkezésre álló elektromos ellátást és a megfelelő változatot kiválasztani.

Elektromos adatok

Névleges körülmények között a Samsung 13,2 A üzemi áramot hűtésben és 12,4 A-t fűtésben ad meg.

• MCA, minimális áramkör-áram: 28 A.
• MFA, maximális biztosíték: 35 A.

A vezetékek keresztmetszetét és az elektromos védelmeket a telepítési dokumentáció, a vezeték hossza, a szerelési körülmények és a hatályos villamos szabványok szerint kell meghatározni.

103 m³/min légszállítás

A kültéri egység axiális ventilátorral rendelkezik, amelynek névleges légszállítása 103 m³/min. A kültéri hőcserélőn átáramló levegő biztosítja a hőszivattyú működéséhez szükséges energiaátadást.

A szerelés során be kell tartani a Samsung által előírt minimális beépítési távolságokat, hogy a levegő megfelelően be- és kiáramolhasson, és elkerülhetők legyenek a visszaáramlások, amelyek csökkenthetik a rendszer teljesítményét.

Zajszint

A Samsung 51 dB(A) hangnyomást hűtésben és 52 dB(A)-t fűtésben ad meg. A deklarált hangteljesítmény 70 dB(A).

A végleges telepítésben érzékelt akusztikai szint függ a távolságtól, az egység elhelyezésétől, a közeli felületektől és a hang visszaverődésétől. Ezért a kültéri egység helyét gondosan kell megválasztani, és be kell tartani az alkalmazandó akusztikai előírásokat.

Méretek és tömeg

Az AE120MXTPEH/EU olyan kültéri házzal rendelkezik, amely a nagy teljesítményű TDM Plus rendszerekhez szükséges kapacitást biztosítja.

• Szélesség: 940 mm.
• Magasság: 1.420 mm.
• Mélység: 330 mm.
• Nettó tömeg: 107 kg.
• Szállítási méretek: 995 x 1.598 x 426 mm.
• Szállítási tömeg: 115 kg.

A Samsung EHS TDM Plus 12 kW alkalmazási területei

A levegő-víz és levegő-levegő klimatizálás kombinációjának köszönhetően ez a kültéri egység különböző típusú rendszerekben használható:

• Családi házak.
• Padlófűtéses rendszerek.
• Kompatibilis hűtőpadló rendszerek.
• Fan coilok.
• Alacsony hőmérsékletű radiátorok.
• HMV előállítás külső tárolóval.
• Közvetlen elpárologtatású kompatibilis beltéri egységekkel történő klimatizálás.
• Meglévő klimatizálási rendszerek felújítása.
• Kisebb épületek és a teljesítményéhez illeszkedő kereskedelmi alkalmazások.

A Samsung AE120MXTPEH/EU műszaki adatai

• Gyártó: Samsung.
• Termékcsalád: EHS.
• Széria: TDM Plus.
• Referencia: AE120MXTPEH/EU.
• Típus: kétblokos aerotermikus kültéri egység.
• Technológia: levegő-víz és levegő-levegő.
• Tápellátás: egyfázisú.
• Feszültség: 220-240 V.
• Frekvencia: 50 Hz.
• Névleges fűtési teljesítmény A7/W35: 12 kW.
• Fűtési teljesítmény A7/W55: 10,7 kW.
• Névleges hűtési teljesítmény A35/W18: 12 kW.
• Névleges COP: 4,41.
• Névleges EER: 4,14.
• Névleges fűtési fogyasztás: 2,72 kW.
• Névleges hűtési fogyasztás: 2,90 kW.
• Áramerősség fűtésben: 12,4 A.
• Áramerősség hűtésben: 13,2 A.
• MCA: 28 A.
• MFA: 35 A.
• Kompresszor: rotációs.
• Ventilátor: axiális.
• Légszállítás: 103 m³/min.
• Hűtőközeg: R410A.
• Gyári töltet: 3,5 kg.
• GWP: 2.088.
• CO₂-egyenérték: 7,31 tCO₂e.
• Folyadékcső: 9,52 mm (3/8").
• Gázcső: 15,88 mm (5/8").
• Hangnyomás hűtésben: 51 dB(A).
• Hangnyomás fűtésben: 52 dB(A).
• Hangteljesítmény: 70 dB(A).
• Külső hőmérséklet fűtésben A2W: -25 és 35 °C között.
• Külső hőmérséklet hűtésben A2W: 10 és 46 °C között.
• Külső hőmérséklet HMV-hez: -25 és 43 °C között.
• Külső hőmérséklet fűtésben A2A: -25 és 24 °C között.
• Külső hőmérséklet hűtésben A2A: 10 és 46 °C között.
• Méretek: 940 x 1.420 x 330 mm.
• Nettó tömeg: 107 kg.

12 kW-os aerotermia TDM Plus rendszerrel

A Samsung AE120MXTPEH/EU 12 kW névleges fűtési és hűtési teljesítményt biztosít egy rugalmas rendszerben, amely képes kombinálni a hidraulikus klimatizálást és a közvetlen elpárologtatást. Ez a technológia lehetővé teszi, hogy egyetlen kültéri egység különböző épülethőigényeket fedjen le a megfelelő TDM Plus beltéri modulokkal és tartozékokkal együtt.

A 4,41-es névleges COP, a -25 °C-ig terjedő fűtési működés és a padlófűtéssel, fan coilokkal, levegős beltéri egységekkel és HMV-előállítással való kompatibilitás sokoldalú megoldássá teszi ezt az egységet integrált klimatizálási projektekhez.

A kültéri egységet a projektnek megfelelő Hydro Kittel, vezérléssel, HMV tárolóval és egyéb kompatibilis komponensekkel kell kombinálni. A méretezést, a hűtőköri és hidraulikai telepítést, valamint az üzembe helyezést szakképzett szakembereknek kell elvégezniük a Samsung műszaki dokumentációja és a hatályos előírások szerint.
