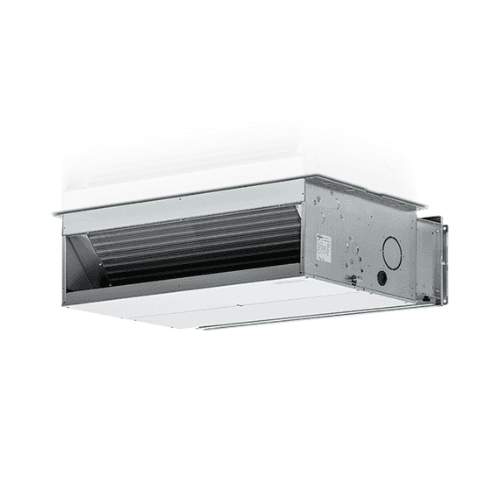

Galletti UTN 22A csatornás fancoil, 2 csöves, 9,4 kW hűtés / 8,7 kW fűtés

A Galletti UTN 22A csatornázható fan-coil, cikkszám: UT22A0L00000N0A, egy nagy nyomású, csatornázható hidronikus végberendezés, amelyet 2 csöves klímaberendezésekhez terveztek. Nagy hatásfokú hőcserélő battériával, kettős szívású centrifugális ventilátorokkal és 3 sebességes villanymotorral rendelkezik, így a légszállítás és a rendelkezésre álló nyomás az installáció igényeihez igazítható.

Kialakítása lehetővé teszi a vízszintes és függőleges beépítést is, megkönnyítve a beépítést álmennyezetekbe, gépészeti helyiségekbe és egyéb rejtett szerelésekbe. Az UTN 22A modell akár 2.222 m³/h légszállítást és legfeljebb 75 Pa hasznos statikus nyomást biztosít a jelenleg a Galletti által hitelesített névleges pontokon.

Galletti UTN 22A 2 csöves csatornázható fan-coil

Az UT22A0L00000N0A konfiguráció 2 csöves hidronikus rendszerekhez való egységet jelöl, ezért egyetlen fő hőcserélő battéria felváltva használható hűtésre vagy fűtésre, a generátorból érkező víz hőmérsékletétől függően.

Ez a típusú rendszer gyakori az alábbiaknál:

• Levegő-víz hőszivattyúk.
• Víz-hűtők.
• Kazánok.
• Központi hidronikus rendszerek.
• Lakó- és tercier klímaberendezések.

Nagy teljesítményű 22A változat

A Galletti hivatalos konfigurátorában az A betű a nagy teljesítményű csatornázható változatot jelöli, megkülönböztetve azt a sorozat azonos családjába tartozó standard D változatoktól.

Az UTN 22A fő battériája 4 sor rézcsőből és alumínium lamellákból áll, amelyek mandrinozással vannak rögzítve, így nagy hőátadó felületet biztosítanak.

3 sebességes motor

Ennek a cikkszámnak a konfigurációs kódja 0 típusú motort tartalmaz, amelyet a Galletti 3 sebességes villanymotorként azonosít.

A motor rezgéscsillapító tartókon van szerelve, állandó kondenzátorral és tekercsvédelemmel rendelkezik, és közvetlenül a ventilátor-egységhez kapcsolódik.

A három sebesség lehetővé teszi a fan-coil működésének módosítását a hőigény, a szükséges légszállítás és a légcsatorna-hálózat nyomásveszteségei szerint.

Akár 2.222 m³/h légszállítás

Az UTN 22A esetében a Galletti az alábbi névleges légszállításokat tanúsítja:

• Minimális sebesség: 1.436 m³/h.
• Közepes sebesség: 1.819 m³/h.
• Maximális sebesség: 2.222 m³/h.

Ez a kapacitás lehetővé teszi az egység alkalmazását olyan csatornázott rendszerekben, ahol jelentős levegőmennyiséget kell egy vagy több befúvórács felé továbbítani.

Akár 75 Pa hasznos statikus nyomás

A rendelkezésre álló nyomás a kiválasztott sebességtől függően változik:

• Minimális sebesség: 31 Pa.
• Közepes sebesség: 50 Pa.
• Maximális sebesség: 75 Pa.

Ezek az értékek lehetővé teszik a légcsatorna-hálózat méretezését a szakaszok, könyökök, rácsok, diffúzorok, szűrők és egyéb légelosztó elemek által okozott veszteségek figyelembevételével.

Bár az UTN sorozat összességében bizonyos konfigurációkban magasabb nyomásértékeket is elérhet, az UTN 22A esetében a 31, 50 és 75 Pa értékeket kell használni, amelyek a három névleges sebességre hitelesítettek.

Jelenlegi hűtési teljesítmény

A Galletti jelenlegi műszaki dokumentációja szerint az UTN 22A hűtési teljesítménye 7/12 °C vízhőmérséklet és 27 °C száraz hőmérsékletű, 19 °C nedves hőmérsékletű belépő levegő mellett, az EN 1397:2021 szabvány szerint van hitelesítve.

• Minimális sebesség: 9,20 kW.
• Közepes sebesség: 11,2 kW.
• Maximális sebesség: 13,1 kW.

A megfelelő érzékelhető hűtőteljesítmény:

• Minimális: 6,76 kW.
• Közepes: 8,32 kW.
• Maximális: 9,85 kW.

A valós telepítésben rendelkezésre álló teljesítmény a víz- és levegőhőmérséklettől, a hidraulikus térfogatáramtól és a kiválasztott ventilátorsebességtől függően változik.

Jelenlegi fűtési teljesítmény

Fűtés esetén a Galletti a teljesítményt 45/40 °C vízhőmérséklet és 20 °C belépő levegő mellett hitelesíti:

• Minimális sebesség: 9,73 kW.
• Közepes sebesség: 11,7 kW.
• Maximális sebesség: 13,7 kW.

Ezek az adatok különösen alkalmassá teszik az UTN 22A-t alacsony és közepes hőmérsékletű hidronikus rendszerekhez, beleértve a megfelelően méretezett hőszivattyús rendszereket is.

Hidraulikus térfogatáram hűtésben

A gyártó által használt névleges hűtési feltételek mellett a szükséges vízáram:

• Minimális sebesség: 1.584 l/h.
• Közepes sebesség: 1.927 l/h.
• Maximális sebesség: 2.249 l/h.

A megfelelő nyomásveszteségek a battériában:

• Minimális: 12 kPa.
• Közepes: 17 kPa.
• Maximális: 22 kPa.

Hidraulikus térfogatáram fűtésben

45/40 °C-os víz és 20 °C-os levegő esetén a Galletti az alábbiakat adja meg:

• Vízáram minimális sebességnél: 1.676 l/h.
• Vízáram közepes sebességnél: 2.020 l/h.
• Vízáram maximális sebességnél: 2.354 l/h.

A hidraulikus nyomásveszteségek:

• Minimális: 10 kPa.
• Közepes: 14 kPa.
• Maximális: 19 kPa.

1"-os hidraulikus csatlakozások

Az UTN 22A 1"-os hidraulikus csatlakozásokkal rendelkezik a fő battériához.

A konkrét UT22A0L00000N0A konfiguráció a Galletti kódolása szerint a fő battéria csatlakozásait a bal oldalon tartalmazza.

A gyártó a sorozathoz különböző, megfordítható csatlakozású konfigurációkat kínál, de konfigurált cikkszám rendelésekor a kód által meghatározott elrendezést kell betartani.

Második battéria nélkül: 2 csöves konfiguráció

Az elemzett cikkszám nem tartalmaz második hőcserélő battériát. Ez megerősíti a 2 csöves kialakítást.

2 csöves rendszerben a hidraulikus kör az évszaktól vagy az üzemmód általános működésétől függően vált hideg és meleg víz között.

Beépített hidraulikus szelep nélkül

Ennek a cikkszámnak a kódolása azt jelzi, hogy a szelep nincs jelen a gyári konfigurációban.

A Galletti különböző 2- és 3-járatú szelepkészleteket kínál tartozékként, ON/OFF vagy moduláló működtetőkkel, amelyek a projekt igényei szerint választhatók.

Ezért szabályozó hidraulikus szelep nem tekinthető tartozéknak, kivéve, ha azt kifejezetten a rendeléshez hozzáadják.

Beépített vezérlőpanel nélkül

Az UT22A0L00000N0A konfiguráció azt is jelzi, hogy az egység beépített vezérlőpanel nélkül kerül szállításra.

A Galletti széles választékban kínál opcionális vezérléseket, beleértve az elektromechanikus és mikroprocesszoros elektronikus megoldásokat, mint például a TED, LED503, MY COMFORT és az EVO platform.

A vezérlés kiválasztása a rendszer szabályozási igényeitől és a használt hidraulikus tartozékoktól függ.

Gyári kiegészítő szondák nélkül

A cikkszám az alapkivitelben nem tartalmaz opcionális szondákat.

Amennyiben a szabályozási rendszer megkívánja, a Galletti az alábbiakhoz kínál szondákat:

• Levegőhőmérséklet.
• Vízhőmérséklet.
• Páratartalom.
• Több érzékelő kombinációja.

Alapfelszereltségben nincs légszűrő

A teljes kódban szereplő N betű ezt a konfigurációt szűrő nélküliként azonosítja.

A Galletti opcionális szűrőmodulokat kínál:

• G2 sík szűrő.
• G4 hullámos szűrő.

Ha a rendszer szívóoldali szűrést igényel, a megfelelő modult tartozékként kell kiválasztani.

Kettős szívású centrifugális ventilátorok

Az UTN sorozat kettős szívású centrifugális ventilátorokat használ, olyan lapátkialakítással, amely csökkenti a zajkibocsátást.

Az egységek statikusan és dinamikusan kiegyensúlyozottak, hogy korlátozzák a motor tengelyére jutó terhelést és csökkentsék az üzemi rezgéseket.

A ventilátor villamos fogyasztása

A ventilátor-egység felvett villamos teljesítménye a kiválasztott sebességtől függ:

• Minimális sebesség: 370 W.
• Közepes sebesség: 535 W.
• Maximális sebesség: 750 W.

A sorozat névleges tápellátása 230 V egyfázisú, 50 Hz.

Akusztikai adatok

A Galletti az UTN 22A esetében az alábbi összesített hangteljesítményt adja meg:

• Minimális sebesség: 60 dB(A).
• Közepes sebesség: 67 dB(A).
• Maximális sebesség: 74 dB(A).

A szívóoldallal együtt sugárzott hangteljesítmény 58 / 65 / 72 dB(A), míg a befúvott levegőre vonatkozó érték 57 / 64 / 71 dB(A).

A helyiségben érzékelt valós zajszint a légcsatornák kialakításától, a hangszigeteléstől, a rácsoktól, az álmennyezettől és az épület szerkezeti adottságaitól függ.

Vízszintes vagy függőleges beépítés

Az UTN sorozat egyik fő előnye a szerelési rugalmasság. Az egység vízszintes és függőleges helyzetben is beépíthető.

A kondenzvíz gyűjtő- és elvezető rendszere mindkét konfigurációt lehetővé teszi, megkönnyítve az álmennyezetekhez, műszaki falakhoz és egyéb rejtett terekhez való igazítást.

Konfigurálható levegőszívás

A szívóoldal helyzete a telepítés során módosítható, így a levegő visszatérítése a helyszíni adottságokhoz igazítható.

Ez a tulajdonság nagyobb rugalmasságot biztosít, amikor a fan-coilt szűk helyekre vagy előre meghatározott légcsatorna-hálózatba kell integrálni.

Külső levegő bevezetésére előkészítve

A szerkezet egy Ø100 mm-es kör alakú előtörést tartalmaz külső levegő bevezetésére.

Ez lehetővé teszi a frisslevegő integrálását a rendszerbe, amikor a szellőztetési és klímarendszer kialakítása ezt megköveteli.

Kör vagy téglalap keresztmetszetű légcsatornákkal kompatibilis

Az UTN sorozat tartozékokkal csatlakoztatható az alábbiakhoz:

• Téglalap keresztmetszetű légcsatornák.
• Ø200 mm-es kör keresztmetszetű flexibilis légcsatornák.

A Galletti speciális csatlakozó paneleket és tartozékokat kínál az egység és a különböző légelosztó rendszerek közötti átmenet megkönnyítésére.

Szigetelt horganyzott acél szerkezet

A teherhordó szerkezet horganyzott acéllemezből készül, és belül zártcellás anyaggal van szigetelve.

Ez a szigetelés kettős célt szolgál:

• A zajterjedés csökkentése.
• A külső felületen történő kondenzáció kialakulásának korlátozása.

A szerkezet emellett olyan panelekből áll, amelyek megkönnyítik a berendezés ellenőrzését és karbantartását.

Réz és alumínium battéria

A hőcserélő rézcsövekből és alumínium lamellákból áll, amelyek mechanikus tágítással vannak összekötve.

Ez a kialakítás nagy hőátadó felületet biztosít a hidronikus kör vize és a ventilátorok által befújt levegő között.

Az UTN 22A méretei

A 22A modell az UTN 22-40 méretcsoportba tartozik, és hozzávetőlegesen az alábbi méretekkel rendelkezik:

• Teljes szélesség A: 1.174 mm.
• Maximális mélység: 718 mm.
• Magasság: 353 mm.
• B méret: 1.127 mm.
• C méret: 1.096 mm.
• D méret: 1.066 mm.
• Súly: 67 kg.

A berendezésnek emellett megfelelő szabad helyre van szüksége a csatlakozásokhoz, a karbantartáshoz és a levegő áramlásához a gyártó méretrajza szerint.

Kondenzvíz elvezetés

Az egység kondenzvíz-elvezető csatlakozásokkal rendelkezik mind vízszintes, mind függőleges beépítéshez.

Az UTN 22A méretcsoport esetében a gyártó 17 mm méretet ad meg a kondenzvíz-elvezetési pontokhoz kapcsolódóan.

Galletti tartozékok széles választéka

Az UTN sorozat számos tartozékkal kiegészíthető, hogy a fan-coil a projekt igényeihez igazítható legyen:

• Szívómodulok G2 vagy G4 szűrőkkel.
• Szívó- és befúvórácsok.
• Panelek téglalap keresztmetszetű légcsatornákhoz.
• Panelek Ø200 mm-es flexibilis csövekhez.
• 90°-os idomok.
• 2- és 3-járatú szelepek.
• Elektronikus és elektromechanikus vezérlések.
• Kiegészítő kondenzvíz-tálcák.
• Kondenzvíz-ürítő szivattyú.
• Külső levegő bevezető zsalu.
• Befúvó és szívó modulok.

Ezek az elemek tartozékok, és nem tekintendők az UT22A0L00000N0A cikkszám részének, kivéve, ha a szállítás során kifejezetten feltüntetik őket.

A Galletti UT22A0L00000N0A műszaki jellemzői

• Márka: Galletti.
• Termékcsalád: UTN.
• Modell: UTN 22A.
• Cikkszám: UT22A0L00000N0A.
• Típus: csatornázható hidronikus fan-coil.
• Hidraulikus konfiguráció: 2 csöves.
• Változat: A, nagy teljesítményű.
• Motor: 3 sebességes.
• Tápellátás: 230 V / 1 fázis / 50 Hz.
• Légszállítás: 1.436 / 1.819 / 2.222 m³/h.
• Hasznos statikus nyomás: 31 / 50 / 75 Pa.
• Felvett villamos teljesítmény: 370 / 535 / 750 W.
• Jelenlegi hűtőteljesítmény: 9,20 / 11,2 / 13,1 kW.
• Érzékelhető hűtőteljesítmény: 6,76 / 8,32 / 9,85 kW.
• Jelenlegi fűtőteljesítmény: 9,73 / 11,7 / 13,7 kW.
• Fő battéria: 4 soros.
• Hidraulikus csatlakozások: 1".
• Csatlakozási oldal: bal oldali ebben a konfigurációban.
• Beépített szabályozószelep: nem.
• Beépített vezérlőpanel: nem.
• Opcionális szondák: nem.
• Beépített szűrő: nem.
• Beépítés: vízszintes vagy függőleges.
• Ventilátorok: kettős szívású centrifugális.
• Szerkezet: szigetelt horganyzott acél.
• Battéria: rézcsövek és alumínium lamellák.
• Külső levegő előkészítés: Ø100 mm-es előtörés.
• Összes hangteljesítmény: 60 / 67 / 74 dB(A).
• Szélesség: 1.174 mm.
• Maximális mélység: 718 mm.
• Magasság: 353 mm.
• Súly: 67 kg.

Nagy kapacitású, rugalmasan szerelhető csatornás fan-coil

A Galletti UTN 22A UT22A0L00000N0A nagy teljesítményű hidronikus battériát, 2.222 m³/h maximális légszállítást, akár 75 Pa rendelkezésre álló nyomást és 3 sebességes motort kombinál, így rugalmas megoldást kínál csatornás klímaberendezésekhez.

Vízszintes vagy függőleges beépíthetősége, 1"-os hidraulikus csatlakozásai, a külső levegő bevezetésére való előkészítése és a széles tartozékválaszték megkönnyítik a nagyobb lakóépületek és tercier alkalmazások integrálását.

A konkrét konfiguráció 2 csöves, bal oldali csatlakozású, szelep nélküli, vezérlés nélküli, szondák nélküli és szűrő nélküli kivitelben kerül szállításra, így a szerelő a projekthez legjobban illeszkedő tartozékokkal és szabályozási rendszerrel egészítheti ki a berendezést.
