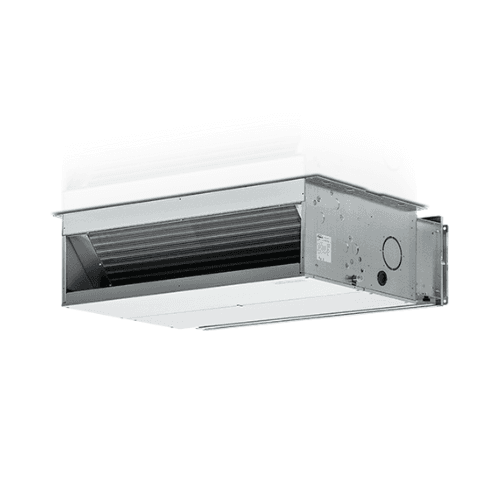

Galletti UTN 19A csatornás fancoil, 2 csöves, 7,7 kW hűtés / 7,5 kW fűtés

A Galletti UTN 19A csatornázható fan-coil, cikkszám: UT19A0L00000N0A, egy nagy teljesítményű, csatornázható hidronikus végberendezés 2 csöves rendszerekhez. 4 soros hőcserélővel, kettős szívású centrifugál ventilátorokkal és 3 fokozatú villanymotorral rendelkezik, akár 1.577 m³/h légszállítást és akár 62 Pa hasznos statikus nyomást biztosítva.

Nagyfokú szerelési rugalmassága lehetővé teszi a vízszintes vagy függőleges beépítést is, megkönnyítve a beépítést álmennyezetekbe, műszaki terekbe és légcsatorna-hálózatokba. A konkrét UT19A0L00000N0A konfiguráció bal oldali hidraulikus csatlakozásokkal rendelkezik, és további hőcserélő, szelep, vezérlőpanel, érzékelők vagy szűrő nélkül kerül szállításra, így a berendezés az adott projekthez megfelelő tartozékokkal egészíthető ki.

Galletti UTN 19A fan-coil 2 csöves rendszerekhez

Az UTN 19A olyan hidronikus rendszerekhez készült, ahol a generátorból érkező hideg vagy meleg víz egyetlen fő hőcserélőn keresztül áramlik.

2 csöves rendszerben ugyanaz a hidraulikus kör szolgál felváltva hűtésre vagy fűtésre, az évszaktól és a betáplált víz hőmérsékletétől függően.

Megfelelő méretezés esetén az alábbi rendszerekkel integrálható:

• Levegő-víz hőszivattyúk.
• Víz-hűtők.
• Kazánok.
• Központi hidronikus rendszerek.
• Lakossági és kereskedelmi csatornás légkondicionáló rendszerek.

Nagy teljesítményű A változat

A Galletti elnevezésében az A betű a nagy teljesítményű csatornázható változatot jelöli.

Az UTN 19A esetében a fő hőcserélő 4 soros, rézcsövekkel és alumínium lamellákkal, amelyek mechanikus tágítással vannak rögzítve a nagy hőátadó felület elérése érdekében.

3 fokozatú villanymotor

A konfigurációs kód egy 0 típusú motort tartalmaz, amelyet a Galletti 3 fokozatú villanymotorként azonosít.

A motor rezgéscsillapító tartókon van szerelve, állandó kondenzátorral és tekercsvédelemmel rendelkezik, és közvetlenül kapcsolódik a centrifugál ventilátor egységhez.

A különböző fokozatok lehetővé teszik a légszállítás, a hőteljesítmény, a rendelkezésre álló nyomás és a zajkibocsátás egyidejű igazítását a rendszer igényeihez.

Akár 1.577 m³/h légszállítás

A hivatalos aktuális műszaki adatlap a Galletti UTN 19A következő névleges légszállításait adja meg:

• Minimális fokozat: 1.166 m³/h.
• Közepes fokozat: 1.500 m³/h.
• Maximális fokozat: 1.577 m³/h.

Ez a tartomány lehetővé teszi a működés igazítását a légcsatornák nyomásveszteségéhez és a klimatizált térben szükséges légmennyiséghez.

Akár 62 Pa hasznos statikus nyomás

A rendelkezésre álló nyomás a kiválasztott fokozattól függően szintén változik:

• Minimális fokozat: 38 Pa.
• Közepes fokozat: 50 Pa.
• Maximális fokozat: 62 Pa.

Ezeket az értékeket a légcsatorna-hálózat helyes méretezéséhez kell használni, figyelembe véve a csatornák, könyökök, átmenetek, szűrők, rácsok és befúvók által okozott nyomásveszteségeket.

Jelenlegi hűtési teljesítményadatok

A Galletti jelenleg az UTN 19A hűtési teljesítményét 7/12 °C-os vízzel és 27 °C szárazhőmérsékletű, 19 °C nedveshőmérsékletű belépő levegővel adja meg, az EN 1397:2021 szabvány szerint.

• Teljes hűtőteljesítmény minimális fokozaton: 7,34 kW.
• Teljes hűtőteljesítmény közepes fokozaton: 9,17 kW.
• Teljes hűtőteljesítmény maximális fokozaton: 10,1 kW.

A közölt érzékelhető hűtőteljesítmény:

• Minimális fokozat: 5,43 kW.
• Közepes fokozat: 6,81 kW.
• Maximális fokozat: 8,83 kW.

A tényleges teljesítmény a víz belépő és kilépő hőmérsékletétől, a levegőviszonyoktól, a hidraulikus térfogatáramtól és a kiválasztott fokozattól függ.

Jelenlegi fűtési teljesítményadatok

Fűtés esetén a hivatalos aktuális adatok 45/40 °C-os vízzel és 20 °C belépő levegővel kerülnek meghatározásra.

• Fűtőteljesítmény minimális fokozaton: 7,94 kW.
• Fűtőteljesítmény közepes fokozaton: 9,96 kW.
• Fűtőteljesítmény maximális fokozaton: 11,0 kW.

Ezek az alacsony vízhőmérsékletű vizsgálati feltételek különösen fontosak a hőszivattyúval táplált modern hidronikus rendszerekben.

Hidraulikus térfogatáram hűtésben

Névleges hűtési körülmények között a Galletti az alábbiakat adja meg:

• Minimális fokozat: 1.266 l/h.
• Közepes fokozat: 1.582 l/h.
• Maximális fokozat: 1.749 l/h.

A fő hőcserélőhöz tartozó nyomásveszteségek:

• Minimális: 20 kPa.
• Közepes: 31 kPa.
• Maximális: 36 kPa.

Hidraulikus térfogatáram fűtésben

45/40 °C-os víz esetén a hivatalos táblázat szerint:

• Minimális fokozat: 1.365 l/h.
• Közepes fokozat: 1.715 l/h.
• Maximális fokozat: 1.857 l/h.

A megfelelő hidraulikus nyomásveszteségek:

• Minimális: 22 kPa.
• Közepes: 29 kPa.
• Maximális: 34 kPa.

3/4" hidraulikus csatlakozások

Az UTN 19A 3/4" hidraulikus csatlakozásokat használ a fő hőcserélőn.

A UT19A0L00000N0A referencia kifejezetten a fő hőcserélő bal oldali csatlakozásait tartalmazza a Galletti hivatalos konfigurátorának megfelelően.

A sorozat hőcserélője a kért konfigurációtól függően különböző elrendezéseket tesz lehetővé, ezért a konkrét kereskedelmi referencia szerinti tájolást be kell tartani.

Másodlagos hőcserélő nélküli konfiguráció

A referencia nem tartalmaz második hőcserélőt, ami megerősíti a 2 csöves rendszerhez való kialakítást.

4 csöves Galletti rendszerekben külön, önálló második hőcserélőt alkalmaznak a hideg és meleg víz egyidejű körének biztosítására, ez a konfiguráció azonban nem erre a referenciára vonatkozik.

Gyárilag nincs hidraulikus szelep

Az UT19A0L00000N0A kód jelzi, hogy az szabályozószelep nincs benne az alapszállításban.

A Galletti tartozékként 2- és 3-járatú szelepeket, valamint különböző működtetőkkel ellátott nyomásfüggetlen szelepeket kínál.

A szelep csak akkor tekinthető tartozéknak, ha azt kifejezetten a rendeléshez hozzáadják.

Beépített vezérlőpanel nélkül

A konfigurációt vezérlőpanel nélkül szállítják gyárilag.

Az UTN sorozat többféle opcionális szabályozási megoldást támogat, többek között:

• Elektromechanikus vezérlések.
• TED elektronikus vezérlések.
• LED503.
• MY COMFORT.
• EVO platform.
• EVOBOARD kártyák.

Ez lehetővé teszi a szabályozás kiválasztását a hidraulikai kialakítás és a projekt automatizálási rendszere szerint.

Alapból nincs opcionális érzékelő

A cikkszám azt is jelzi, hogy további érzékelők nincsenek benne.

A Galletti opcionálisan az alábbi érzékelőket kínálja:

• Levegőhőmérséklet.
• Víz hőmérséklete.
• Páratartalom.
• Levegő-, víz- és páratartalom-kombinációk.

Nincs légszűrő a csomagban

A konfigurátor N betűje ezt a kivitelét szűrő nélkül jelöli.

Amennyiben a projekt szűrést igényel, a Galletti opcionális modulokat kínál:

• G2 osztályú síkszűrő.
• G4 osztályú hullámos szűrő.

A szűrőmodult tartozékként kell kiválasztani, és a nyomásveszteségét figyelembe véve kell méretezni.

Kettős szívású centrifugál ventilátorok

Az UTN kettős szívású centrifugál ventilátorokat használ, zajkibocsátás csökkentésére optimalizált kialakítással.

A ventilátorok statikusan és dinamikusan kiegyensúlyozottak, hogy korlátozzák a rezgéseket és a motor tengelyére jutó terhelést.

Ventilátor villamos teljesítményfelvétele

A felvett villamos teljesítmény a fokozattól függően változik:

• Minimális fokozat: 290 W.
• Közepes fokozat: 380 W.
• Maximális fokozat: 505 W.

A névleges tápellátás 230 V egyfázisú, 50 Hz.

Akusztikai adatok

Az UTN 19A tanúsított összesített hangteljesítménye:

• Minimális fokozat: 61 dB(A).
• Közepes fokozat: 67 dB(A).
• Maximális fokozat: 71 dB(A).

A beszívás + befúvás irányú hangteljesítmény 59 / 65 / 69 dB(A), míg a befúváshoz kapcsolódó hangteljesítmény 57 / 63 / 68 dB(A).

A helyiségben érzékelt zajszint a légcsatornák, az álmennyezet, a szigetelés, a rácsok és a rendszer szerkezeti jellemzői függvényében is alakul.

Vízszintes vagy függőleges beépítés

Az UTN sorozat egyik fő előnye a vízszintes vagy függőleges szerelés lehetősége.

A Galletti olyan kondenzvíz-gyűjtő rendszert alkalmaz, amely mindkét tájolásra elő van készítve, megkönnyítve a fan-coil beépítését mind álmennyezetekbe, mind függőleges műszaki megoldásokba.

Rugalmas levegőbeszívás

A beszívási pozíció a telepítés során módosítható, növelve a rugalmasságot a helyszínen rendelkezésre álló levegő-visszatérési csatlakozáshoz.

Ez a tulajdonság megkönnyíti a meglévő csatornákhoz vagy olyan rendszerekhez való illesztést, ahol a műszaki tér speciális korlátokat szab.

Külső levegő bevezetésére előkészítve

A burkolat egy Ø100 mm-es kör alakú előtörést tartalmaz külső levegő bevezetéséhez.

Ez megkönnyíti a frisslevegő-csatlakozás kialakítását, ha a szellőztetési és légkondicionálási rendszer teljes terve ezt megkívánja.

Kompatibilis téglalap és flexibilis légcsatornákkal

A sorozat tartozékokkal csatlakoztatható az alábbiakhoz:

• Téglalap keresztmetszetű légcsatornák.
• Ø200 mm-es kör alakú flexibilis légcsatornák.

A Galletti csatlakozó paneleket, plénumokat, idomokat és egyéb tartozékokat kínál a fan-coil különböző légelosztó rendszerekhez való illesztéséhez.

Szigetelt horganyzott acél szerkezet

A teherhordó szerkezet horganyzott acéllemezből készül, és zártcellás, hő- és hangszigetelő belső szigeteléssel rendelkezik.

A szigetelés segít csökkenteni a hangátvitelt és korlátozni a kondenzáció kialakulását a készülék külső felületein.

Réz és alumínium hőcserélő

A fő hőcserélő rézcsövekből és alumínium lamellákból áll, amelyek mandrinozással vannak rögzítve.

A 19A modell 4 soros kialakítása nagy hőátadó felületet biztosít, így vízzel történő hűtésre és fűtésre egyaránt alkalmas.

Az UTN 19A méretei és tömege

A hivatalos méretrajz a 16D, 16A és 19A modelleket ugyanazon burkolaton belül kezeli.

• A méret: 1.174 mm.
• B méret: 1.127 mm.
• C méret: 1.096 mm.
• D méret: 1.066 mm.
• A rajzon jelzett maximális mélység: 559 mm.
• Magasság: 280 mm.
• Tömeg: 49 kg.
• Vízszintes kondenzvíz-elvezetés: 17 mm.
• Függőleges kondenzvíz-elvezetés: 17 mm.

Az A, B, C és D méretek a műszaki rajz konkrét méreteire vonatkoznak, és a Galletti tervével együtt kell használni őket a rögzítések, légcsatornák és szervizterek meghatározásához.

Elérhető tartozékok az UTN sorozathoz

A Galletti számos tartozékot kínál a fan-coil minden projekthez való igazításához:

• Beszívó modulok G2 és G4 szűrőkkel.
• Beszívó és befúvó rácsok.
• Téglalap légcsatornás csatlakozó panelek.
• Ø200 mm-es flexibilis légcsatorna csatlakozások.
• 90°-os idomok.
• 2- és 3-járatú szelepek.
• Nyomásfüggetlen szelepek.
• Elektronikus és elektromechanikus vezérlések.
• Levegő-, víz- és páratartalom-érzékelők.
• Kiegészítő kondenzvíz-tálcák.
• Kondenzvíz-eltávolító szivattyú készlet.
• Kiegészítő elektromos fűtőbetét.
• Külső levegő bevezető csappantyú.

Ezek az elemek opcionálisak, és nem tekinthetők a UT19A0L00000N0A referencia részének, hacsak a rendelésben kifejezetten nem szerepelnek.

A Galletti UT19A0L00000N0A műszaki jellemzői

• Márka: Galletti.
• Termékcsalád: UTN.
• Modell: UTN 19A.
• Referencia: UT19A0L00000N0A.
• Típus: csatornázható hidronikus fan-coil.
• Hidraulikus konfiguráció: 2 csöves.
• Változat: A, nagy teljesítményű.
• Motor: 3 fokozatú.
• Tápellátás: 230 V / 1 fázis / 50 Hz.
• Légszállítás: 1.166 / 1.500 / 1.577 m³/h.
• Hasznos statikus nyomás: 38 / 50 / 62 Pa.
• Felvett villamos teljesítmény: 290 / 380 / 505 W.
• Jelenlegi teljes hűtőteljesítmény: 7,34 / 9,17 / 10,1 kW.
• Érzékelhető hűtőteljesítmény: 5,43 / 6,81 / 8,83 kW.
• Jelenlegi fűtőteljesítmény: 7,94 / 9,96 / 11,0 kW.
• Fő hőcserélő: 4 soros.
• Hőcserélő anyaga: rézcsövek és alumínium lamellák.
• Hidraulikus csatlakozások: 3/4".
• Csatlakozási oldal: bal.
• Beépített szelep: nem.
• Beépített vezérlőpanel: nem.
• Opcionális érzékelők: nem.
• Beépített szűrő: nem.
• Beépítés: vízszintes vagy függőleges.
• Ventilátorok: kettős szívású centrifugál.
• Külső levegő előkészítés: Ø100 mm.
• Összesített hangteljesítmény: 61 / 67 / 71 dB(A).
• A méret: 1.174 mm.
• Jelzett maximális mélység: 559 mm.
• Magasság: 280 mm.
• Tömeg: 49 kg.

Nagy teljesítményű, rugalmasan szerelhető csatornás fan-coil

A Galletti UTN 19A UT19A0L00000N0A 4 soros hőcserélőt, akár 1.577 m³/h légszállítást és 62 Pa rendelkezésre álló nyomást kombinál, így csatornázható megoldást kínál 2 csöves hidronikus rendszerekhez.

Vízszintes vagy függőleges beépítési lehetősége, bal oldali csatlakozásai, külső levegő bevezetésére való előkészítése és széles tartozékválasztéka révén lakossági és kereskedelmi projektekhez egyaránt igazítható, eltérő elosztási és szabályozási igények mellett.

A konfiguráció szelep, vezérlés, érzékelők és szűrő nélkül kerül átadásra, lehetővé téve, hogy a szakember ezeket az elemeket a hidraulikai és vezérlési rendszer jellemzői szerint külön válassza ki.
