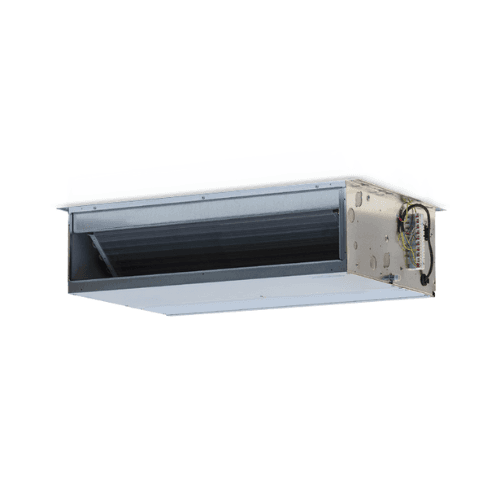

Galletti DUCTIMAX 34D közepes nyomású csatornás fan-coil, 7 sebesség

A Galletti DUCTIMAX 34D csatornás fan-coil, cikkszám: DM34D1L0000030B, egy közepes nyomású hidronikus végberendezés, amelyet álmennyezetbe rejtett telepítéshez és légcsatornás levegőelosztáshoz terveztek. Legfeljebb 7 fokozatú többsebességes motorral, 4 soros fő hőcserélővel és kettős szívású centrifugál ventilátorokkal van felszerelve, kompakt megoldást kínálva vízalapú klimatizáláshoz lakásokban, irodákban és a tercier szektor alkalmazásaiban.

2 csöves konfigurációban a DUCTIMAX 34 tanúsított légszállítása elérheti a 402 m³/h értéket, a maximális rendelkezésre álló statikus nyomás 63 Pa, a hűtőteljesítmény pedig akár 2,96 kW a Galletti névleges vizsgálati feltételei mellett. Korlátozott, körülbelül 250 mm-es magassága megkönnyíti a beépítést kis belmagasságú álmennyezetekbe.

Galletti DUCTIMAX 34D csatornázható fan-coil

A DUCTIMAX a Galletti kifejezetten közepes nyomású, csatornázott rendszerekhez fejlesztett termékcsaládja, ahol a kis méretek és a ventilátor működésének a légcsatorna-hálózat valós igényeihez igazítható rugalmassága a cél.

A sorozat kompakt szerkezetet kombinál réz és alumínium hőcserélőkkel, valamint centrifugál ventilátorokkal, lehetővé téve a klimatizált levegő diszkrét elosztását rácsokon vagy diffúzorokon keresztül, a készüléktől távolabb.

Legfeljebb 7 fokozatú többsebességes motor

A DM34D1L0000030B cikkszám a 7 fokozatú kereskedelmi konfigurációt tartalmazza.

Az elektromos motor egyfázisú aszinkron típusú, állandó kondenzátorral, hővédelemmel és rezgéscsillapító tartókon történő szereléssel. A különböző sebességek elérhetősége lehetővé teszi a légszállítás, a nyomás és a zajszint igazítását a rendszer jellemzőihez.

A DUCTIMAX 34 modell tanúsított névleges teljesítményadataihoz a Galletti az 1., 6. és 7. sebességet használja referencia pontként, amelyek rendre a közzétett minimum, közepes és maximum szinteknek felelnek meg.

Akár 402 m³/h légszállítás

A DUCTIMAX 34 tanúsított névleges légszállításai:

• Minimális sebesség: 195 m³/h.
• Közepes sebesség: 360 m³/h.
• Maximális sebesség: 402 m³/h.

A sebesség kiválasztása lehetővé teszi a befújt levegő mennyiségének, a csatornákban szükséges nyomásnak és az adott projektben elvárt zajszintnek az egyensúlyba hozását.

Akár 63 Pa rendelkezésre álló nyomás

A DUCTIMAX 34 közepes nyomású telepítésekhez készült, és a kiválasztott sebességtől függően különböző statikus nyomásszinteket biztosít:

• Minimális sebesség: 19 Pa.
• Közepes sebesség: 50 Pa.
• Maximális sebesség: 63 Pa.

Ezeket az értékeket a légcsatorna-hálózat méretezésekor kell figyelembe venni, a csatornák, könyökök, átmenetek, rácsok, szűrők és egyéb tartozékok által okozott nyomásveszteségekkel együtt.

Hűtési teljesítmény 2 csöves rendszerben

A Galletti által jelenleg hűtésre alkalmazott vizsgálati feltételek mellett — 7/12 °C-os víz és 27 °C száraz hőmérsékletű, 19 °C nedves hőmérsékletű belépő levegő — a 34-es modell az alábbiakat nyújtja:

• Teljes hűtőteljesítmény minimális sebességen: 1,57 kW.
• Teljes hűtőteljesítmény közepes sebességen: 2,69 kW.
• Teljes hűtőteljesítmény maximális sebességen: 2,96 kW.

A megfelelő érzékelhető hűtőteljesítmény:

• Minimális: 1,07 kW.
• Közepes: 1,86 kW.
• Maximális: 2,03 kW.

A tényleges teljesítmény a vízhőmérséklettől, a belépő levegő állapotától, a hidraulikus térfogatáramtól és a ventilátor sebességétől függően változik.

Fűtési teljesítmény

45/40 °C-os vízzel és 20 °C belépő levegővel a Galletti a 2 csöves konfigurációra az alábbiakat adja meg:

• Fűtőteljesítmény minimális sebességen: 1,59 kW.
• Fűtőteljesítmény közepes sebességen: 2,80 kW.
• Fűtőteljesítmény maximális sebességen: 3,10 kW.

Ezek az értékek lehetővé teszik, hogy a DUCTIMAX hőszivattyúkkal, hűtőgépekkel, kazánokkal vagy más kompatibilis hőtermelőkkel működő hidronikus rendszerekbe integrálható legyen, feltéve, hogy a hidraulikai méretezés a projekt valós feltételei szerint történik.

Hidraulikus térfogatáram hűtésben

A névleges hűtési feltételekhez szükséges vízáram:

• Minimális sebesség: 274 l/h.
• Közepes sebesség: 476 l/h.
• Maximális sebesség: 527 l/h.

A megfelelő nyomásveszteségek a hőcserélőben:

• Minimális: 3 kPa.
• Közepes: 7 kPa.
• Maximális: 9 kPa.

Hidraulikus térfogatáram fűtésben

Névleges fűtési feltételek mellett a térfogatáramok:

• Minimális sebesség: 276 l/h.
• Közepes sebesség: 488 l/h.
• Maximális sebesség: 538 l/h.

A hidraulikus nyomásveszteségek:

• Minimális: 2 kPa.
• Közepes: 6 kPa.
• Maximális: 8 kPa.

4 soros hőcserélő

A DUCTIMAX 34 egy 4 soros fő hőcserélőt tartalmaz, amely rézcsövekből és mechanikus tágítással rögzített alumínium lamellákból áll.

Ez a kialakítás növeli a hőátadó felületet a 3 soros modellekhez képest, és nagyobb teljesítményt tesz lehetővé mérsékelt légszállítás mellett.

A hőcserélő gyűjtőkkel és a hidraulikus kör légtelenítését megkönnyítő elemekkel van ellátva.

1/2" hidraulikus csatlakozások

A fő hőcserélő 1/2" belső menetes hidraulikus csatlakozásokat használ.

A Galletti a DUCTIMAX sorozat csatlakozásait úgy tervezi, hogy a hőcserélő elforgatásával megfordíthatók legyenek, amikor a szerelési körülmények ezt lehetővé teszik, így nagyobb rugalmasságot biztosítva a telepítés során.

Kettős szívású centrifugál ventilátorok

A készülék kettős szívású centrifugál ventilátorokat használ előre hajlított lapátokkal.

A ventilátorok statikusan és dinamikusan kiegyensúlyozottak, és közvetlenül kapcsolódnak az elektromos motorhoz, csökkentve a rezgéseket és lehetővé téve a csatornás működéshez szükséges nyomás elérését.

A ventilátor villamos fogyasztása

A felvett teljesítmény a működési sebességtől függően változik:

• Minimális sebesség: 34 W.
• Közepes sebesség: 85 W.
• Maximális sebesség: 106 W.

A készülék névleges tápellátása 230 V egyfázisú, 50 Hz.

Zajszintek

A Galletti a 34-es modellre az alábbi összesített hangteljesítményt adja meg:

• Minimális sebesség: 39 dB(A).
• Közepes sebesség: 50 dB(A).
• Maximális sebesség: 54 dB(A).

A szívás és sugárzás együttesének megfelelő hangteljesítmény 37 / 48 / 52 dB(A), míg a befúvásnál 36 / 47 / 51 dB(A).

A helyiségben érzékelt zajszint a légcsatorna-hálózat kialakításától, a szigeteléstől, az álmennyezettől, a rácsoktól és a használati zónáktól való távolságtól függ.

Kompakt kialakítás álmennyezethez

A DUCTIMAX kifejezetten vízszintes, álmennyezetbe süllyesztett telepítésre lett kifejlesztve.

A szerkezet nagyon alacsony magasságú, ami megkönnyíti az elhelyezést ott, ahol a rendelkezésre álló függőleges tér korlátozott.

A 33-34 modellek fő méretei hozzávetőlegesen:

• Teljes szélesség: 968 mm.
• Mélység: 665 mm.
• Magasság: 250 mm.
• Súly: körülbelül 33 kg.

Horganyzott acél szerkezet

A fan-coil teherhordó szerkezete horganyzott acéllemezből készül.

A belső tér hő- és hangszigetelést tartalmaz, hogy csökkentse mind a hőveszteséget, mind a zaj átterjedését az álmennyezetre és a klimatizált térre.

Beépített kondenzvíz-tálca

A DUCTIMAX a szerkezetén belül tartalmazza a hűtési üzem során keletkező kondenzvíz összegyűjtésére szolgáló fő tálcát.

A Galletti a tálcát a leeresztési ponttal szemben pozitív nyomású helyzetben alakítja ki a kondenzátum elvezetésének megkönnyítésére.

Az ehhez a családhoz tartozó méretrajzon megadott leeresztő csatlakozás körülbelül 17 mm.

Telepítés légcsatornákon keresztül

Mivel rejtett fan-coilról van szó, a klimatizált levegő a készüléktől légcsatorna-hálózaton keresztül jut el a klimatizálandó zónákban elhelyezett rácsokhoz vagy diffúzorokhoz.

Ez a rendszer lehetővé teszi:

• A beltéri egység elrejtését az álmennyezetben.
• A helyiség vizuális terhelésének csökkentését.
• A befúvó és visszatérő rácsok helyének megválasztását.
• A levegőelosztás igazítását a belső építészeti kialakításhoz.
• Egy zóna klimatizálását megfelelően méretezett légcsatorna-hálózattal.

Elérhető légszűrők

A DUCTIMAX család regenerálható akril szálas szűrőrendszereket fogad el különböző osztályokban, a kiválasztott konfigurációtól és tartozékoktól függően.

A Galletti G2, G3 és G4 szűrőket kínál, lehetővé téve a szűrési szint projektigényekhez igazítását.

A szűrő meglétét és pontos osztályát a szállított konfiguráció szerint kell ellenőrizni, mivel a termékcsalád különböző változatokat és tartozékokat tartalmaz.

Széles tartozékválaszték

A DUCTIMAX számos tartozékkal egészíthető ki, hogy a készülék illeszkedjen a rendszer kialakításához:

• 3 utas szelepek működtetővel.
• Elektromechanikus vezérlések.
• Elektronikus, mikroprocesszoros vezérlések.
• MYCOMFORT és EVO vezérlések.
• Hőmérséklet- és páratartalom-érzékelők.
• Befúvó és szívó plénumok.
• Ø200 mm-es flexibilis csövekhez való csatlakozások.
• Egyenes és 90°-os idomok.
• Szívó- és befúvórácsok.
• Kiegészítő elektromos fűtőbetét.
• Kiegészítő kondenzvíz-tálcák.
• Szűrési tartozékok.

Ezek az elemek opcionálisnak tekintendők, kivéve, ha a szállítás kereskedelmi konfigurációja kifejezetten másként nem jelzi.

Eurovent tanúsítás

A DUCTIMAX termékcsalád Eurovent tanúsított teljesítménnyel rendelkezik.

A Galletti által megadott névleges légszállítási, rendelkezésre álló nyomás-, teljesítmény-, fogyasztási és hőtechnikai értékek a műszaki dokumentációban meghatározott vizsgálati feltételek szerint kerülnek közzétételre.

A Galletti DM34D1L0000030B műszaki jellemzői

• Márka: Galletti.
• Termékcsalád: DUCTIMAX.
• Kereskedelmi modell: 34D.
• Cikkszám: DM34D1L0000030B.
• Típus: közepes nyomású, csatornázható hidronikus fan-coil.
• Telepítés: vízszintes, álmennyezetbe.
• Konfiguráció: 2 csöves.
• Motor: többsebességes.
• Fokozatok száma: akár 7.
• Tanúsított referencia sebességek: 1 / 6 / 7.
• Tápellátás: 230 V / 1 fázis / 50 Hz.
• Névleges légszállítás: 195 / 360 / 402 m³/h.
• Rendelkezésre álló statikus nyomás: 19 / 50 / 63 Pa.
• Felvett villamos teljesítmény: 34 / 85 / 106 W.
• Teljes hűtőteljesítmény: 1,57 / 2,69 / 2,96 kW.
• Érzékelhető hűtőteljesítmény: 1,07 / 1,86 / 2,03 kW.
• Fűtőteljesítmény: 1,59 / 2,80 / 3,10 kW.
• Vízáram hűtésben: 274 / 476 / 527 l/h.
• Nyomásveszteség hűtésben: 3 / 7 / 9 kPa.
• Vízáram fűtésben: 276 / 488 / 538 l/h.
• Nyomásveszteség fűtésben: 2 / 6 / 8 kPa.
• Fő hőcserélő sorainak száma: 4.
• Hőcserélő anyaga: rézcsövek és alumínium lamellák.
• Hidraulikus csatlakozások: 1/2" belső menetes.
• Ventilátorok: kettős szívású centrifugál.
• Összes hangteljesítmény: 39 / 50 / 54 dB(A).
• Közelítő szélesség: 968 mm.
• Mélység: 665 mm.
• Magasság: 250 mm.
• Súly: körülbelül 33 kg.
• Kondenzvíz-elvezetés: körülbelül 17 mm.
• Teljesítménytanúsítás: Eurovent.

Kompakt közepes nyomású fan-coil légcsatornás klimatizáláshoz

A Galletti DUCTIMAX 34D DM34D1L0000030B a mindössze 250 mm magas kialakítást 7 fokozatú motorral, 4 soros hőcserélővel és akár 63 Pa rendelkezésre álló nyomással ötvözi, különösen alkalmas megoldást kínálva álmennyezetbe rejtett hidronikus telepítésekhez.

A különböző sebességszintek közötti légszállítás-igazítás lehetősége lehetővé teszi a hőtechnikai teljesítmény, a rendelkezésre álló nyomás és a működési zaj egyensúlyba hozását a csatornarendszer jellemzői szerint. A Galletti jelenlegi névleges feltételei mellett akár 2,96 kW hűtési és 3,10 kW fűtési teljesítménnyel sokoldalú egység lakossági és tercier vízalapú klimatizálási projektekhez.
