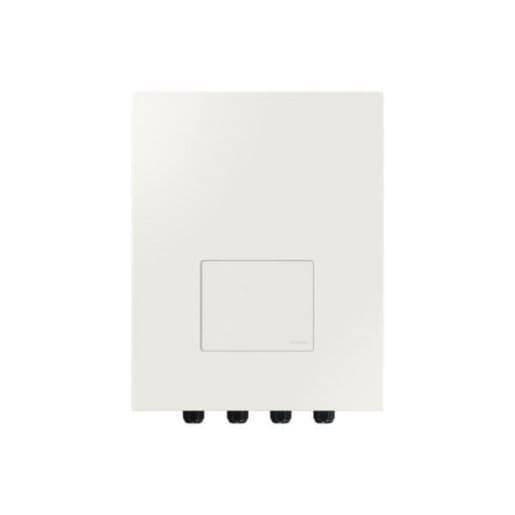

Samsung MIM-E03CN kaszkád vezérlőkészlet

A Samsung MIM-E03GN egy speciális vezérlőkészlet, amelyet a Samsung EHS Mono kültéri egységek – beépített keringetőszivattyú nélküli – kaszkádrendszerbe történő integrálásához fejlesztettek. A Samsung MCM-D3E0N központi kaszkádvezérlővel együtt működik, és lehetővé teszi, hogy minden kompatibilis kültéri egység kommunikáljon és összehangoltan működjön nagy teljesítményű fűtési, hűtési és használati melegvíz-rendszerekben.

A Samsung előírja, hogy minden olyan kompatibilis kültéri egységhez, amely vezérlőkészletet igényel, egy MIM-E03GN egységet kell telepíteni. Ezzel az architektúrával a kaszkádrendszer akár 8 EHS Mono hőszivattyút is kezelhet, és elérheti a 128 kW maximális összteljesítményt, így különösen alkalmas társasházakhoz, nagy alapterületű lakóingatlanokhoz és nagyobb hőigényű kereskedelmi alkalmazásokhoz.

Speciális készlet Samsung EHS kaszkádrendszerekhez

A MIM-E03GN kifejezetten a Samsung új kaszkádvezérlő rendszeréhez készült. Feladata, hogy a kompatibilis, beépített szivattyú nélküli EHS Mono kültéri egységek vezérlőfelületeként szolgáljon, lehetővé téve azok csatlakoztatását a fő MCM-D3E0N vezérlőhöz.

A Samsung egyértelműen jelzi, hogy a MIM-E03GN a kaszkádrendszerhez csatlakoztatott kültéri egységekhez dedikált készlet, és ebben a konfigurációban más vezérlőkészletek nem használhatók helyettesítőként.

Akár 8 hőszivattyú és 128 kW teljesítmény

A MCM-D3E0N kaszkádvezérlővel együtt használva a rendszer akár 8 Samsung EHS Mono kültéri egységet is képes kezelni. Akár 16 kW-os egységekkel a telepítés maximális együttes kapacitása elérheti a 128 kW-ot.

Ez a moduláris kialakítás lehetővé teszi, hogy a rendelkezésre álló teljesítmény igazodjon az épület hőigényéhez. A rendszer a kereslet függvényében összehangolja a különböző hőszivattyúk működését, így nem szükséges minden egységnek egyszerre működnie, ha arra nincs szükség.

Moduláris működés és terhelésmegosztás

A Samsung kaszkádmegoldása úgy lett kialakítva, hogy a teljes kapacitást a fűtési, hűtési vagy használati melegvíz-igényhez igazítsa. A fő vezérlő koordinálja a csatlakoztatott kültéri egységeket, és elosztja közöttük a terhelést, hogy a termelés megfeleljen a rendszer igényeinek.

A Samsung lehetővé teszi különböző teljesítményű kültéri egységek kombinálását, amennyiben azok ugyanahhoz a terméktípushoz tartoznak. Például egy EHS Mono R290 rendszerben ugyanazon család különböző kapacitásai is kombinálhatók.

Nem megengedett egyazon kaszkádban különböző, egymással nem kompatibilis termékcsaládok keverése. Az egységek kiválasztását a Samsung kombinációs táblázatai és műszaki utasításai szerint kell elvégezni.

Különböző EHS Mono sorozatokkal kompatibilis

A Samsung kaszkádrendszer több EHS Mono hőszivattyúcsaládot is támogat. A MIM-E03GN a kompatibilis egységeknél használatos, amelyekhez egyedi vezérlőkészlet szükséges a központi vezérlőhöz való csatlakozáshoz.

• Samsung EHS Mono R32: a MIM-E03GN segítségével kompatibilis a kaszkádrendszerrel, modelltől függően.
• Samsung EHS Mono HT Quiet: a MIM-E03GN segítségével kompatibilis a kaszkádrendszerrel.
• Samsung EHS Mono R290: a MIM-E03GN segítségével kompatibilis a beépített szivattyú nélküli változatoknál.
• Samsung EHS Mono R290 beépített szivattyúval: nem igényel MIM-E03GN-t.

A Samsung szerint a beépített szivattyúval rendelkező R290 Mono egységek a vezérlőkészlet nélkül is csatlakoztathatók a kaszkádrendszerhez, mivel a szükséges komponensek integrálva vannak bennük.

Szükséges MCM-D3E0N fővezérlő

A MIM-E03GN önmagában nem az installáció fő vezérlője. Feladata egyetlen kültéri egység csatlakoztatása a kaszkádrendszerhez. Az egész rendszer globális vezérléséért a Samsung MCM-D3E0N felel, amely központi vezérlőként működik.

Több, beépített szivattyú nélküli kültéri egységet tartalmazó telepítésnél minden hőszivattyúhoz egy MIM-E03GN szükséges, míg egyetlen MCM-D3E0N koordinálja az egész rendszert.

Fűtés, hűtés és HMV

A Samsung EHS Cascade rendszer fűtési, hűtési és használati melegvíz-termelési feladatokra is alkalmas. Ez lehetővé teszi, hogy több hőszivattyú egyetlen összehangolt rendszerként működjön, és működésük az épület hőigényéhez igazodjon.

A kaszkádvezérlő emellett két különálló fűtési zóna kezelésére is képes, és más hőforrások integrálását is támogatja hibrid rendszerek kialakításához, amennyiben a projekt megfelel a Samsung által előírt feltételeknek és hidraulikai sémáknak.

Nagyobb üzembiztonság

Több hőszivattyúból álló kaszkádrendszer moduláris architektúrát kínál egyetlen nagy teljesítményű géphez képest. A Samsung úgy tervezte a rendszert, hogy bizonyos egységhibák esetén a vezérlő le tudja választani a hibás egységet, és a többi rendelkezésre álló egységet működésben tartsa.

Ez a stratégia lehetővé teszi a hőtermelési kapacitás fenntartását, amíg a hibás egységet átvizsgálják, és különösen előnyös olyan épületekben, ahol a fűtés vagy a használati melegvíz-termelés kiemelten fontos.

Modbus és csatlakoztatott rendszerek integrációja

A MIM-E03GN-nel együtt használt MCM-D3E0N központi vezérlő Modbus kommunikációra képes, így megkönnyíti a külső épületfelügyeleti és vezérlőrendszerekkel való integrációt.

A kaszkádplatform a Samsung által megadott firmware-verziókban EHS Cloud és SmartThings kompatibilitást is kínál. Ezek a funkciók a kaszkádvezérlő rendszerhez tartoznak, és a telepítés konfigurációjától függően internetkapcsolatot, Samsung-fiókot és további kommunikációs komponenseket igényelhetnek.

Beépített áramlásérzékelő

A MIM-E03GN csomag tartalmaz egy 1,5 méteres kábellel ellátott áramlásérzékelőt. Ez az elem lehetővé teszi a kültéri egységhez kapcsolódó vízáramlás ellenőrzését, és a hőszivattyú kaszkád hidraulikai rendszerbe történő megfelelő integrálásához szükséges komponensek részét képezi.

A készlet a hidraulikai integrációhoz szükséges csőcsatlakozókat, valamint rögzítőelemeket és tömítéseket is tartalmaz.

A Samsung MIM-E03GN csomag tartalma

• Vezérlőkészlet: Samsung MIM-E03GN.
• Áramlásérzékelő: 1 db, 1,5 m kábelhosszal.
• Jobb oldali csőcsatlakozó: külső Ø 28 mm, 1 db.
• Bal oldali csőcsatlakozó: külső Ø 28 mm, 1 db.
• Rögzítőelemek: 2 db.
• O-gyűrűk: 2 db.

Méretek és tápellátás

A MIM-E03GN fali kivitelű, 380 x 480 x 150 mm méretű és körülbelül 6,7 kg nettó tömegű. Tápellátása egyfázisú, 230 V, 50 Hz.

A rendszerrel való kommunikációhoz speciális vezérlőkábelezést használ, amelyet a Samsung telepítési kézikönyvében megadott keresztmetszetek, nyomvonalak és követelmények betartásával kell kiépíteni.

A Samsung MIM-E03GN műszaki jellemzői

• Márka: Samsung.
• Referencia: MIM-E03GN.
• Típus: vezérlőkészlet EHS kaszkádrendszerhez.
• Alkalmazás: kompatibilis Samsung EHS Mono kültéri egységek beépített szivattyú nélkül.
• Kompatibilis fővezérlő: MCM-D3E0N.
• Szükséges készletek száma: 1 minden olyan kompatibilis kültéri egységhez, amely Control Kit-et igényel.
• Kültéri egységek maximális száma kaszkádvezérlőnként: 8.
• A kaszkádrendszer maximális kapacitása: akár 128 kW 8 darab 16 kW-os egységgel.
• Tápellátás: egyfázisú, 230 V, 50 Hz.
• Megadott kommunikációs kábel keresztmetszete: 0,75 mm².
• A MIM-E03GN által közvetlenül kezelt egységek száma: 1.
• Áramlásérzékelő: tartozék.
• Az áramlásérzékelő kábelének hossza: 1,5 m.
• Tartozék hidraulikus csatlakozók: 2 x külső Ø28 mm.
• Méretek: 380 x 480 x 150 mm.
• Nettó tömeg: körülbelül 6,7 kg.
• Telepítés: fali.

Kompatibilitás a kaszkádrendszeren belül

A Samsung meghatározza, hogy egyetlen MCM-D3E0N vezérlőhöz legfeljebb nyolc kültéri egység csatlakoztatható. Az alkalmazott egységeknek ugyanahhoz a termékcsaládhoz kell tartozniuk, bár azon belül különböző teljesítmények is használhatók.

Például egyazon telepítésen belül kombinálhatók különböző, kompatibilis EHS Mono R290 teljesítmények, de az R290, R32 és HT Quiet egységek nem keverhetők szabadon egyetlen kaszkádban.

A beépített keringetőszivattyúval rendelkező Samsung EHS Mono R290 egységek közvetlenül is működhetnek a kaszkádvezérlővel, és nem igénylik a MIM-E03GN-t. Ezzel szemben a beépített szivattyú nélküli kompatibilis egységek ezt a készletet használják egyedi interfészként a rendszerhez.

Megoldás nagy teljesítményű aerotermikus rendszerekhez

A Samsung MIM-E03GN lehetővé teszi, hogy több kompatibilis EHS Mono hőszivattyú a MCM-D3E0N vezérlőn keresztül összehangolt, moduláris rendszerré váljon. Ez az architektúra akár 128 kW teljesítményt is lehetővé tesz nyolc egységgel, fokozatosan igazítja a teljesítményt a hőigényhez, és nagyobb rugalmasságot biztosít, mint egyetlen nagy kapacitású egységre épülő megoldás.

Jellemzői miatt különösen alkalmas társasházakhoz, kereskedelmi alkalmazásokhoz és központi aerotermikus projektekhez, ahol több Samsung EHS Mono hőszivattyú kombinálása szükséges.

Fontos: a MIM-E03GN egy egyedi vezérlőkészlet a kaszkádrendszerhez, és nem helyettesíti a fő MCM-D3E0N vezérlőt. A telepítés megtervezése előtt minden kültéri egység pontos kompatibilitását ellenőrizni kell. A jelenlegi Samsung dokumentáció szerint a ClimateHub és a Hydro Unit nem kompatibilis ezzel a kaszkádmegoldással.
