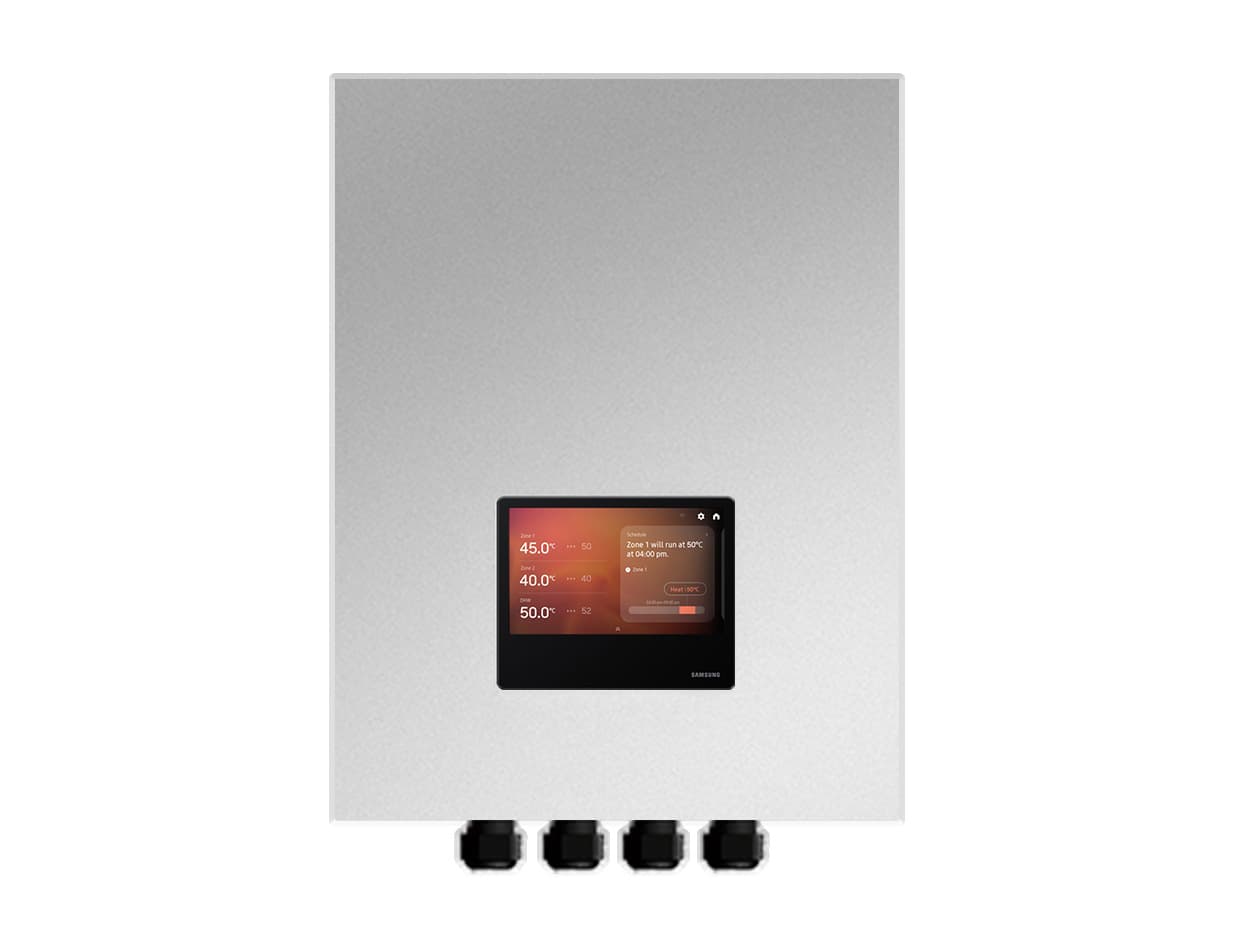

Samsung MCM-D3E0N kaszkád vezérlő

A Samsung MCM-D3E0N kaszkádvezérlő több levegő-víz hőszivattyúból álló rendszerek egyetlen vezérlőegységről történő kezelésére készült, Samsung EHS Mono készülékekhez. Lehetővé teszi 2 és 8 kültéri egység csatlakoztatását, és akár 128 kW összteljesítmény elérését, így különösen alkalmas társasházakhoz, kereskedelmi épületekhez, közösségi rendszerekhez és nagy fűtési, hűtési és használati melegvíz-igényű projektekhez.

A vezérlő automatikusan elosztja a hőigényt a csatlakoztatott hőszivattyúk között, és mindig csak a szükséges számú egységet működteti. Emellett tartalmaz egy 7 hüvelykes AI Home érintőképernyőt, WiFi-kapcsolatot, Samsung SmartThings integrációt, energiafelügyeletet és akár két fűtési zóna vezérlését is.

Kaszádvezérlés akár 8 Samsung EHS hőszivattyúhoz

A Samsung MCM-D3E0N fő feladata, hogy több EHS Mono kültéri egységet egyetlen hőtechnikai rendszerként koordináljon.

A rendszer legfeljebb 8 hőszivattyú egyetlen vezérlőhöz történő csatlakoztatását támogatja. A Samsung azonos teljesítményű egységekből álló rendszereket, valamint különböző teljesítményű kombinációkat is támogat, amennyiben azok ugyanabba a kompatibilis termékcsaládba tartoznak.

Nyolc darab 16 kW-os egységgel a rendszer akár 128 kW összteljesítményt is elérhet, így a Samsung hőszivattyús technológia olyan projektekben is alkalmazható, ahol a hőigény jelentősen meghaladja egyetlen lakossági rendszer kapacitását.

Automatikus vezérlés a hőigény alapján

A vezérlő folyamatosan elemzi az épület fűtési, hűtési és használati melegvíz-igényét, és ehhez igazítja az aktív hőszivattyúk számát.

Ha a hőigény nő, a rendszer fokozatosan több egységet kapcsolhat be. Ha csökken, csökkenti az aktív egységek számát, hogy elkerülje a felesleges működtetést.

Ez a stratégia lehetővé teszi, hogy a rendszer mindig a valós igényhez igazodó kapacitással működjön, és hatékonyabban használja ki a több hőszivattyúból álló telepítést.

Üzemórák kiegyenlítése

A Samsung MCM-D3E0N a kültéri egységek üzemóráinak elosztását is kezeli.

A használat kiegyenlítése érdekében a vezérlő előnyben részesítheti a legkevesebb üzemórát gyűjtött egység indítását, és leállíthatja a legtöbbet használt egységet.

Ez a logika segít elosztani a munkát a kaszkád különböző hőszivattyúi között, ahelyett hogy mindig ugyanazok az egységek működnének.

Folyamatos működés egy egység hibája esetén

A kaszkádrendszer nagyobb üzembiztonságot is nyújt. Ha az egyik hőszivattyúnál hiba lép fel, a rendszer képes azonosítani az érintett egységet, és a többi rendelkezésre álló berendezéssel tovább működni.

Így egyetlen meghibásodás nem feltétlenül jelenti a teljes hőtechnikai rendszer leállását, ami különösen fontos olyan épületeknél, ahol folyamatos fűtésre vagy HMV-ellátásra van szükség.

Fűtés, hűtés és használati melegvíz

A kaszkádvezérlő többféle hőtechnikai igény kezelésére alkalmas a Samsung EHS rendszerekben:

• Fűtés.
• Hűtés.
• Használati melegvíz (HMV) előállítása.
• Két fűtési zóna vezérlése.

Ez lehetővé teszi, hogy ugyanaz a vezérlőrendszer olyan projektekben is használható legyen, ahol a klimatizálás és a melegvíz-termelés több levegő-víz hőszivattyúval történik.

Két fűtési zóna vezérlése

Az MCM-D3E0N két különálló zóna kezelésére képes, így különböző hidraulikus körökkel vagy eltérő hőmérséklet-igényekkel rendelkező rendszerek is kialakíthatók.

A vezérlő zónaszivattyúkat és keverőszelepeket is kezelhet, hogy a hidraulikai működést a tervezett rendszerkialakítás szerint koordinálja.

Ez különösen hasznos például padlófűtést és más hőleadókat kombináló rendszerekben, illetve olyan épületrészeknél, ahol eltérő működési feltételek szükségesek.

7 hüvelykes AI Home érintőképernyő

A vezérlő egy 7 hüvelykes AI Home érintőképernyővel rendelkezik, amely grafikus felületet biztosít a rendszer kezeléséhez és felügyeletéhez.

A kijelzőn elérhetők a működési információk, hőmérsékletek, üzemmódok, időprogramok és az EHS rendszerhez kapcsolódó különböző paraméterek.

Az интерфész egyetlen ponton teszi lehetővé egy több hőszivattyúból és különböző hidraulikus körökből álló rendszer központi vezérlését.

Beépített WiFi és Samsung SmartThings

Az MCM-D3E0N WiFi-kapcsolattal rendelkezik, és integrálható a Samsung SmartThings ökoszisztémába.

Samsung-fiókkal és kompatibilis WiFi-kapcsolattal a felhasználó regisztrálhatja a rendszert a SmartThings-ben, és csatlakoztatott felügyeleti és vezérlési funkciókat használhat.

A Samsung a vezérlőhöz 2,4 GHz-es WiFi-hálózat használatát írja elő.

Energiafogyasztás felügyelete

A rendszer lehetővé teszi a telepítés és a csatlakoztatott kültéri egységek energiafogyasztásával kapcsolatos információk megtekintését.

Az energiafelügyelet segít elemezni a kaszkádrendszer működését, és ellenőrizni, hogyan oszlik meg a terhelés a különböző hőszivattyúk között.

A SmartThings kapcsolaton keresztül további, a rendszerhez illeszkedő energia-megjelenítési és beállítási funkciók is használhatók.

Időprogramozás

A vezérlő üzemidő-programok beállítását teszi lehetővé, hogy a rendszer igazodjon az épület időbeosztásához és hőigényéhez.

Megadhatók működési időszakok és beállítási értékek, hogy csökkenthető legyen a felesleges klimatizálás, amikor bizonyos zónák vagy rendszerek nem igényelnek szolgáltatást.

Otthonon kívül mód

Funkciói között szerepel az Otthonon kívül mód, amely a távollét idején csökkentett hőmérsékleten tartja a fűtést.

Ez a funkció hasznos az épület minimális védelmi hőmérsékletének fenntartásához anélkül, hogy a rendszer a megszokott komfortparaméterekkel működne.

Csendes mód

A rendszer csendes módot is kínál, amellyel a hőszivattyúk működése a zajterhelés csökkentéséhez igazítható.

Elérhetősége és működése a csatlakoztatott EHS kültéri egységektől és az üzembe helyezés során elvégzett beállításoktól függ.

Fotovoltaikus termelés és Smart Grid kezelése

A vezérlő PV Ready és Smart Grid Ready funkciókkal rendelkezik, így a hőtermelés beilleszthető az épület energiairányítási stratégiájába.

Megfelelően konfigurált rendszerekben a rendelkezésre álló napenergia vagy bizonyos külső jelek felhasználhatók a hőszivattyú működésének igazítására, hogy a rendelkezésre álló energia hatékonyabban hasznosuljon.

Szivattyúk, szelepek és segédberendezések vezérlése

A kültéri egységek kezelése mellett az MCM-D3E0N különböző hidraulikus és segédkomponensek vezérlésére is alkalmas egy EHS rendszerben.

A kialakítástól függően vezérelhet vagy vezérlőjelet adhat az alábbi elemekhez:

• Primer szivattyúk.
• Szekunder szivattyúk.
• Zónakör szivattyúk.
• 2- és 3-járatú szelepek.
• Keverőszelepek.
• Fűtési rásegítő fűtőbetét.
• HMV rásegítő fűtőbetét.
• Rásegítő kazán.
• Hőmérséklet-érzékelők.

A konkrét konfiguráció a projekt hidraulikai kialakításától függ, és a Samsung által meghatározott sémák és paraméterek szerint kell elvégezni.

Mellékelt hőmérséklet-érzékelők

A vezérlő különböző hidraulikus hőmérsékletek felügyeletére szolgáló érzékelőkkel kerül szállításra.

A Samsung dokumentációja olyan érzékelőket tartalmaz, amelyek a tartály hőmérsékletét, a víz be- és kilépő hőmérsékletét, valamint a kaszkádrendszer megfelelő vezérléséhez szükséges további mérési pontokat figyelik.

Kompatibilitás a Samsung EHS Mono rendszerekkel

Az MCM-D3E0N kifejezetten a Samsung EHS Mono hőszivattyús rendszerekhez készült.

A Samsung több kompatibilis családdal való használatot is támogat, többek között:

• EHS Mono R32.
• EHS Mono HT Quiet.
• EHS Mono R290.
• EHS Mono R290 beépített szivattyúval.

Az ugyanazon kaszkádba csatlakoztatott egységeknek ugyanabba a terméktípusba kell tartozniuk. Nem szabad különböző, egymással nem kompatibilis családokat egyetlen kaszkádban keverni.

Ugyanazon kompatibilis családon belül különböző teljesítmények kombinálása lehetséges; például a Mono R290 sorozat eltérő teljesítményű egységei is együtt használhatók.

MIM-E03GN Control Kit a kültéri egységtől függően

Bizonyos EHS Mono konfigurációkban minden kültéri egységhez egy Samsung MIM-E03GN Control Kit telepítése szükséges a kaszkád kommunikációjához és vezérléséhez.

A Samsung szerint a beépített szivattyúval rendelkező EHS Mono R290 modellek a kaszkádmegoldásban a MIM-E03GN nélkül is működhetnek, míg más kompatibilis családokhoz a megfelelő vezérlőkészlet szükséges.

A tartozék szükségességét mindig a projektben kiválasztott hőszivattyúk pontos típusa alapján kell ellenőrizni.

Egyfázisú tápellátás

A vezérlő 220-240 V / 50 Hz tápellátást használ.

Az elektromos bekötést, a védelmeket és a kábelezést a Samsung telepítési kézikönyve és az alkalmazandó előírások szerint kell méretezni és kivitelezni.

A Samsung MCM-D3E0N méretei

A vezérlő nettó mérete 380 mm szélesség, 480 mm magasság és 150 mm mélység.

A Samsung jelenleg 7,3 kg nettó tömeget ad meg. A csomagolás mérete 445 x 605 x 250 mm, a bruttó tömeg pedig körülbelül 11,4 kg.

A Samsung MCM-D3E0N műszaki adatai

• Márka: Samsung.
• Referencia: MCM-D3E0N.
• Típus: kaszkádvezérlő levegő-víz hőszivattyúhoz.
• Kompatibilis sorozat: Samsung EHS Mono.
• Kültéri egységek száma: 2-től 8-ig.
• Maximális rendszerkapacitás: akár 128 kW.
• Fűtés: igen.
• Hűtés: igen.
• HMV-termelés: igen.
• Két zóna vezérlése: igen.
• Automatikus kaszkádkezelés: igen.
• Üzemórák kiegyenlítése: igen.
• Részleges működés egy egység hibája esetén: igen, a rendszer konfigurációjától függően.
• Kijelző: AI Home érintőképernyő.
• Kijelző mérete: 7 hüvelyk.
• Beépített WiFi: igen.
• SmartThings: kompatibilis.
• WiFi hálózat: 2,4 GHz.
• Energiafelügyelet: igen.
• Időprogramozás: igen.
• Otthonon kívül mód: igen.
• Csendes mód: igen.
• PV Ready: igen.
• Smart Grid Ready: igen.
• Hidraulikus szivattyúk vezérlése: igen, konfigurációtól függően.
• Szelepek vezérlése: igen, konfigurációtól függően.
• Rásegítő fűtőbetétek vezérlése: igen.
• Rásegítő kazán vezérlése: konfigurációtól függően elérhető.
• Tápellátás: 220-240 V / 50 Hz.
• Nettó méretek: 380 x 480 x 150 mm.
• Nettó tömeg: 7,3 kg.
• Csomagolási méretek: 445 x 605 x 250 mm.
• Bruttó tömeg: 11,4 kg.
• Szín: selyemszürke.

Központi vezérlés nagy teljesítményű EHS rendszerekhez

A Samsung MCM-D3E0N lehetővé teszi, hogy az EHS Mono hőszivattyúk egyedi telepítésen túlmutatóan, akár nyolc egységet egyetlen hőtermelő rendszerként koordináljon.

Az automatikus igénykezelés, az üzemórák kiegyenlítése, az akár 128 kW teljesítmény elérése, valamint a fűtés, hűtés, HMV és két zóna vezérlése különösen alkalmassá teszi közösségi rendszerekhez és professzionális projektekhez.

A 7 hüvelykes AI Home, a WiFi, a SmartThings, az energiafelügyelet, valamint a fotovoltaikus és Smart Grid integrációs funkciók révén a Samsung EHS kaszkádrendszer működése és energiafelügyelete is központilag kezelhető.
