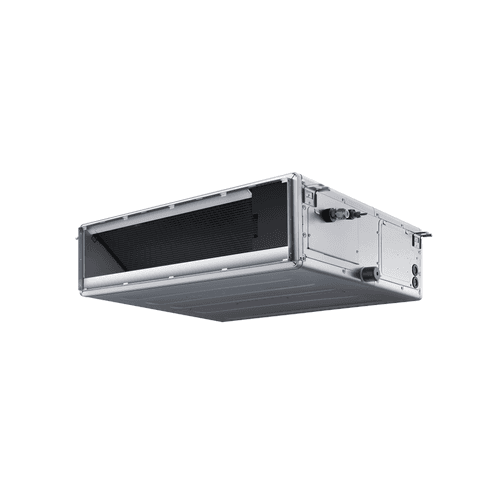

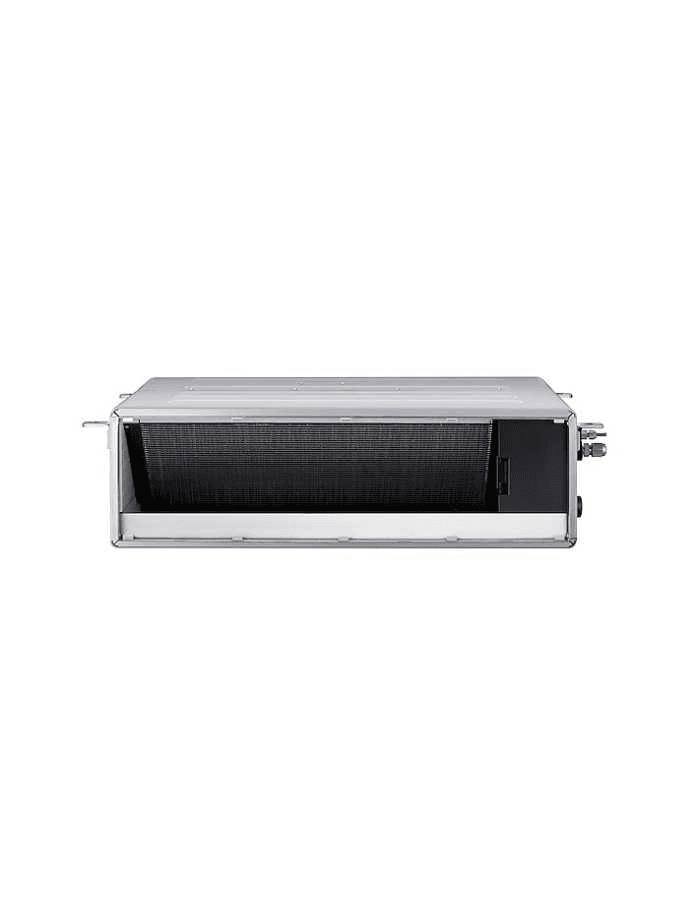

Samsung EHS TDM Plus 7,1 kW beltéri légcsatornás hőszivattyús egység

A Samsung EHS TDM Plus AE071ANMPEH/EU csatornás beltéri egység légcsatornás levegőelosztással történő helyiséghűtésre és -fűtésre lett tervezve, miközben a süllyesztett mennyezet felett rejtve marad. 7,1 kW névleges hűtőteljesítményt és 8,0 kW névleges fűtőteljesítményt kínál, és a Samsung TDM Plus rendszer része, amely lehetővé teszi a levegő-levegő és a levegő-víz klímarendszerek kombinálását egyetlen telepítésen belül.

Közepes nyomású csatornás kialakítása, az Auto ESP funkció és a legfeljebb 147,1 Pa-ig szabályozható külső statikus nyomás megkönnyíti a különböző jellemzőjű légcsatorna-hálózatokhoz való illesztést. Emellett kétféle levegővisszatérési lehetőséget kínál, alsó vagy hátsó visszatéréssel, beépített kondenzvíz-szivattyúval és mindössze 27 dB(A) minimális zajszinttel rendelkezik.

A Samsung AE071ANMPEH/EU fő jellemzői

• Márka: Samsung.
• Széria: EHS TDM Plus.
• Referencia: AE071ANMPEH/EU.
• Típus: közepes nyomású csatornás beltéri egység.
• Működés: hőszivattyú.
• Névleges hűtőteljesítmény: 7,1 kW.
• Névleges fűtőteljesítmény: 8,0 kW.
• Tápellátás: egyfázisú, 220-240 V, 50 Hz.
• Légszállítás: 21 / 18 / 13 m³/perc magas, közepes és alacsony fokozaton.
• Külső statikus nyomás: 0 / 29,42 / 147,10 Pa.
• Auto ESP funkció: igen.
• Hangnyomás: 36 / 32 / 27 dB(A).
• Hangteljesítmény: 57 dB(A).
• Kondenzvíz-szivattyú: beépített.
• Levegőbemenet: alsó vagy hátsó.
• Ventilátor: Sirocco típusú.
• Rendszer hűtőközege: R410A.
• Elektronikus expanziós szelep: beépített.
• Méretek: 850 x 250 x 700 mm.
• Nettó tömeg: 27,9 kg.

Beltéri egység Samsung EHS TDM Plus rendszerekhez

Az AE071ANMPEH/EU a Samsung EHS TDM Plus termékcsalád része, amelyet úgy terveztek, hogy egyetlen megoldásban kombinálja a levegős és a hidraulikus klímarendszert. Ez a csatornás egység a rendszer levegő-levegő oldalához tartozik, és légcsatorna-hálózaton keresztül közvetlenül képes temperálni a helyiségeket.

Megfelelően konfigurált TDM Plus telepítés esetén a rendszer kombinálhat levegős beltéri egységeket padlófűtésre, fan coilokra, kompatibilis radiátorokra vagy használati melegvíz előállítására szolgáló hidraulikus körrel, a többi beépített komponens függvényében.

7,1 kW hűtésben és 8,0 kW fűtésben

A készülék 7,1 kW névleges hűtőteljesítményt biztosít, ami körülbelül 24 200 BTU/h-nak felel meg, valamint 8,0 kW névleges fűtőteljesítményt.

Ezek a teljesítmények közepes vagy nagyobb helyiségekben is alkalmassá teszik lakossági vagy kereskedelmi projektekhez, feltéve, hogy a szükséges teljesítményt előzetesen kiszámították a felület, a hőszigetelés, a tájolás, a belső hőterhelések és az éghajlati viszonyok figyelembevételével.

Közepes nyomású csatornás kialakítás

A Samsung ezt a modellt közepes nyomású csatornás egységként határozza meg. Ez a kialakítás lehetővé teszi a nagyobb nyomásveszteségek leküzdését, mint az alacsony nyomású készülékek esetében, és nagyobb rugalmasságot biztosít a befúvó- és visszatérő légcsatorna-hálózat tervezésénél.

A külső statikus nyomás 0 és 147,10 Pa között állítható, a szabványos érték körülbelül 29,42 Pa. Ez megkönnyíti a ventilátor működésének igazítását a szűrők, rácsok és légcsatornák tényleges ellenállásához.

Auto ESP az automatikus statikus nyomásbeállításhoz

Az Auto ESP funkció automatikusan optimalizálja a külső statikus nyomást és a készülék légszállítását. A Samsung ezt a funkciót a közepes nyomású csatornás egységek üzembe helyezésének megkönnyítésére és a ventilátor telepítési jellemzőkhöz való igazítására fejlesztette ki.

A megfelelő nyomásbeállítás segít fenntartani a megfelelő légmennyiséget a különböző befúvónyílásoknál, és elkerülni mind az elégtelen légáramlást, mind a túl nagy légsebességet, amely zajt okozhat.

Az automatikus beállítás mellett a külső statikus nyomás kompatibilis vezérlővel is konfigurálható.

Akár 21 m³/perc légszállítás

A készülék Sirocco típusú ventilátorral rendelkezik, három fő működési fokozattal. A Samsung a következő légszállítási értékeket adja meg:

• Magas fokozat: 21 m³/perc.
• Közepes fokozat: 18 m³/perc.
• Alacsony fokozat: 13 m³/perc.

A légszállítás és a statikus nyomás kombinációja lehetővé teszi a klimatizált levegő elosztását különböző ágakon és rácsokon keresztül, feltéve, hogy a légcsatorna-hálózat megfelelően van méretezve és beszabályozva.

Alsó vagy hátsó levegőbemenet

A Samsung AE071ANMPEH/EU lehetővé teszi a levegővisszatérést az egység alsó vagy hátsó részéről. Ez a kettős lehetőség nagyobb rugalmasságot biztosít a telepítés során, különösen akkor, ha a rendelkezésre álló hely a süllyesztett mennyezetben korlátozott.

A szerelő a készülék elhelyezése, a visszatérő rácsok pozíciója és a légcsatorna-hálózat kialakítása alapján választhatja ki a legmegfelelőbb konfigurációt.

Mindössze 250 mm magasság

A készülék magassága csupán 250 mm, ami megkönnyíti a beépítését olyan álmennyezetekbe, ahol korlátozott a szerelési tér. Teljes méretei:

• Szélesség: 850 mm.
• Magasság: 250 mm.
• Mélység: 700 mm.
• Nettó tömeg: 27,9 kg.

Mivel teljesen rejtve marad a mennyezet mögött, csak a kiválasztott rácsok vagy befúvók láthatók, így a helyiség esztétikus, letisztult megjelenésű marad.

Csendes működés 27 dB(A)-tól

A Samsung ennél a beltéri egységnél 36 / 32 / 27 dB(A) hangnyomásszintet ad meg magas, közepes és alacsony fokozaton.

A 27 dB(A) minimális érték lehetővé teszi a használatát olyan helyiségekben, ahol fontos az akusztikai komfort, például lakásokban, hálószobákban, irodákban, tárgyalókban vagy szállodai szobákban, feltéve, hogy a légcsatorna-hálózat és a rácsok megfelelően vannak kialakítva.

A Samsung által megadott hangteljesítmény 57 dB(A).

Beépített kondenzvíz-szivattyú

Az AE071ANMPEH/EU alapfelszereltségként kondenzvíz-szivattyút tartalmaz, amely megkönnyíti a hűtés közben keletkező kondenzvíz elvezetését.

A kondenzvíz kivezetése VP25 csatlakozást használ, körülbelül 25 mm külső és 20 mm belső átmérővel. A kondenzvízcsövet a Samsung által előírt lejtések, magasságok és feltételek betartásával kell telepíteni.

R410A hűtőközeg

Ez az egység olyan Samsung EHS TDM Plus rendszerekben való működésre készült, amelyek R410A hűtőközeget használnak. A hűtőközeg a rendszer különböző egységei között a megfelelő hűtőköri csatlakozásokon keresztül áramlik.

Az AE071ANMPEH/EU egy EEV elektronikus expanziós szelepet is tartalmaz, amely a működési feltételeknek megfelelően szabályozza a beltéri hőcserélőn átáramló hűtőközeg mennyiségét.

Hűtőköri csatlakozások

A Samsung ehhez az egységhez a következő csőméreteket adja meg:

• Folyadékvezeték: 9,52 mm (3/8").
• Gázvezeték: 15,88 mm (5/8").

A csövek végleges méretezését, a maximális hosszokat, szintkülönbségeket és a hűtőközeg mennyiségét a TDM Plus kültéri egység és a teljes rendszerkonfiguráció alapján kell ellenőrizni.

A beltéri egység villamos fogyasztása

A beltéri egység egyfázisú, 220-240 V, 50 Hz tápellátást használ. A Samsung 110 W névleges villamos fogyasztást ad meg mind hűtés, mind fűtés esetén, amely elsősorban a ventilátor és az egység belső komponenseinek működéséhez kapcsolódik.

A hideg vagy meleg előállításához szükséges villamos teljesítmény elsősorban a rendszer kültéri egységétől függ, és ezt a 110 W-os belső fogyasztást nem szabad összekeverni a teljes klímarendszer fogyasztásával.

Opcionális SPi ionizáló készlet

A Samsung lehetővé teszi az egység kiegészítését egy opcionális SPi plazmaionizáló készlettel. Ez a tartozék a beltéri levegő kezelésének javítására szolgál aktív ionok létrehozásával.

Az SPi készlet nem része az AE071ANMPEH/EU alapfelszereltségének, és külön kell megvásárolni, illetve telepíteni, ha a projekt ezt a funkciót igényli.

Rejtett, csatornás telepítés

A csatornás klímarendszer lehetővé teszi a klimatizált levegő több zónába vagy befúvási pontra történő elosztását úgy, hogy a készülék teljesen rejtve marad. A rácsok és befúvók a projekt esztétikai és légelosztási igényei szerint választhatók ki.

A megfelelő működéshez helyesen kell méretezni a légcsatorna-szakaszokat, a nyomásveszteségeket, az egyes ágak légmennyiségét, a légsebességet, valamint a befúvó- és visszatérő rácsok helyzetét.

A Samsung AE071ANMPEH/EU alkalmazási területei

• Légcsatornás klímarendszerrel ellátott lakások.
• Nappalik és közös helyiségek.
• Irodák és dolgozószobák.
• Kereskedelmi helyiségek.
• Szállodák és szálláshelyek.
• Tárgyalók.
• Rendelők és klinikák.
• Olyan Samsung EHS TDM Plus telepítések, amelyek kombinálják a levegő-levegő és a levegő-víz klímarendszereket.

A Samsung AE071ANMPEH/EU műszaki adatai

• Gyártó: Samsung.
• Termékcsalád: EHS.
• Széria: TDM Plus.
• Referencia: AE071ANMPEH/EU.
• Típus: közepes nyomású csatornás beltéri egység.
• Üzemmód: hőszivattyú.
• Hűtőteljesítmény: 7,10 kW.
• Fűtőteljesítmény: 8,00 kW.
• Tápellátás: egyfázisú, 220-240 V, 50 Hz.
• Villamos fogyasztás hűtésben: 0,110 kW.
• Villamos fogyasztás fűtésben: 0,110 kW.
• Névleges áramerősség: 1,00 A.
• Ventilátor: Sirocco.
• Magas légszállítás: 21 m³/perc.
• Közepes légszállítás: 18 m³/perc.
• Alacsony légszállítás: 13 m³/perc.
• Minimális külső statikus nyomás: 0 Pa.
• Szabványos külső statikus nyomás: 29,42 Pa.
• Maximális külső statikus nyomás: 147,10 Pa.
• Auto ESP: igen.
• Levegőbemenet: alsó vagy hátsó.
• Hűtőközeg: R410A.
• Hűtőközeg-szabályozás: beépített EEV szelep.
• Folyadék hűtőköri vezeték: 9,52 mm (3/8").
• Gáz hűtőköri vezeték: 15,88 mm (5/8").
• Kondenzvízcsatlakozás: VP25.
• Kondenzvíz-szivattyú: beépített.
• Hangnyomás: 36 / 32 / 27 dB(A).
• Hangteljesítmény: 57 dB(A).
• Méretek: 850 x 250 x 700 mm.
• Nettó tömeg: 27,9 kg.
• SPi készlet: opcionális.

Közepes nyomású csatornás egység EHS TDM Plus rendszerekhez

A Samsung AE071ANMPEH/EU 7,1 kW névleges hűtőteljesítményt, 8,0 kW fűtőteljesítményt, akár 21 m³/perc maximális légszállítást és akár 147,1 Pa statikus nyomást kínál egy kompakt, mindössze 250 mm magas kivitelben.

Az Auto ESP funkció megkönnyíti a légcsatorna-hálózathoz való igazítást, míg az alsó vagy hátsó levegőbemenet nagyobb rugalmasságot biztosít a szerelés során. Ehhez társul a 27 dB(A) minimális zajszint, a beépített kondenzvíz-szivattyú és az opcionális SPi készlet beépítésének lehetősége.

Ez a cikkszám kizárólag a csatornás beltéri egységre vonatkozik. Teljes rendszer kialakításához kompatibilis Samsung EHS TDM Plus kültéri egységgel, valamint a telepítéshez szükséges vezérlőkkel, csövekkel, légcsatornákkal, rácsokkal és egyéb tartozékokkal kell kombinálni. A méretezést és az üzembe helyezést a Samsung hivatalos műszaki dokumentációja szerint kell elvégezni.
