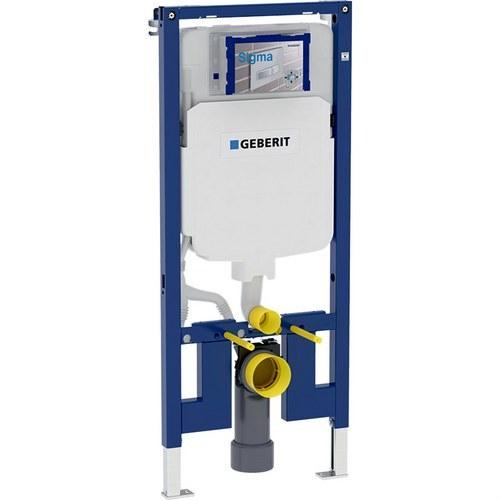

Duofix tartószerkezet fali WC-hez, beépített tartállyal, 114 cm

Geberit Duofix 114 cm-es elem beépített Sigma 8 cm-es tartállyal és PVC lefolyókönyökkel, függesztett WC-khez tervezve. Statikailag önhordó szerkezet, korrózióálló porszórt bevonattal. 2025-ös gyártási sorozat. Alkalmas elülső működtetéshez, egyszeres, kettős vagy megszakítható öblítéssel. Teljesen páralecsapódás ellen szigetelt tartály.

Alkalmazások

• Fém vagy fa vázszerkezetű falakhoz.
• Geberit Duofix rendszerfalakhoz.
• Teljes vagy részleges magasságú vázfalakba történő beépítéshez.
• Teljes magasságú válaszfalakba történő beépítéshez.
• Emelési magasság: 0–30 cm.
• Függesztett WC-khez, EN 33 szerinti csatlakozási méretekkel.

Főbb jellemzők

• Önhordó, porszórt, korrózióálló keret.
• Kompatibilis 70–75 cm-es WC-kagyló kinyúlással.
• Levehető rögzítőlemez oldalsó rögzítéshez fém/fa profilokra vagy Duofix tartókra.
• Alternatív rögzítési pozíció fali rögzítőkhöz.
• Állítható támasztólapok UW 50 és UW 75 profilokhoz; szerszám nélküli szerelés Duofix sínre.
• Galvanizált, csúszásmentes, állítható lábak.
• Szerszám nélkül szerelhető lefolyókönyök; 80 mm mélységállítás, előretolt függőleges szerelési lehetőség.
• Meghosszabbított lefolyókönyök padlócsatlakozáshoz.
• Vezetőcső a jövőbeni Geberit AquaClean bidé WC vízbekötéséhez és kábelezéshez.
• Bal felső vízbekötés; vágással rövidíthető védődoboz nedvesség és szennyeződés ellen.
• Szerszám nélküli tartály karbantartás és beállítás.

Műszaki információk

• Dinamikus nyomás: 0,1–10 bar.
• Maximális vízhőmérséklet: 25 °C.
• Öblítési térfogat (gyári beállítás): 6/3 l.
• Teljes öblítés, állítható tartomány: 4 / 4,5 / 6 / 7,5 l.
• Részleges öblítés, állítható tartomány: 2–4 l.
• Keret anyaga: porszórt acél.

Méretek

• Elem magassága: 1140 mm.
• Keret szélessége: 500 mm.
• Tartály vastagsága: 80 mm (Sigma 8 cm).

Szállítási terjedelem

• Rp 1/2" vízbekötés (MasterFix és MeplaFix kompatibilis) beépített sarokszeleppel.
• Előszerelt szerelődoboz / védődoboz.
• 2 fali rögzítő.
• WC-csatlakozó mandzsetta készlet ø 90 mm.
• PVC lefolyókönyök ø 90 mm és átalakító mandzsetta ø 90/110 mm.
• Rögzítő- és védőanyagok.

Kiegészítő tartozékok (opcionális)

• Duofix hátsó fali lábszerelő készlet.
• Geberit akusztikus szigetelő készlet függesztett WC-hez.
• Duofix lábhosszabbító készlet (20 cm).
• Geberit DuoFresh stick tartó fiók (Sigma 8 cm tartályhoz).
• Geberit DuoFresh modul automatikus működtetéssel és stick tartó fiókkal (Sigma 8 cm tartályhoz).

Szerelési megjegyzések

• Elülső működtetés kompatibilis Geberit Sigma nyomólapokkal (nem tartozék).
• Azonnali öblítés gyári beállításokkal.
• Elektromos csatlakozás és AquaClean tápvezeték rögzítése mellékelve.
