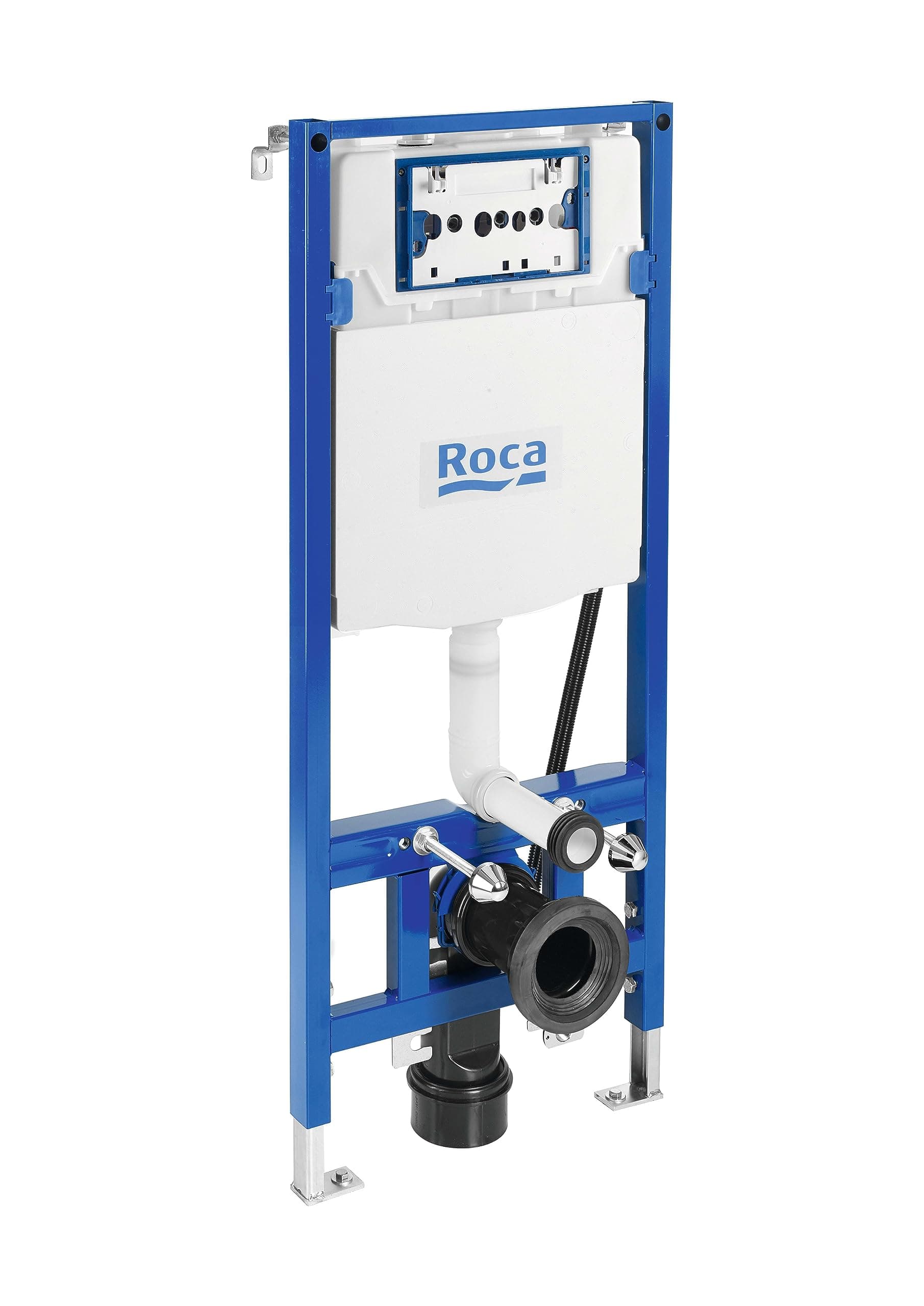

Beépíthető tartószerkezet Roca Duplo WC One Smart tartállyal

A Roca Duplo WC One Smart A890078020 beépíthető szerelőkeret tartállyal függesztett WC-k, különösen a kompatibilis Roca Smart Toilets telepítésére lett tervezve. Kompakt, kétmennyiséges öblítőtartályt, Smart Toilets-hez speciális betápláló flexibilis csövet, hullámos csövet, Ø90/110 mm-es lefolyó könyököt és a szerelés megkönnyítéséhez szükséges tartozékokat integrál.

Mindössze 107 mm minimális beépítési mélységgel és 1.190 mm magassággal kompakt megoldást kínál a tartály és a csatlakozások falba vagy előtétfalrendszerbe rejtésére. Fém szerkezete akár 400 kg teherbírást biztosít, és magasságban állítható, fékrendszerrel ellátott lábakkal rendelkezik a stabil és pontos beépítés érdekében.

Speciális szerelőkeret Roca Smart Toilets-hez

A Roca Duplo WC One Smart kifejezetten függesztett intelligens WC-k beépítésére készült. A hagyományos szerelőkeretekkel ellentétben Smart Toilets-hez való betápláló flexibilis csövet és a csatlakozások WC-hez vezetéséhez szükséges elemeket is tartalmazza.

A Roca ezt a referenciát az In-Wash® Inspira és Ona függesztett kompatibilis modellek telepítéséhez ajánlja, biztosítva a szükséges beépített infrastruktúrát az intelligens WC letisztult, külső tartály nélküli esztétikus integrálásához.

Kompakt beépített tartály

A készlet egy mindössze 80 mm mélységű kompakt tartályt tartalmaz. Ez a kialakítás csökkenti a falban elfoglalt helyet, és megkönnyíti a használatát olyan projektekben, ahol a fürdőszoba rendelkezésre álló terének maximális kihasználása a cél.

A Roca által megadott teljes minimális rögzítési mélység 107 mm.

Kétmennyiséges 3/6 literes öblítés

A tartály gyárilag 3 és 6 literes kétmennyiséges öblítésre van beállítva, így az igényeknek megfelelően választható kisebb vagy teljes öblítés.

A mechanizmus emellett különböző vízmennyiség-beállításokat is lehetővé tesz:

• Kétmennyiséges 2/4 liter.
• Kétmennyiséges 3/4,5 liter.
• Kétmennyiséges 3/6 liter.

Ez az állíthatóság lehetővé teszi a tartály működésének igazítását a beépített WC jellemzőihez és a projekt igényeihez.

Akár 400 kg teherbírású fém profil

A Roca Duplo WC One Smart szerkezete akár 400 kg teherbírású fém profilból készül, amely biztosítja a függesztett WC beépítéséhez szükséges tartást.

A szerelőkeret a végső burkolat mögé rejtve marad, és a terhelést a megfelelően telepített és rögzített szerkezetre adja át.

0–200 mm között állítható lábak

A szerelőkeret 0 és 200 mm között állítható lábakkal rendelkezik, amelyek lehetővé teszik a magasság szabályozását a szerelés során a szaniter végső pozíciójának beállításához.

A lábak fékrendszerrel is rendelkeznek, amely megkönnyíti a beállítást és megtartja a kiválasztott pozíciót a beépítés alatt.

180 és 230 mm-es rögzítési távolságok

A rendszer 180 vagy 230 mm-es tengelytávolságú rögzítést tesz lehetővé, így kompatibilis a szabványos méreteket használó különböző függesztett WC modellekkel.

Ez a sokoldalúság megkönnyíti az integrálást a kompatibilis Roca Smart Toilets és függesztett szaniterek esetében.

Ø90/110 mm-es lefolyó könyök

A készlet tartalmaz egy DN90 és DN100 átmérőkkel kompatibilis lefolyó könyököt:

• DN90: 90 mm.
• DN100: 110 mm.

Ez a kialakítás lehetővé teszi a lefolyócsatlakozás különböző szennyvíz-elvezetési rendszerekhez való igazítását.

Felső vízcsatlakozások

A vízellátás a szerelőkeret felső részéről történik. Ez az elrendezés megkönnyíti a csatlakozások rendszerezését a beépített rendszerben, és segít minden műszaki elemet a burkolat mögött elrejteni.

A gyártó által megengedett dinamikus nyomástartomány 0,1 és 10 bar között van.

Elülső működtetés

A Roca A890078020 elülső helyzetű működtetőlap használatára van előkészítve.

A működtetőlap hozzáférést biztosít az öblítőmechanizmushoz, és a kiválasztott modelltől függően az adott öblítési funkciók működtetésére szolgál.

A működtetőlap nem tartozék, azt külön, kompatibilis Roca működtetőlappal kell kiegészíteni.

Különböző Roca működtetőlapokkal kompatibilis

A Duplo One rendszer különböző Roca működtetőlapokkal kompatibilis, így a fürdőszoba kialakításához leginkább megfelelő felület és működtetési típus választható.

A Roca által dokumentált kompatibilis megoldások között megtalálhatók a PL1, PL2, PL3, PL4 és PL10 sorozatok különböző lapjai, beleértve a kettős öblítésű és bizonyos elektronikus megoldásokat is.

A pontos kompatibilitást a kiválasztott működtetőlap konkrét cikkszáma alapján kell ellenőrizni.

Függesztett WC-hez előkészítve

Ez a szerelőkeret függesztett WC-k beépítésére készült. A tartály, a szerelőkeret és a csatlakozások burkolat mögé rejtésével csak a szaniter és a működtetőlap marad látható.

Ez a beépítési mód letisztultabb megjelenést biztosít, és megkönnyíti a padló tisztítását a WC körül és alatt.

Tartozékok a szereléshez

A Roca a Duplo WC One Smart rendszert a beépített rendszer teljes telepítéséhez szükséges különböző elemekkel szállítja:

• Fém szerelőkeret.
• Beépíthető kompakt tartály.
• Kétmennyiséges öblítőmechanizmus.
• Smart Toilets-hez való betápláló flexibilis cső.
• Hullámos cső.
• Ø90/110 mm-es lefolyó könyök.
• Szerelési tartozékok.

A működtetőlap és a WC nem tartozék, azokat külön kell megvásárolni.

Kompakt méretek

A szerelőkeret 475 mm széles, 107 mm minimális mélységű és 1.190 mm magas.

A mindössze 80 mm mélységű tartály hozzájárul a falban szükséges hely csökkentéséhez, és különösen érdekessé teszi a rendszert olyan fürdőszobákban, ahol függesztett WC beépítése a cél viszonylag kompakt előtétfallal.

A Roca A890078020 műszaki jellemzői

• Márka: Roca.
• Kollekció: Duplo One.
• Modell: Duplo WC One Smart.
• Referencia: A890078020.
• Típus: beépíthető szerelőkeret tartállyal.
• Alkalmazás: függesztett WC-k és kompatibilis Smart Toilets.
• Tartály: kompakt, beépíthető.
• Tartály mélysége: 80 mm.
• Minimális rögzítési mélység: 107 mm.
• Magasság: 1.190 mm.
• Szélesség: 475 mm.
• Méretek: 475 x 107 x 1.190 mm.
• A szerelőkeret maximális teherbírása: 400 kg.
• Állítható lábak: 0-200 mm.
• Fékrendszer a lábakon: igen.
• Rögzítési tengelytávolság: 180 / 230 mm.
• Alapértelmezett öblítés: 3/6 liter.
• Állítható öblítés: 2/4, 3/4,5 vagy 3/6 liter.
• Működtetőlap helyzete: elülső.
• Működtetőlap tartozék: nem.
• Vízcsatlakozás helye: felső.
• Dinamikus nyomástartomány: 0,1-10 bar.
• Lefolyócsatlakozás: DN90 / DN100.
• Lefolyó átmérők: Ø90 / Ø110 mm.
• Smart Toilets-hez való flexibilis cső: tartozék.
• Hullámos cső: tartozék.
• Szerelési tartozékok: tartozék.
• Alkalmas: függesztett WC.

Különösen ajánlott Roca In-Wash® függesztett modellekhez

A Roca a Duplo WC One Smart A890078020 modellt bizonyos In-Wash® Inspira és Ona függesztett változatok telepítéséhez ajánlja.

A Smart Toilets-hez való speciális betápláló flexibilis cső megkönnyíti ezeknek az intelligens WC-knek a beépített rendszerbe való integrálását, miközben a csatlakozások rejtve maradnak.

Beépített megoldás modern fürdőszobákhoz

A Roca Duplo WC One Smart egyesíti a kompakt tartályt, az akár 400 kg teherbírású szerkezetet, az állítható lábakat, a szabályozható kétmennyiséges öblítést és a Smart Toilets-hez előkészített csatlakozásokat egyetlen beépíthető rendszerben.

Az alig 107 mm-es minimális mélységnek és a csatlakozások szerelőkereten belüli integrálásának köszönhetően tiszta és kompakt függesztett WC-beépítést tesz lehetővé, amelyből csak a szaniter és a kiválasztott működtetőlap látható.
